这板子型号是X570 Phantom Gaming-ITX TB3
10 phase VRM with Dr.MOS
1个 PCI-Express 4.0 x16
1个 M.2-2280 with PCI-Express 4.0 x4
4个 SATA 6 Gbps ports
2.4 Gbps 802.11ax WLAN, Bluetooth 5.0 (intel AX200NGW)
1 GbE driven by Intel i211-AT
1个 40 Gbps Thunderbolt 3 connectivity over USB type-C (includes a DP pass-through from your discrete graphics card)
感觉腚岩对TB3的支持好像比别家积极一些
在intel平台独占了多年雷电3后，asrock终于把雷电3引入了AMD新平台
而且还是满血的TB3，支持链接雷电接口显示器
不过代价是牺牲了一个M.2接口
而且背后的USB接口数量只有4个，还好可以通过主板插针拓展
现在就剩MSI的ITX板子还没亮相，根据上代的供电表现，很期待啊
评论
更正一下，X570 Phantom Gaming ITX TB3是10相供电，而且还是 Dr.MOS
感觉对这个板子更感兴趣了
评论
样子不错啊
评论
这扣具好特别。
评论
我想了老半天才反应过来这是哪一家，你这翻译太搞了
评论
m2位置看不到在哪里。。。
评论
这是自攻钉拧到墙上得嘛
评论
雷电的代价是牺牲一个M2吗，感觉可以各取所需多了个选择，我个人可能最后会选择这块了，现在看MSI
给楼主补充个信息， 这个雷电口有DP Passthrough，你的独显的画面也能从这个口走，所以接那种雷电显示器是没有问题的
补点高清大图，来自华擎日本官推：
评论
我不是眼花了吧 除去雷电3 后置只有4个USB？
评论
估计在背面，正面没有M2尺寸的散热片。
评论
腚ASS 岩ROCK
评论
板子背后是展示墙
评论
什么时候itx板子可以带万兆网卡啊
评论
有个雷电3你要什么没有啊，纠结这个干什么
评论
腚石 YES !
评论
背面貌似还真就4个USB接口，不过看主板插针前置应该还有USB3.0和USB3.0
评论
万兆网卡芯片价格太高了吧，C8I好像都没有上，而且这块板都给雷电3了，可以转万兆网卡
评论
满血雷电3诶~~真是想转什么就转什么了
评论
都牺牲了一个M2，但愿别再搞出半速雷电的笑话。
评论
看样子还是1个M2啊，前面没!!这样接直接PASS了
评论
现在都9102了还出只有1个M2的ITX。。直接无视！
评论
居然用的115x的扣具孔
评论
献祭了一个换雷电，体谅一下，各取所需嘛
评论
40Gb不就是满血雷3么
评论
其实芯片价格不会比雷电控制器高多少，现在有Aquatina的AQC-107这个超级无敌便宜芯片，可以在成本上比较轻松的普及万兆了（一颗PHY大概就五六十美元的样子），但是万兆网卡的散热问题其实比较大，我这里itx服务器主板上的万兆网卡动不动90度是常态
评论
说实话，雷电肯定没有M2需求大！！
评论
所以大部分厂商做的都是m2（还便宜呢）
评论
以前不是有虚标过么
评论
AMD TB3 YES
评论
估计这个要被买爆了
评论
AM4居然打了4个115x的孔位，不愧是妖厂
估计量产板还是会回归AMD祖传扣具的吧
评论
2600K看的蠢蠢欲动，想换了
评论
看着不像有安排AM4那俩大塑料条的地方，改成115x应该是为了省空间
评论
有可能 板子实在安排不下了 也默认用户会换散热器
评论
我也才发现，是115x的扣具
评论
妖擎 出妖板。。。果然名不虚传
评论
罕见的雷电3很有吸引力
评论
CPU周围的元件太密集了，怕是腾不出空间放扣具
评论
U口太少了 我觉得 得要8个U口才够用
评论
有个DP IN？这是干啥用的？
评论
这个雷电三正式发布要是不缩水 这板子我要定了
评论
本高达机体仅限有扎古和大魔驾驶经验的驾驶员驾驶...
评论
这个M.2 藏在了 io 挡板里面》？？ 还是在背面 ？
评论
背面可能性更大些
评论
话说真的看不到MSI的ITX板子啊，Youtube上的视频全是大板，微星大陆官网博客也全是大板
评论
据说他们会场里就没有展示itx主板
评论
显卡dp接进来，从雷电口走显示信号
评论
Ass - Rock 真搞
评论
更正一下，X570 Phantom Gaming ITX TB3是10相供电，而且还是 Dr.MOS
感觉对这个板子更感兴趣了
评论

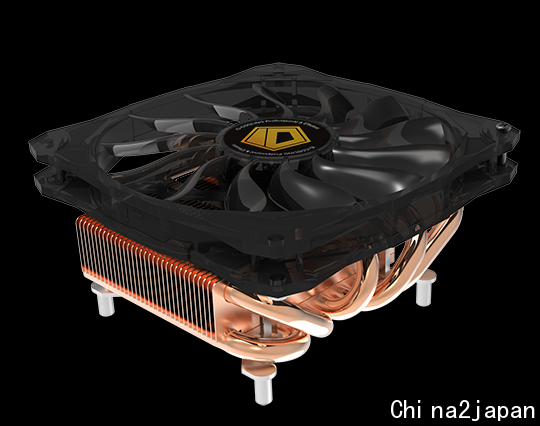

http://www.idcooling.com.cn/Product/detail/id/54/name/IS-50thin
是不是可以上这个散热然后塞进 INWIN Chopin 里
评论
这款主板能走量，预定一个了。标准mini-ITX，机箱适用性比C8i好。至于只有一个M2，真不介意。
评论
估计散热器限制多多，毕竟周围东西也很高
评论
插眼预定
评论
很好，4400OC
评论
我也考虑这个和strix itx选
评论
他家的的板子不会买了，x299eitx修了三次。。。
评论
是质量比较差还是售后差？你这说的我想继续ROG了
评论
也可能是我运气不好，x299itx这板子到手坏，过了1年io坏，修了之后m2坏，全程默认使用，也就内存超了下。。。另一个b350itx倒是建在，越南产真的不靠谱
评论
还好我目前在用的一块华擎板子是台产的。可能也有X299设计太复杂，元件多而精密的缘故吧，容易坏。越南产是真没啥好感。。
评论
雷电3不是应该对应接两个DP口输入么··不知道供电和技嘉，asilus的x570 itx比起来差多少
评论
终极itx可以实现了？出门单apu，回家雷电三外接显卡。可惜三代apu是12nm
评论
这是不是第一块满血雷电3的ITX主板了？
评论
如果宣传没问题应该就是...
评论
第一块正常17*17itx标准的。就是不知道这个雷电三带不带100w的power out。可惜ryzen不能完美黑苹果，不然外接一vega，还能给我的mbp外接，多好啊。
评论
这次要等看了测评再下手，上次的X390就是宣传满血，结果是半血雷电3
评论
是的,,包括供电,这次讲的很好10相 dr.mos 但是不知道具体情况, 不像技嘉已经有供电方面详细介绍了
评论
这个主板工程样板上只有一个DP in。
评论
他家x570包括matx，atx这次好像都可以用外接tb3的卡了，默认主板带那个插头。
评论
也就是说不能支持输出LG UltraFine 5K了···？
评论
不知道啊，它不出也没人能测试
评论
