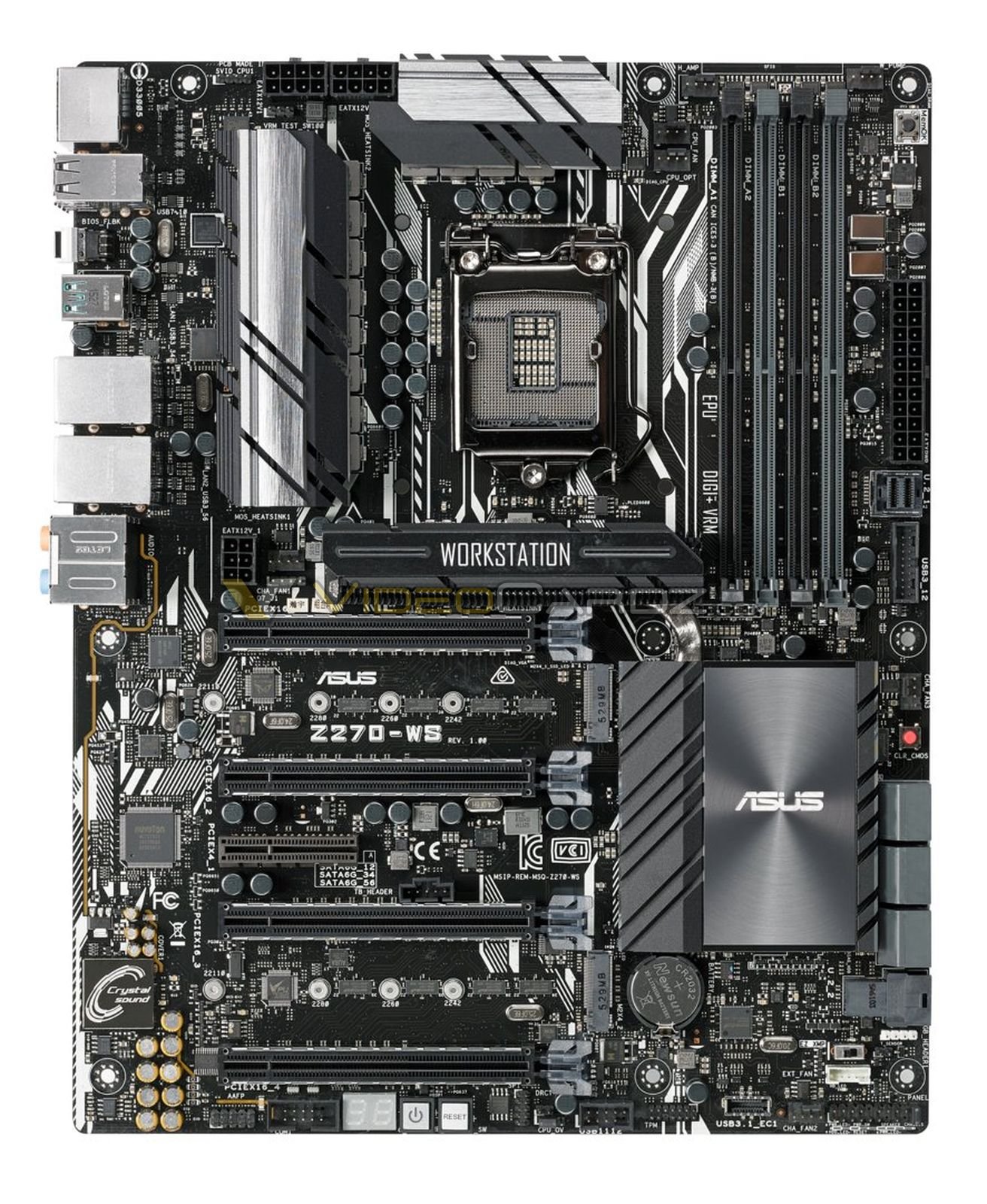

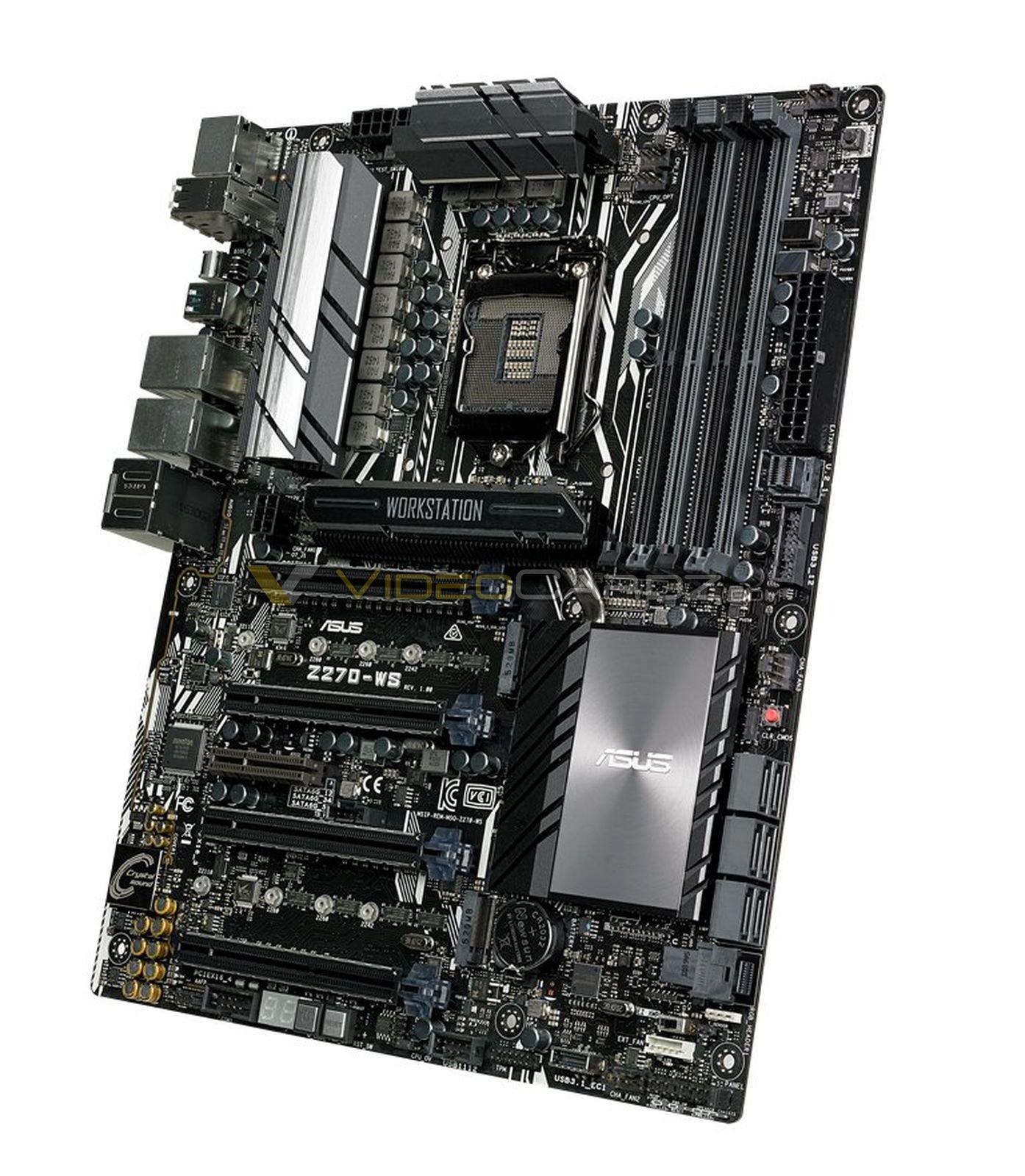

终于Z270平台，两个最重要的主板到齐，不过还想还缺大师系列的Premium，不知道是否还有？？还是deluxe最高了。。
配置：
1、双M.2，双U.2，不知道哪里来的那么大的带宽！！ (桥芯片？)
2、PCIe槽位设置貌似是：[CPU] x8/x8 [PCH] X8/x8/x4(开槽) (从布线来看疑似带有PLX8747的PCIe交换机)
3、USB3.1，共有4个口，后置两个，有一个Type-C，前置应该也是2个，接口未知。可惜的是芯片都来自asmedia，疑似没看见雷电3芯片！ （但原文说有，TB3_Header从图上也没看见）
Thunderbolt EX3，这卡还没问世？？
仔细观察图片，你会发现主板上，Type-C旁边的那颗芯片，显然不是Intel的，而是asmedia的~
4、双网卡，其实也没啥用~~如果2个一样，还能做个Teaming~~
-----------------------
对比Extreme来说，各有优势劣势吧：
1、比Extreme多了1个M.2，多了2个U.2。
2、有PLX8747的话，有带宽保证，同时PCIe的槽位5条，比Extreme多了一个，而且还是多了一个能插PCIe SSD x4的那种，扩展性强很多！
Extreme有点坑，4个槽位太少了点，没那么多Lane，好歹你也弄个x1的，能多插一个卡，能把那个x4释放出来~
3、WS貌似是没有雷电3了，Extreme不好确认，按照带宽计算应该是有点，要是Extreme没有雷电3的话，就更坑爹一点，就综合使用功能来说不如这个WS的板子~~~(折腾超频除外)
4、WS之后升级Optane的3D X Point存储比较容易，因为全部是PCIe x4以上的接口，你可以灵活调配，确保将Optane插在CPU的PCIe槽位即可，或者PCH上提供的x4接口~
Extreme这点就有点SB了，弄了2组1061，没有x1槽，卡一多就倒腾不过来了，M.2好像只有一个，想用多个高速只能指望主板的x4接口~~
---------------------------------------------------------------
原文：
ASUS workstation motherboards have also been upgraded for the Z270 era. Z270-WS features ASUS 5-Way Optimization to dynamically optimize performance with a click — ensuring the whole system is tuned to its optimal potential based on real-time use.
Z270-WS has four PCI Express x16 slots, protected by reinforced ASUS SafeSlot technology, and able to carry up to four dual-slot graphic cards. Supporting NVIDIA GeForce SLI, NVIDIA Quadro® SLI, and AMD® CrossFireX™, Z270-WS is an excellent choice for designers and other professionals that depend on powerful graphic — so it’s perfect for design and modeling, processing-intensive simulation, and 3D-rendering applications.
Similar to the Prime Series, Z270-WS is fitted with Realtek S1220A and Crystal Sound 3. And with newly-added DTS Headphone:X Technology, the Z270-WS delivers flawless audio with immersive 3D surrounding sound.
Z270-WS also offers scalable high-speed storage and expandable connectivity, with dual M.2 and dual U.2 on demand — for up to 32Gbps of PCIe bandwidth. Z270-WS provides great backward compatibility with integrated USB 3.1 Type-A, plus future-proof connectivity in the shape of reversible USB 3.1 Type-C — all protected by the stainless-steel back I/O shield. In addition to up to 10Gbps transfer speeds, Z270-WS also supports ASUS ThunderboltEX 3, a quick-to-fit expansion card for blistering transfer speeds of up to 40Gbps. It also has built-in dual Intel Gigabit LAN, making connections to multiple networks both easy and convenient.
最后吐槽下，华硕那个抽风了，全部用黑灰色风格了？？？？
============================================
补充下：
我找到了TB3_Header，看来这主板是有的！
那么也就可以确认，主板默认后置带的那个USB 3.1的接口，不是来自Intel的控制器，就是asmedia的~~~
因为DSL6540/JHL6540是焊接在卡上面的！！
评论
如果对灯光无爱的话，M7F是rog的最经典的一款
评论
所有M.2和U.2都是来自PCH, PLX=x8/x8/x8/x8, 和ASUS Z170-WS唯一的区别就是KL-S芯片组多出来的U.2 x4.
评论
嗯，说明书了，那也就是肯定了，虽然是Z170的，但应该也基本差不多。。
---------------
PLX上联到PCH用了多少是个谜了，应该不是x16路上联，如果采用x16上联，那么PCH就剩24-16=8个了。。
PLX可能是x8/x8，上联x8，这个就没办法知道了~
评论
我看了那个官方写的新闻稿~~
貌似除了工作站的主板，其他的连雷电3提都没有提，包含Extreme的表述，看来是已经Out了，过时了~~
Extreme的那个水冷模块貌似是可以选择的，还是3D打印的，玩家还能自己下载或者购买打印好的模型来更换，牛逼的~~
Apex，破了13项世界纪录，对应Gigabyte的OC系列。。
评论
plx上联cpu的啊...不然你cpu空着干嘛
评论
Extreme的PCH散热器下写着M.2_2, 所以肯定是有两个M.2的, U.2插槽没看到但按理说应该会有的, PLX不用想了.
评论
这道也是啊，也可以用x16连接CPU，实现x8/x8/x8/x8，刚刚好！！
PCH上的带宽，除了那个x4提供出来，其他的专注 PCIe存储接口/网卡/SATA/声卡/USB2.0及部分USB3.0等。。
这样做不但提升效率，还有效利用带宽！！
---------
另外从槽位的颜色，也能直观看出，你说的情况应该是正确的！！
评论
说是workstation 有什么特色的东西吗 sata口也少
评论
如果PCH散热下面有2个M.2的话，应该是一个横，一个纵插！！！
如果有2个M.2，那么Extreme就铁定没有Thunderbolt 3了，因为没有带宽支持了！！！
------
Extreme猜测：
1、总共24个，槽位共2 * x4个，用了x8，还剩16个；
2、PCIe存储和SATA共享的，至少x8个，甚至x10个，按8算，还剩8个；(另外如果10个可能从PCIe 最后一个slot弄2个)
3、2个USB3.1的芯片，如果用1142能做到x2，如果用2142就是x4个，用2142可能性大，剩4个；
4、asm1061的SATA扩展，用掉x2个，还剩2个；
5、网卡x1个，声卡至少x1个，没了，刚好用完！剩0个。
6、部分设备还有点边角料带宽，能弄USB2.0 Header或者COM口，还有ROG专用接口之类，貌似这板子还没有com口~
如果是双M.2的话，这样看Extreme应该是铁定不支持Thunderbolt 3了！！！哎~~
=======
不知道你怎么看？？
评论
这年头要SATA还有啥用！！
要多PCIe槽位更加灵活，你NVMe/SAS/SATA/RAID/iSCSI都能玩，何必焊在板子上！！！
评论
M2支持不行，就这个不喜欢，想把ssd换m2都麻烦
评论
x8+x8+x8+x8
以前这个还和Extreme共享，现在反正NVIDIA也不怎么玩四卡，主流芯片组上的ROG干脆砍了这个……
评论
得了吧，消费级的东西花那么多钱买个主板不多集成点东西就给几个空槽算什么诚意？
而且就那么点带宽，真是委屈了那些高性能的独立卡方案呢
还有，Optane也许还真不是任意位置都能用的，别想得太美
我觉得你还是冷静点，先把这些卡和板子都买一次过过瘾解解毒
评论
主流级别的芯片组做ATX本来就得找东西才能塞满。。
对了听说这次Premium和Deluxe都砍了，Prime最高只有-A了
M9G也没了
评论
有没有空槽，是能不能玩起来的问题，而不是多焊点你永远都用不到的芯片，资源占用了，然后你看着其他人玩。。
主板发展很快，不过我想CHH能半年换一个主板的，还是少数，大部分最快都要一年吧，而一年计算机也能发展出一些你年初看不见的东西！！(这种主板都不便宜，大部分都3K~5K)
我看见过太多客户因为接口不能用或者落后而直接报废服务器，当年都几十万购买来了！！客户都说很心痛，就是因为设计不合理，这里面还包含IBM Power的服务器~~
主板的设计，还是很重要的~
------------------------
另外，上图的这两个板子，都不存在你说的，因为带宽有限，而卡不能发挥到极致的情况，要是瓶颈，也是DMI的锅，只有x4。。
不过我们一般桌面使用，都是分时段的，所以也不存在并发的问题，x4也未必会有很大问题。
评论
不会吧，Deluxe都砍
评论
Prime最高似乎只有A了，再往上就是ROG Strix和ROG Maximus了，有特殊的需求又不要跑马灯的就看TUF和WS。。
评论
官文中确实说Prime是新系列，不知道啥意思，有可能Deluxe被砍。。
其实之前的Premium虽然很牛逼，但也没有销售多长时间，也没有多少量~~
现在可能发力Strix了，这是可能的，但毕竟现在还在开发间断产品没有上市Asus还有机会调整！！
--------------------
从CES2017主打广告来看，好像人家主推Zen了，也就是手机笔记本之类了，这是个悲剧~~
评论
隔壁，没保修的期间，貌似功能比WS系列还多~~~
不知道技嘉真的是否像大家说的那样垃圾。。。。
评论
你那么想玩，老实点买块七槽位的X99 WS，有扩展，能超频，集成了的接口也多样，也就四千来块。就现在PCI-E这个气势，一次投入，十年不换
不要总说些很矛盾的应用场景，比如需要PCI-E x4接口的扩展卡，但是桌面消费级的强度撑不爆DMI等等，你就没想过桌面消费级需要同时在主板上插三四块PCI-E x4的各式扩展卡用么？玩的话大不了每次换卡不就是了，你这不是装个双系统都希望不要系统盘同时接上么……
评论
不能上E3 算啥workstation...
评论
哎，很是纠结~~
x99想过，毕竟买新不买旧，如果不是想玩黑苹果，我就直接E5主板走起了~~，x99的话黑苹果不方便，这是我最纠结的。。
x8/x4/x4/x4/x1/x1，这样都插满了，其实也没有瓶颈，我们使用的情况，都不是并行的，也就是说电脑就你一个人用，鼠标就你一个人点，并发使用的机会太少了！！所以这是没有瓶颈的，DMI在同一个时间只有1~2种设备使用，也是没啥性能问题的！
玩，换卡，现在我就是这样，槽位不够用，有些时候要换卡，太麻烦了，大部分时间都是你都是老实用电脑，而不是测试电脑，所以能用的硬件能同时工作才是王道~~~
双系统是不要同时连接上，这没问题，但你需要简单的操作就能切换，这才好啊，我现在用不同系统，有热插拔模组，几秒钟的事情很方便，M.2和U.2也许不能这样，但好歹能通过UEFI切换也是好的，比拆了拔下来还是方便多了吧，再说那东西不向SATA，容易弄坏的！！
评论
其实吧，也是建议你玩X99或者X299。X99直接可以E5，你想要的都有了。
没pcie这么多限制让你纠结
评论
这不是钱的问题，而是没办法黑苹果了。。
评论
extreme上的m2给加了盔甲散热片大大好评。
12个+3个风扇扩展位好评 三洋poscap好评 配色更加好评
deluxe不会被砍的 这么多年asus的高端招牌菜 价格实在量又足
介于A和deluxe之间的什么S,pro倒是可以砍了
没有了deluxe
那ASUS的各种精品小配件卖给谁去
摆明了这一代雷电3原生USB3.1不集成的话，
thunderboltEX3卡就指望随deluxe搭送了
评论
TB3就那么难普及？。。。。
评论
X99也能黑吧？看到好多人也这样玩呀
评论
断言：extreme这次将再次引领一项主板的设计变革，看主板右侧边缘的接口，都转了90度了利于理线了
评论
第一次对ROG有了好感的一片主板
估计很大因素是这图上没有发光，
带上RGB可能就又没感觉了
TB3，目测普及废了，我也是因为要用苹果的FinalCutPro，所以需要一个雷电的视频采集回放设备，Blackmagicdesign的，否则我也不需要雷电~~
X99能黑也不能用，因为苹果的iMac和笔记本电脑等不采用这个平台，你要选择苹果官方采用的平台，日后再能常年更新系统！！！
评论
extreme这次设计是要玩砸的节奏，那里是设计变革，那东西不是之前就有人说，EVGA很早就用上了嘛！！！
这样的设计会导致部分电源使用起来困难，并不是所有的电源是全模组，定制线缆的电源！！！
评论
只是这个状态没有发光而已，不发光，哪里还能有ROG的信仰，放心会发光的！！！
评论
主板都自带水冷头，以您的逻辑，不是谁都用分体式水冷，那这主板怎么用，玩什么？
人家卖什么价格，给什么配置，需要按照你的逻辑去迎合你吗？为你打造？产品定位本就是高端。
不要以你自己的逻辑强加于人，觉得不合适不买就是。
评论
这主板销售的是3D打印概念，官方的新闻里面已经写了！！！
华硕在探索一条新的道路，所以才有了Apex的那个产品~~Apex是回到ROG的根，也就是玩和超频
这主板妥妥6千+，6K多买个这东西，和普通主板区别不大，只能说ROG的信仰强大，连我这种铁心购买的，都在观望下，是不是还有其他的版本。。
另外你还要知道，目前最贵的双路Xeon，也就不到6K的价格~主板还集成了目前最好的10G网卡Intel x550，还有SAS12Gb，附带RAID6
至于水冷，自己玩的，怎么都能玩出更多，当然你要是信仰ROG的标志或者官方原装，那就只能是真爱了！！
评论
看了下Z170 WS 对比这个Z270 WS 简直是一个模子出来的 除了多个U2毫无区别
可Z170 WS价格至今几乎和X99 EWS一样
配置就根本没法比 哎
这些年ASUS在国内唯一良心定价的高端主板就是X99 EWS了 低于国外售价
其他这些板子看看就行了
评论
这位大神，看你对这些芯片很有研究，家里有台老电脑想升级下usb3.0或3.1，不知道目前来说买那个，3.1卡的速度一点比3.0高吗，相比3.0更不容易出现瓶颈？可以推荐几款转接卡吗，价格不贵要最高性能，贵的话就看看性价比，谢谢，最好有前置接口
评论
不同的人衡量同一件产品是否合理和正确与否
会被其不同的需求和应用领域的因素而产生偏差而得出不同的结论和评价
很正常
比如我双路解决方案
我直接买了个R730的准系统（外壳带3年保修）自己加U、内存、阵列卡、冗电、2.5ssd、HBA、远控，我认为比较适合我的需求
当然也有人会说太占地方、噪音太大等等
个人有个人的需求 其实每个人都是对的
评论
玩黑果E5也没问题啊，x10dai现在都能用……不是一定要苹果用啥我们就用啥，反正不都是折腾么
既然是用来工作的，装稳定了就一直用，不用一直更新，跨大版本更新总会有成熟的时候
评论
workstation怎么连e3都支持不了，这主板搞笑的吧
评论
x99目前版本完美黑。
你需要持续更新，买白苹果
评论
ASUS官网已经上线部分产品
https://rog.asus.com/articles/maximus-motherboards/press-release-rog-unveils-latest-maximus-ix-and-strix-gaming-motherboards/
http://edgeup.asus.com/2017/01/03/z270-motherboard-guide/

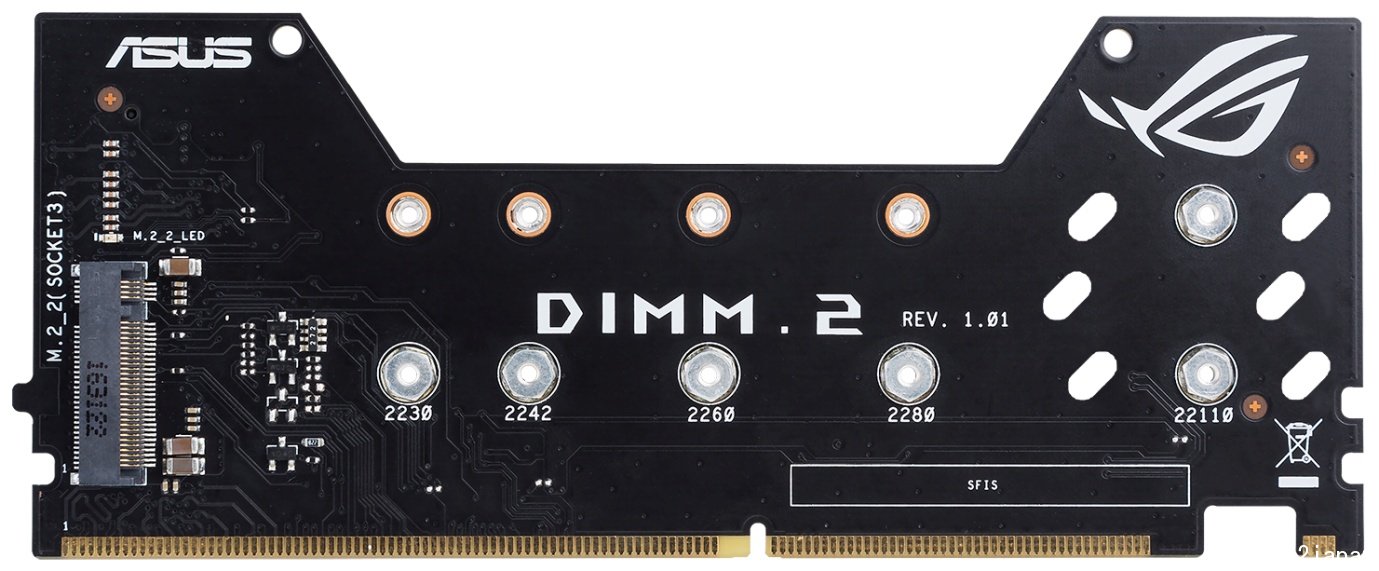

A. IX Apex (1月15日上架): DIMM.2并不是用作DDR3, 而是从PCH引出一个Riser卡插两块M.2 (支持最长22110)
B. IX Extreme (农历新年后上架): 没有配置U.2, 没有PLX
C. Z270-WS (3月份上架): 参数页面已上线, 和昨天分析的完全一样
http://www.asus.com/Motherboards/Z270-WS/specifications/
PCH Storage方面的变化
因为出口DMI 3.0的限制, PCH Storage的带宽是否共享并不重要, 更大的意义在能否同时插入使用
Z170-WS, M.2都走PCIe模式时, 能同时M.2_1和M.2_2, 或者同时M.2_1和U.2, 都没有享受独立带宽
Z270-WS, M.2都走PCIe模式时, 能同时U.2_1, M.2_1和M.2_2, 或者同时U.2_1, M.2_1和U.2_2, 其中U.2_1享受独立带宽
评论
两个网卡 组 TEAMING 抱歉 WIN10 不支持
评论
想起来一个问题，asus民用主板(应该是非workstation和server主板)，使用的是Intel i219V网卡芯片，没有原生Server系统的驱动，要手工强制安装。
只有i219lm（lm结尾的网卡），i210T这类才有服务器系统的驱动
评论
因为是Z270 WORKSTATION
不是C236/336 WORKSTATION
评论
X99 10G WS-E，我也看了，更加坑爹~~
这板子，除了那个集成Intel X550的双口10G网卡毫无亮点！！
尤其对比我35楼上面贴图的那个主板，价格甚至比那个主板还要贵，配置还没有那个主板高，你说这板子哪里良心了？？？
上面超微那个板子，全插满卡，还能保证最长的那个显卡x16，另外内存比X99WS能装的多很多，同时价格也低，还是ECC的，主板也集成了10G网卡，是X540的，这个比X550旧了点，但是人家还集成了一个SAS 12G带缓存的SAS-RAID，综合来说，华硕还是在销售信仰，哪里有良心可言？？？？？？
评论
首先，现在果断购买USB 3.1的，价格也就比USB3.0贵了50块钱，3.1的卡，也就100来块钱！！！
其次，我深圳的寨厂，生产的品质都差不多，很多你从图片都能看出做工好坏，找那种精致的就好，实在不知道选什么，就弄个Syba的吧。。稳妥点。
再次，如果你的主板有PCIe 3.0 x2以上的接口空余，建议你等等，因为有个新的芯片出来，asm2142，这个性能会更好，全速的，如果没有，你只有PCIe 2.0的，那么你现在就可以剁淘宝了，1142就行。。
--------------
USB3.1目前还不能前置，要前置要特殊的办法，线缆长度不能超过1m，所以前置很困难。。
评论
嗯，说的很对！！！
DELL是有一些不错的方案，还有塔式机箱的，比如T630，做NAS的神器~~
不过，噪音这个事情，还真难以克服，因为实在太大了！！！其他的都能忍！！
评论
嗯，感谢你的建议。。
我还是想按照规则来，苹果用啥我用啥，总是有点好处的，你是高手玩了多年了，所以小问题对你来说很容易坚决，但我是新手，需要慢慢学习，一点一点了解，如果上来就有问题，我可能会话很长时间，奇怪的硬件也无法得到别人的帮助，这是我所考虑的~~
我之前是白苹果用户，黑苹果，也装过玩过，但问题还是不少的，所以现在出手了白苹果，专门黑苹果用了，所以还是稳妥一点，跟着苹果走吧~~
我就是想只要大版本能更上就行，但苹果更新真的非常快，一年一更新，一般你要追求稳定，都的用到11.5左右这种系统，才能比较问题，我的意思是.5的版本才会比较工作稳定~~
这也是我鉴定不选择Xeon平台的原因~~
评论
我说的一直是X99 EWS
从来没提过10G 这俩字 难道你不知道有X99 EWS这板子？
讲真的我觉得你完全知道我说的是啥，
并且啥都明白这是故意跑去找10G版的来说事儿吧
我说的对比是asus同品牌里对比 不掺和什么超微之类
高端主板国行定价最近几年唯一有良心的是X99 EWS，
和国外售价保持一致，EWS/U3.1也没有停产，
MWS如果不坑爹的用10G的M2也算有诚意
难道那些rog 动戈4000~6000不更是纯信仰？
你不是去海淘无保的什么电浆铜么
一个国行6000快国外3000来快的115X ROG
却认为全新3800三年国行质保的EWS 国外500刀的EWS是在销售信仰
呵呵
就算是10G版，
X550网卡无非是对你个人没用
麻烦看看单独卖的一片X550 双口万兆网卡多少钱?
看看单独卖的X540双口万兆几个钱？
评论
首先，我真的没注意到X99 EWS这个型号，就关注最新的了，它网站是按照新旧排名的~~
所以我淘宝找了价格，才有那个结论~~
如果3.8K的话，确实是比较划算的！！
------------------
电浆铜确实是在销售信仰，其实ROG整个都是销售信仰，悲剧的是这代Z270，ROG也没有信仰了，连设计好点的电浆铜也没有了~~Extreme貌似不是非常的给力~~
-----------------
关于10G，X550确实很贵，一个卡就快3千元了，X540是会价格低一点~~
评论
为什么一定要黑苹果，直接买白苹果不好么？
评论
这种4PIN设计，又是在ATX的板型上，不会很尴尬么？
评论
IX Extreme不是ATX.
评论
好吧，就算是EATX也很尴尬啊。除非用HPTX的机箱，不然那个4PIN基本上很难插……
除非安了心就是不插的。
评论
白苹果还真的不好！！
我是09年开始的白苹果用户了~~
性能价格比实在太低，扩展也非常的有限，完全是个玩具，那个触摸板也就笔记本好用，台式机完全是个渣~~
综合各种考虑，还是黑苹果好！！
评论
我在G3时代小小用过一段时间苹果，感觉一切都是和PC反着来的，特别不适应。所以就再没用过。对苹果的印象就停在工业设计好看这个层面上
就是IMAC G4这货让我觉得很惊艳，然后在POWER G5时代双路又体验了一把，不过那时已经完全被WINDOWS PC污染，苹果的更是完全适应不能了。
评论
上不了xeon就别称自己是workstation啊
评论
价格不知道是多少钱
评论
5K+是肯定的，无论是哪个主板！！
就是，不是C系的，XEON+ECC(RECC)的确就别叫workstation了。
评论
连到南桥上怎么分都不可能够用吧，带宽也不行啊
评论
还是喜欢WS的风格
评论
IX Extreme 或許會逼近6000 那塊冷頭應該沒1000也有800了
先不說是客製化的整板冷頭 冷頭上那兩圈金屬環能感測有無漏水
有漏水板子會自動斷電
從沒看過冷頭有這種設計
评论
你纠结了这么多个月，当时买X99不多好么 主板厂商肯定随着大多数人的胃口来设计，而不是你想什么就什么。
评论
