微星延續X79頂級平台所採用的第三代軍規料件,搭配新一代22nm Ivy Bridge CPU的Z77系列主機板也採用相同等級的元件,並通過極端溫度、濕度、壓力、震動與落摔多項嚴格測試,取得MIL-STD-810G軍規認證!
這次為大家帶來的是Z77中階主力機種Z77A-GD65
包裝與配件
外盒設計樣式與以往相同,印著斗大的"Military Class III"第三代軍規料件圖標
左側還有超頻精靈二代與圖形化BIOS二代的圖標

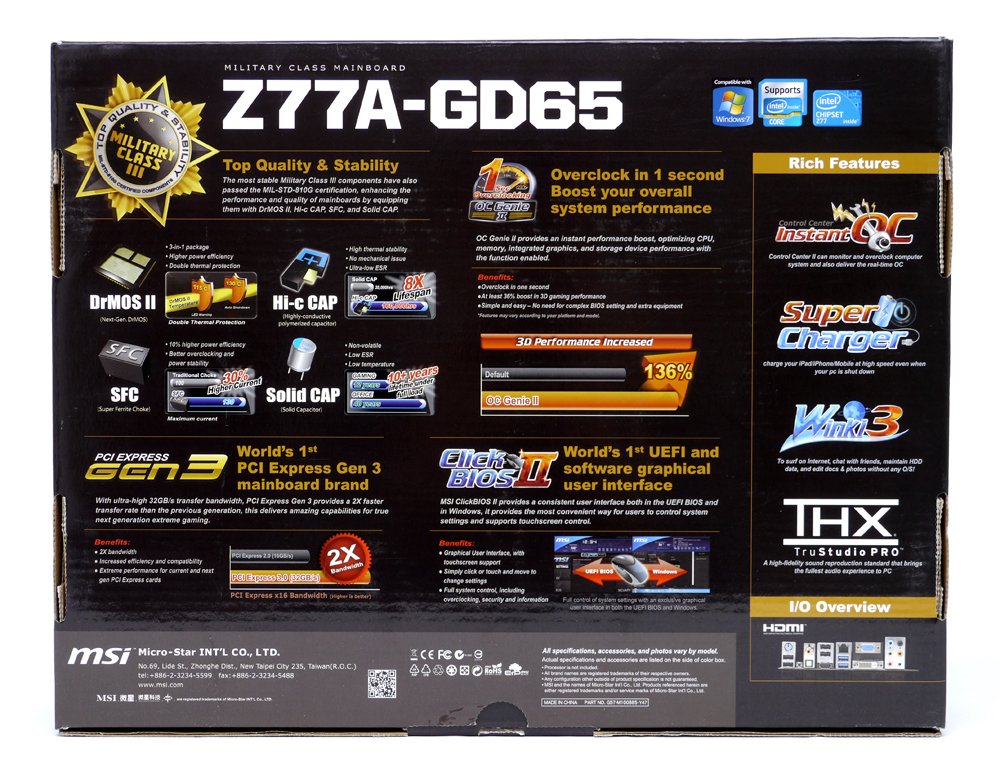

背面則是用料特色與說明
右下角有著I/O介面示意圖
軍規用料證明書、使用說明書以及驅動軟體光碟

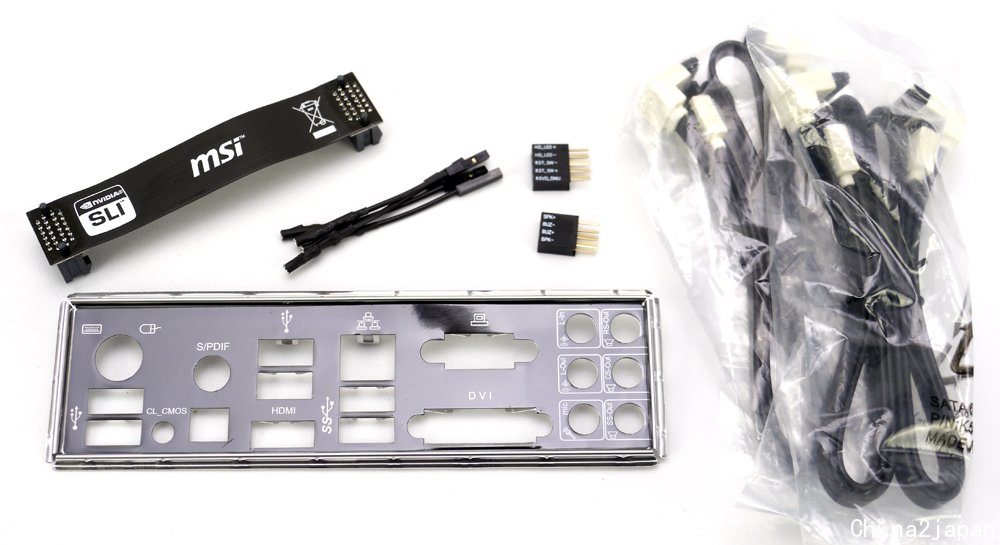

SLI橋接器、電壓量測接線、機殼面板線材簡易連接頭、I/O檔板、SATA傳輸線
外觀與用料

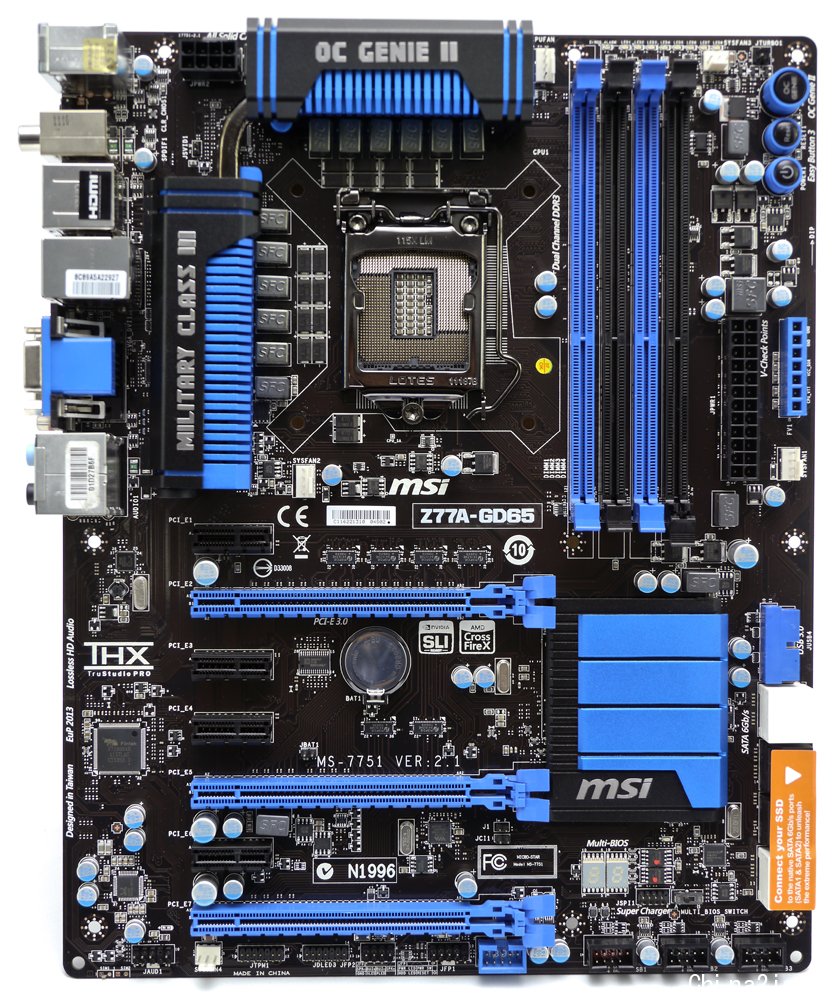

微星慣用的藍黑配色

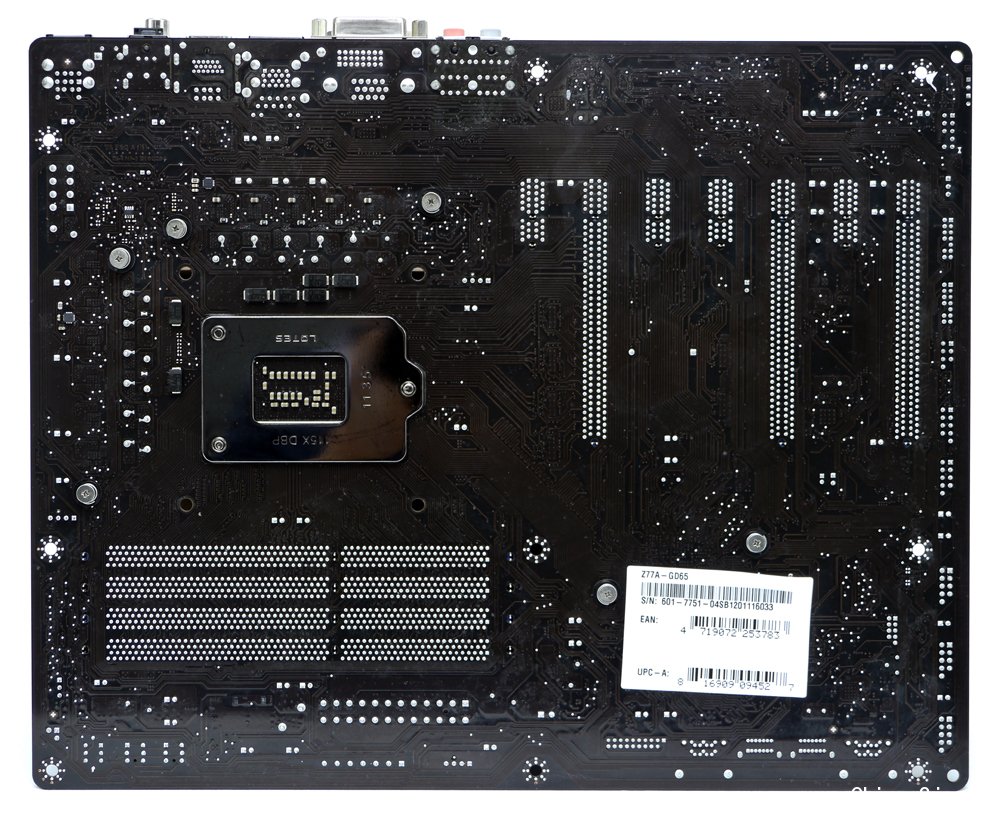

黑褐色的PCB

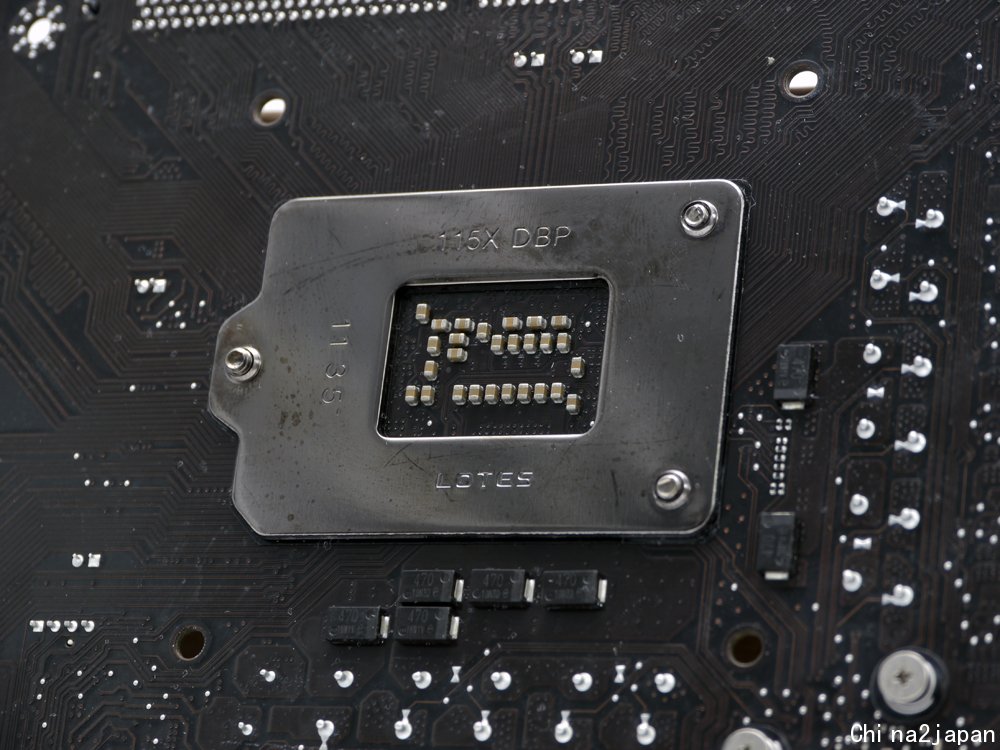

LGA 1155 Socket採用Lotes製品

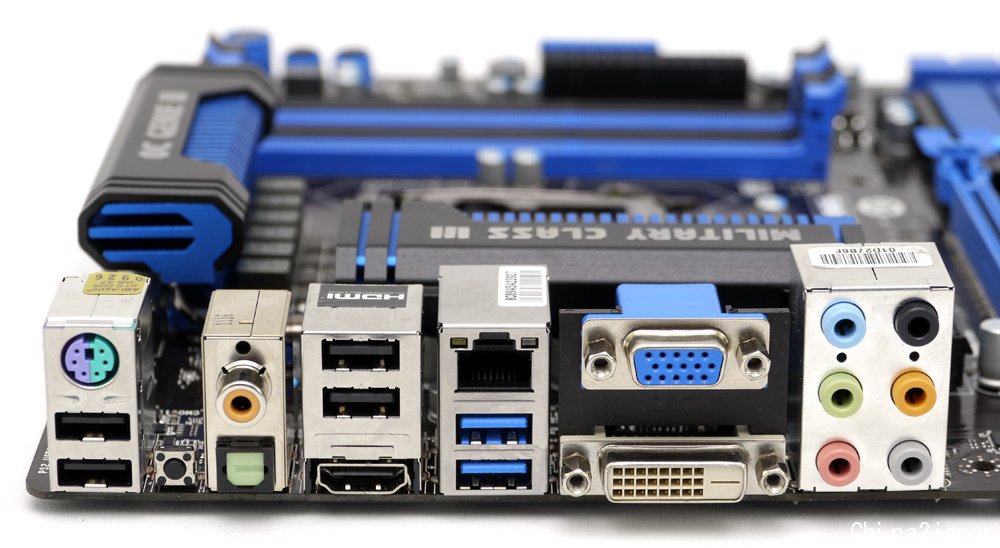

後I/O Port
1個鍵鼠共用P/S-2、4組USB 2.0、2組USB 3.0、CMOS資料清除鈕、同軸與光纖數位音源輸出各1個、1組HD-Audio類比音源輸出
顯示介面為HDMI、DVI-D、D-Sub各一組

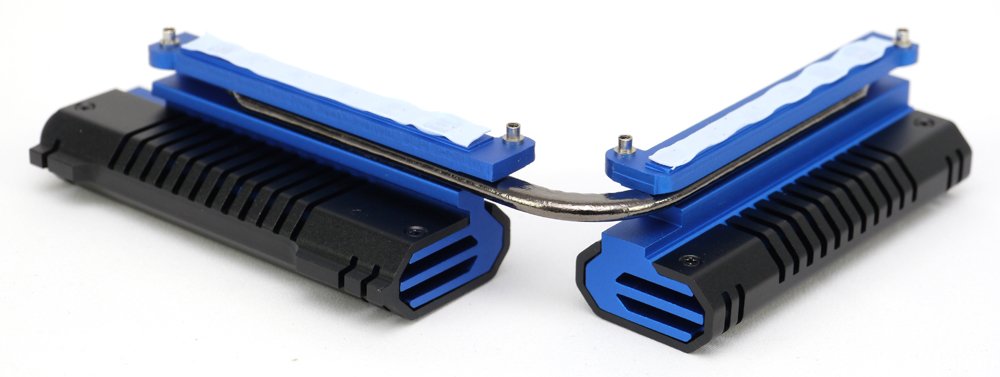

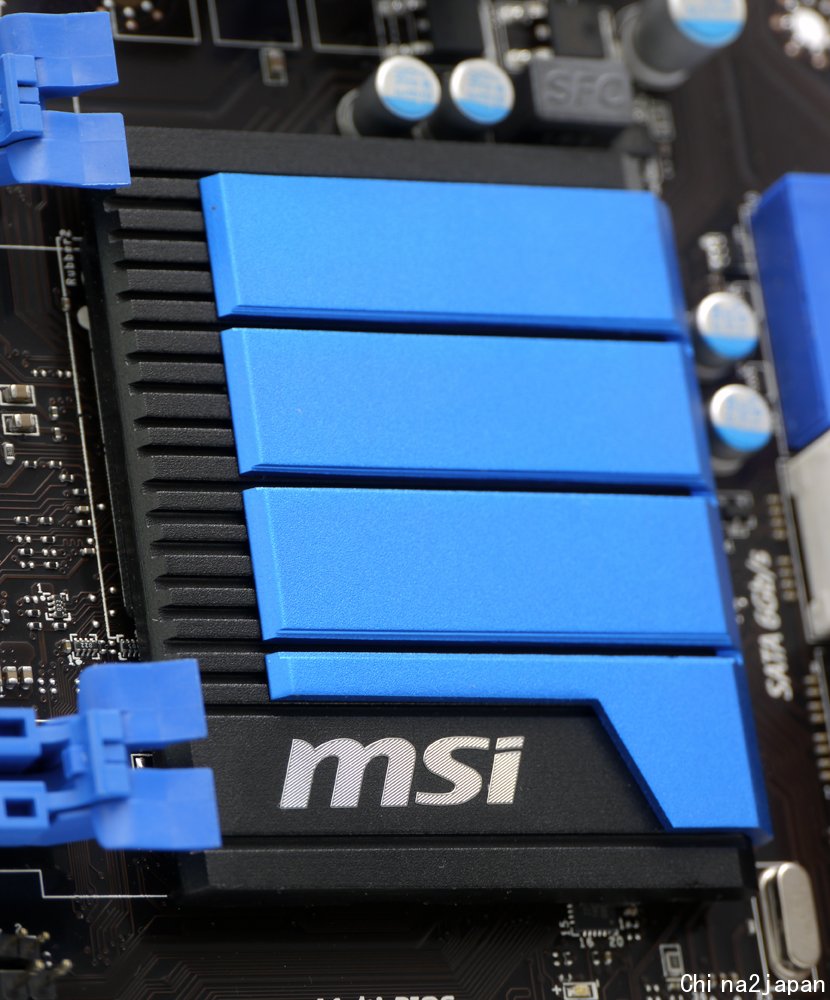

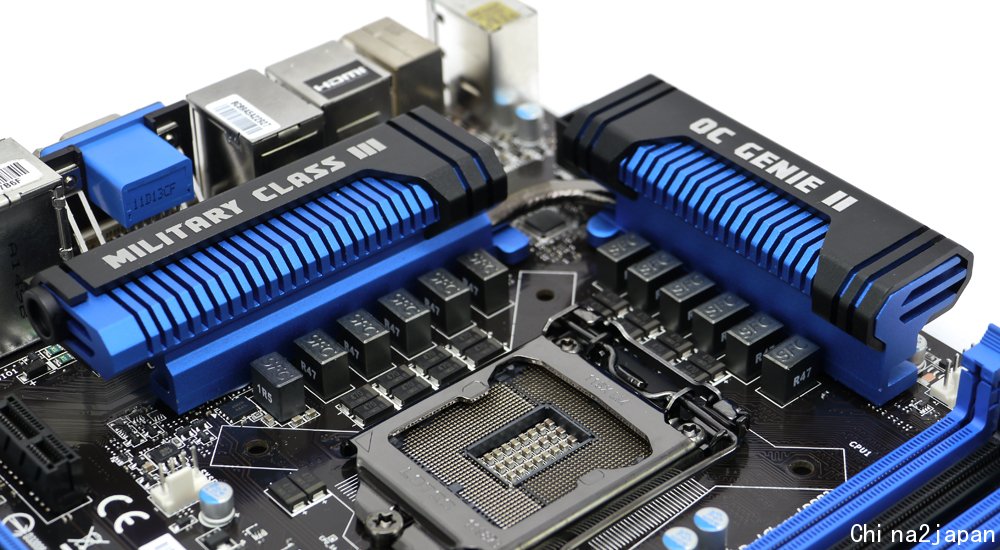

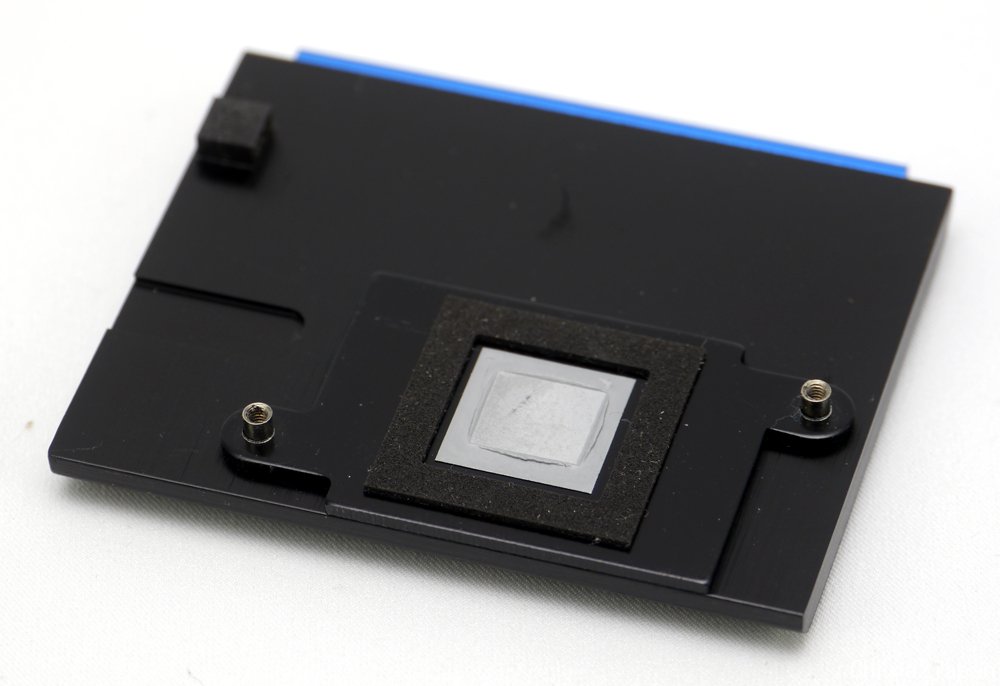

散熱片設計也是黑藍雙色拼裝

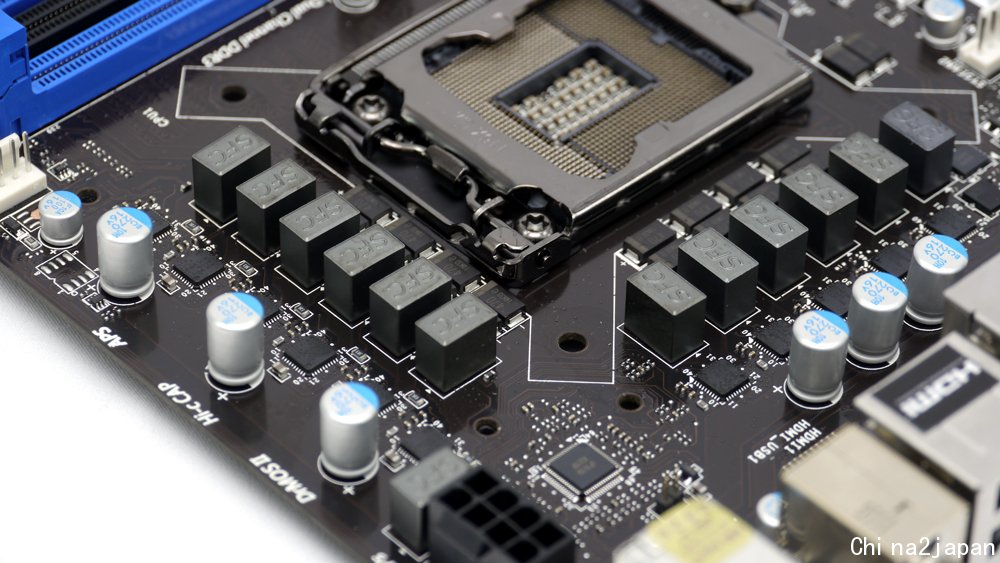

CPU使用8+4相供電設計,搭配SFC超導磁電感,並使用EPS 8 pin 12V電源輸入

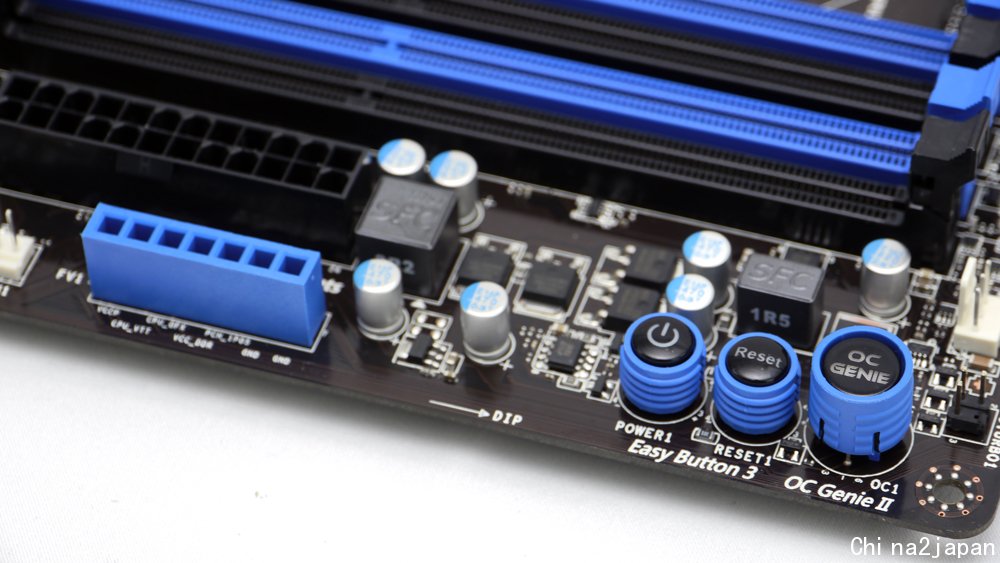

除了實體電源/重置鈕之外,還有超頻精靈按鈕
電壓量測點位於ATX電源接口旁邊
擴充卡介面

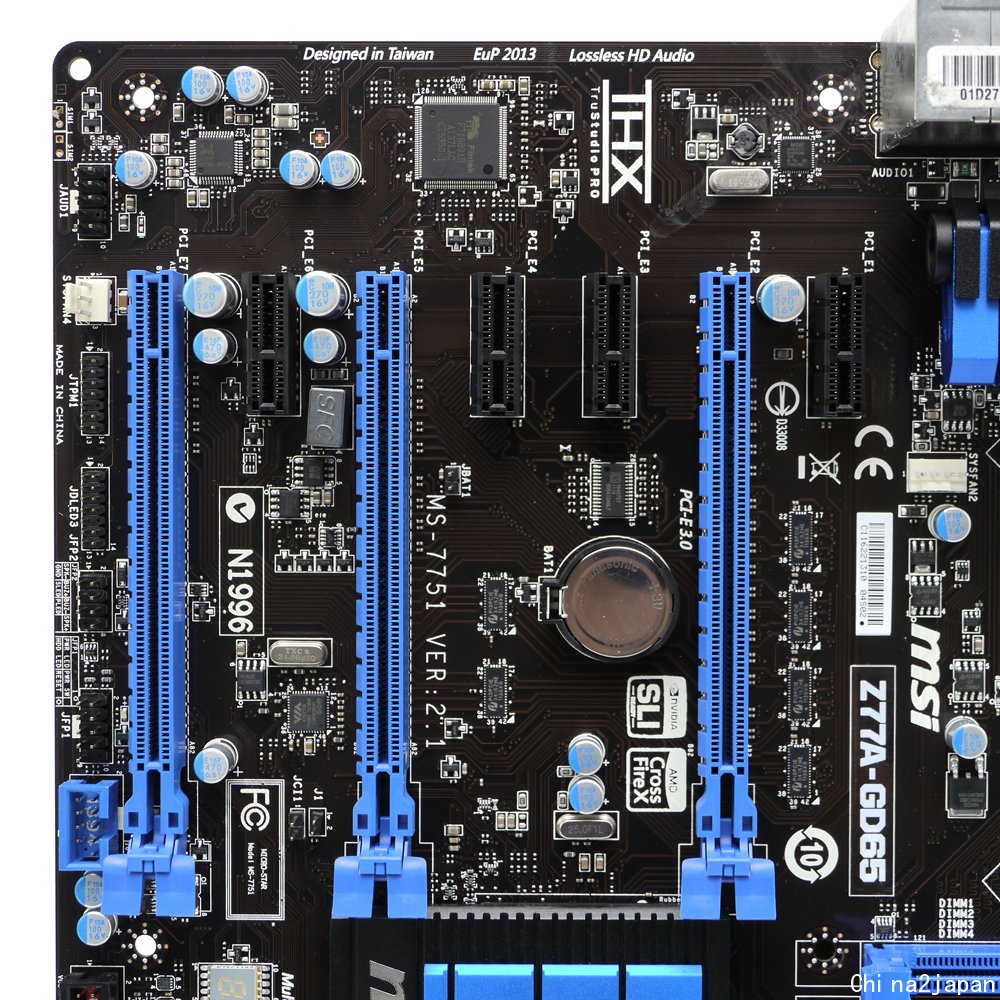

3組PCI-E 3.0 x16與4組PCI-E 2.0 x1

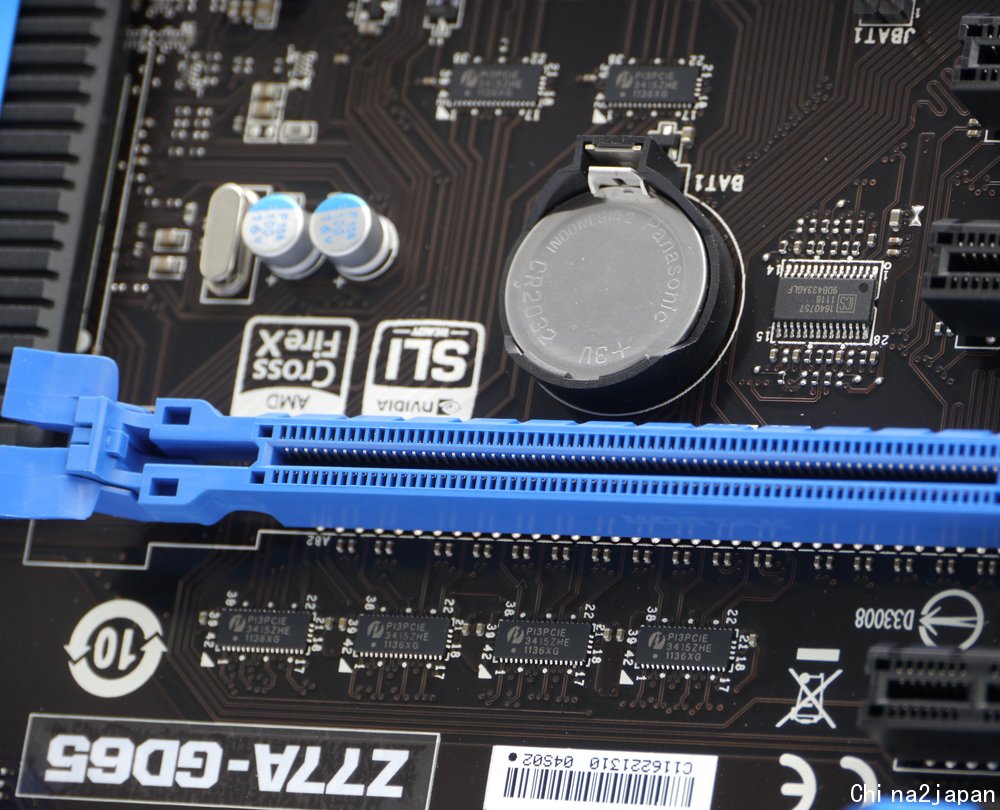

支援PCI-E Gen3的頻寬切換器

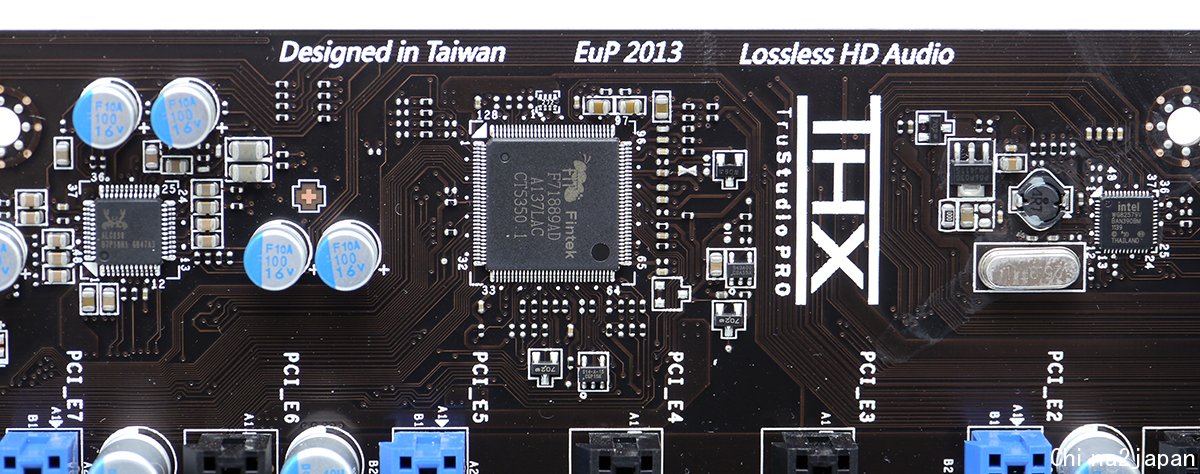

網路控制晶片使用Intel WG82579V,音效控制晶片採用Realtek ALC898
環境監控晶片使用Fintek F71889AD

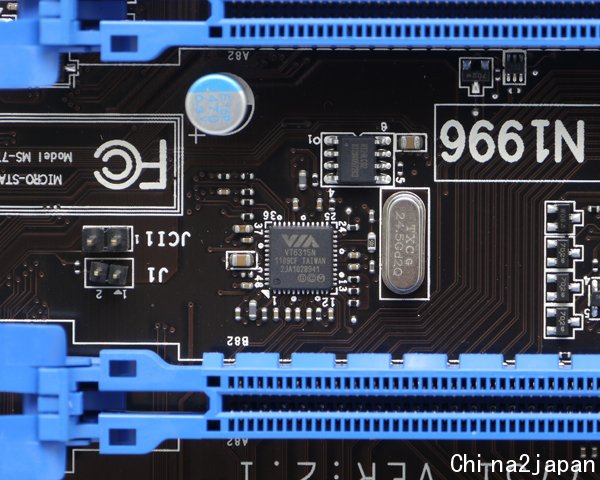

FireWire IEEE-1394a控制晶片使用VIA VT6315N

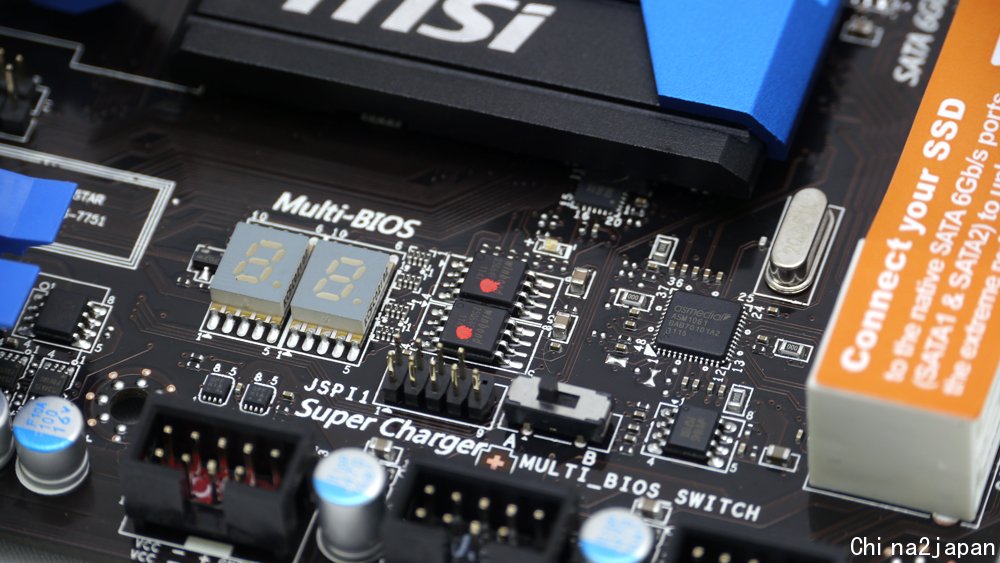

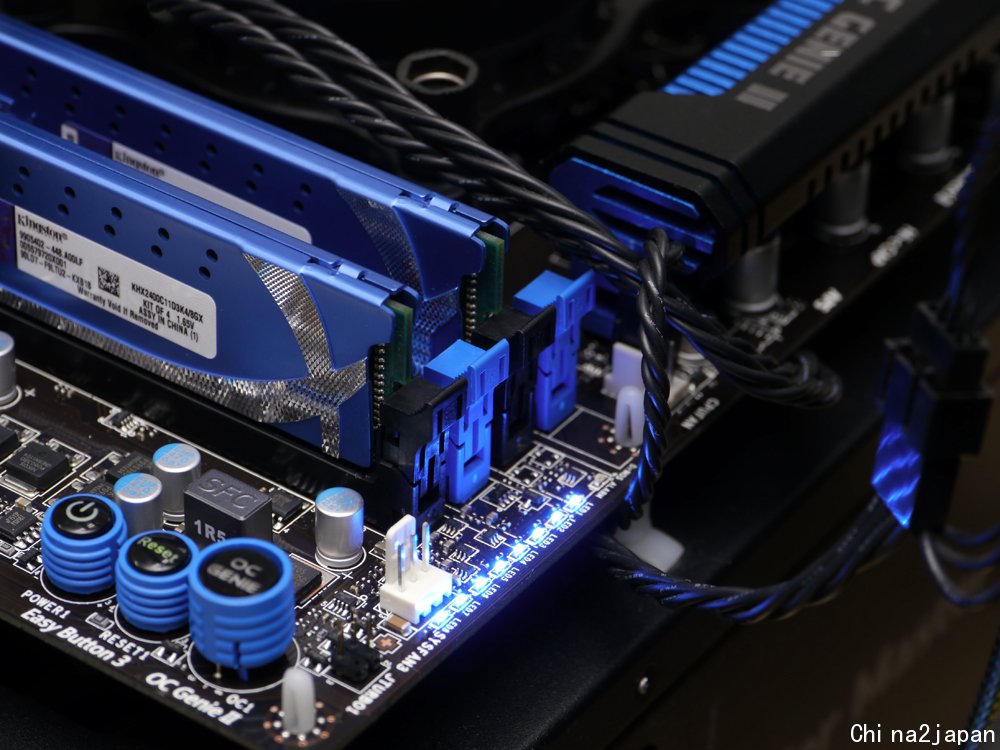

主機板右下端設有Debug LED燈號
額外SATA 6Gb/s控制晶片使用asmedia ASM1061

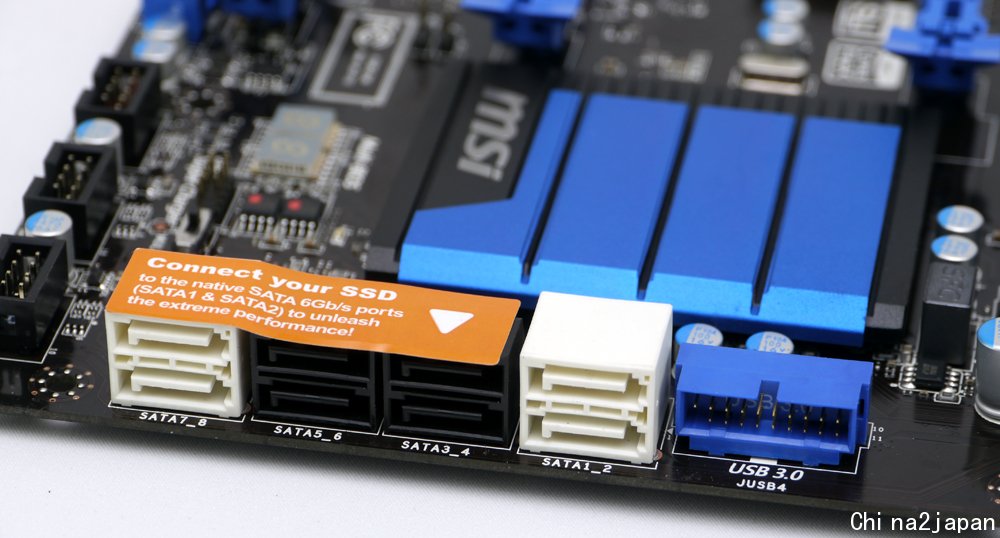

SATA Port上面貼的標籤明確告知SSD安裝在前兩個Port可以發揮最大效益
內接式USB 3.0接口,訊號來源為Z77內建
測試平台與環境
CPU: Intel Core i5-2550K
Cooler: Antec KÜHLER H2O 920
Thermal Compound: Antec Formula 7
MB: msi Z77A-GD65
RAM: Kingston HyperX Genesin DDR3-2400 2GB*2
Graphic: Galaxy GTX 560 Ti White Edition
Storage: Intel 520 SSD 120GB
PSU: Antec HCP-1200W
Chassis: CoolerMaster Test Bench
Monitor: Dell U2410
位於主機板上緣的CPU供電相數指示燈號

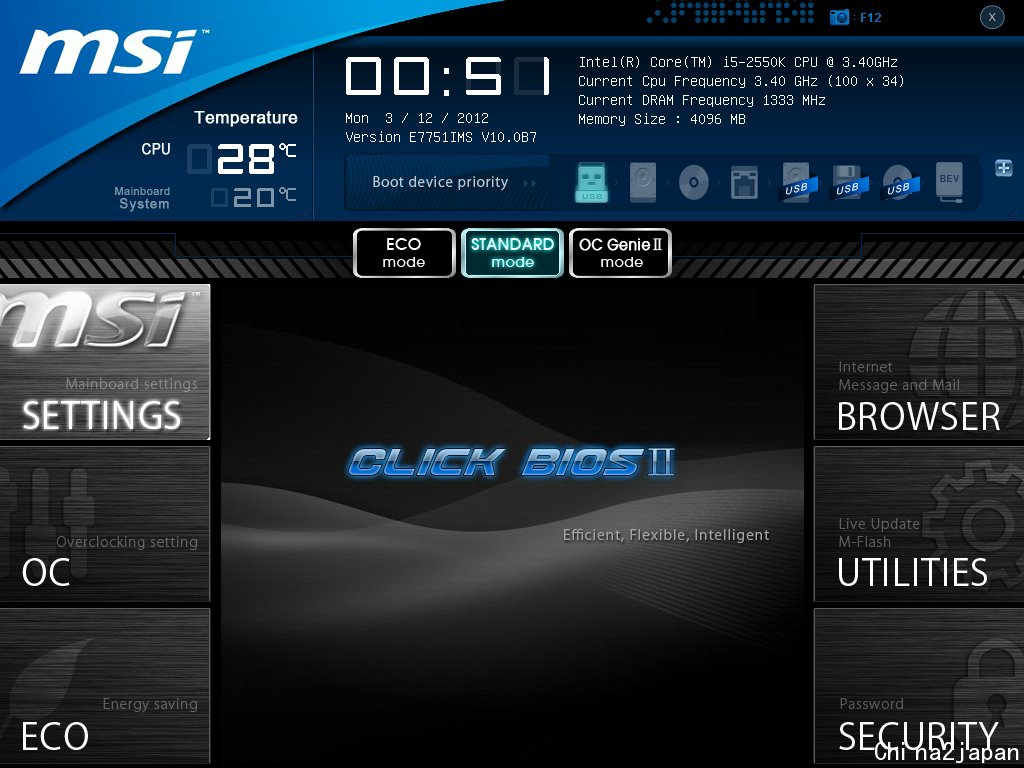

ClickBIOS II介面介紹

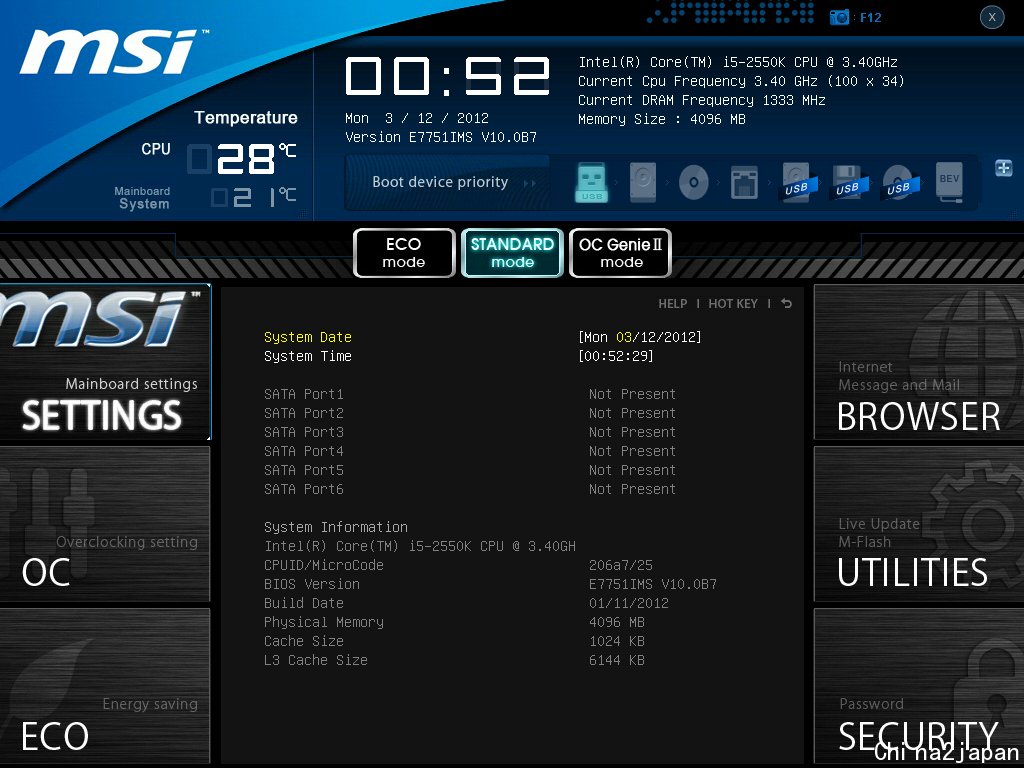

進入BIOS映入眼簾的畫面
右上解顯示了一些基本系統資訊,資訊下方的區塊為圖形化開機順序調整介面

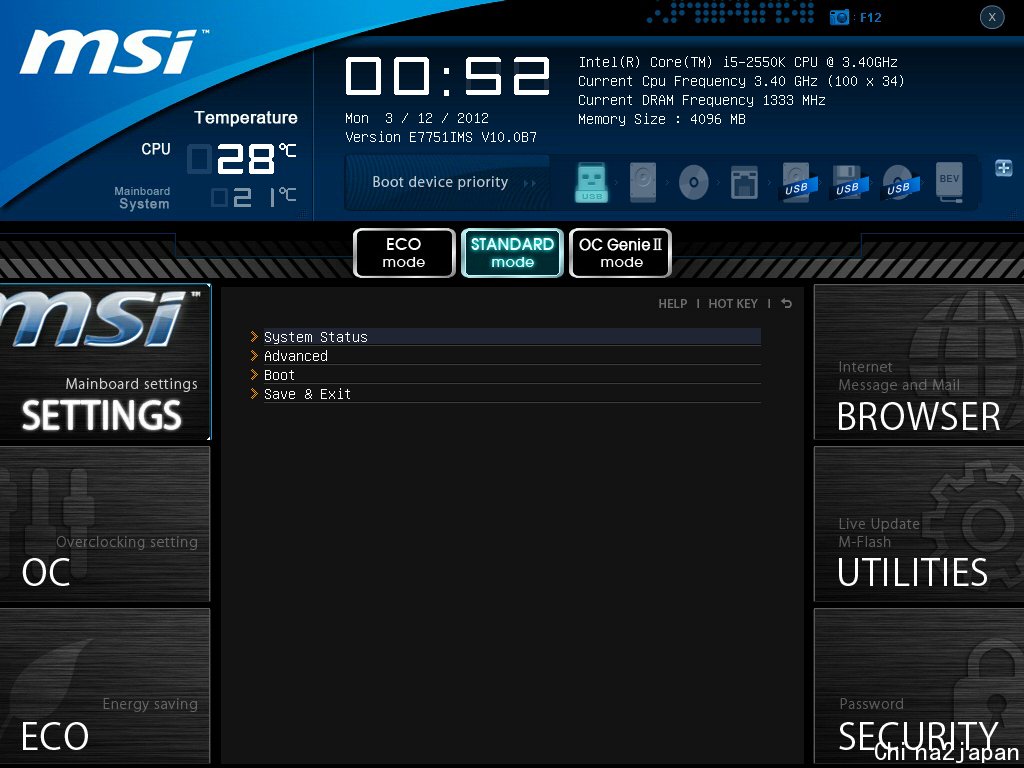

基本設定
系統狀態

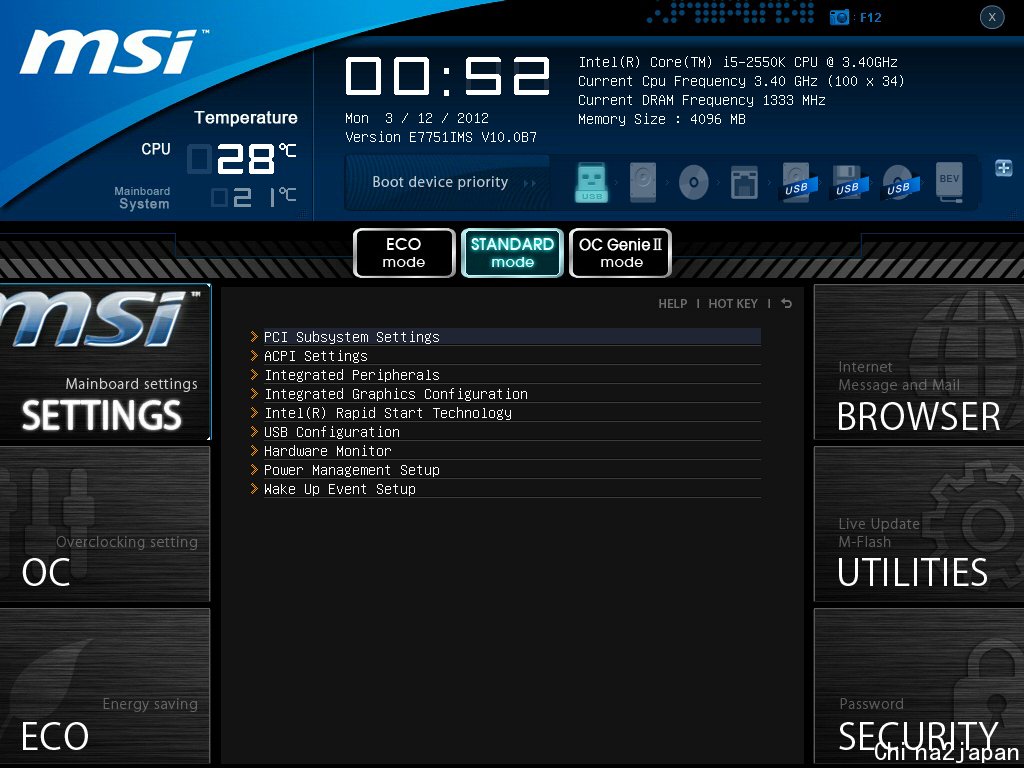

進階選項
PCI-E頻寬選項
由於搭配的是Sandy Bridge的CPU,所以Gen3的是被關閉的狀態

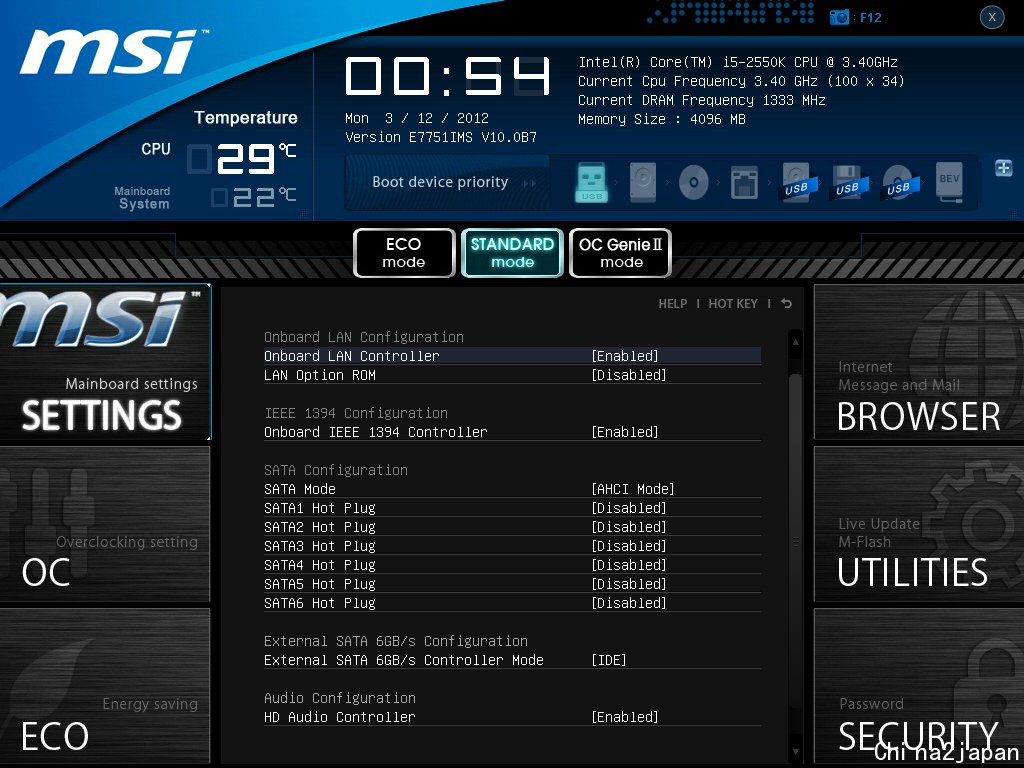

南橋I/O等細項

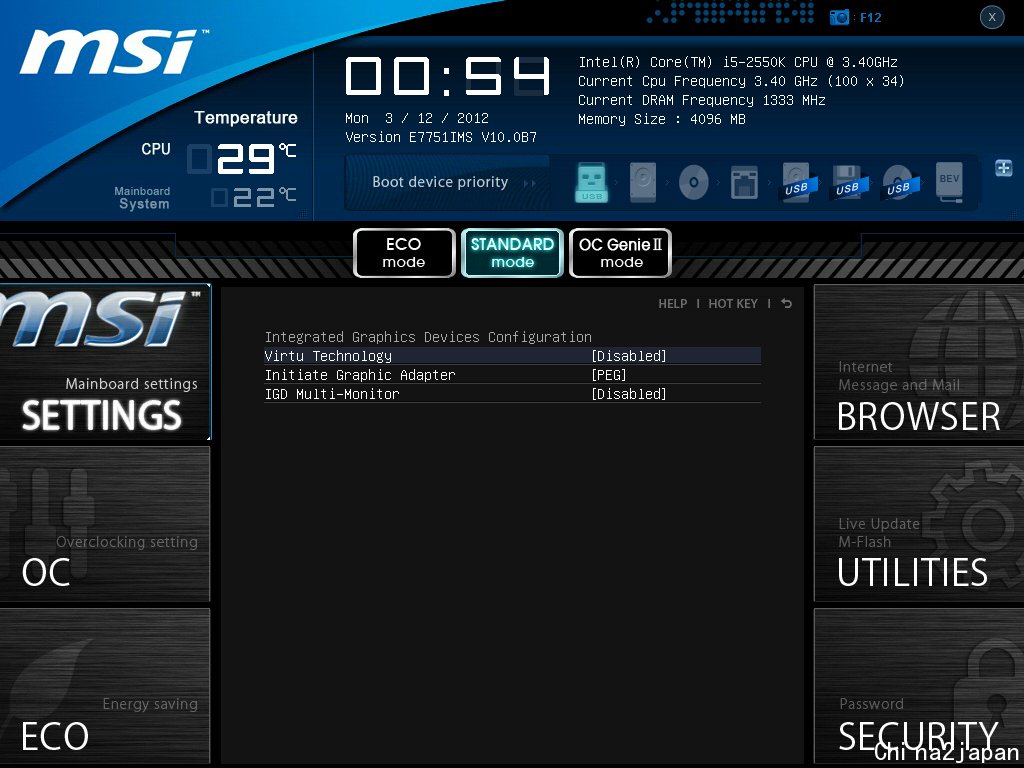

內顯調整選單

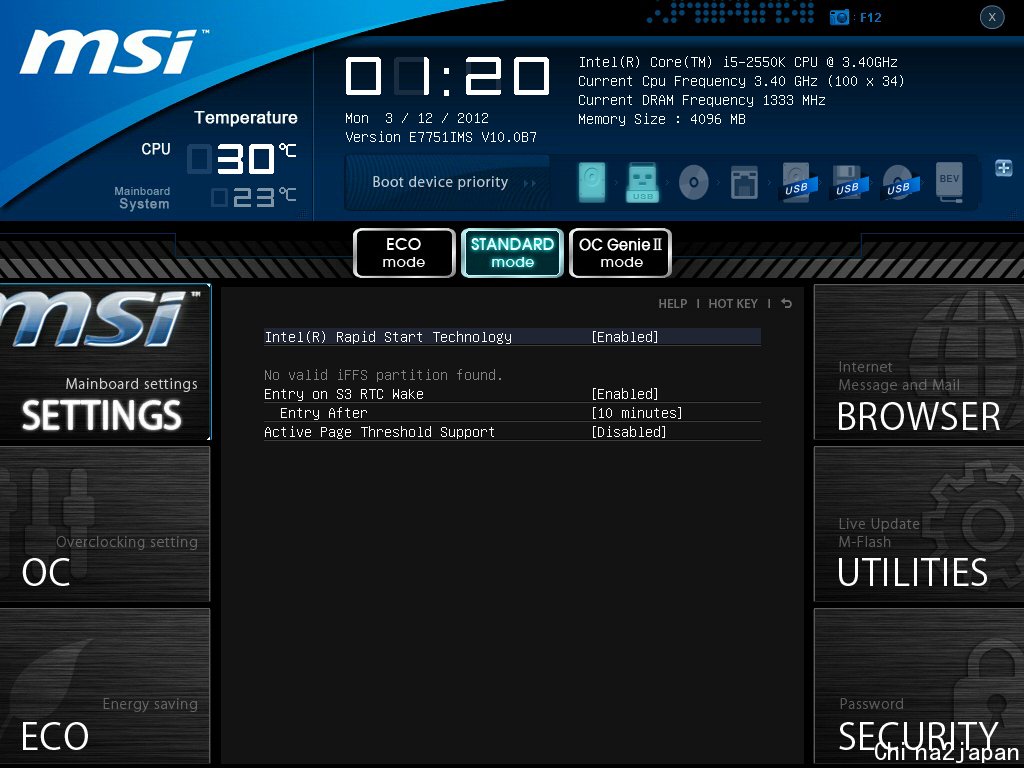

Intel快速啟動選單
Intel 7系列晶片組開始支援的功能,類似Ultrabook所使用快速開關系統的方式

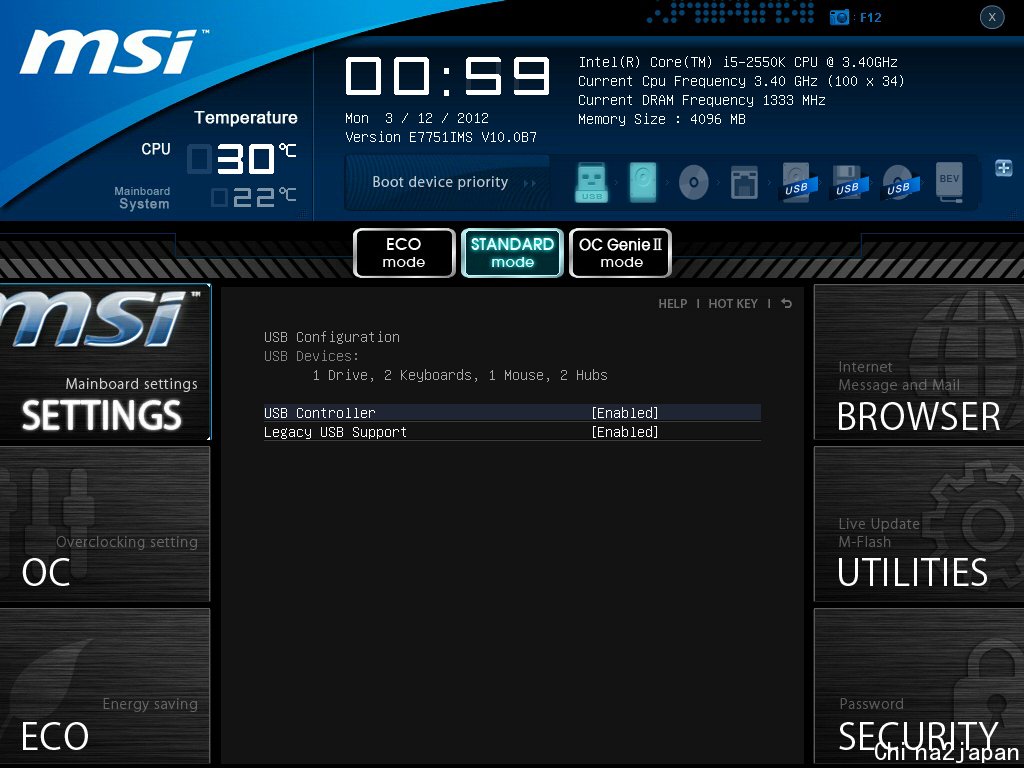

USB選項

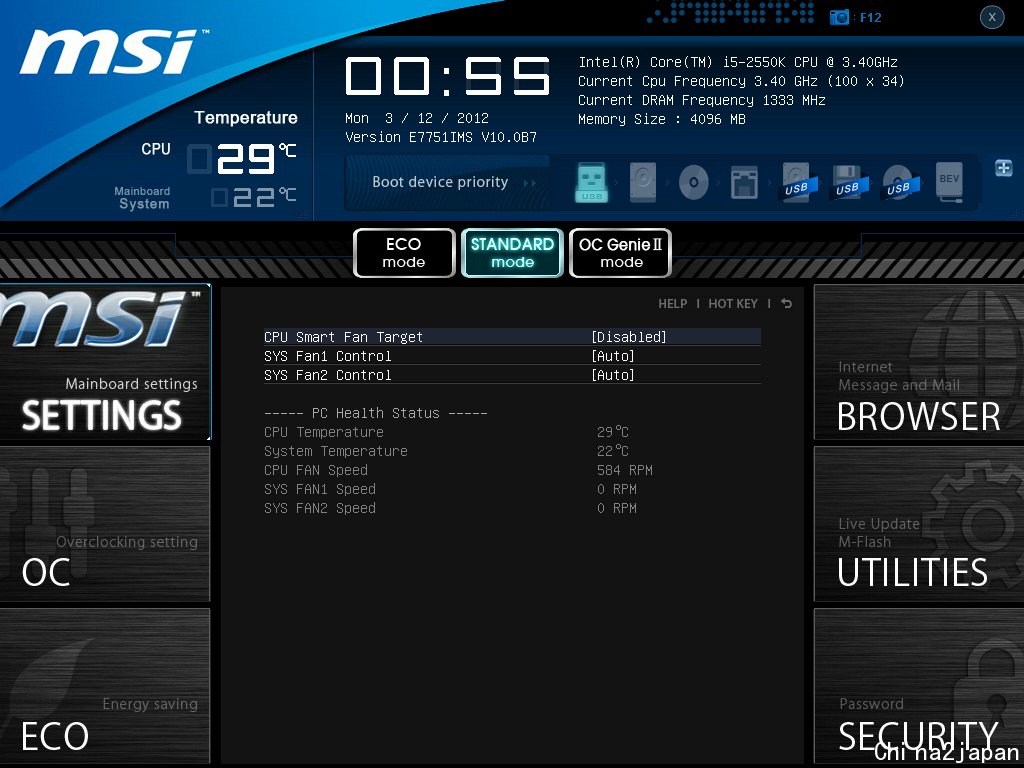

系統環境監控

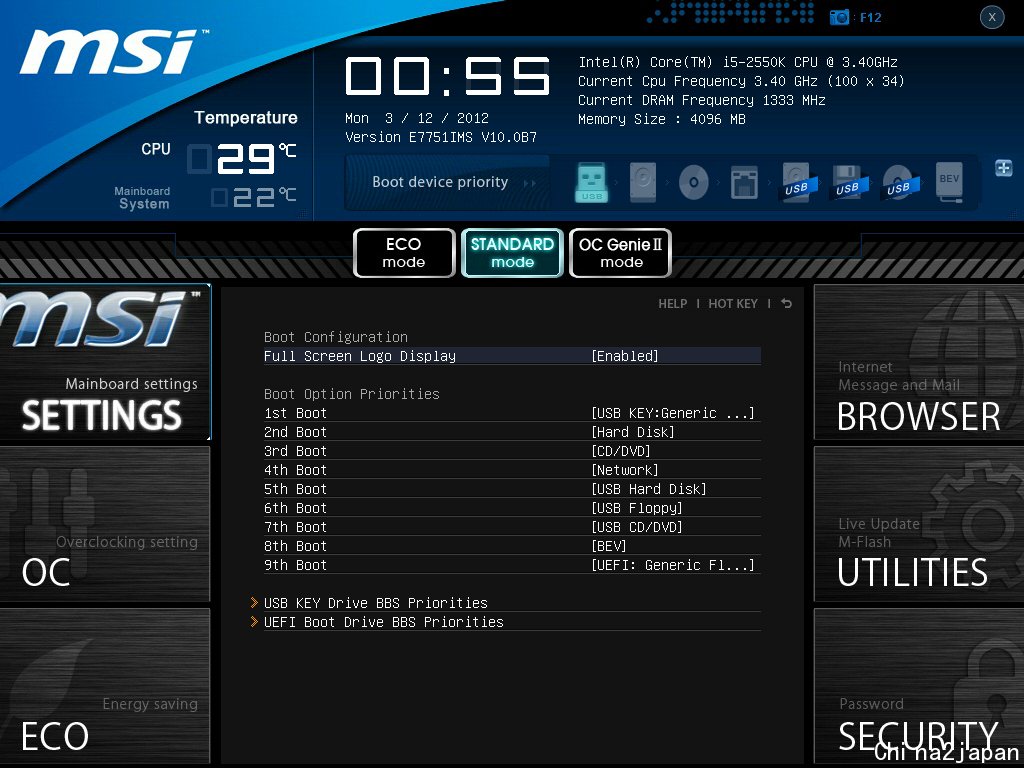

開機選單

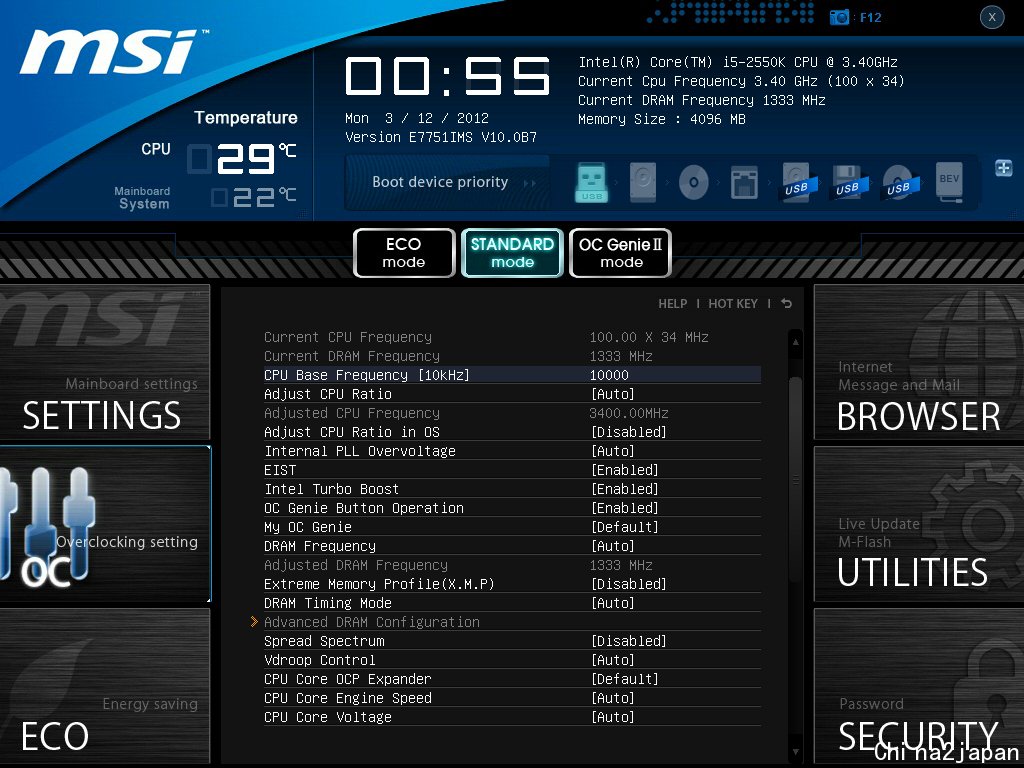

超頻選單

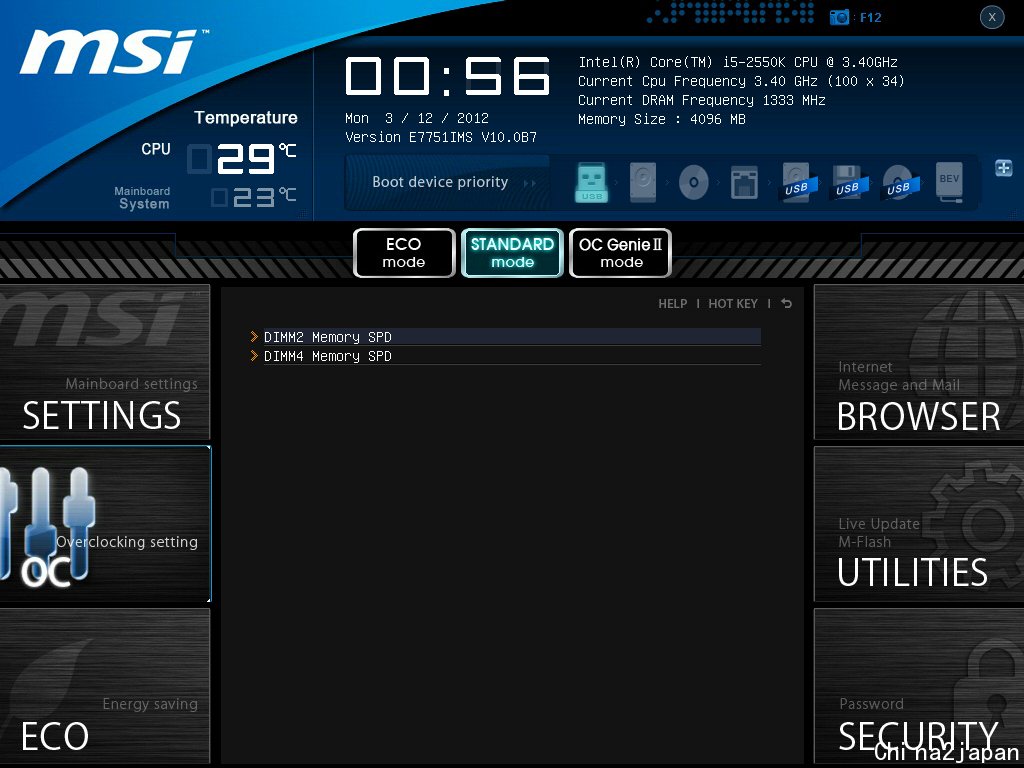

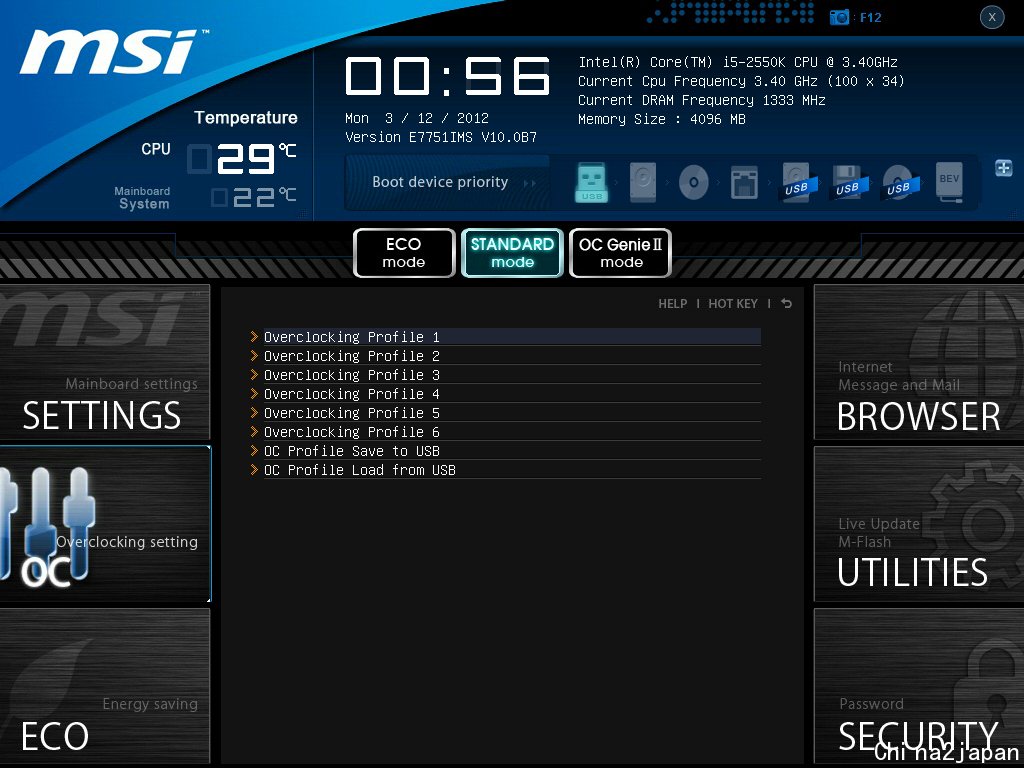

超頻設定值儲存區
除了可儲存6組設定值在內建記憶空間外,還可以儲存在USB外接儲存裝置上

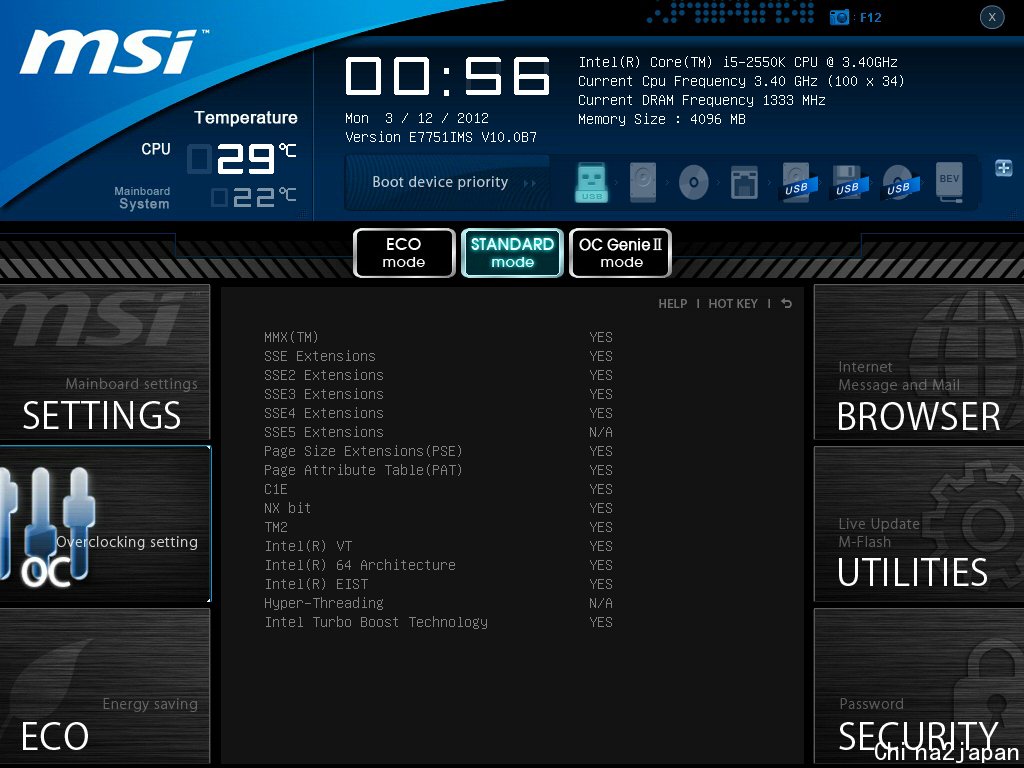

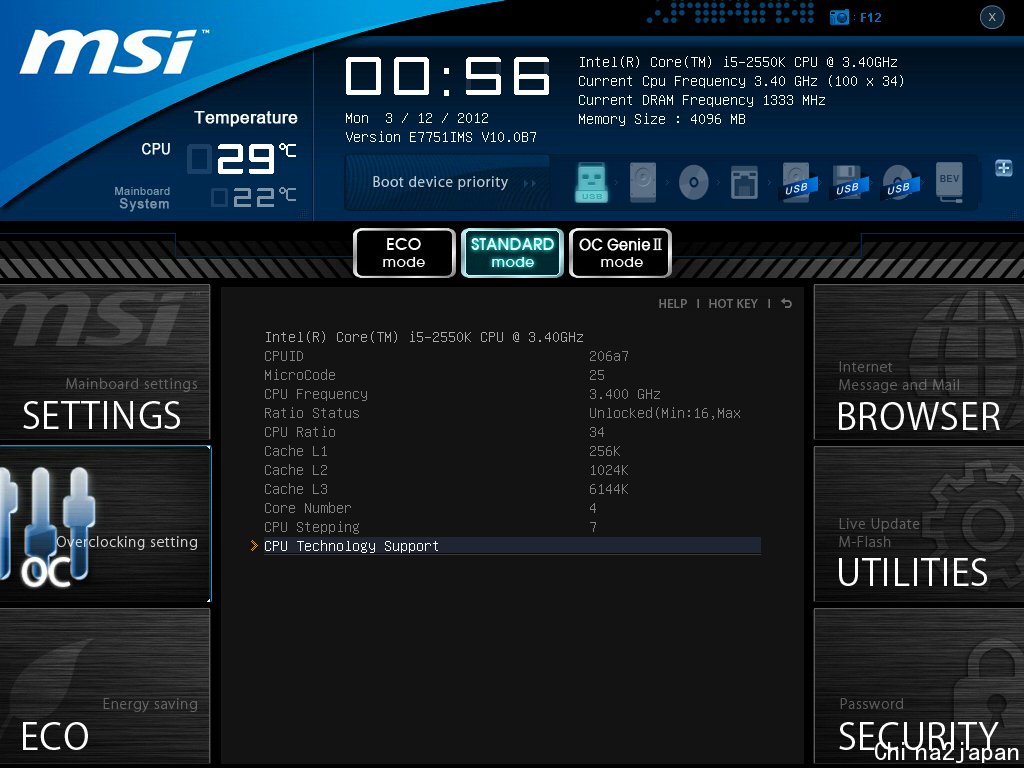

CPU詳細資訊

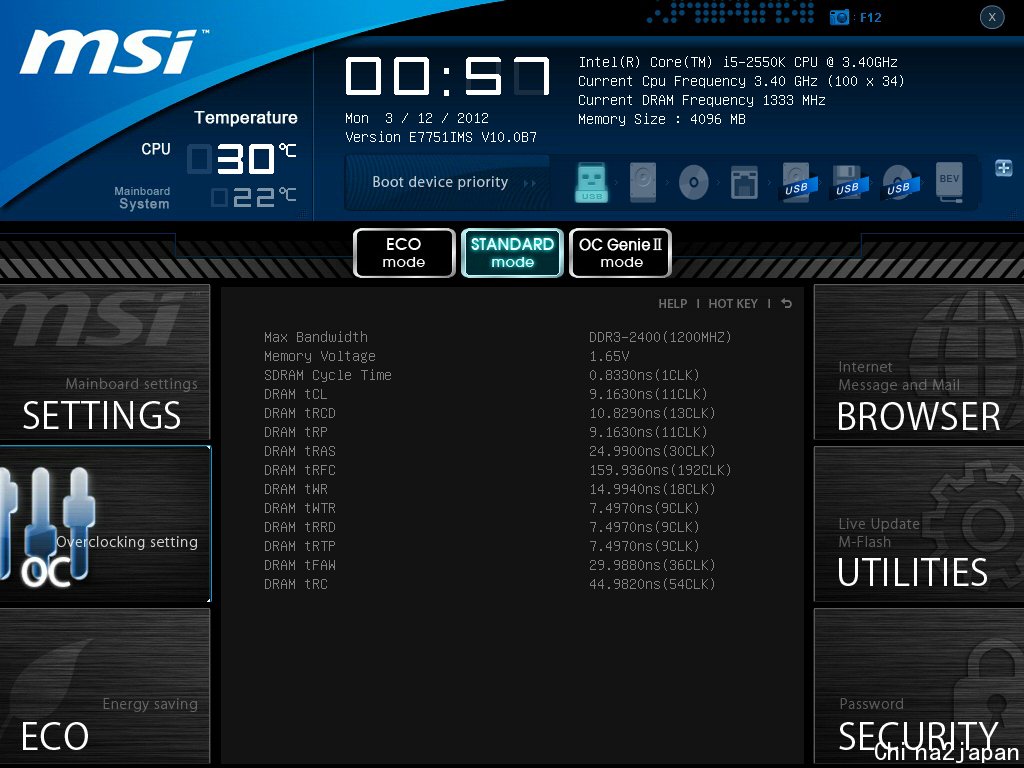

Memory-Z頁面可偵測每個安裝上的記憶體模組詳細參數

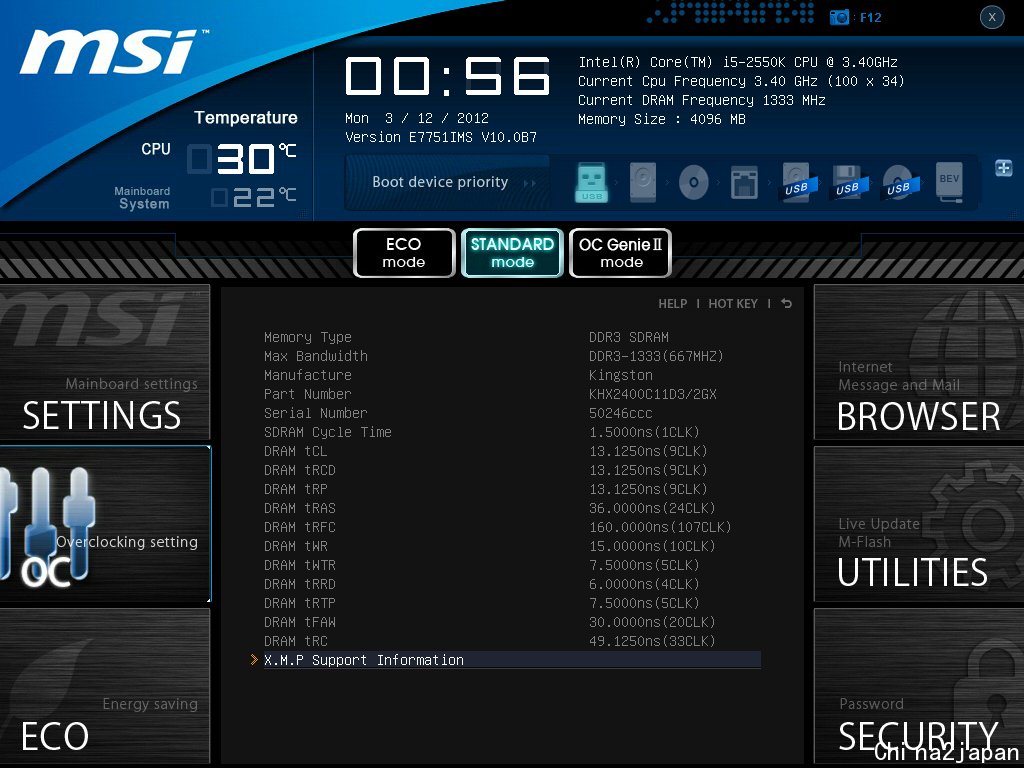

甚至還有XMP的資訊

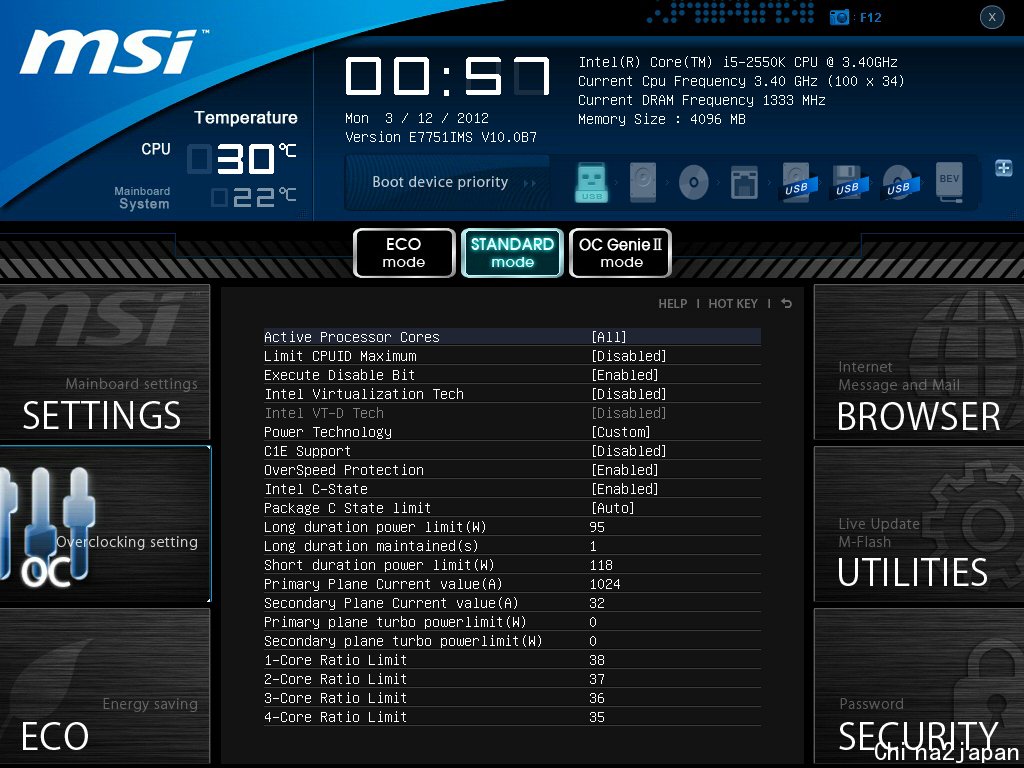

CPU選項

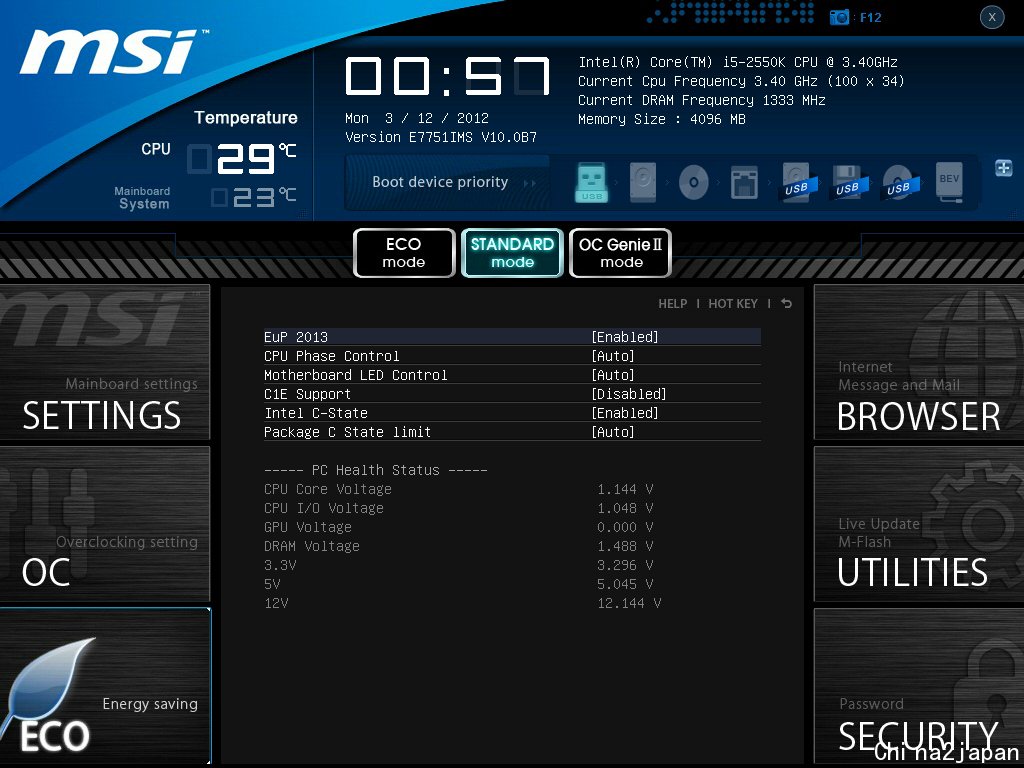

ECO省電模式
預設值性能

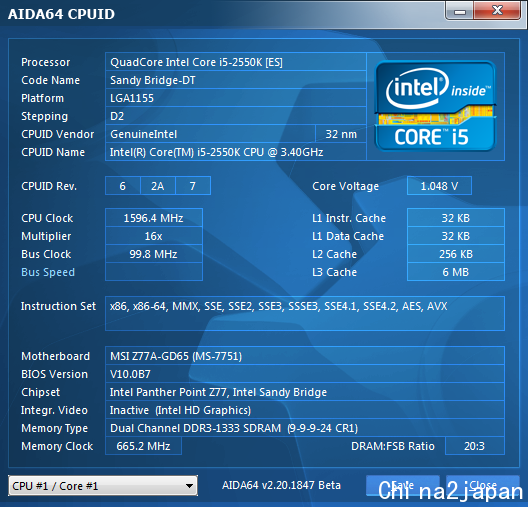

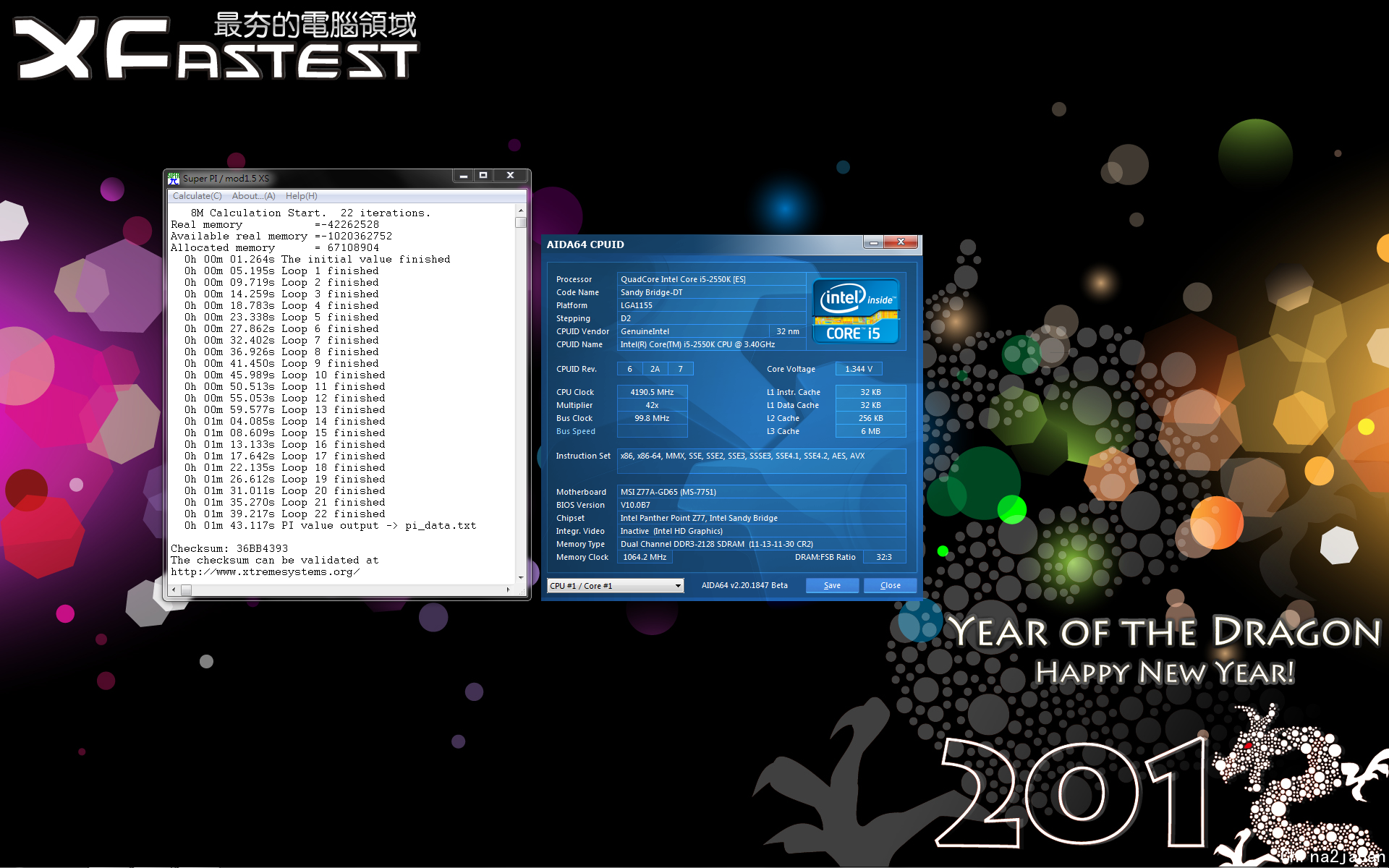

AIDA64 - CPUID
AIDA64 - 記憶體頻寬
Cinebench 11.5 多執行緒圖形渲染

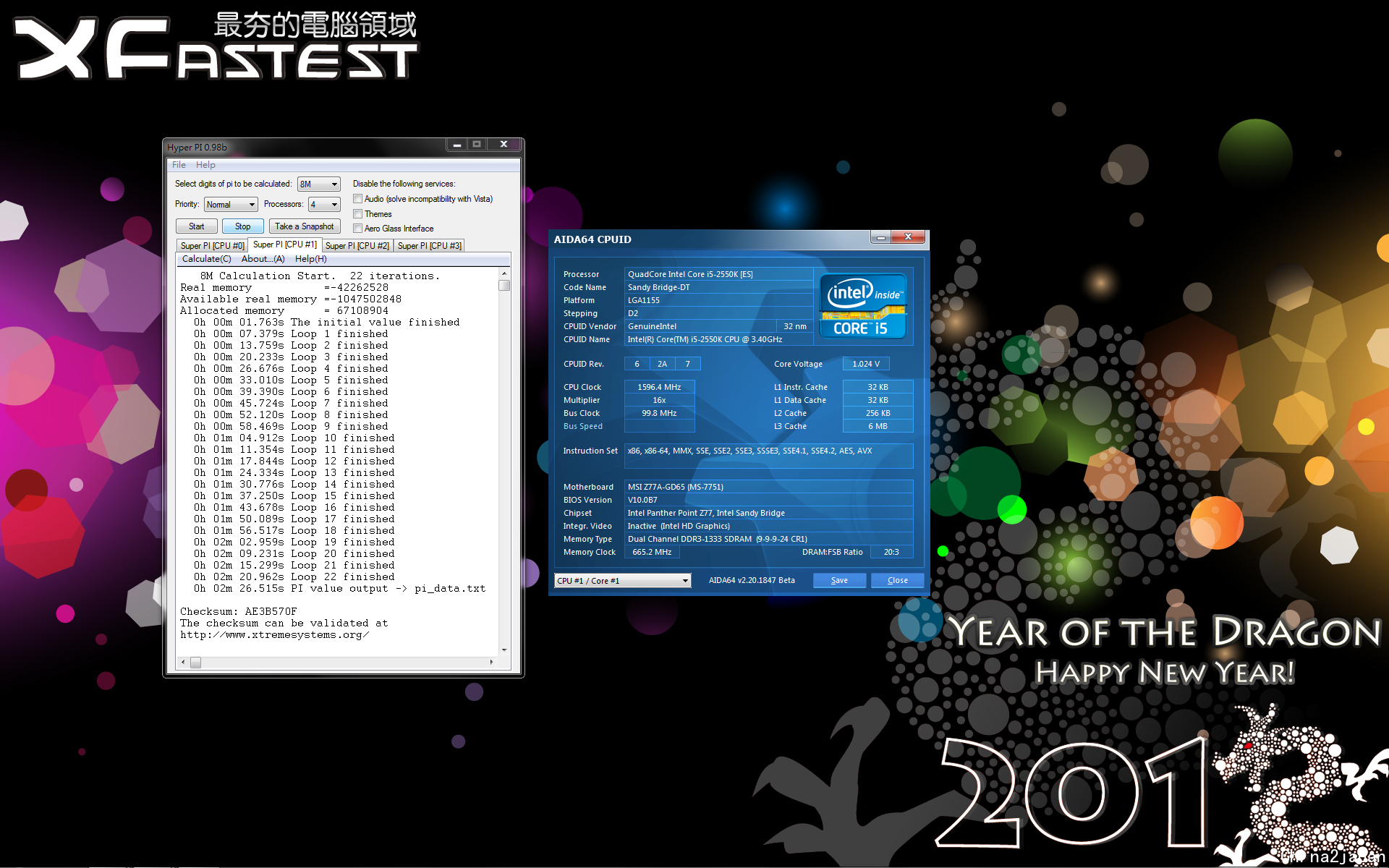

SuperPi
HyperPi

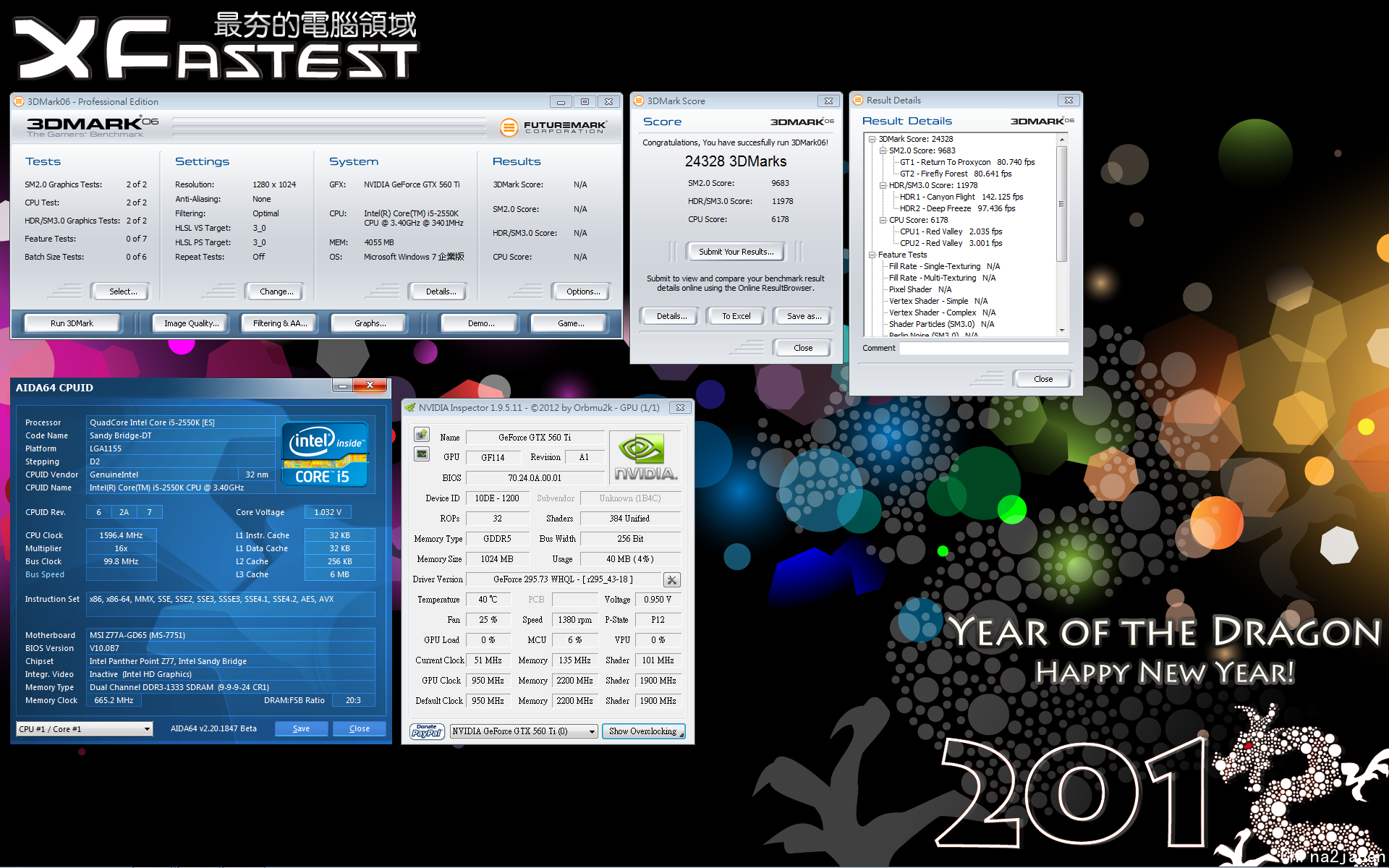

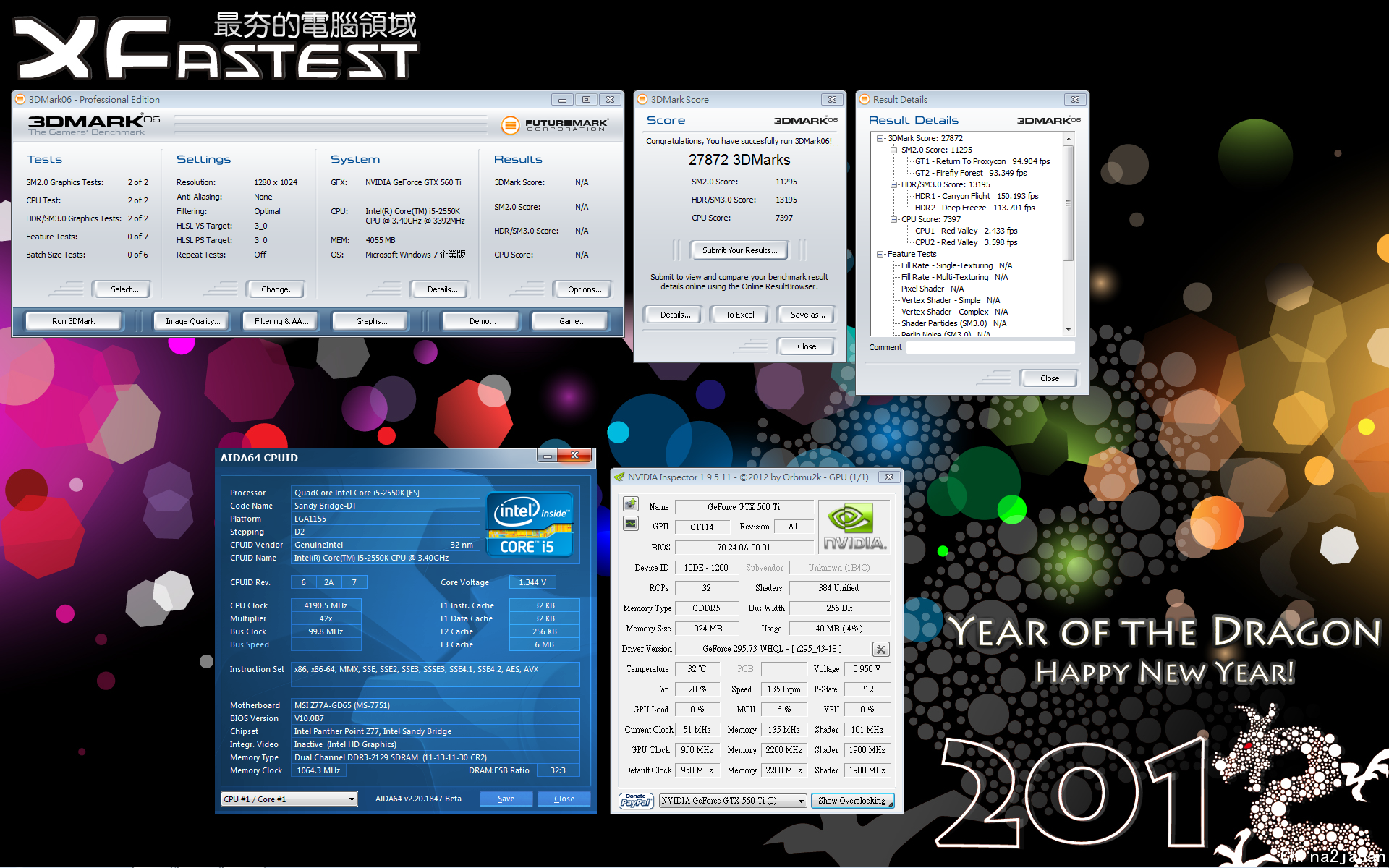

3DMark06

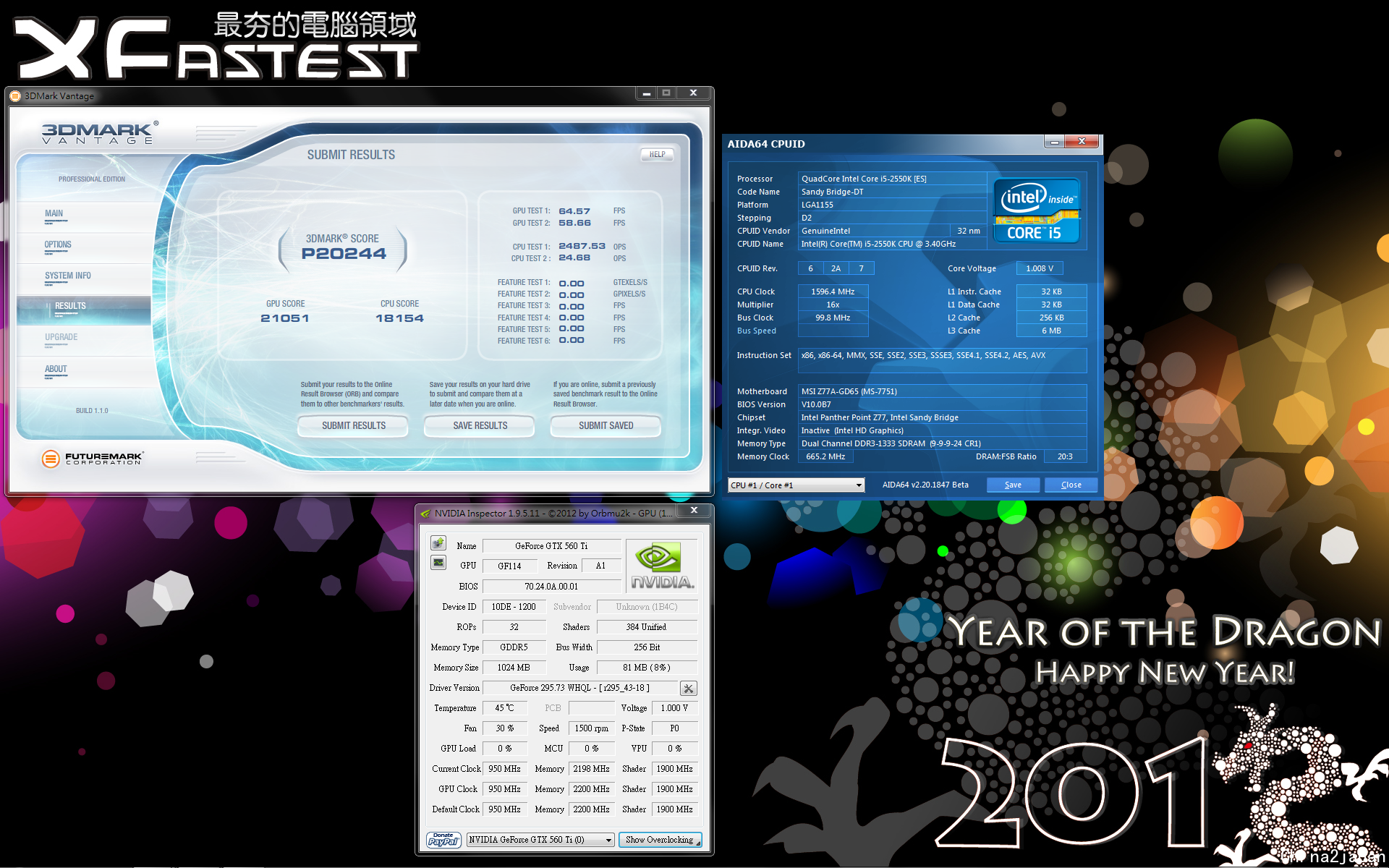

3DMark Vantage Performance

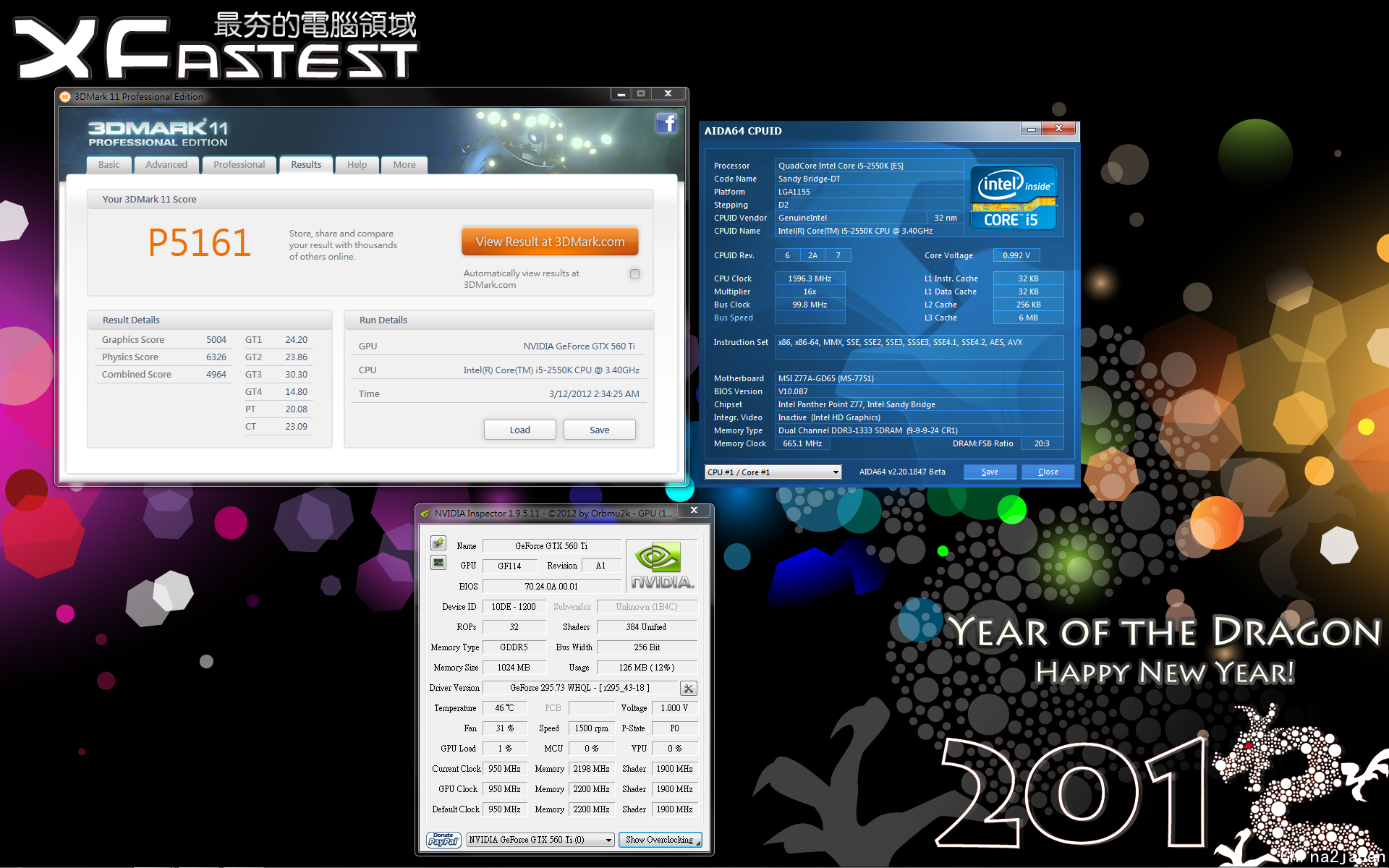

3DMark11 Performance

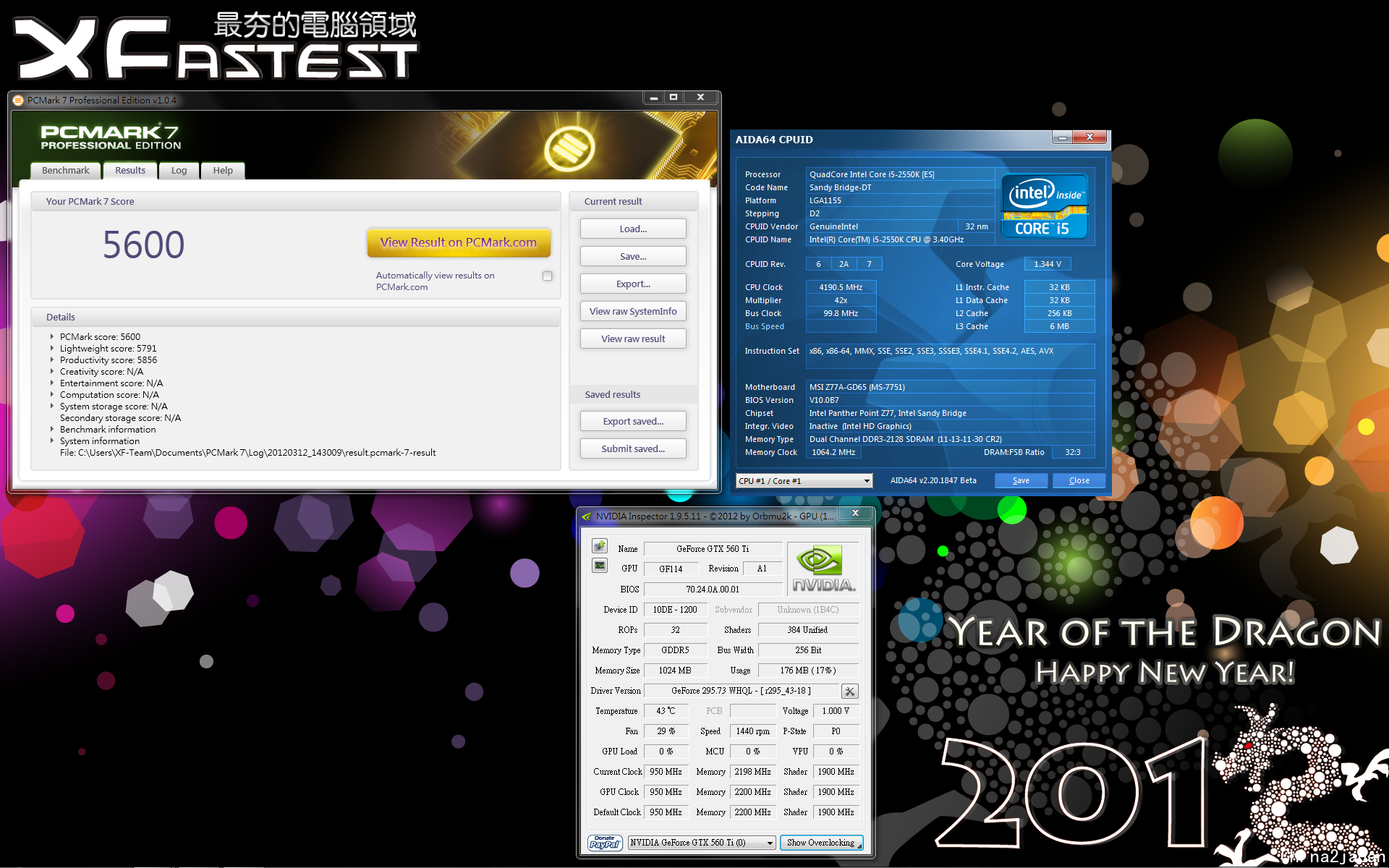

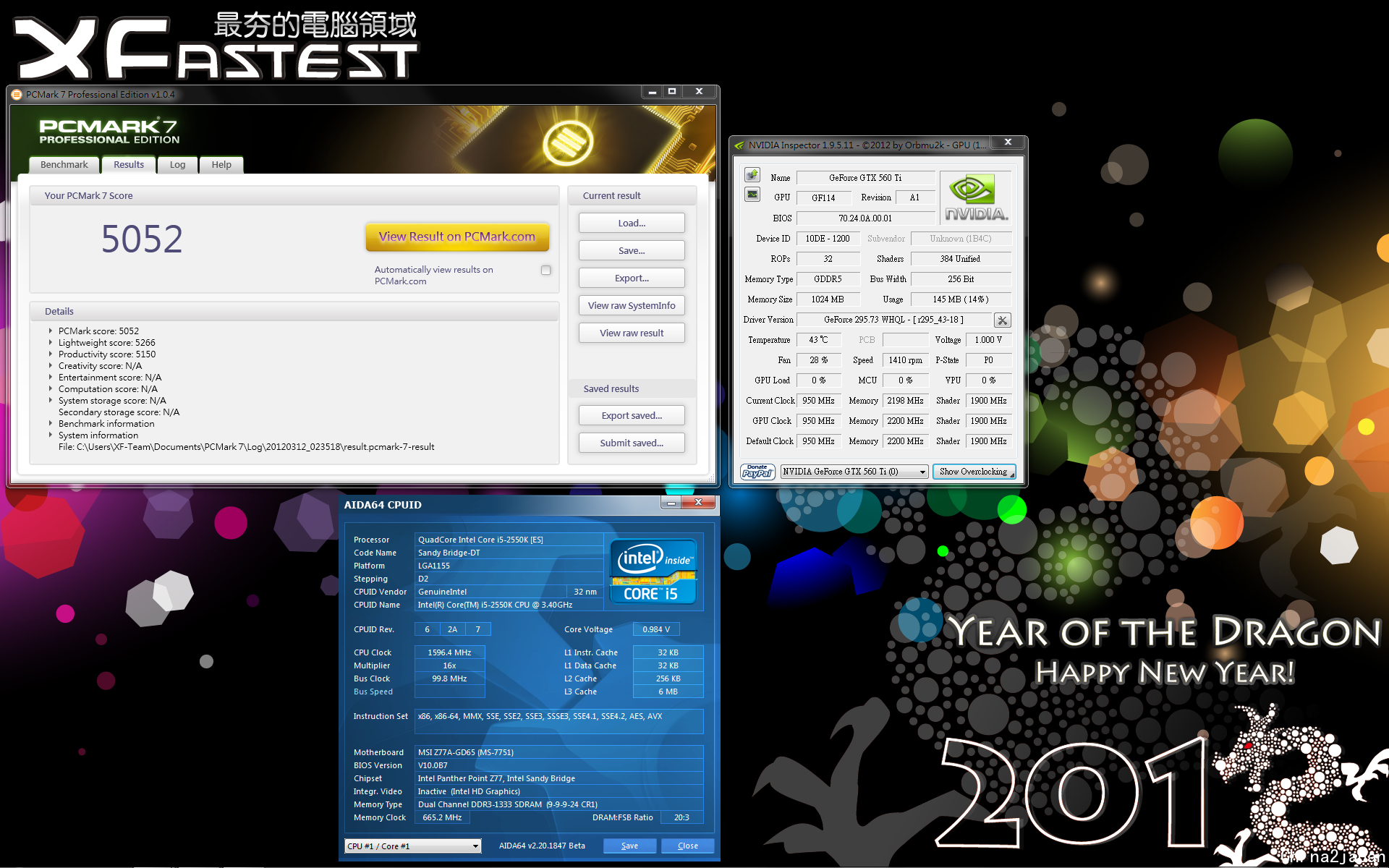

PCMark7
OC Genie II效能表現
按下主機板上OC Genie II按鈕,可以將CPU小超到4.2GHz,並直接代入XMP第一個參數,可惜的是Sandy Bridge CPU僅支援到DDR3-2133MHz

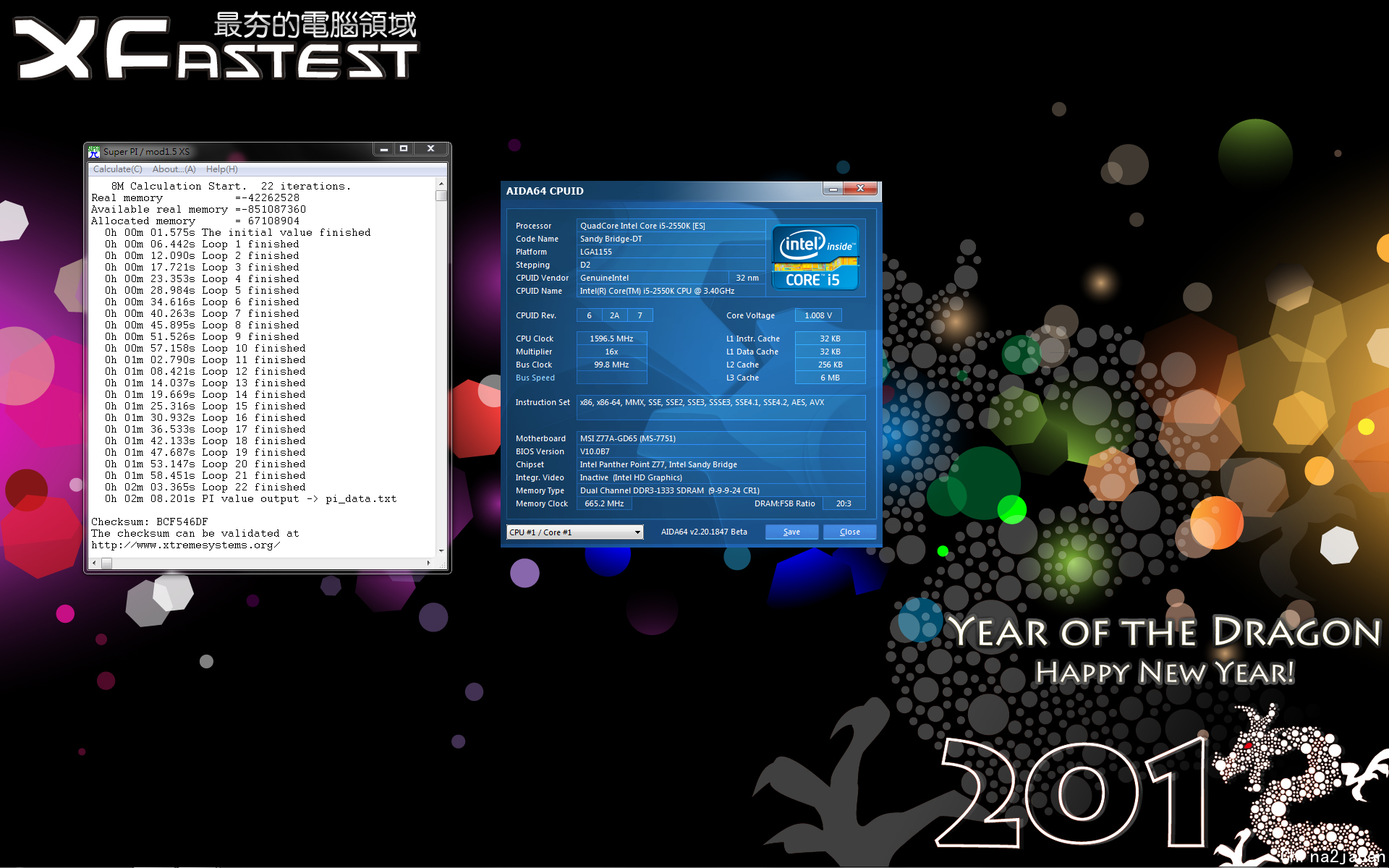

AIDA64 - CPUID

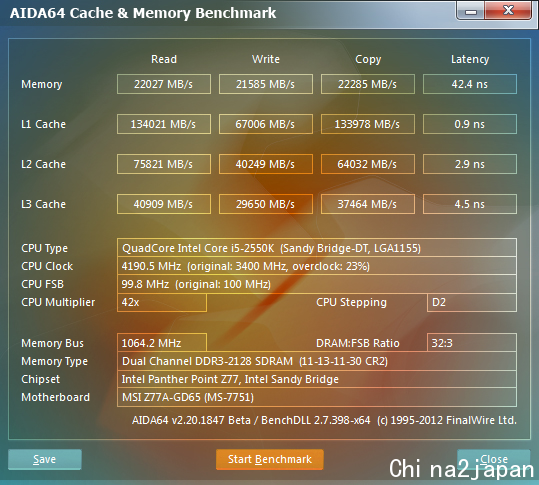

AIDA64 - 記憶體頻寬

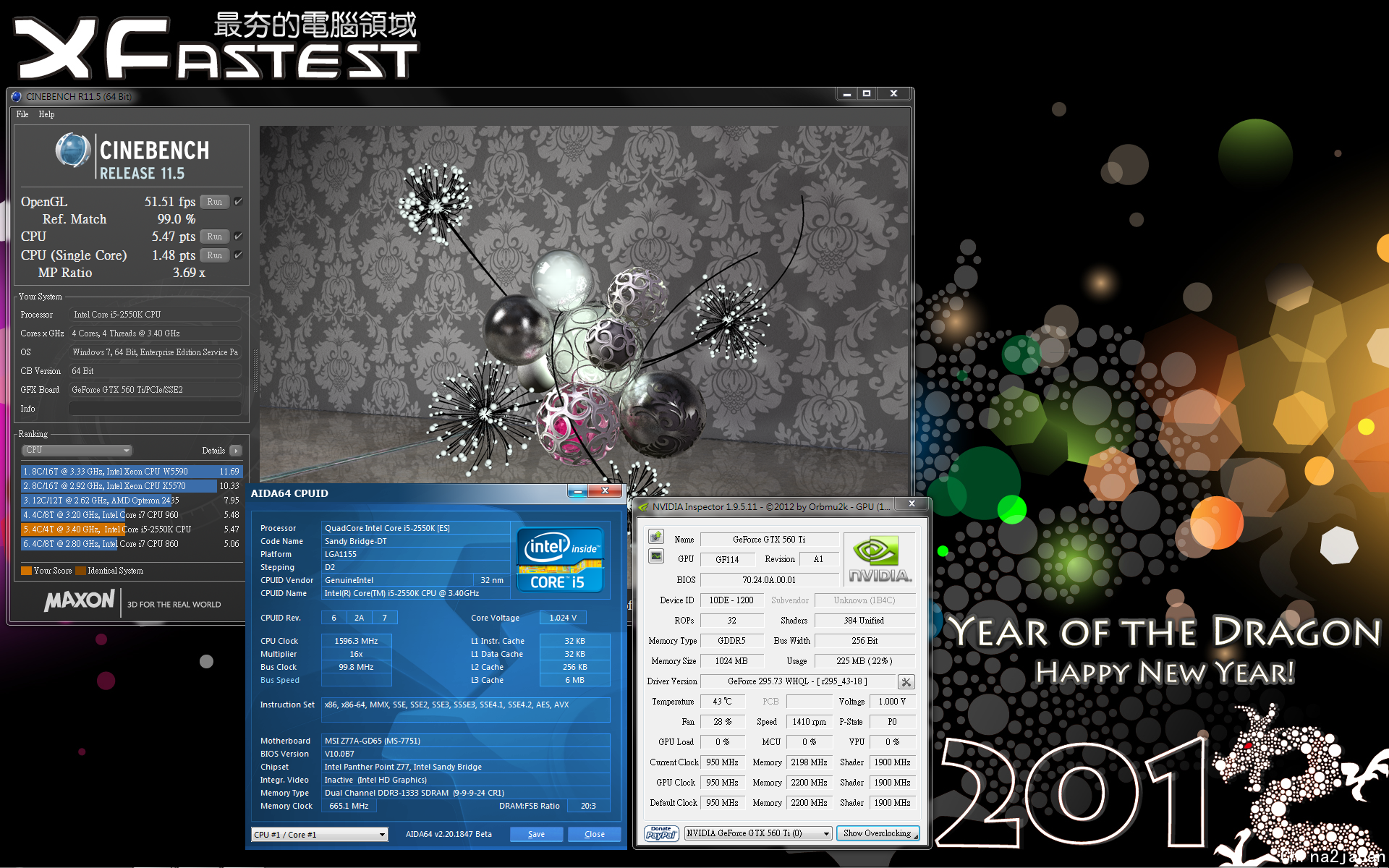

Cinebench 11.5 多執行緒圖形渲染
SuperPi
HyperPi
3DMark06

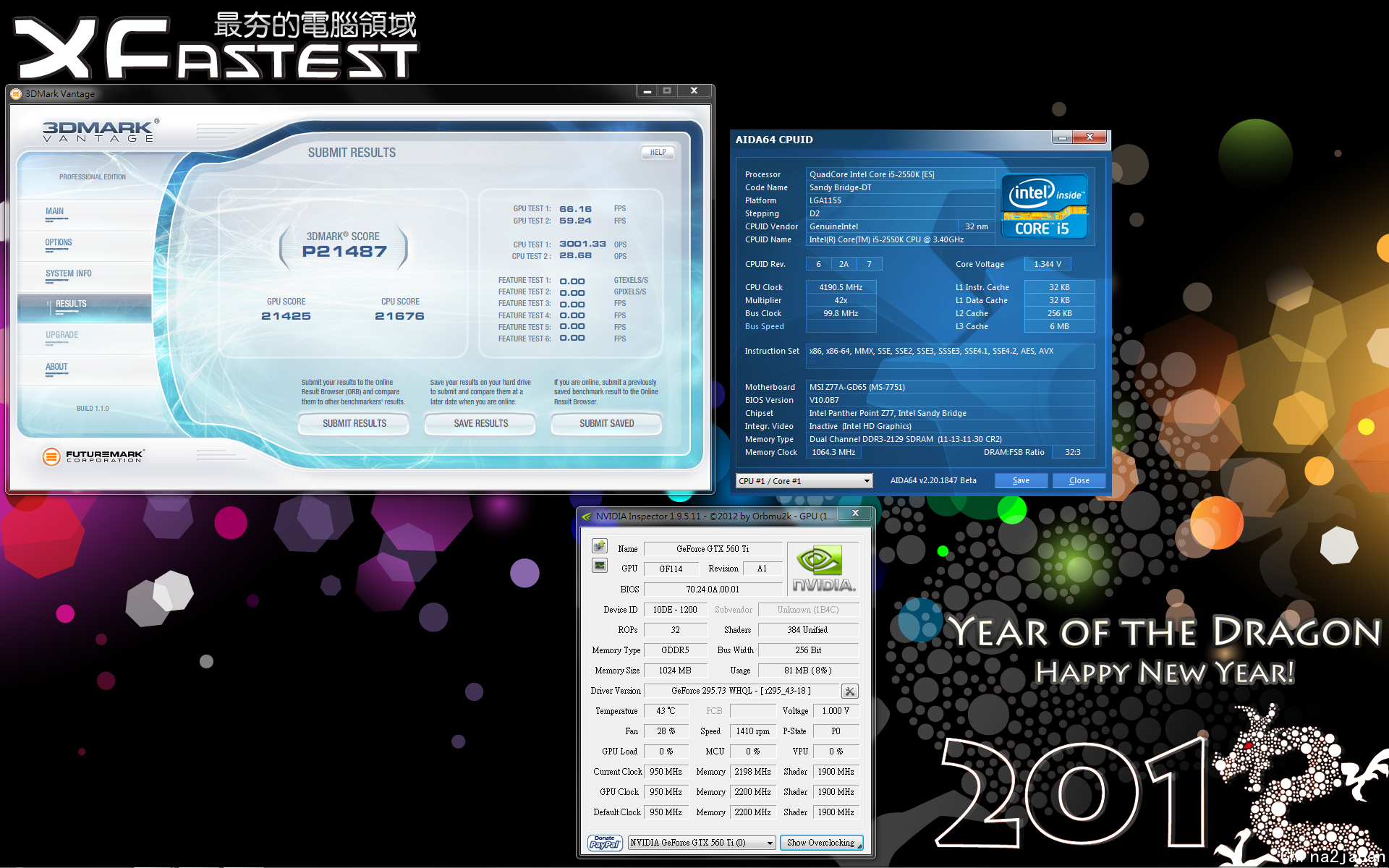

3DMark Vantage Performance
3DMark11 Performance
PCMark7
