華擎的X79產品線X79 Extreme9可說是Intel旗艦級的X79平台架構之下最頂級的用料產品；華擎提供另更豐富的LGA2011主機板作品無非就是有強大研發團隊和對於產品設計的堅持。此次就介紹ASRock X79 Extreme9 的主機板設計工藝。對於追求極緻的玩家一定不可錯過。

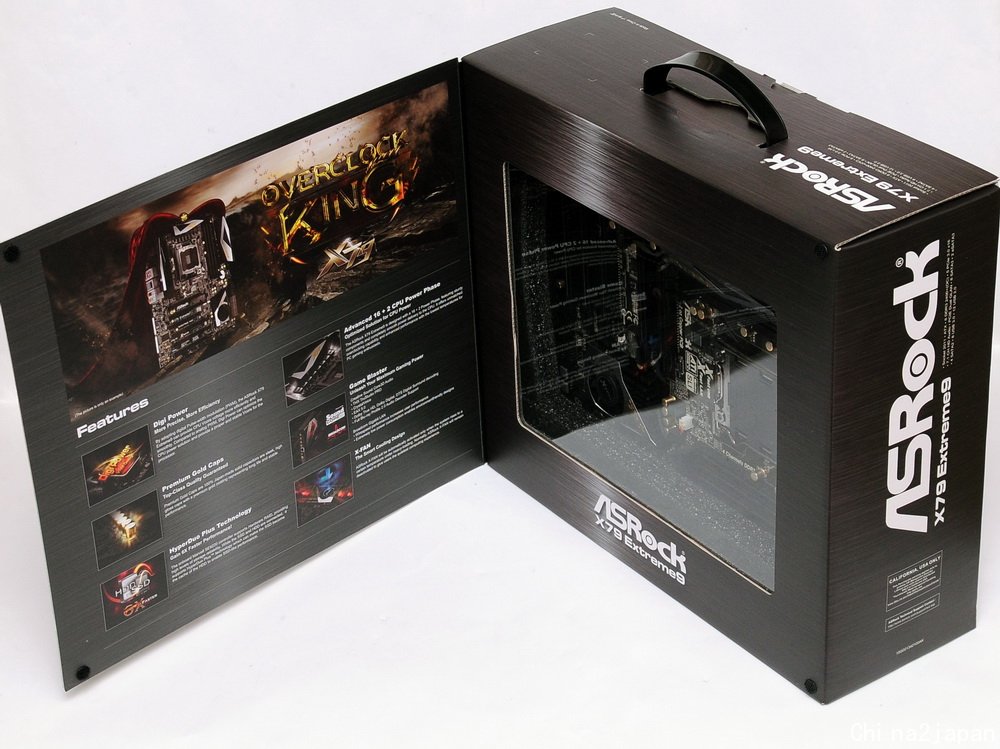

▲ASRock X79 Extreme9 產品包裝
▲華擎的X79 特色 PCI-E 3.0 ，XFast LAN、XFast Charger、XFast USB和一個最新的XFast RAM讓使用者在32為元OS也可充分使用超過4GB的記憶體

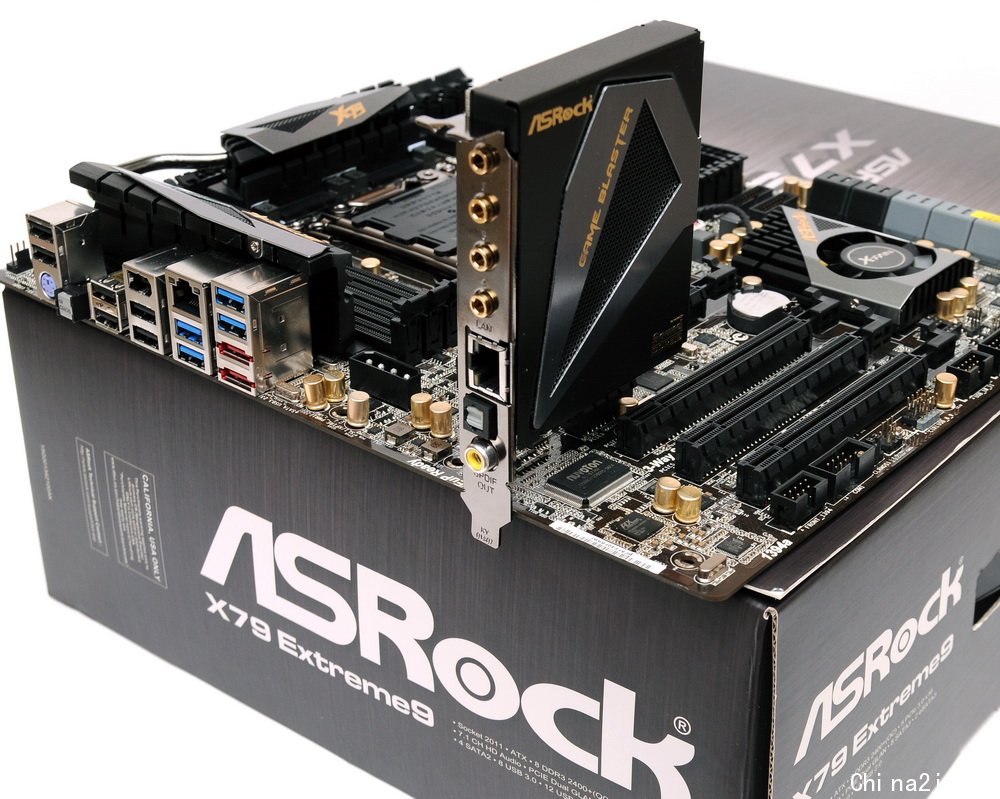

▲產品包裝內可以接看到X79 Extreme9
▲硬體設計特色
▲產品內包裝

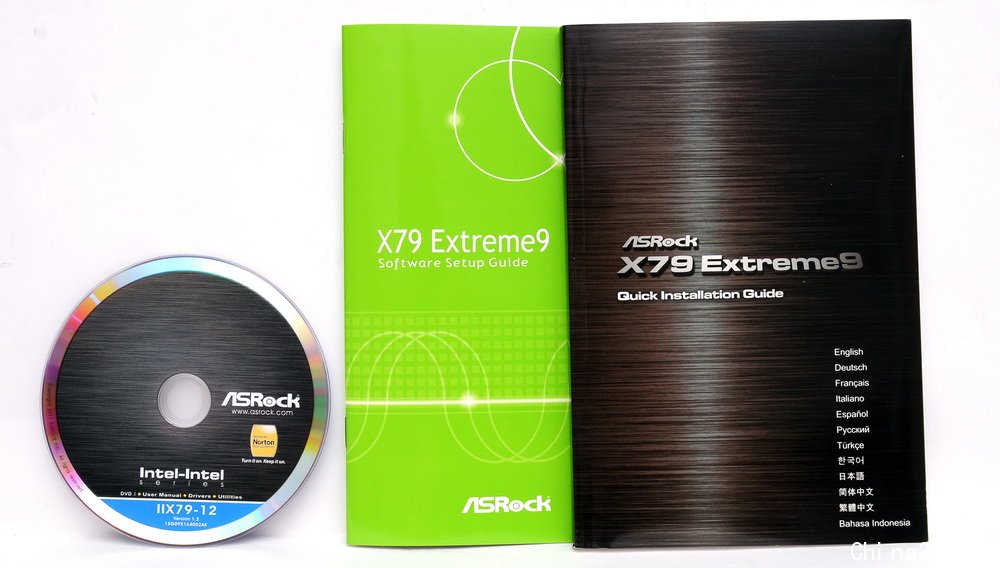

▲配件 說明說 和 光碟，說明說也有多國語系對於使用者來說很方便

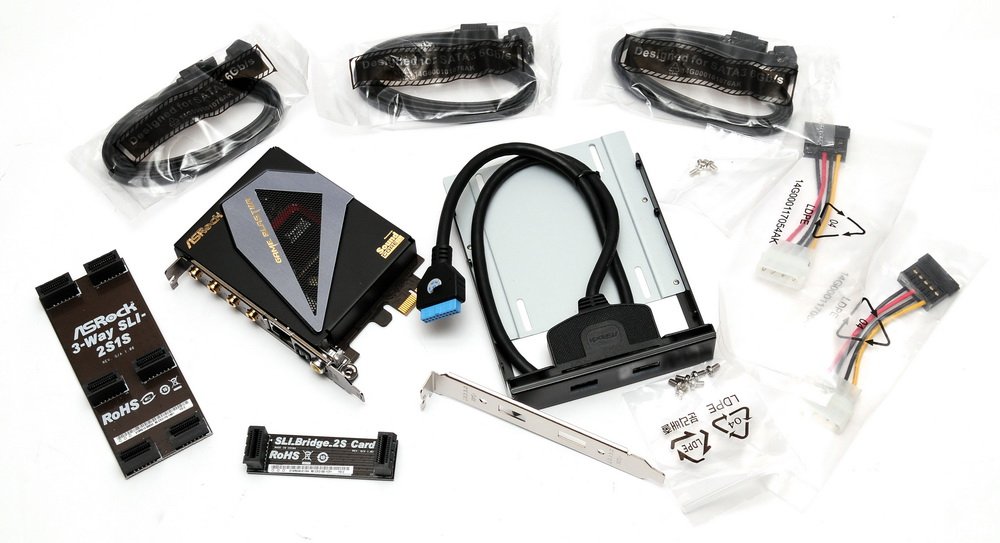

▲Extreme9 有豐富的配件

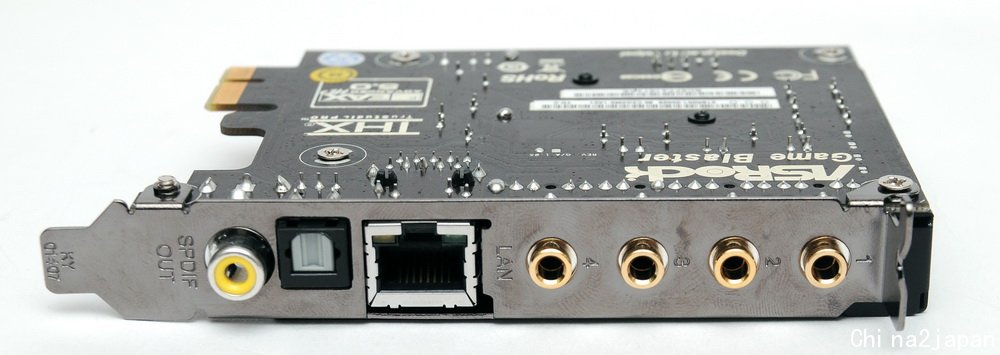

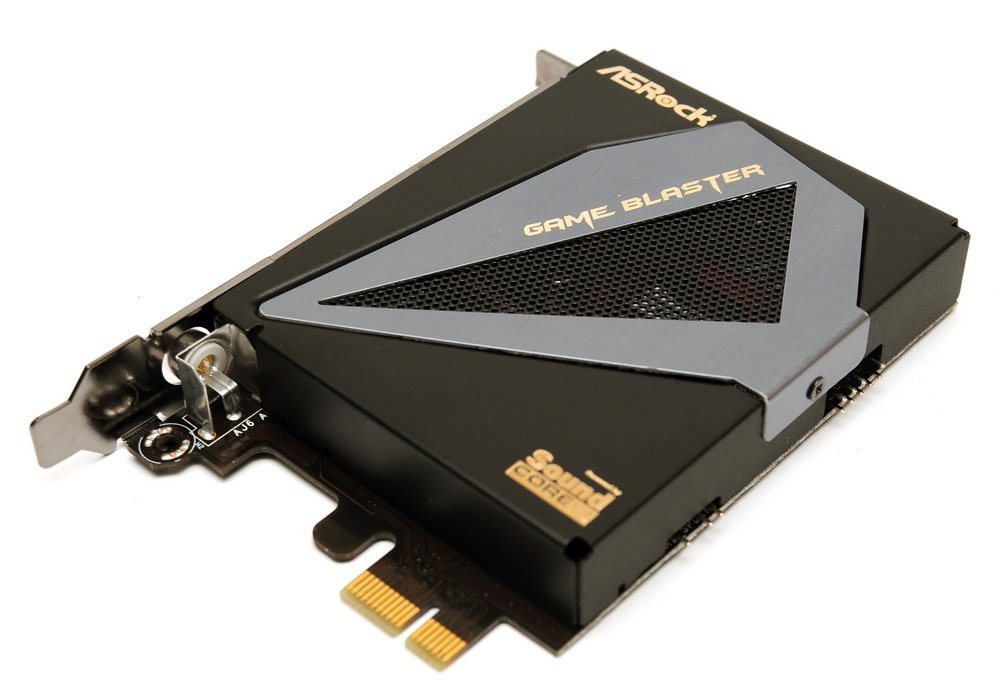

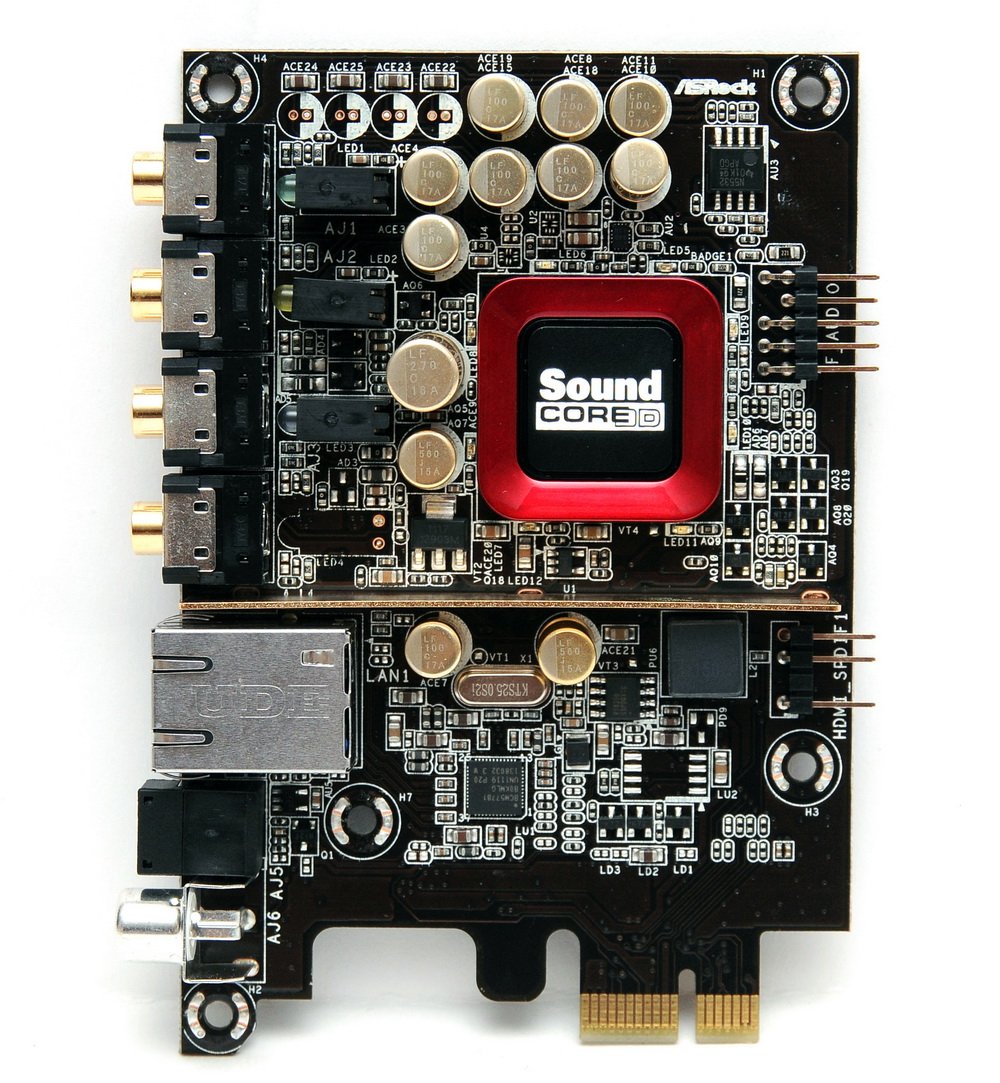

▲此次X79 Extreme9 的音效卡做成子卡
▲音效子卡內還有一個Broadcom BCM57781 1G的網路控制晶片
▲子卡接孔
▲此子卡為PCI-E x 1
外觀介紹

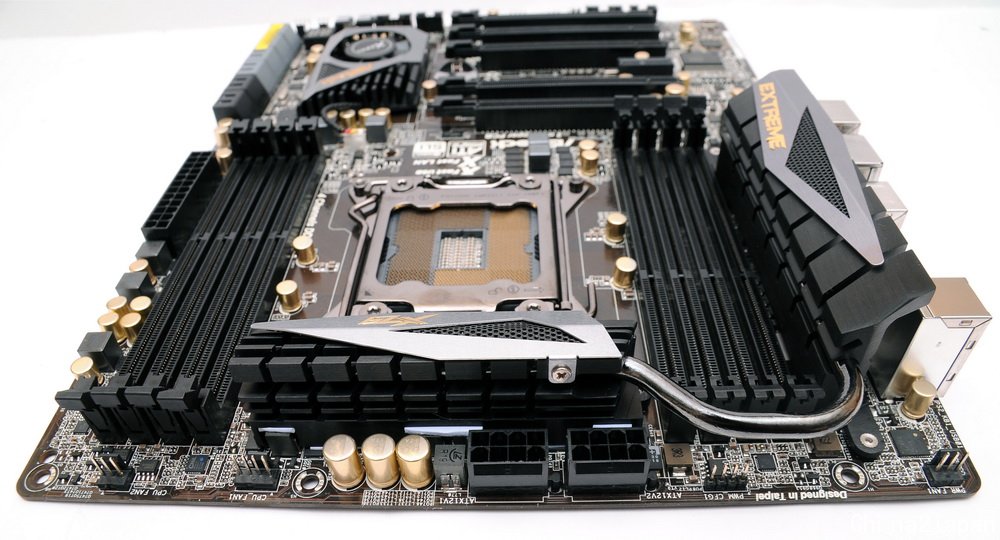

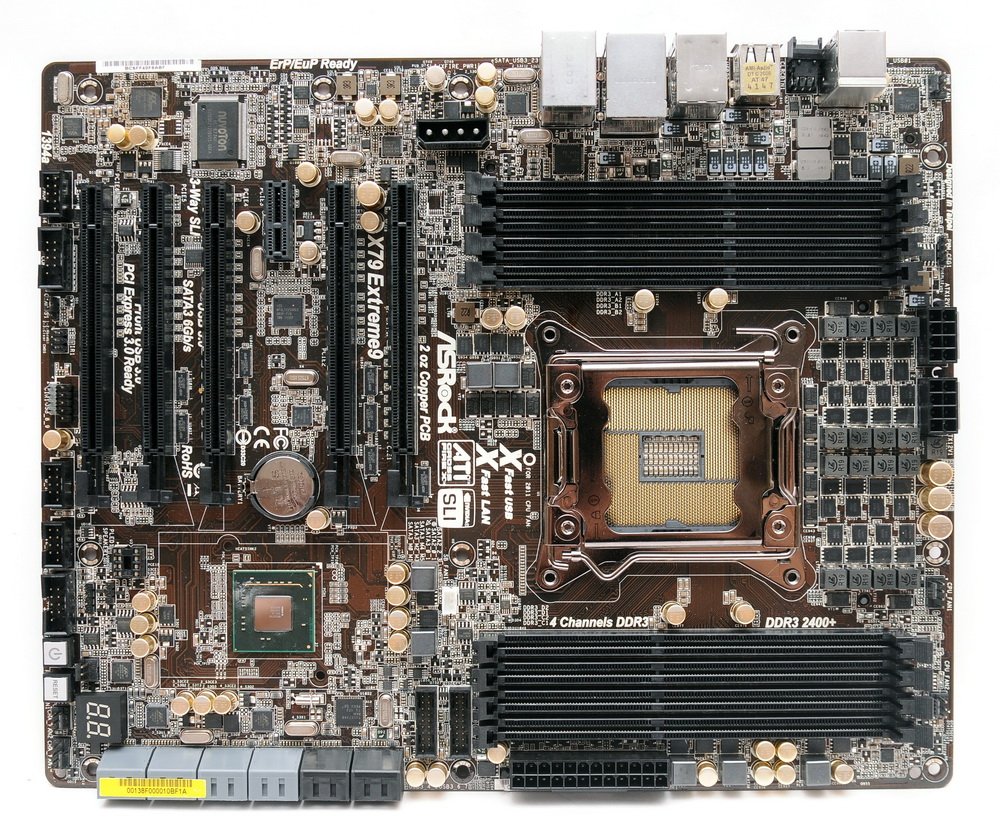

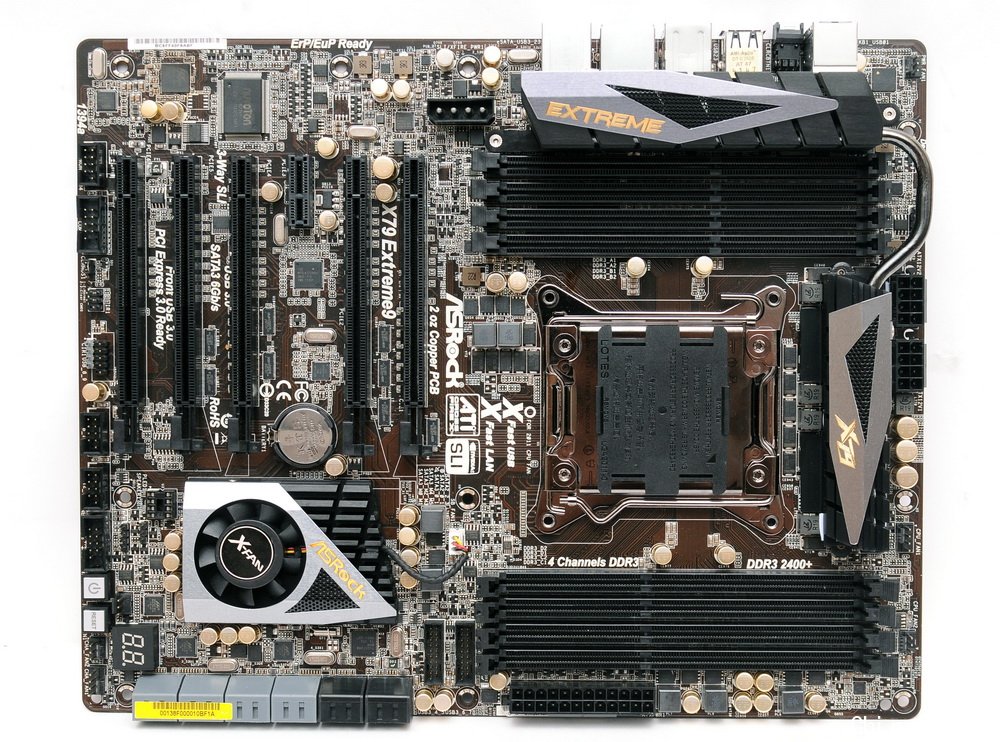

▲ASRock X79 Extreme9 本尊，以"黑金"為主題，黑色塑料的Slot搭配金色外殼的日系電容，營造出尊貴的質感

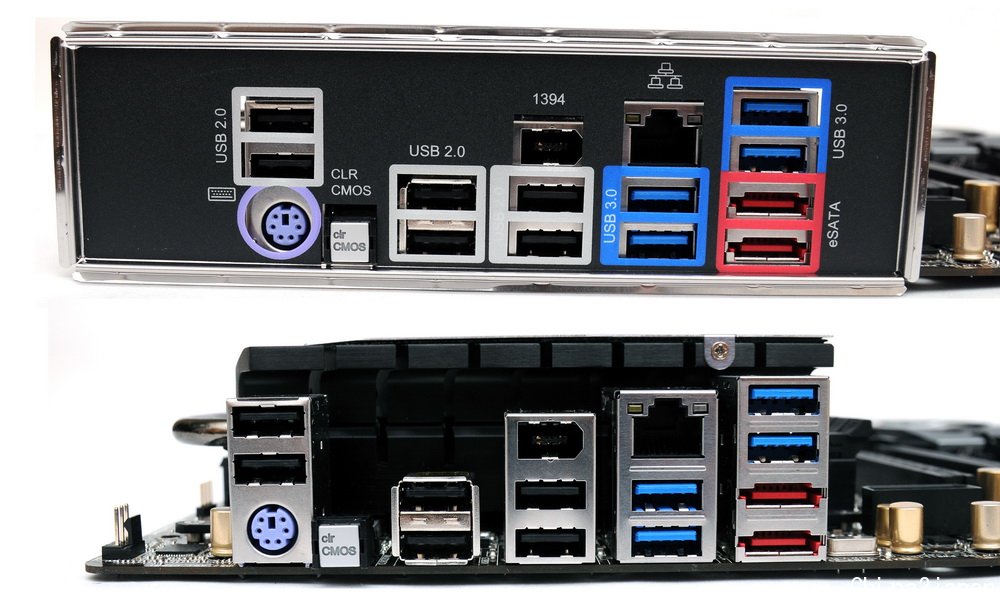

▲I/O Port

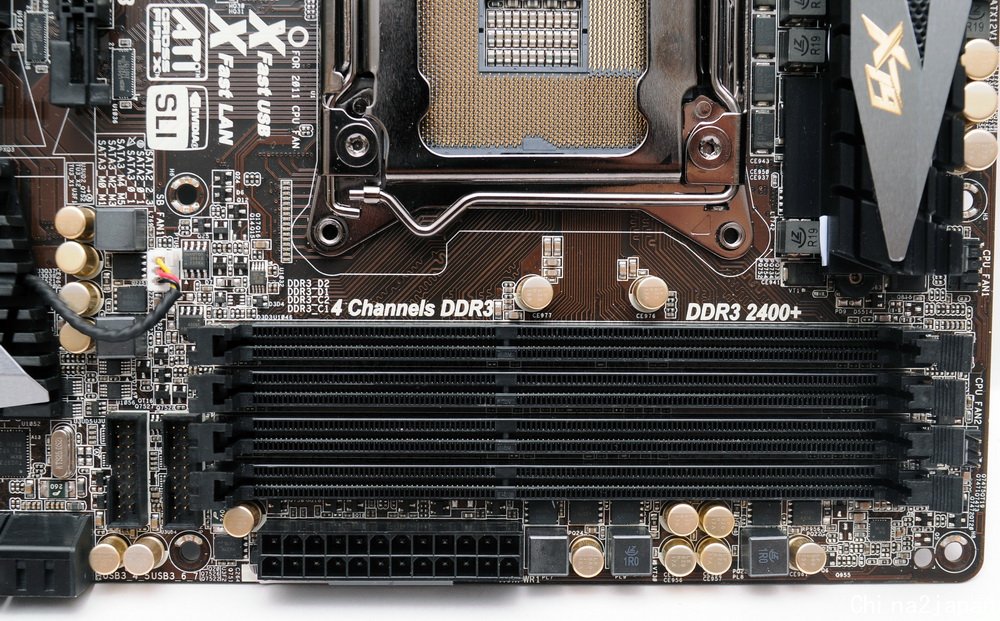

▲支援4通道 8 DIMM記憶體
▲X79 Extreme9使用強大的數位PWM電源，提供兩個8P EPS的電源輸入

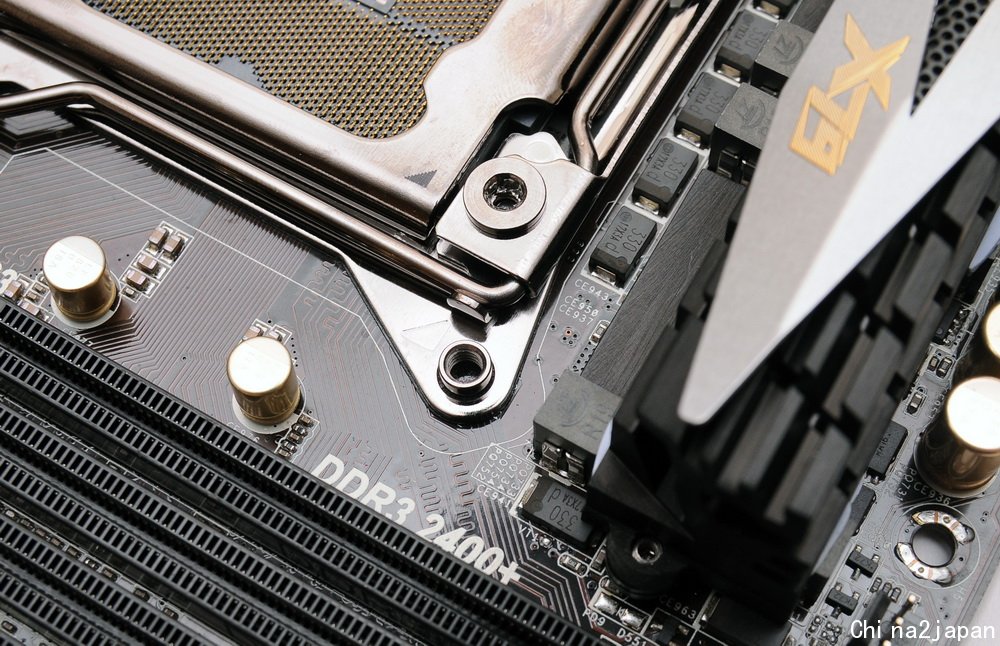

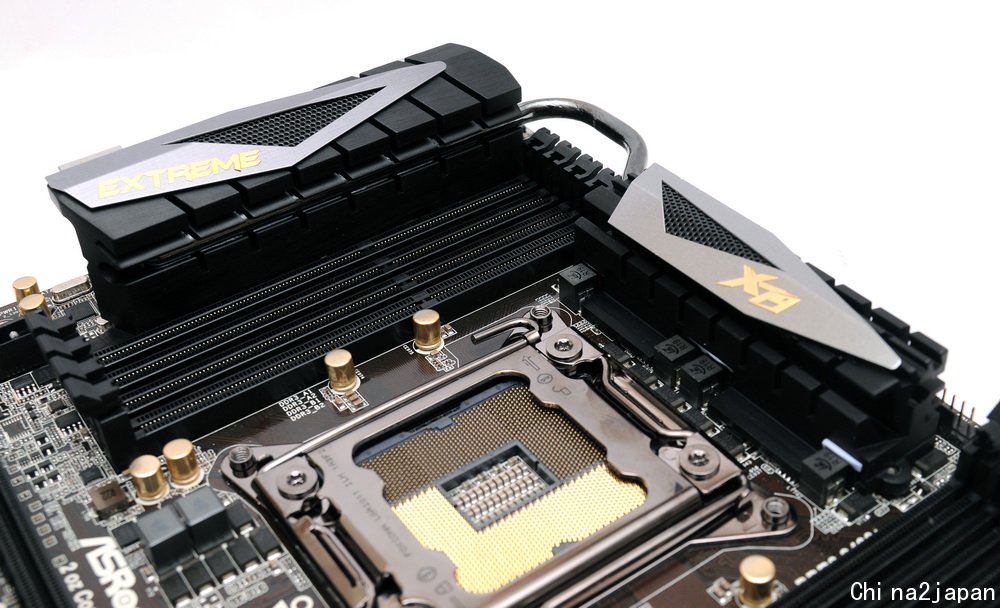

▲PWM供電散熱設

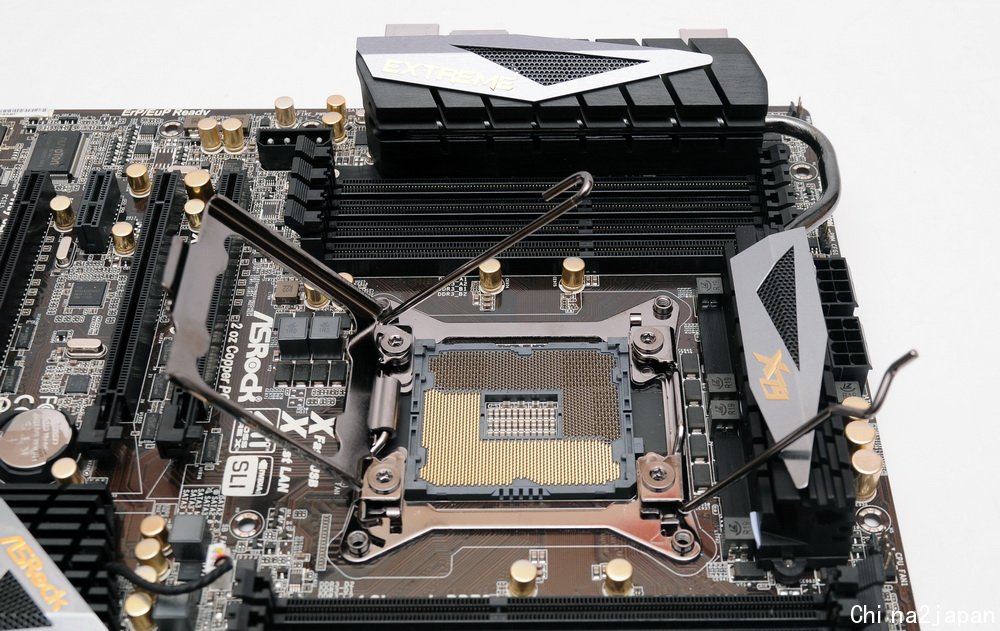

▲X79的CPU扣具皆採用雙扣式

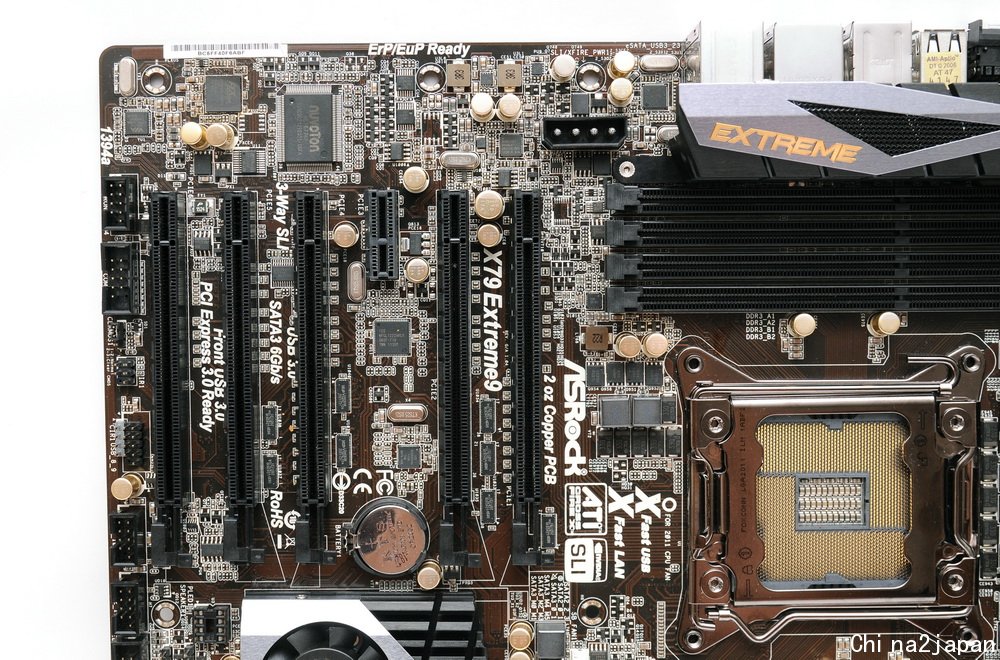

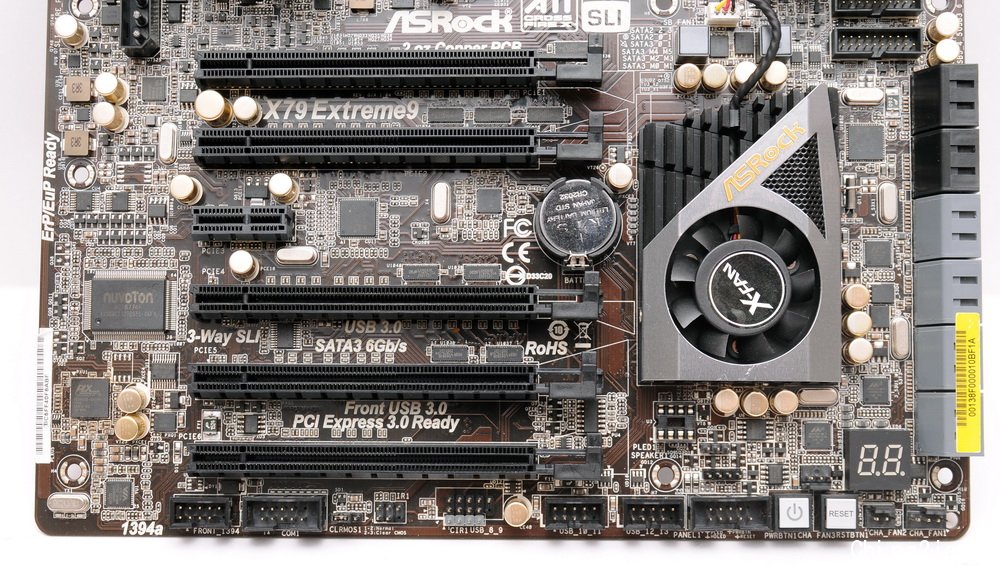

▲PCI-E Slot 支援 PCI-E 3.0
▲內建插槽配置~~也支援ASRock USB遙控器
▲南橋散熱器 採用主動式散熱

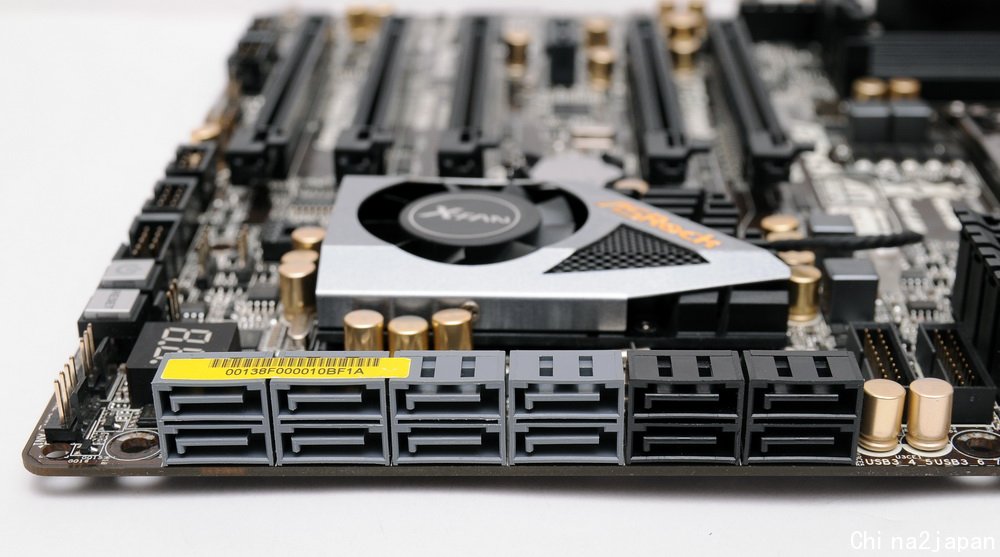

▲SATA Port 支援 SSD Cach功能Marvell® HyperDuo 使用88SE9220控制晶片 當然也是支援SATA 6GB/s
▲前置USB3.0 提供了2組 這是目前看到最多前置USB3.0的配置

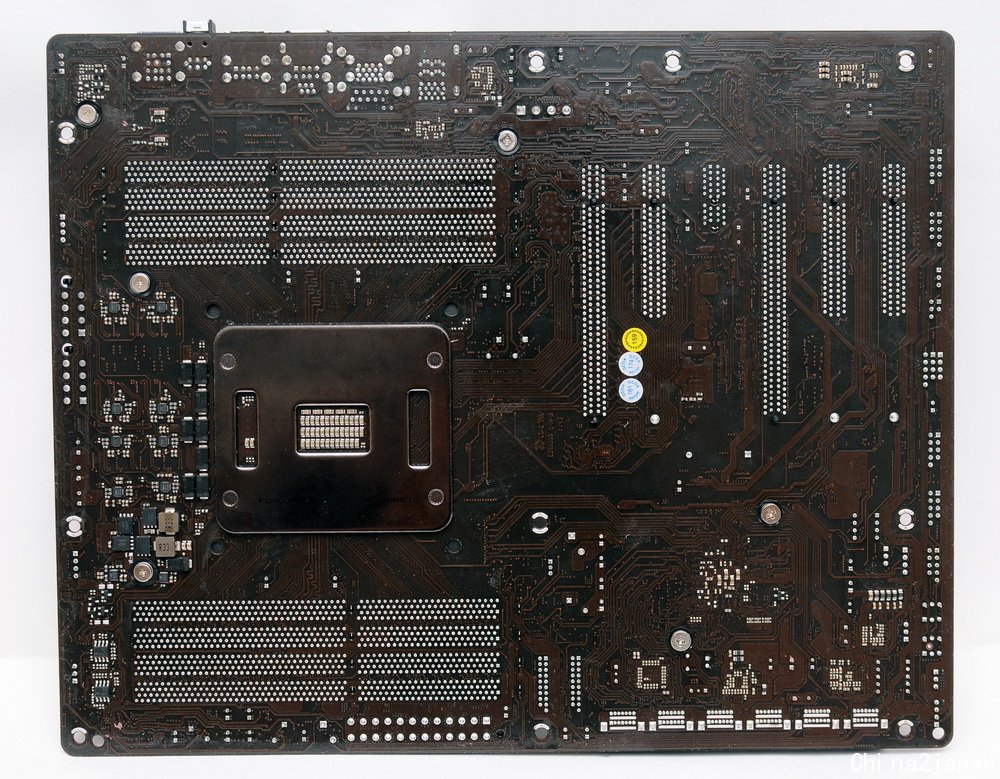

▲主機板背面還可以看到也用了很多零件，可見X79 Extreme9用料實在
▲CPU散熱器扣具 可以參考此篇說明http://www.xfastest.com//viewthread.php?tid=67713&extra=page%3D1
細部介紹

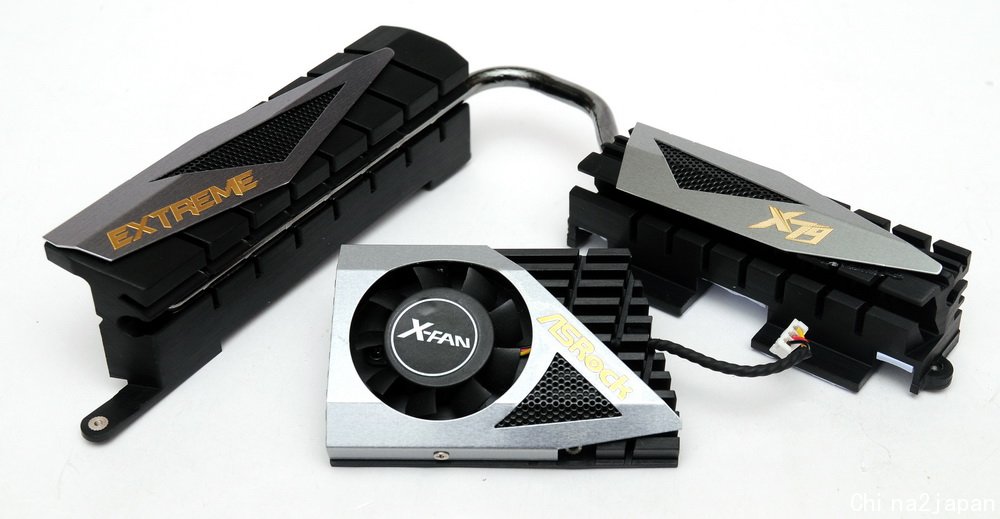

▲X79提供了2組散熱裝置於CPU供店和南橋

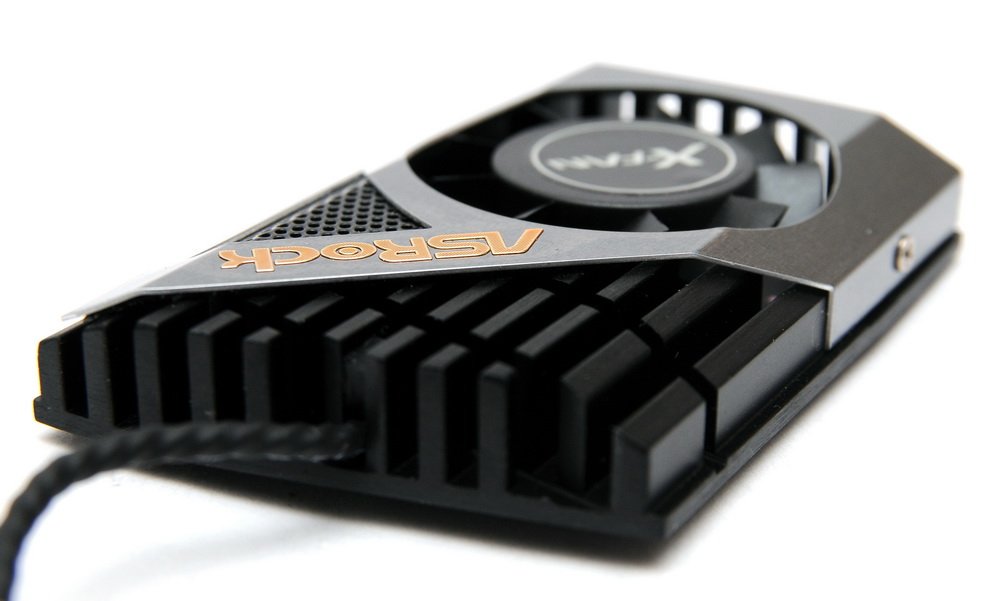

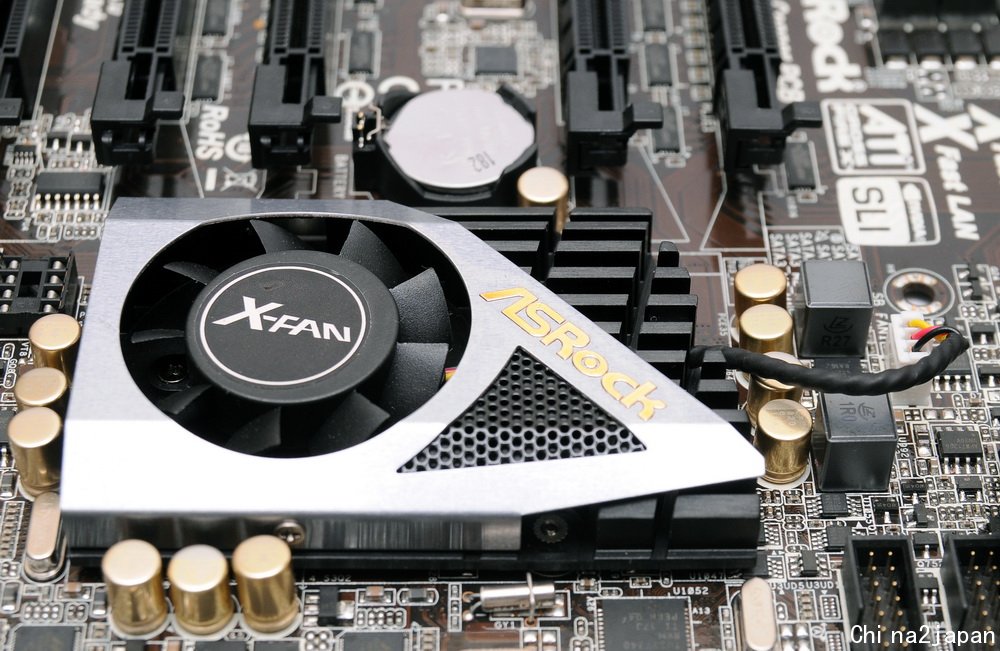

▲南橋部分採用主動式散熱
▲CPU共電視被動式散熱

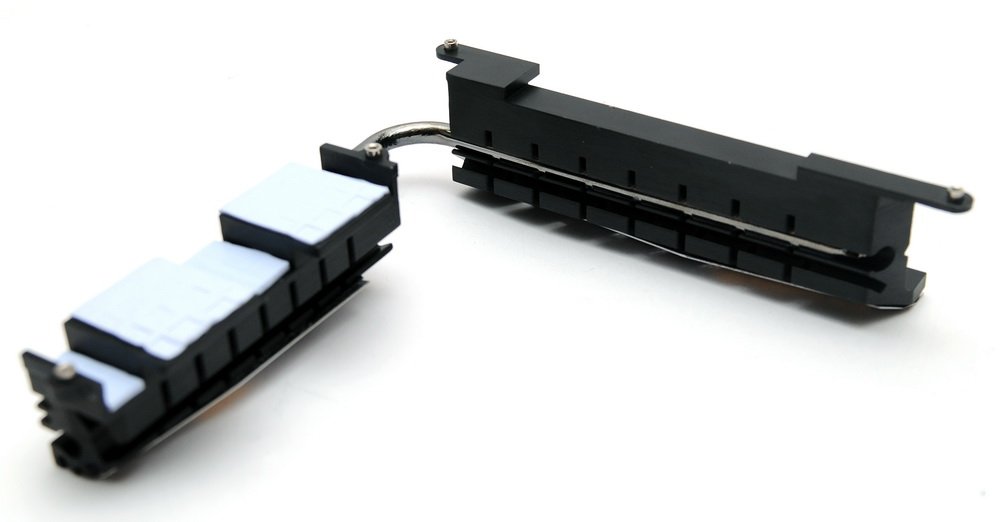

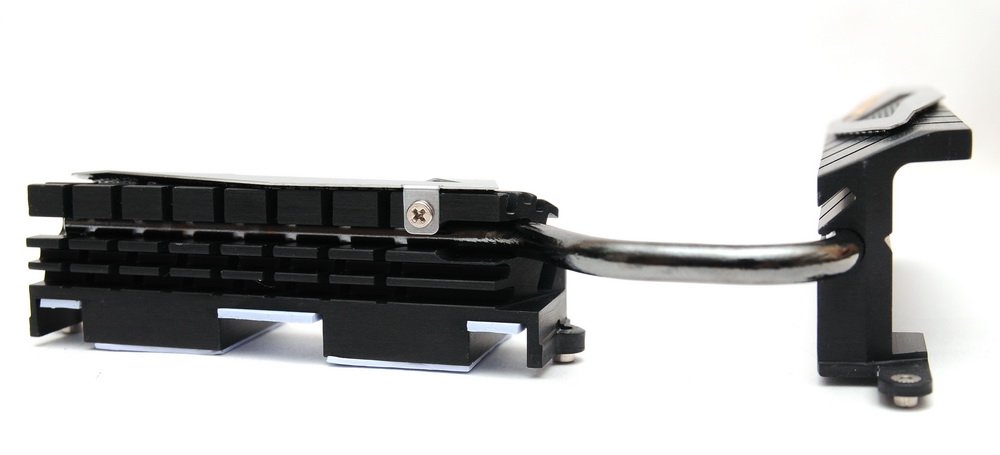

▲主要為 CPU數位供電散熱，並用熱管來擴大散熱面積
▲脫下散熱器的X79 EXTREME9 可以看到用料實在

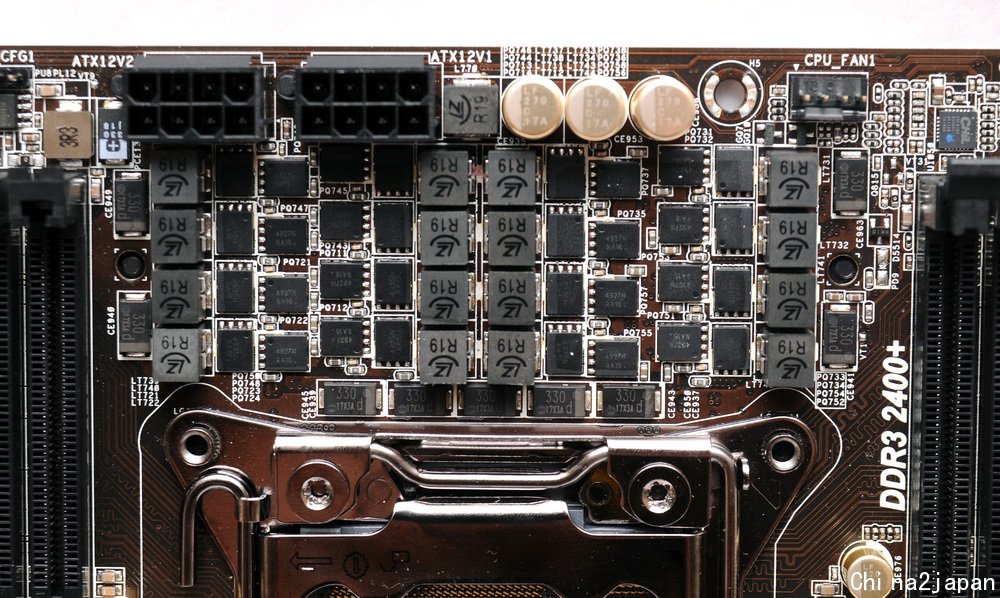

▲在CPU供電色計採用數位供電 16+2的設計

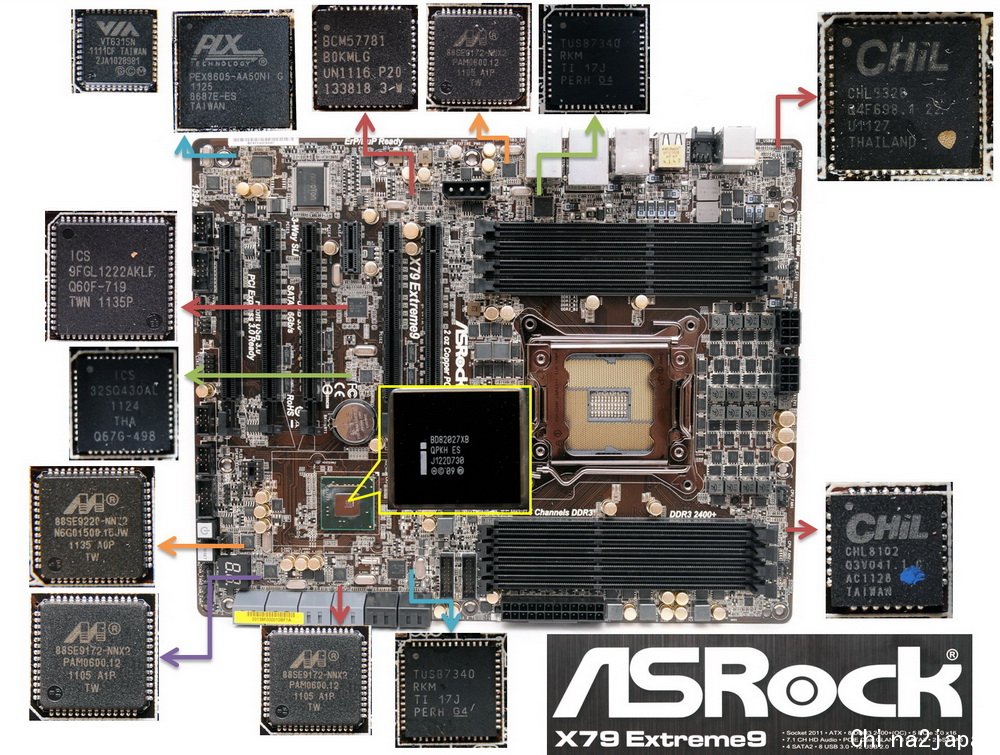

▲各控制晶片組說明
前後USB3.0採用TI SuperSpeed USB四埠主控制器獲USB-IF認證TUSB7340
Broadcom BCM57781 1G的網路控制晶片
使用88SE9220控制晶片支援Marvell HyperDuo和SATA 6GB/s
Marvell 88SE9172-NNX2 支援SATA 6GB/s
VIA VT6315N 支援 1394a
結論
Intel X79主機板可說是今年年底的重要產品之一，所以相對各家主機板上更是卯足全力設計此系列主機板，而華擎 ASRock X79 Extreme9可以讓筆者不佩服華擎在用料上的用心和研發團隊不停的創新設計；再來就是實機測試，請持續鎖定XF會帶給大家更多X79效能測試。以上介紹感謝收看~~~~
原帖地址：http://www.xfastest.com/viewthread.php?tid=67842&extra=page%3D1%26amp%3Borderby%3Ddateline%26amp%3Bfilter%3D2592000&page=1
