上個星期各廠的Gen3打的正火熱,尤其是國外知名媒體Techpowerup發表了一篇
MSI踢爆了Gigabyte的文件,這文件一發出也讓國內外各家硬體媒體轉載!
而台客兄在看過了那Techpowerup所發表的文章後,
也依MSI所指出只要有搭載Nvidia NF200跟PLX PEX8608晶片的MB就無法正確支援Gen3
提出了另家同樣有搭載這2個晶片MB廠的Asrock產品,發表了一篇
"大解密!Gen3主機板滿天飛~你的主機板真的支援PCI-E3.0嗎?!"一文
台客兄在此篇文章發出後,很不錯Asrock馬上在24小時內就有官方在此討論串下
回覆他們自家的產品Gen3設計基本架構為何!
但是片面文字相信各大網兄還是看的霧煞煞(畢竟有圖有真相),所以台客兄就在這幾天到處
查詢一些架構圖來看,查證Asrock所說的是否所實!
但那堆架構圖大家可能看的會更霧煞煞,所以台客兄又在製作簡單圖表來檢視Asrock的產品!

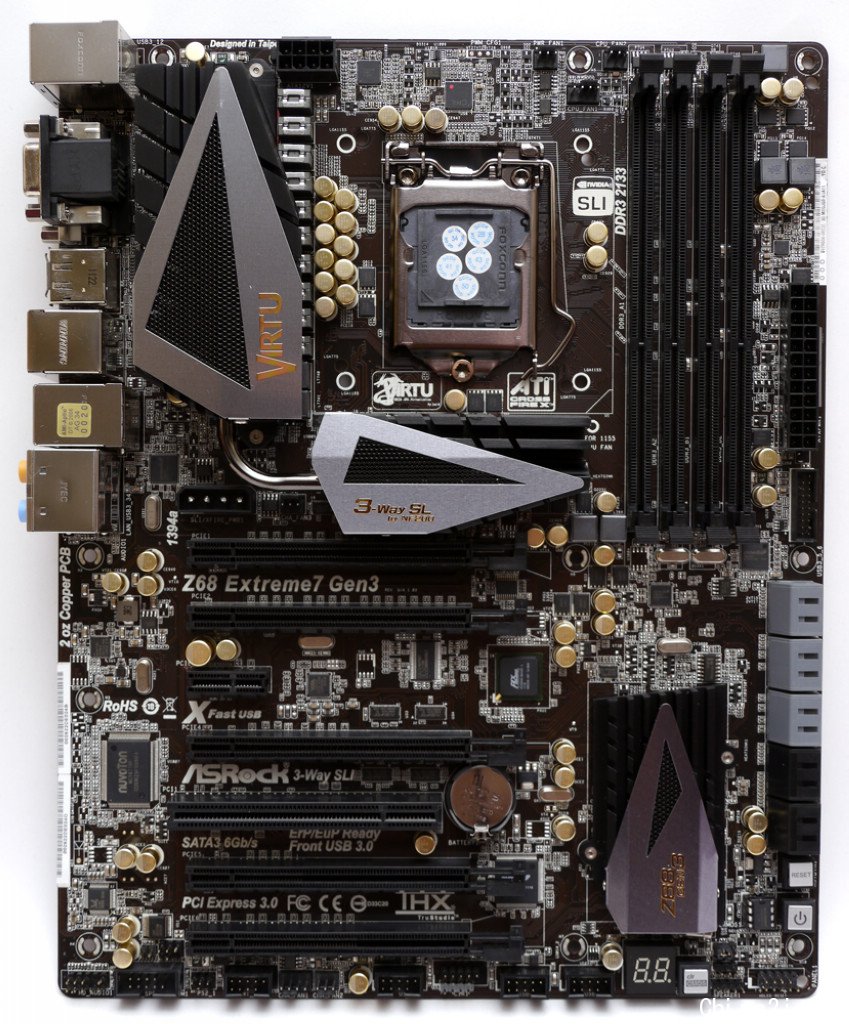

這次台客兄就直接拿Asrock支援PCI-E3.0的Gen3主機板5款內的
Z68 Extreme7 Gen3來分析,因為這款都有搭載Nvidia NF200跟PLX PEX8608晶片

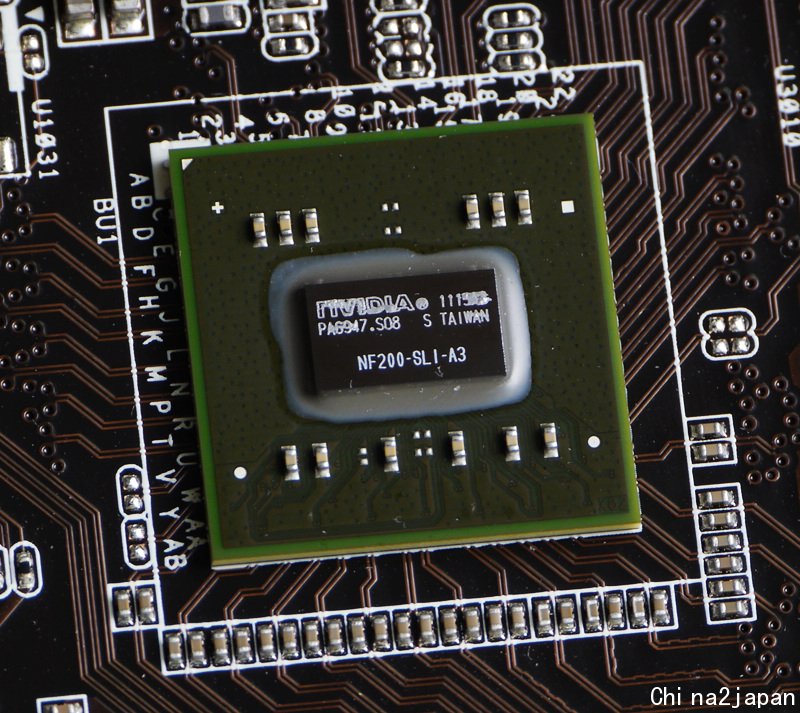

先來看Z68 Extreme7 Gen3的Nvidia NF200

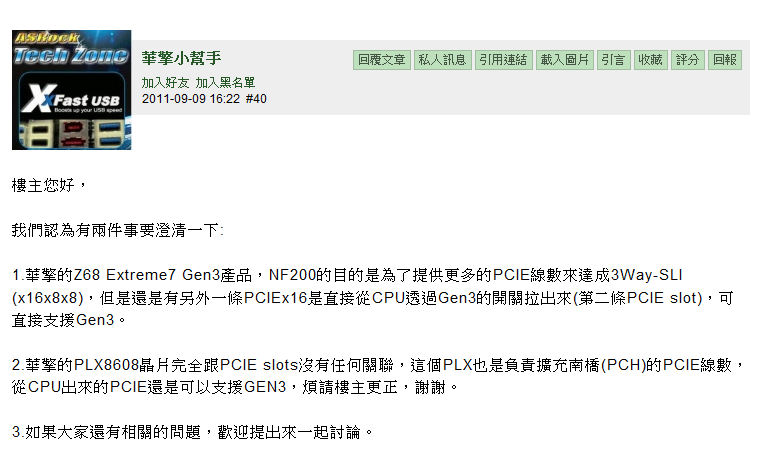

以下為Asrock所回覆的:
1.華擎的Z68 Extreme7 Gen3產品,NF200的目的是為了提供更多的PCIE線數來達成3Way-SLI(x16x8x8)
但是還是有另外一條PCIEx16是直接從CPU透過Gen3的開關拉出來(第二條PCIE slot)可直接支援Gen3

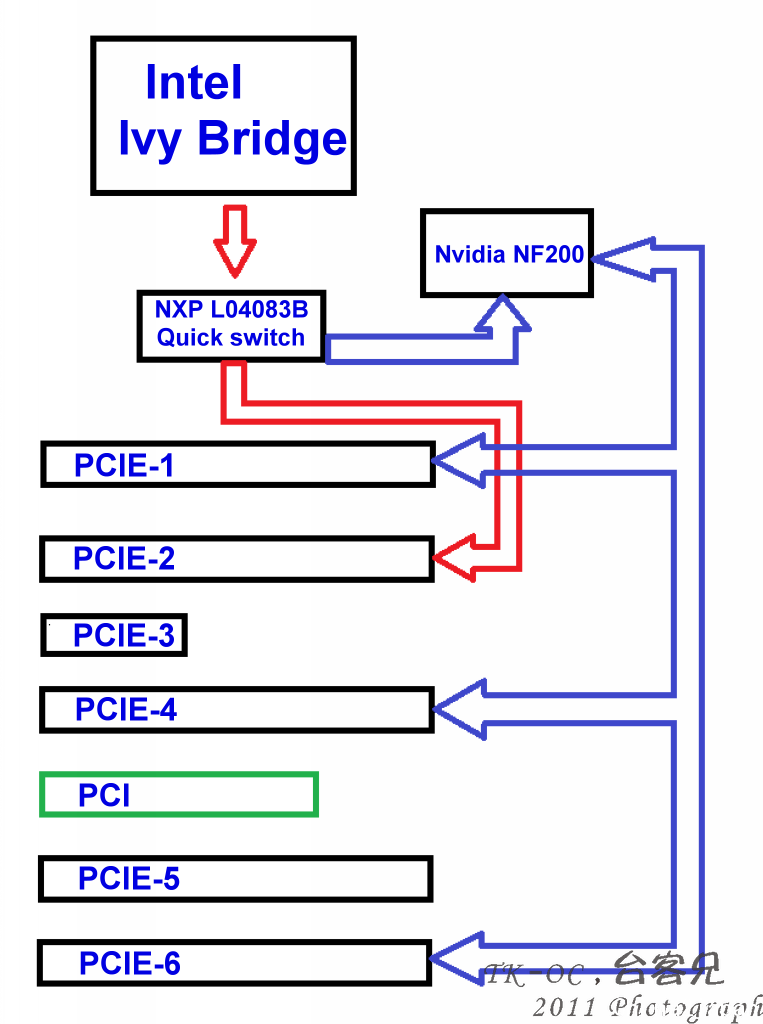

所以台客兄查證結果來分析畫了簡單架構圖
依上圖因該不難理解了!
Asrock NF200晶片設計跟Gigabyte Z68X-UD7-B3的NF200晶片設計方式不一樣!
Asrock是由Intel Ivy Bridge拉出一條Gen3總線經過NXP L04083B的Gen3 Quick switch
單獨連接PCIE-2插槽達成Gen3的支援
而另外的NXP L04083B的Gen3 Quick switch晶片在拉出一條總線經由Nvidia NF200晶片
連接至PCIE-1,PCIE-4,PCIE-6來達成2,3Way-SLI
所以以Z68 Extreme7 Gen3架構來說Gen3的支援僅限於單卡,且一定要插在PCIE-2插槽才能運作!
如需要組2,3Way-SLI就還是依然是運行Gen2
-----------------------------------------
在來是上一篇台客兄所提到的PLX PEX8608晶片
以下為Asrock所回覆的:

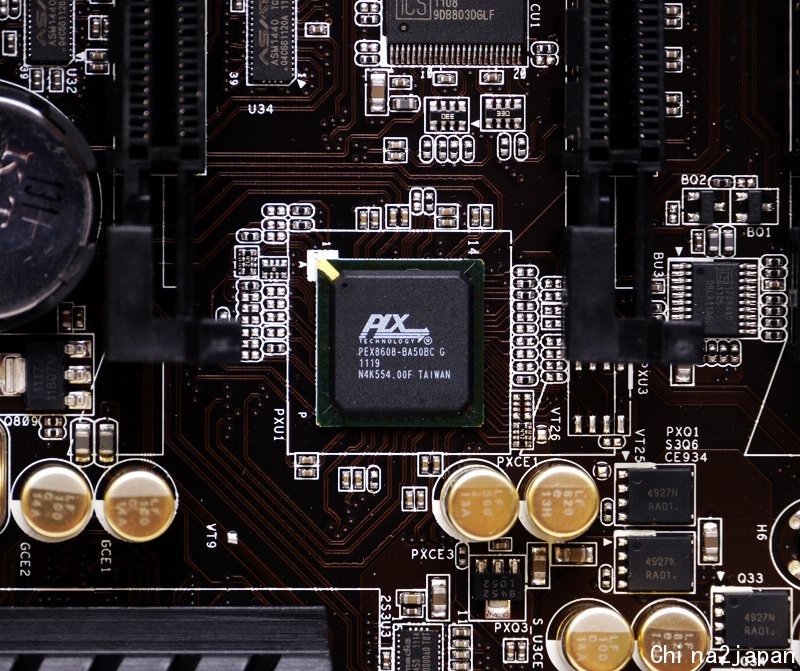

2.華擎的PLX8608晶片完全跟PCIE slots沒有任何關聯,這個PLX也是負責擴充南橋(PCH)的PCIE線數
從CPU出來的PCIE還是可以支援GEN3
好!台客兄來翻成白話文!
簡單來說台客兄在上一篇的論點在查詢架構圖後是錯誤的!

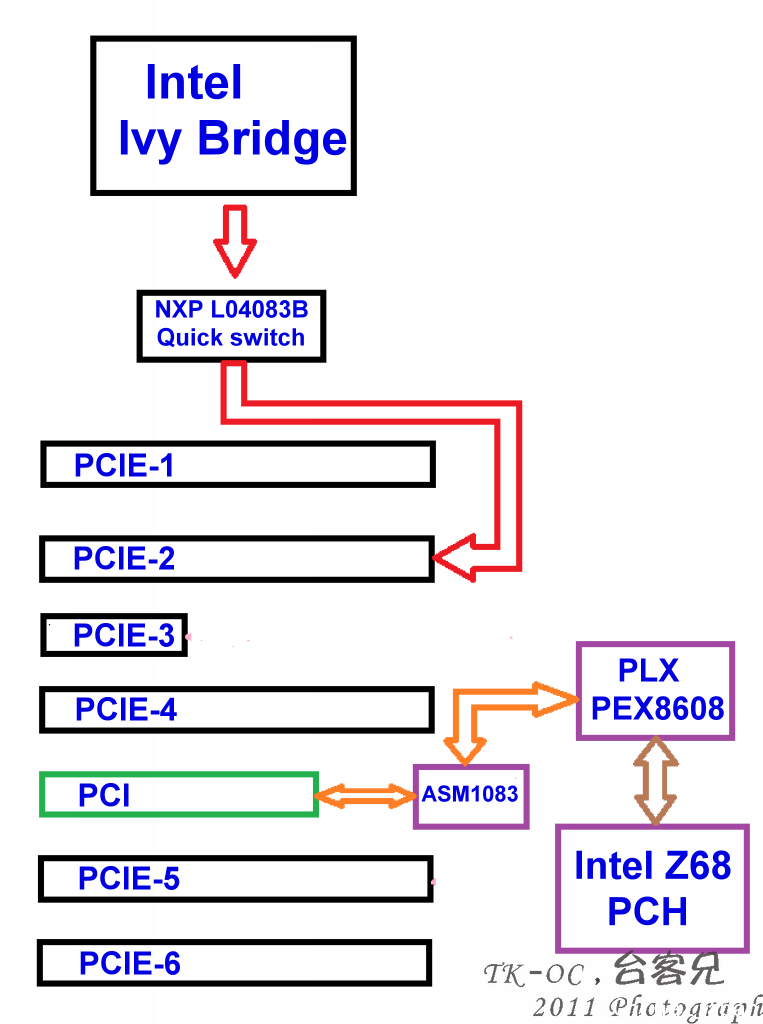

下圖為Asrock PLX8608晶片小弟分析畫了簡單架構圖
上由圖可以發現Asrock的PLX8608晶片是跟PCH所連接至PCIE-3(1X),PCIE-4(4X)
完全跟NXP L04083B的Gen3 Quick switch沒有任何關係,所以是否有PLX8608是不影響Gen3的支援
------------------------------------------
最後在看到上方的架構圖後應該會發現還有一條PCI
大家都知道現階段新的PCH已經沒有提供PCI通道了!那MB上的PCI是從哪來的!
好吧!既然圖都畫成這樣了就順便介紹一下現階段新架構的MB PCI插槽哪來的!
以Asrock來說幾乎都是採用asmedia ASM1083

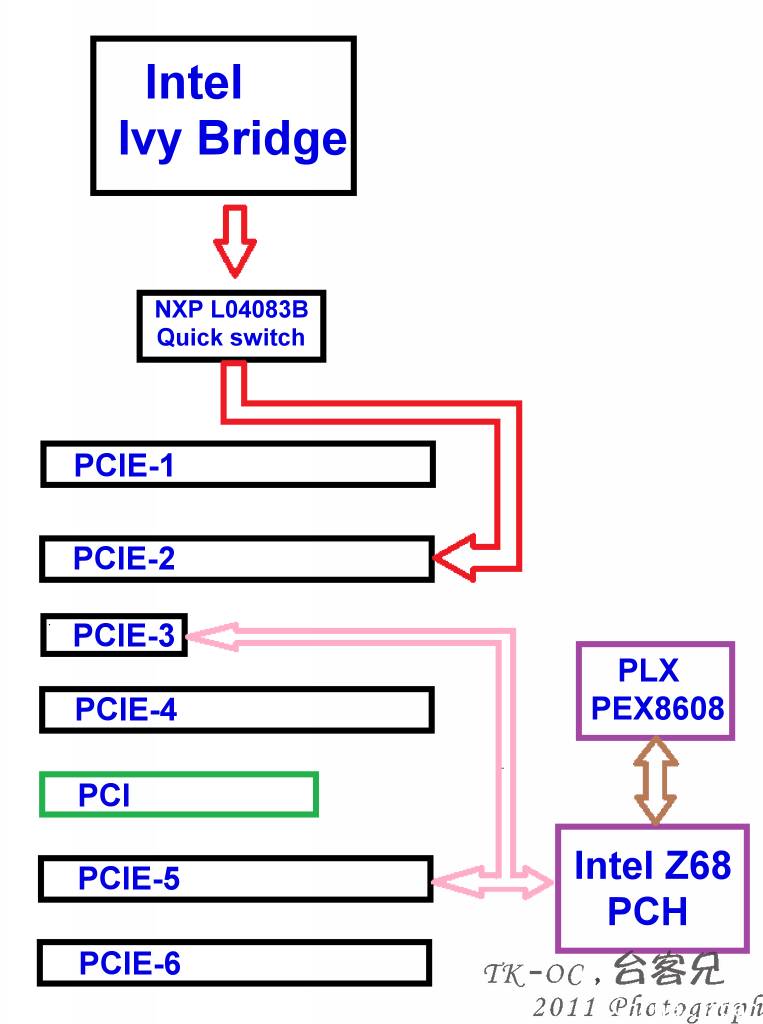

下圖為asmedia ASM1083晶片小弟分析畫了簡單架構圖
由上圖就可以知道PCI插槽是由PCH拉出一條給PLX8608晶片
在由PLX8608晶片來分配頻寬給其它設備!

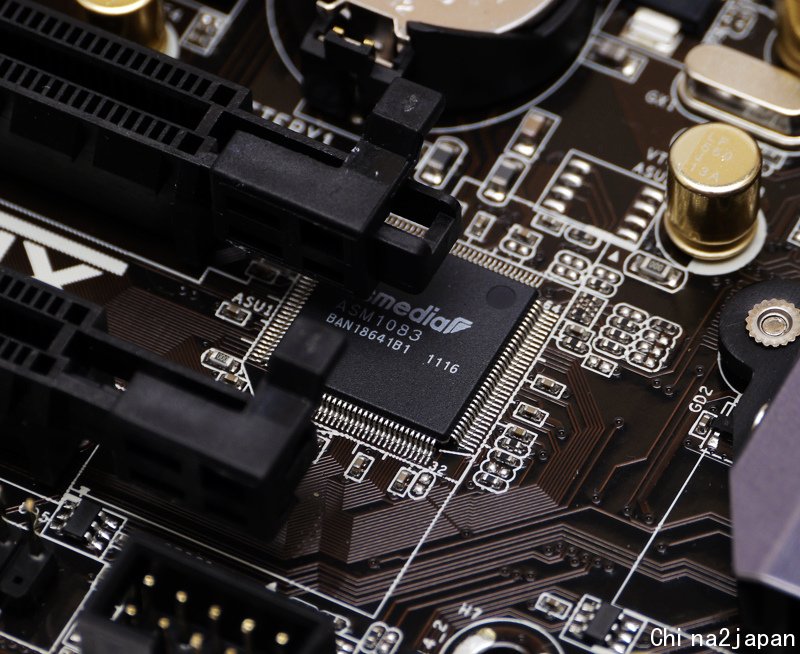

而要達成PCI插槽就需要就由PLX8608晶片連接至PCI-E轉PCI晶片asmedia ASM108
所以PCI晶片就是這樣達成的啦!
-------------------------------------------
總結:
在這場Gen3大戰雖然Intel Ivy Bridge&VGA都尚未到位!
但各MB廠都已經開始在著手設計,生產支援Gen3的產品
讓先購買的消費者日後不必在花大錢就可直接使用Gen3的規格!
至於市面上都已經發售支援Gen3的Asrock,MSI的產品現階段看來日後應該比較沒問題!
至於Asrock雖然在這場MSI踢爆了Gigabyte大戰中無端捲入NF200晶片跟PLX8608晶片
無法使用Gen3的疑雲,但在第一時間就有官方在討論串中解惑大家的疑雲了!
反觀Gigabyte真是不可取,未使用Gen3 Quick switch的產品卻宣稱全系列都可以支援Gen3
到現在也不見官方出來說明是使用何種神力來達成!
大家都以知道反正沒意外一定又再度使用Rev神功了
先前先購買的玩家最後到官網看一定會看到,GA-XXXX-XXXX Rev1.0 Rev2.0 Rev3.3
然後在註明PS:Rev1.0無法支援Gen3規格(笑)
MSI就屬於穩紮穩打就讓產品確定可以支援Gen3就好了!
ASUS表示:可樂+爆米花已經準備好了!
剩下的就等Intel Ivy Bridge&VGA都到位!真相就大白了!
~END台客兄~
