在Intel推出採用LGA2011的SandyBridge-E處理器後，在主機板專業技術皆屬於領先地位的技嘉科技同步在第一時間發表多款X79主機板，為了明確鎖定各個不同的定位，產品明確地定義各種不同功能取向的X79主機板，包括頂級的G1 Assassin 2、主打超頻性能的X79-UD7、中階的X79-UD5以及入門款的X79-UD3四款不同訴求的主機板，滿足不論是精打細算想一嚐LGA2011平台高效能的處理速度或是追求速度極限的超頻玩家不同的需求。在進入X79平台後，技嘉同時發佈”3D Power ”以及”3D BIOS” 技術，這兩個新的技術訴求也不在侷限於頂級的使用者才享受的到，即使是使用入門款的X79-UD3也能享受到這兩個新技術所帶來的好處!!
這次收的技嘉X79-UD3主機板，在售價及產品定位都是LGA2011平台較為親民的選擇，先來看看主機板的各項外觀設定:

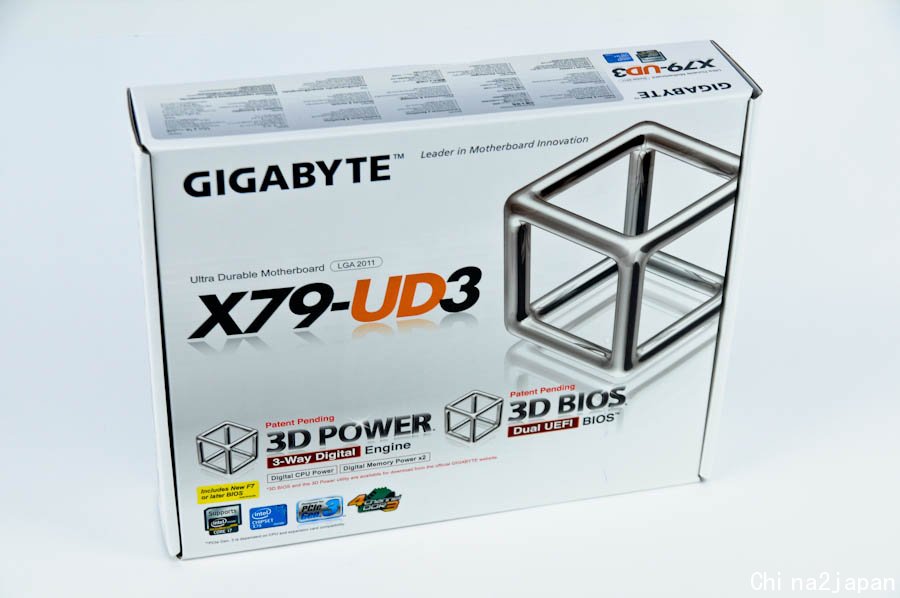

彩盒外觀採全新風格，3D POWER & 3D BIOS兩個新技術很醒目的列在彩盒上方，右上部分也搭配了3D主題設計了個金屬質感的方塊圖案。相較先前自家的各式主機板彩盒設計，簡單俐落的說明各項特色的X79-UD3風格顯得較為清爽素雅帶著蘋果簡約風，小弟個人比較偏好這樣的風格，那你呢??

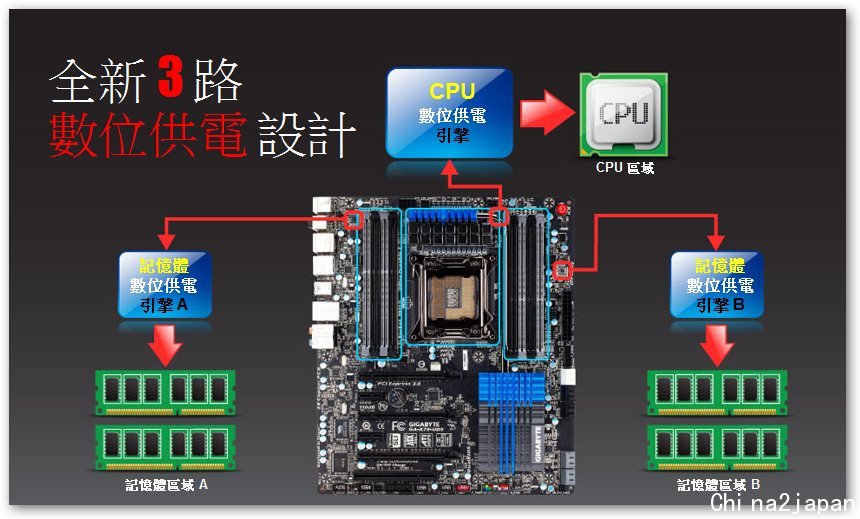

主機板的彩盒背面則對這次主打的兩項技術說明，初聽到這兩個口號的玩家們口能會一頭霧水，簡單的說，3D Power指的是3路數位供電，分別提供給CPU及四通道記憶體數位PWM供電，數位供電能夠提供更穩定的電力用以發揮良好的超頻能力，對於超頻的玩家有不小的幫助。數位供電對於記憶體的好處更是不少，除了前面提到的供電穩定之外，更能防止因為過度超頻而造成記憶體燒毀損壞的風險。至於3D BIOS，這裡就先賣個關子，後面再幫各位說明囉!!
除了前面幾項的特色外，X79-UD3同樣也支援PCIe Gen3的規格。
對於主機板相關設定駕輕就熟的進階玩家來說，使用手冊常是被自動忽略掉丟在包裝盒內的重點。因小弟拿到的是英文版X79-UD3，所以使用手冊和驅動程式光碟都都還是英文版，可以確定的是目前在零售通路買到的X79-UD3都會是內附中文版的使用手冊與驅動程式光碟。

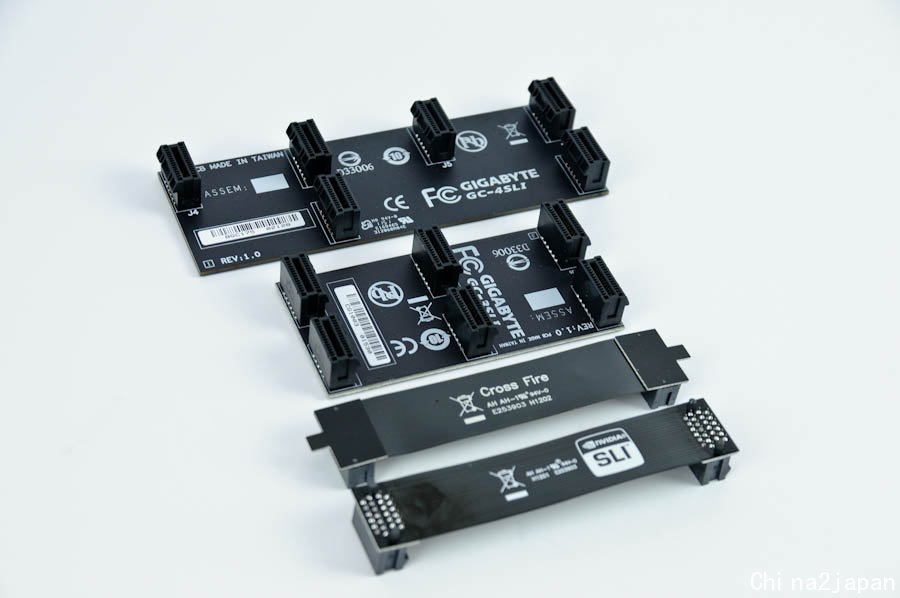

對於設定在入門級X79主機板來說，附上多種SLI & CrossFire X的橋接器算是相當有誠意，對於熱衷於跑多張顯示卡極限數據的玩家省去不少麻煩。

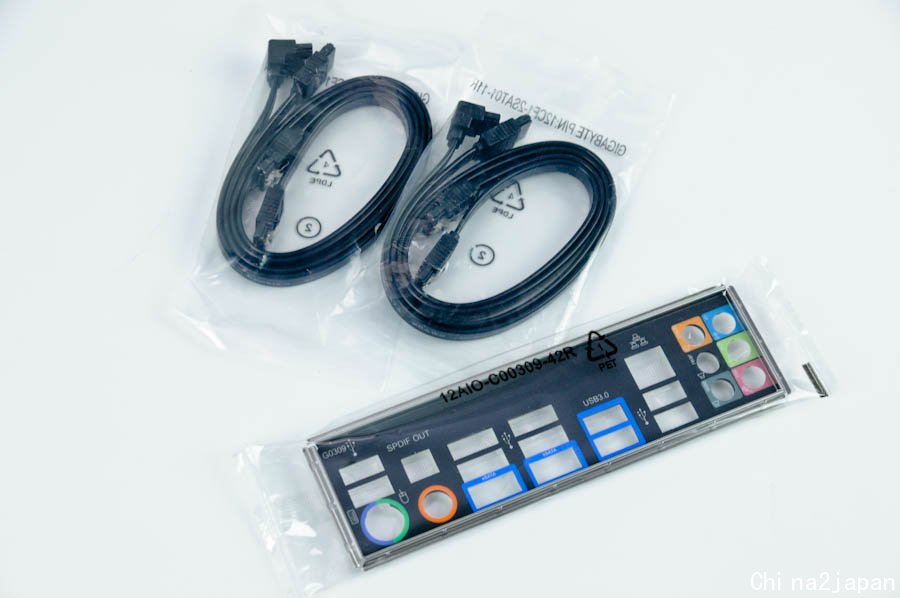

主機板檔板部分以及SATA傳輸線。

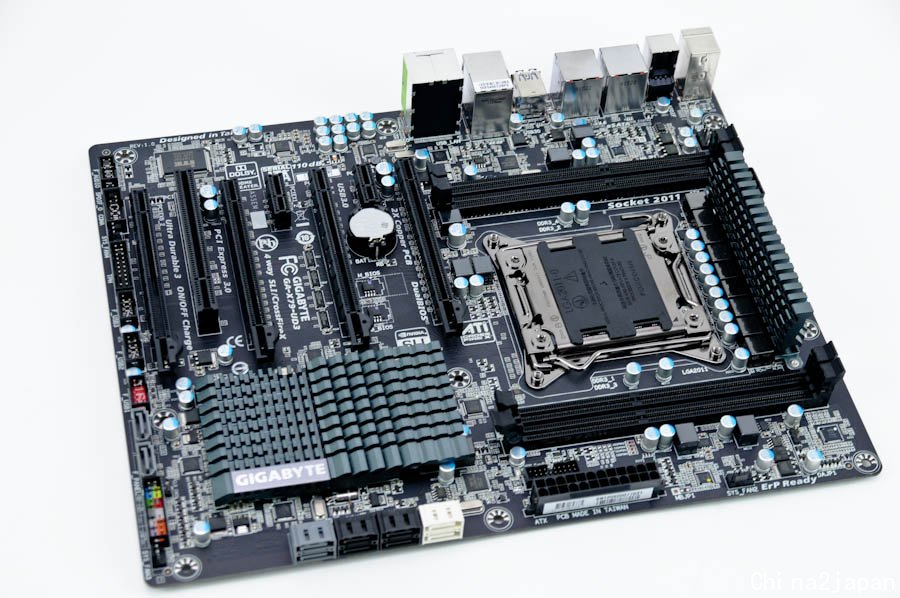

不走濃厚強烈的印象風格改採全黑色系搭配消光黑的鋁質散熱片，主機板散發低調沉穩的專業質感。主機板的長為300mm，寬度則為244mm，在機殼的挑選上不需要特別費心留意是否安裝得進去。進步到第三代的超耐久技術在這張主機板上同樣納入設計，2盎司純銅電路設計除了能降低運作溫度外，更能有效率的提升訊號傳輸品質強化系統的穩定度。
X79主機板的特色就是支援四通道DDR3記憶體，各家頂級高階的X79主機板甚至能安裝到8條DDR3記憶體，由於X79-UD3是設定在入門級的LGA2011主機板，因此在記憶體的配置上則只能安裝4條，同時最高可支援到超頻DDDR3-2133的時脈並支援到32GB的記憶體，相信對大多數的使用者來說已經是綽綽有餘。

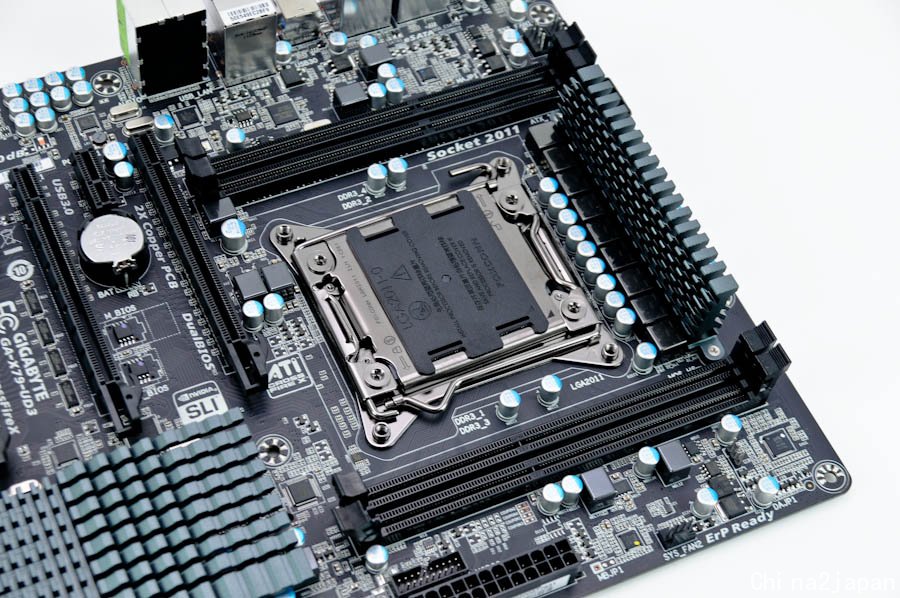

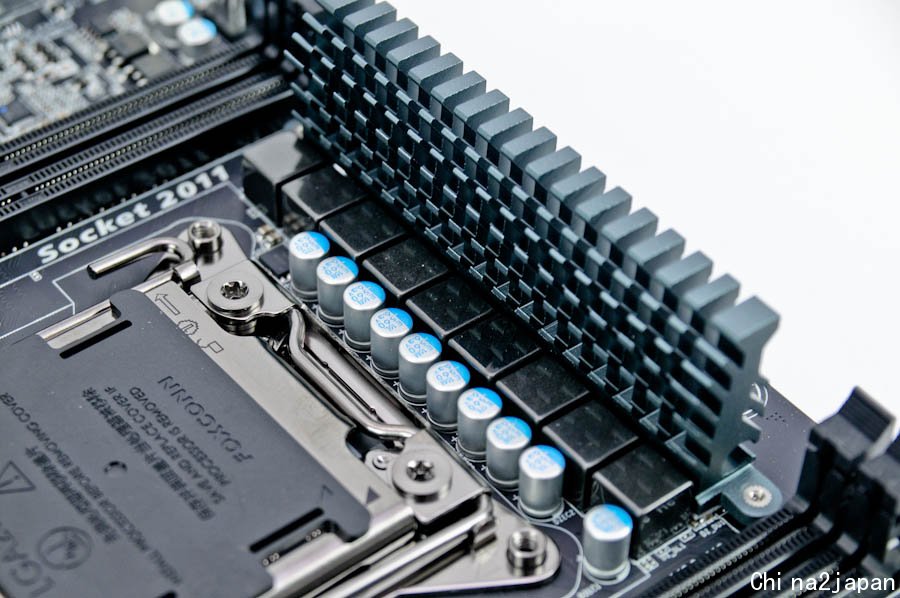

X79-UD3的Vcore+VSA提供了一上二下共9相數位供電，其中一相是VTT供電。採用全封閉亞鐵鹽芯電桿加上日系固態電容提升供電的穩定度。

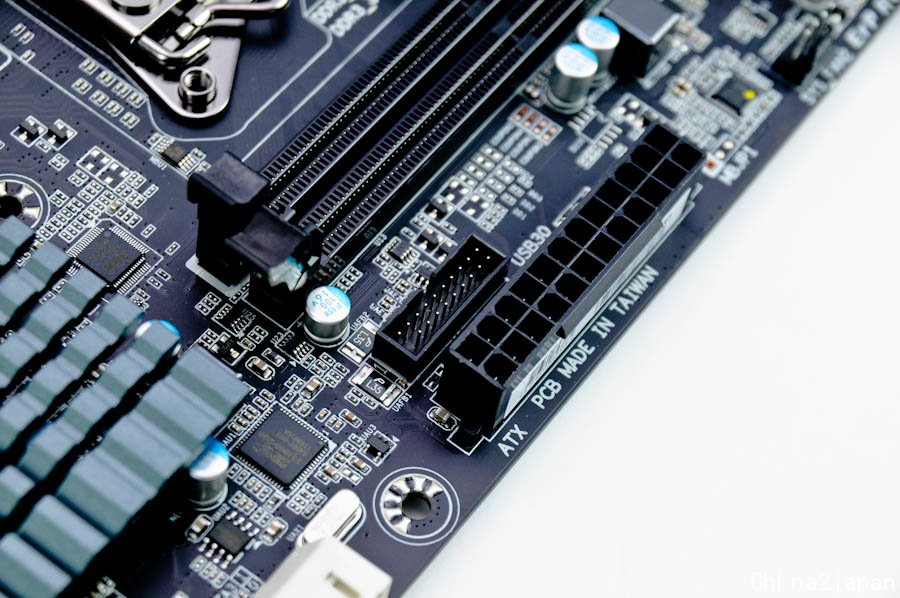

大部分主機板的USB3傳輸埠都是採用後置2組，雖然定位不是高階頂級的X79主機板，X79-UD3仍然配置了前端USB3 19pin的連接埠，方便使用者可以連接到機殼前方面板使用。

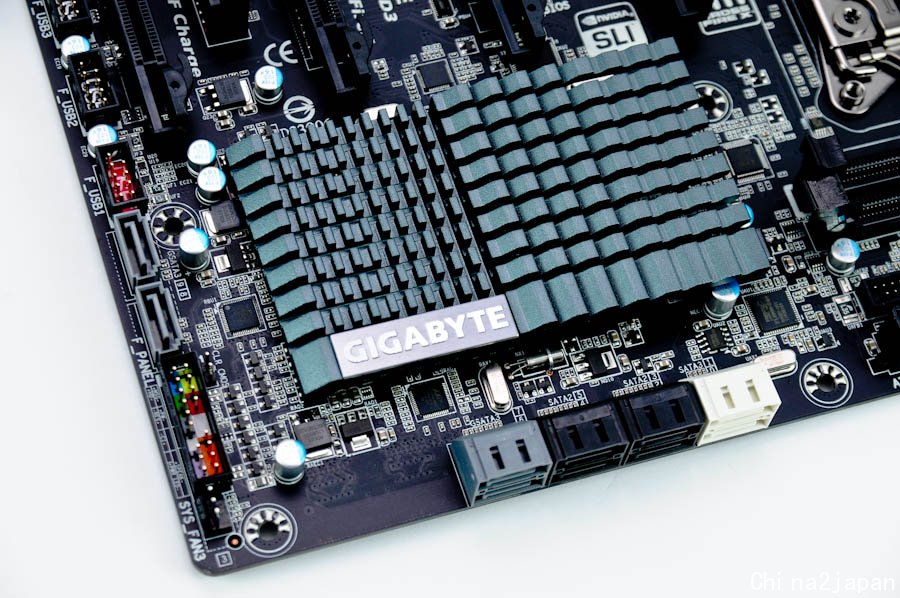

覆蓋在南橋晶片上的消光黑鋁質散熱片佔著不小面積，確保散熱效能

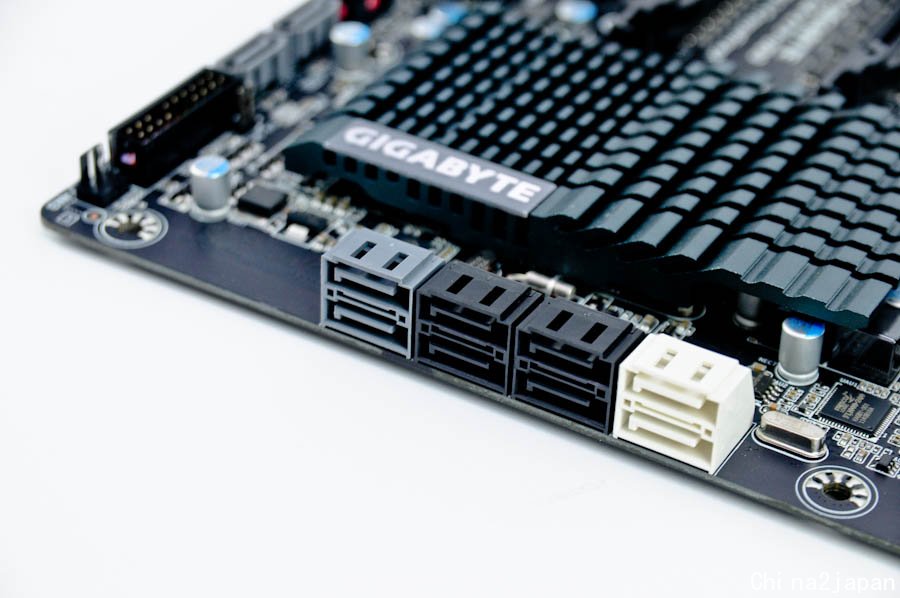

X79-UD3共有10組SATA介面，X79原生提供6組SATA介面，其中2組是SATA3 6Gbps，另外4組則是黑色的SATA2 3Gbps介面，支援RAID 0/1/5/10。另外的四組灰色SATA3 6Gbps介面加上後置的兩組eSATA 6Gbps則是另外採用三顆Marvell 88SE9172晶片提供，支援RAID 0/1功能。

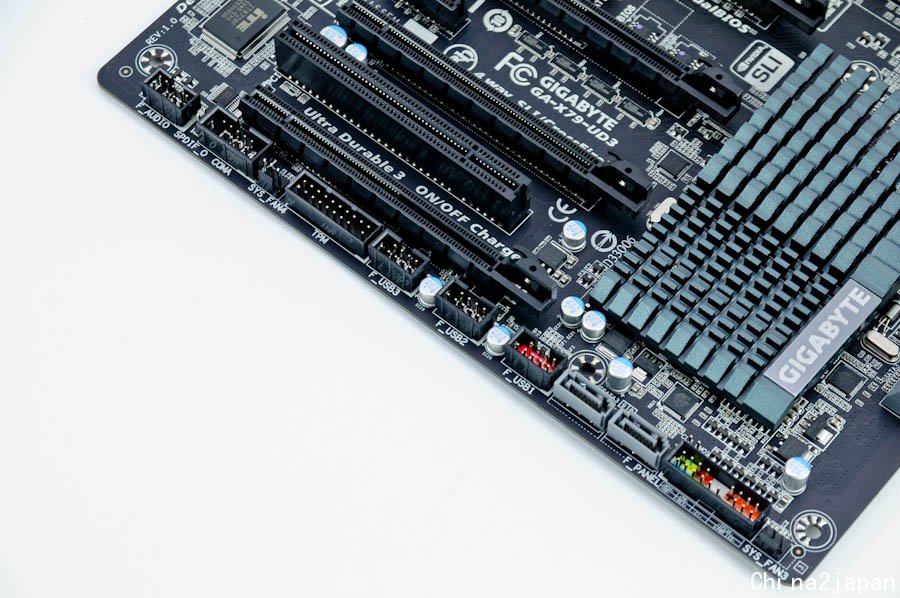

機板側面提供3組內接USB2.0連接埠，方便使用者可將USB2.0連接到機殼面板上使用，獨家的Smart TPM接頭可以讓使用者透過藍牙手機或是USB隨身碟採用2048位元加密電腦內的資料避免遭受外在軟體攻擊或是被竊取，要注意的是若想完整使用SmartTPM則需另外購入TPM套件才能享受到這個功能哦!!!

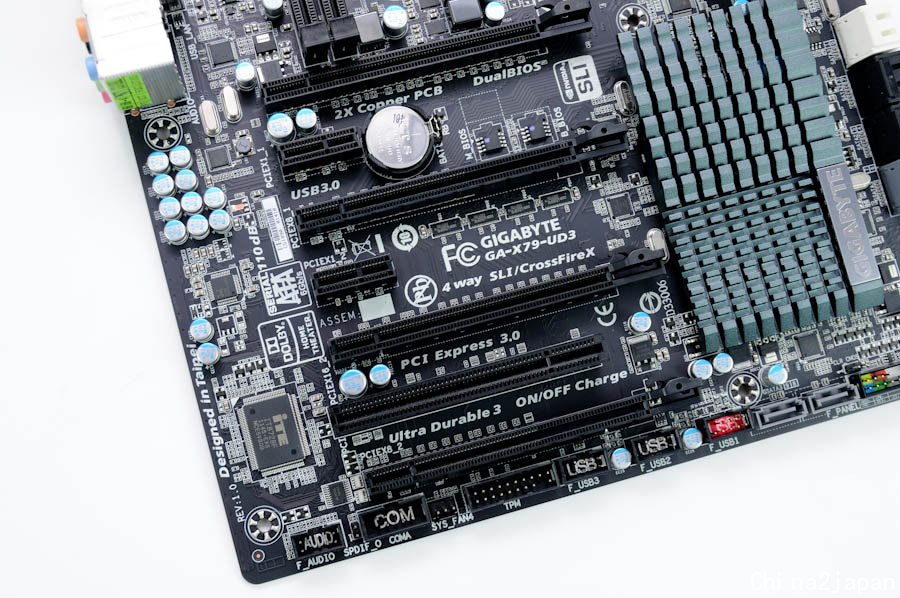

X79-UD3提供四條PCI-E插槽，由最靠近處理器的插槽算起，第一組與第三組插槽支援PCI-E 3.0，也就是俗稱的GEN3，而第二組及第四組則支援PCI-E 2.0，可以支援4Way SLI/CorssfireX多顯卡技術，若插上四片顯示卡則會以16X+8X+8X+8X方式運作。主機板保留一組PCI介面，擁有額外獨立如PCI介面的音效卡則不至於必須要面臨淘汰的窘境。

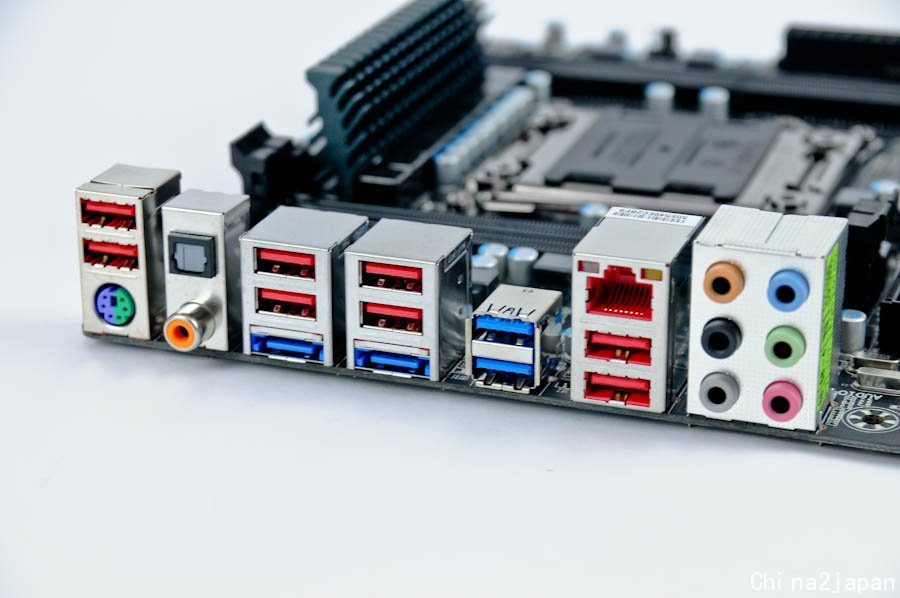

I/O背板提供了8組的USB2.0介面，如果還捨不得換掉用的非常習慣就手的PS/2鍵盤或滑鼠，主機板同樣仍然保留了PS/2介面可供使用。聲音輸出可支援5.1聲道，同軸輸出及光纖音效輸出並沒被省略掉，兩組eSATA可提供SATA3 6Gbps的傳輸速度，一組RJ-45網路介面加上2組USB3.0介面，中規中矩的輸出配置相當符合X79-UD3設定的產品定位。

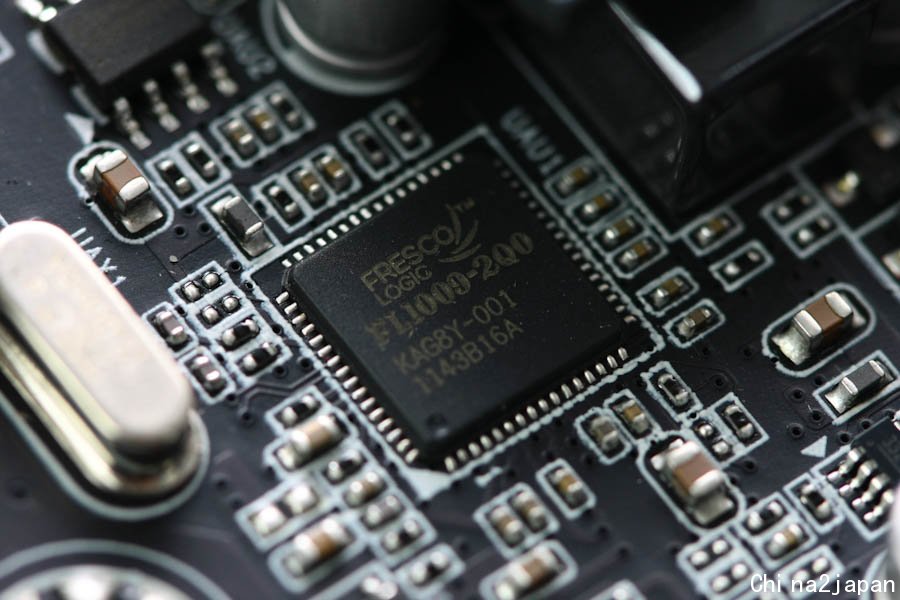

USB 3.0傳輸介面採用Fresco FL1009，主機板上使用兩顆提供前端兩組及後方I/O埠共四組USB3.0傳輸介面

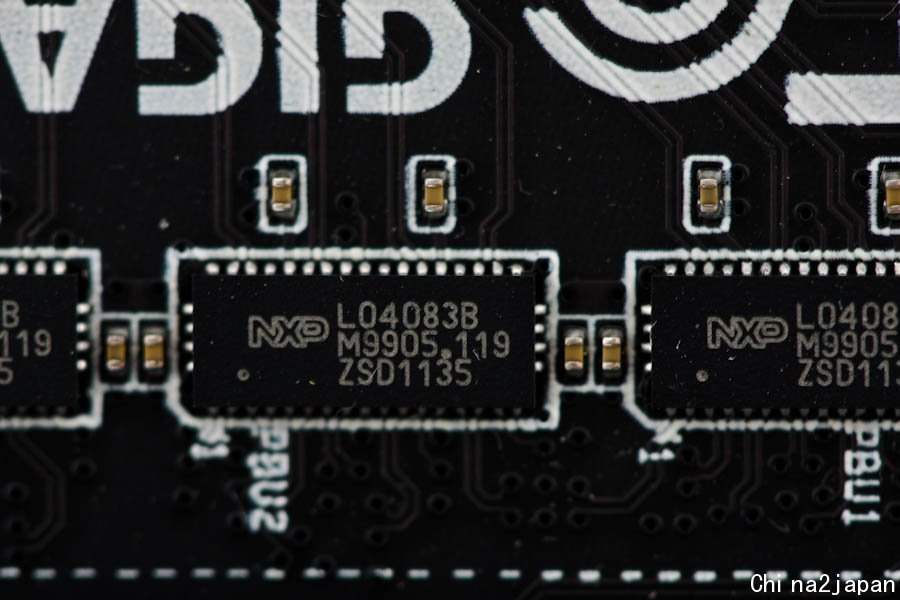

通稱為GEN3的PCI-E 3.0可以提供顯示卡更高的傳輸頻寬與速度，同時也向下相容PCI-E 2.0/1.0兩種標準，X79-UD3使用NXP L04083B晶片，讓主機板在安裝單張顯示卡下可達到PCI-E 3.0 16X的速度，使用兩張顯示卡則提供PCI-E 3.0 8X+8X傳輸頻寬。

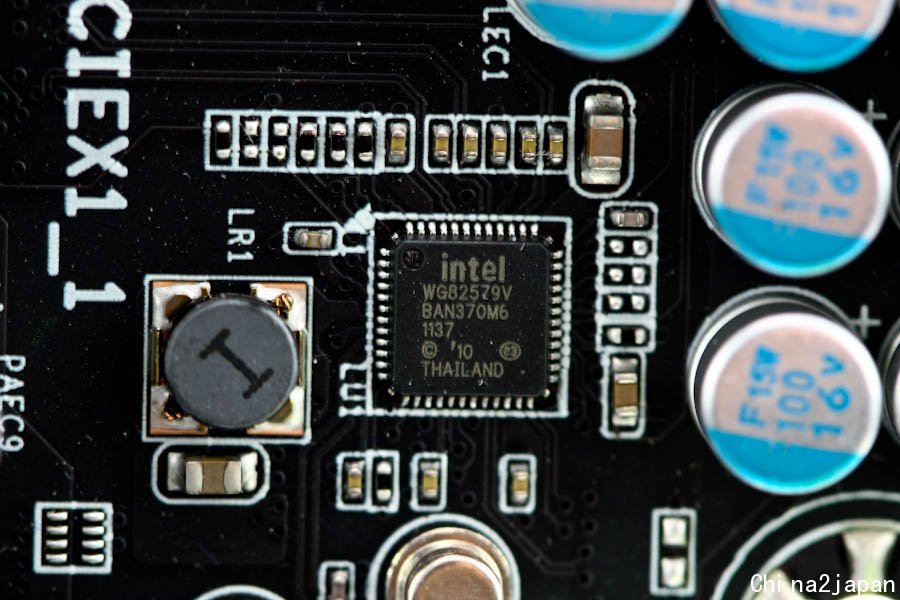

1000M GigaLan網路晶片並非使用一般熟悉的Realtek RTL8111E，採用的是INTEL WG82579V網路晶片。

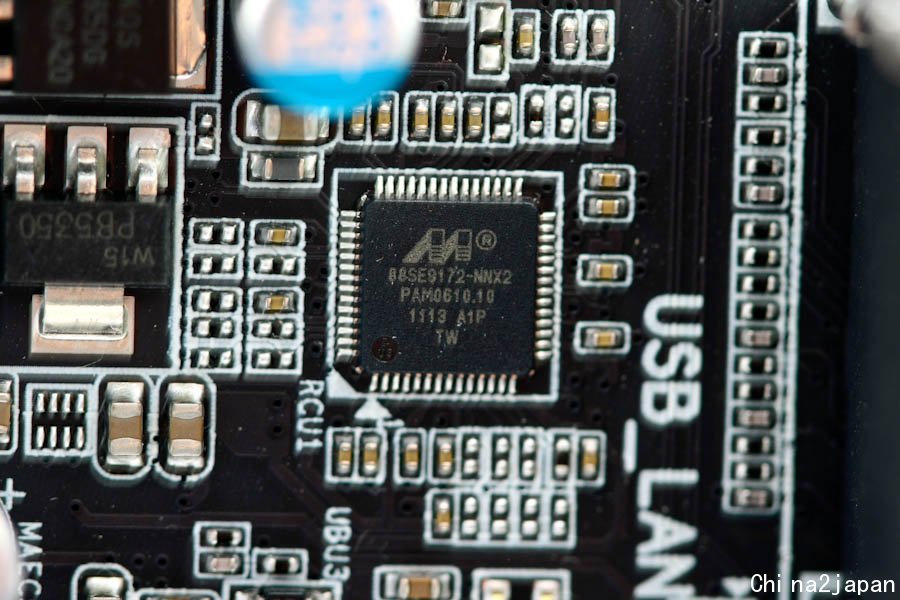

主機板上內建了三顆Marvell 88SE9172控制晶片，額外提供了六組SATA3 6Gbps介面。

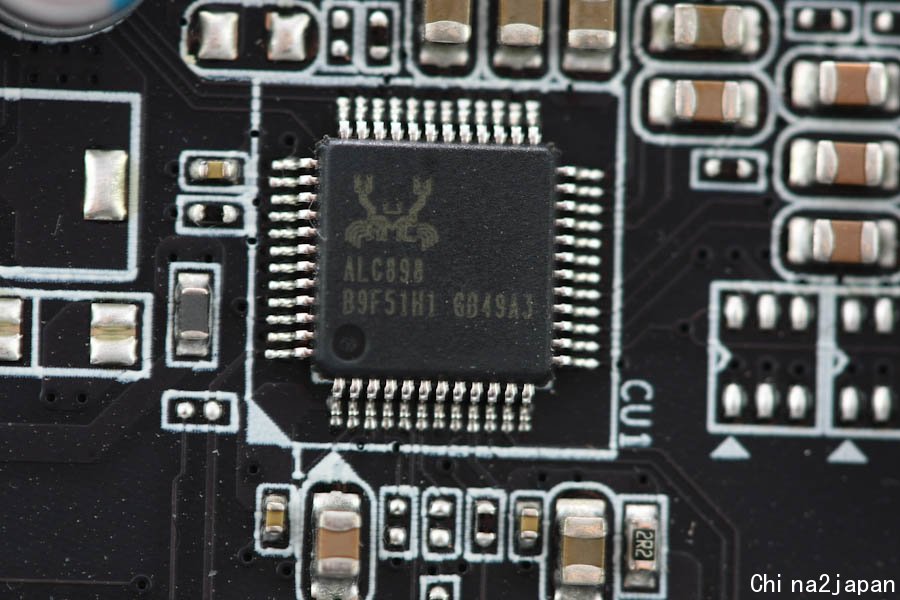

Realtek ALC898支援7.1音效輸出，音效部份透過內含的Dolby Home Theater技術將兩聲道立體聲模擬出環繞聲道的效果，對於空間上或是預算上不足以配置多聲道環繞系統的使用者來說則是個比較經濟的方案。

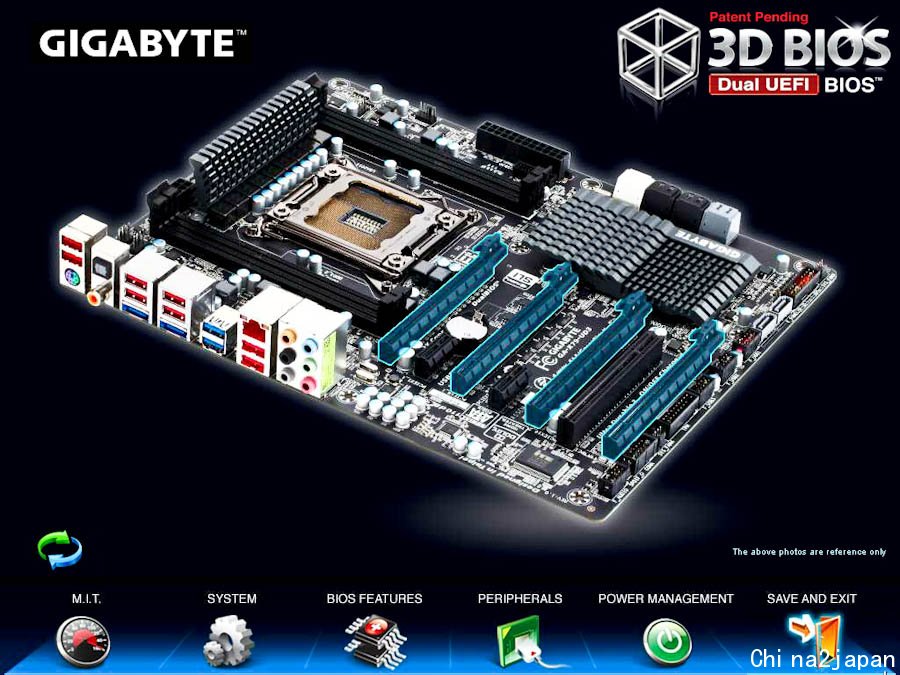

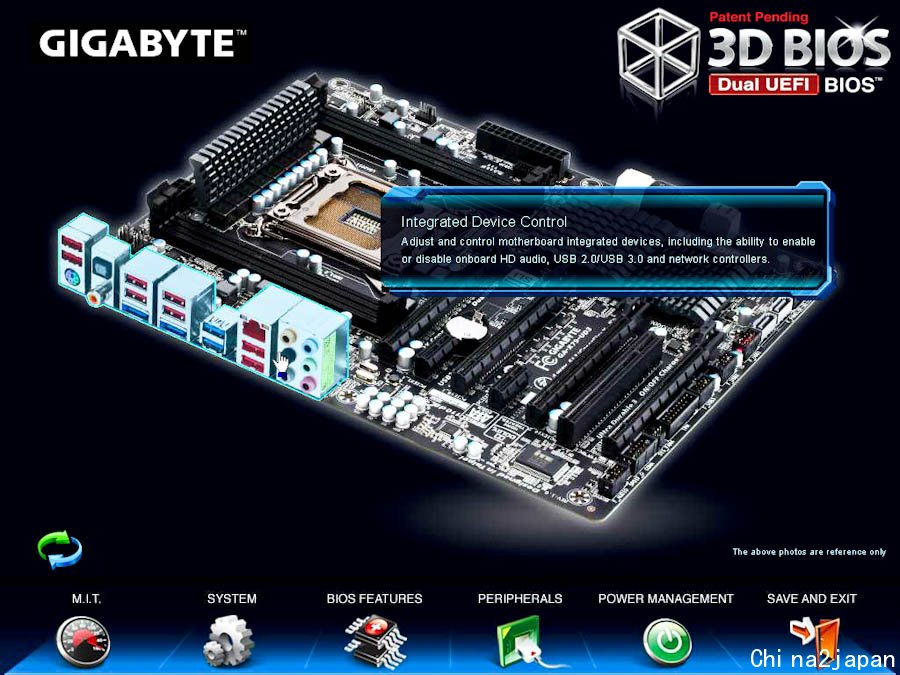

前面賣關子提到的3D BIOS，在這裡就要揭曉答案囉!! 技嘉在自家的3D BIOS呈現相當的科技感，3D BIOS的介面就像可以與使用者互動，UEFI BIOS的介面前頁將滑鼠游標指定到的地方會以3D高亮示意說明可供調整的說明。

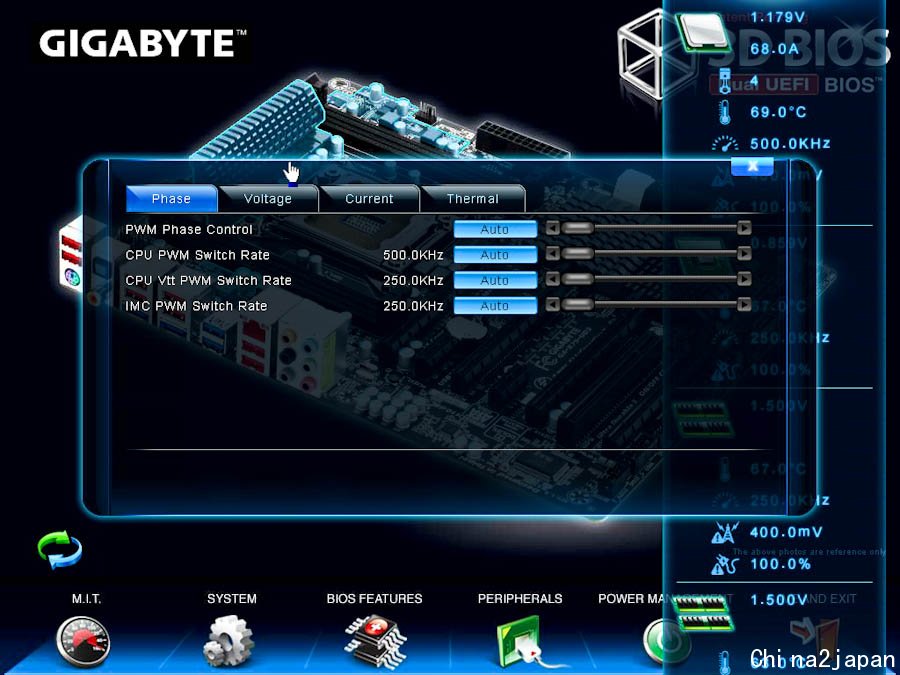

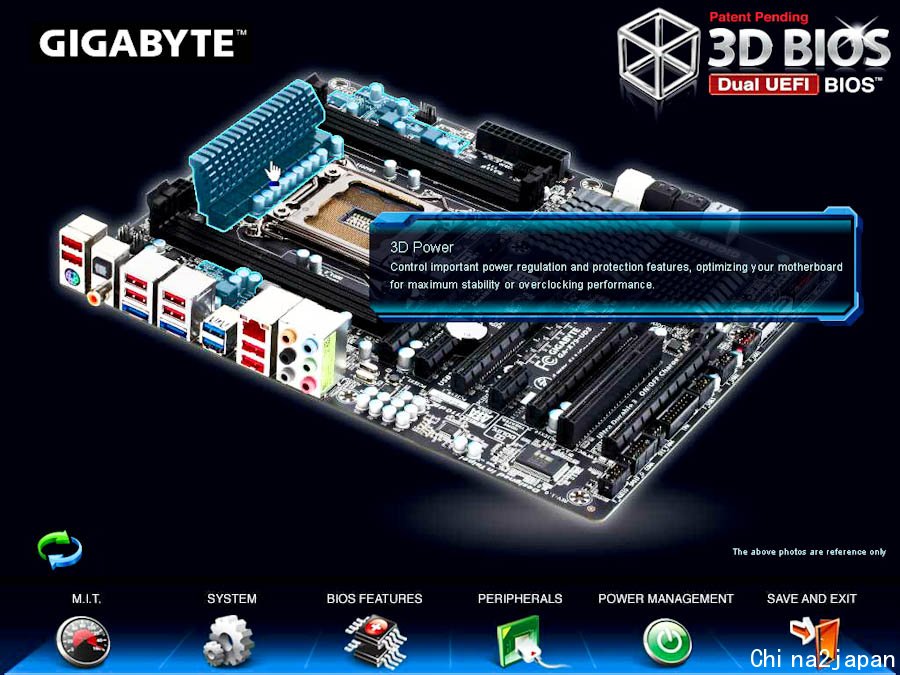

點擊滑鼠進去3D Power的供電調整選項後，進階的使用者可以快速依需求調整處理器的PWM供電部分，不需要再進去繁瑣的選項慢慢用鍵盤上下鍵找尋想要調整的項目

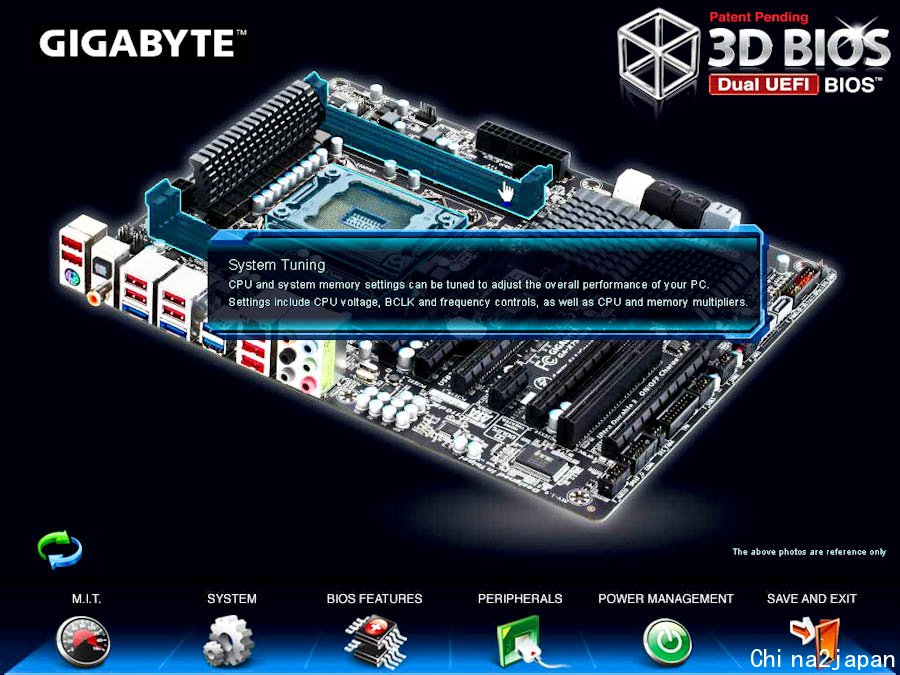

再將滑鼠游標移到處理器及記憶體的選項，一樣會跳出與使用者互動的選單，這部分可以調整超頻最主要的處理器及記憶體頻率。

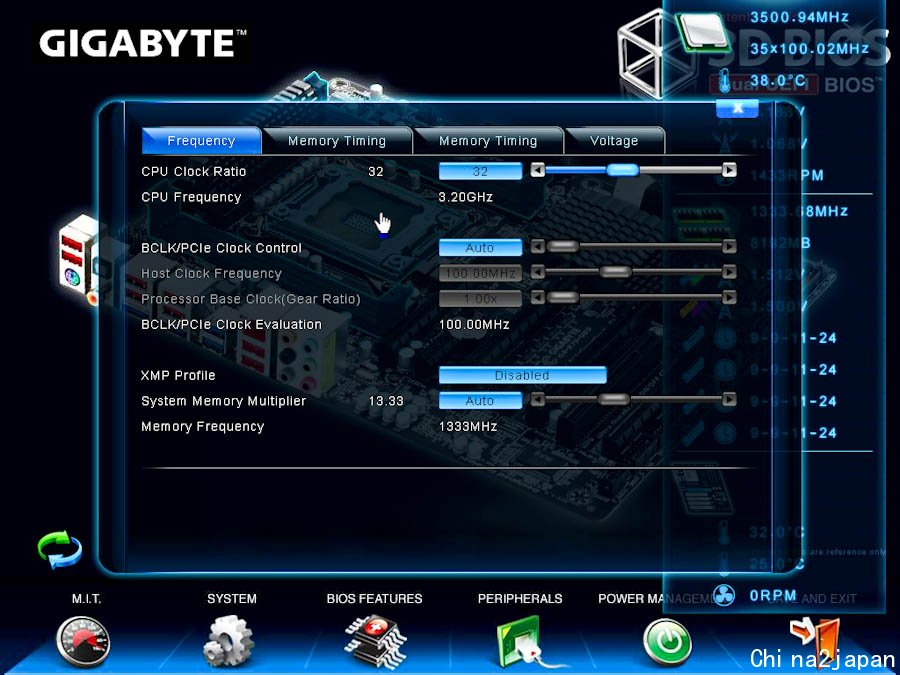

點擊進去下層選單，處理器的倍頻、外頻以及記憶體的頻率及電壓設定一應俱全，不需要手動輸入數字，採用滑棒可以簡單調整到理想的頻率數字。

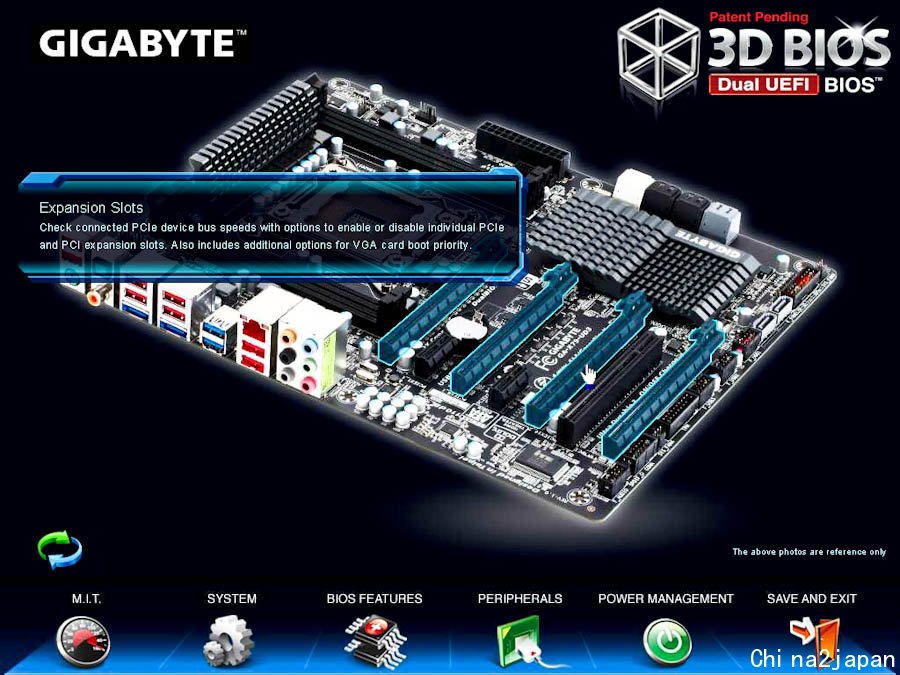

PCI-E的插槽也可以透過3D BIOS調整，對於有多張顯示卡切換使用的朋友是相當便利的功能。

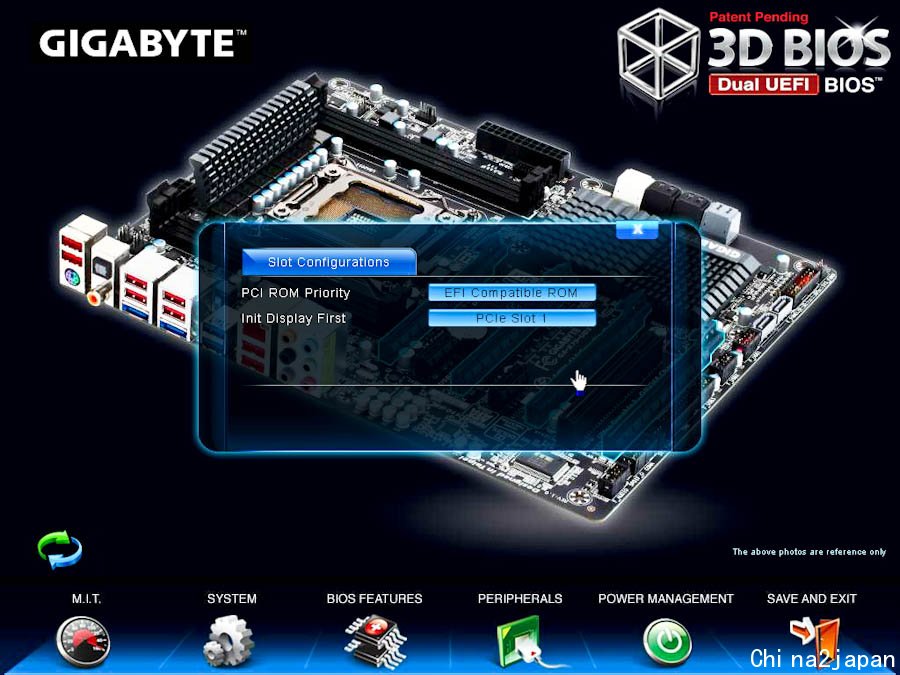

點擊進入下層選單後可以設定顯示卡的輸出順序。

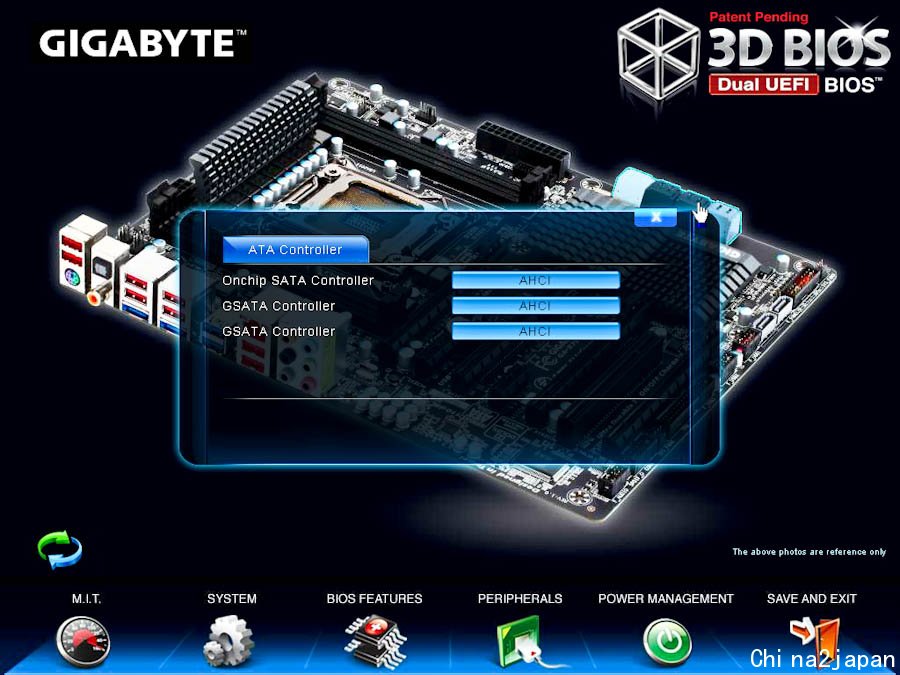

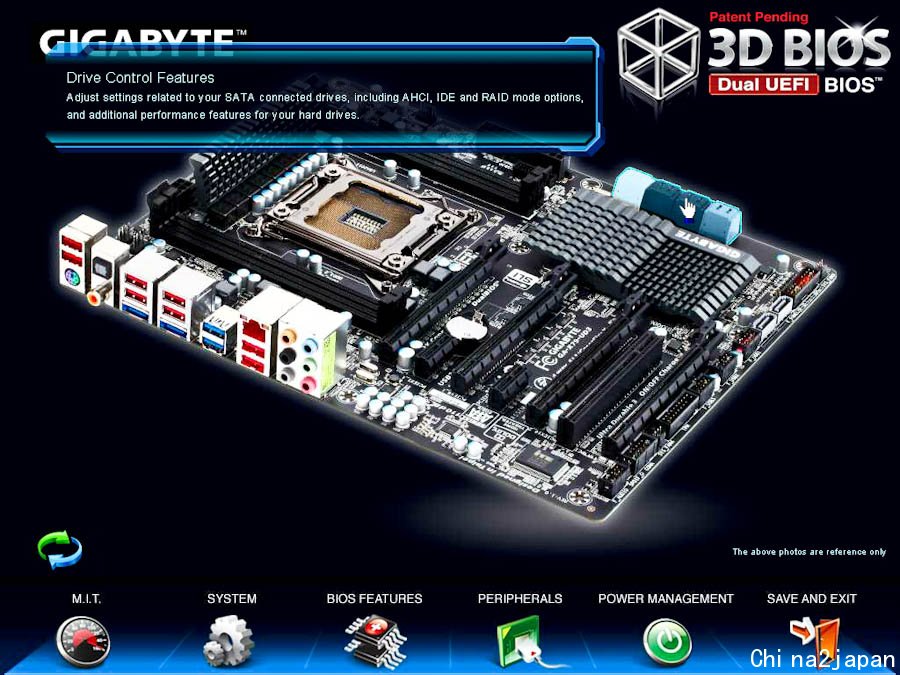

SATA傳輸介面同樣也可以透過3D BIOS調整選擇AHCI、IDE或是RAID傳輸模式。
設定介面簡單明瞭，想要用到甚麼傳輸模式就點擊滑鼠調整到該模式，不至於像以前舊式的BIOS顯示方式，一整排傳輸介面設定讓人丈二金剛摸不著頭腦。

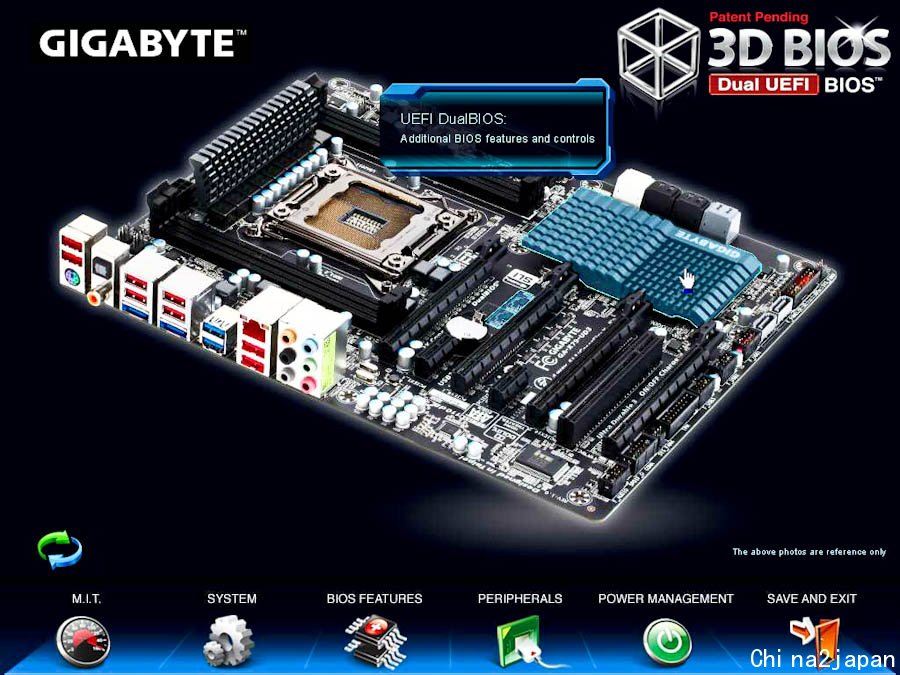

技嘉獨家的雙UEFI BIOS拿手好戲，在X79-UD3一樣沒被省略掉，大家都很熟悉雙UEFI BIOS帶來的好處，雖然在平時使用不至於感受的到雙UEFI BIOS帶來的好處，但遺憾往往在瞬間造成，當BIOS因為病毒或是人為更新造成損壞而失效，一般的處理方式就只能送回廠商維修，雙BUEFI BIOS可以自動由備份的UEFI BIOS將資料回存避免因為送修而造成工作的延遲停擺。
點擊進入後則有各項的細項設定，使用者一樣可以很簡易的調整到需要的設定。
I/O埠的輸出部分同樣可以點擊設定。

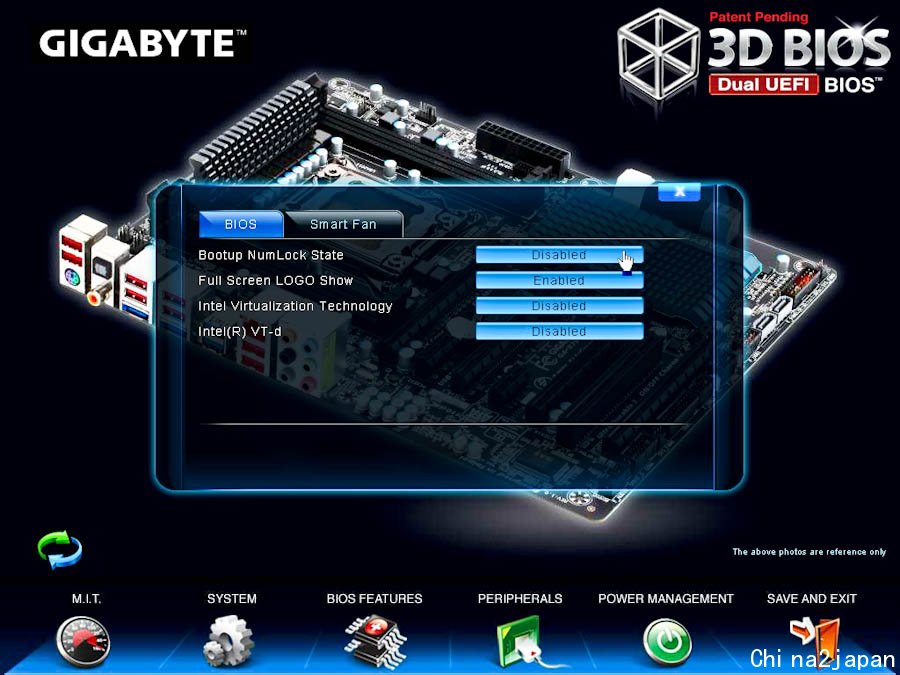

各項的功能開關很容易的就能選擇開啟或關閉。
因為角度的關係看不清楚不容易點選到想要調整的地方嗎?? 點一下左下角的藍綠箭頭旋轉圖示，主機板還可以轉個方向方便游標點選。

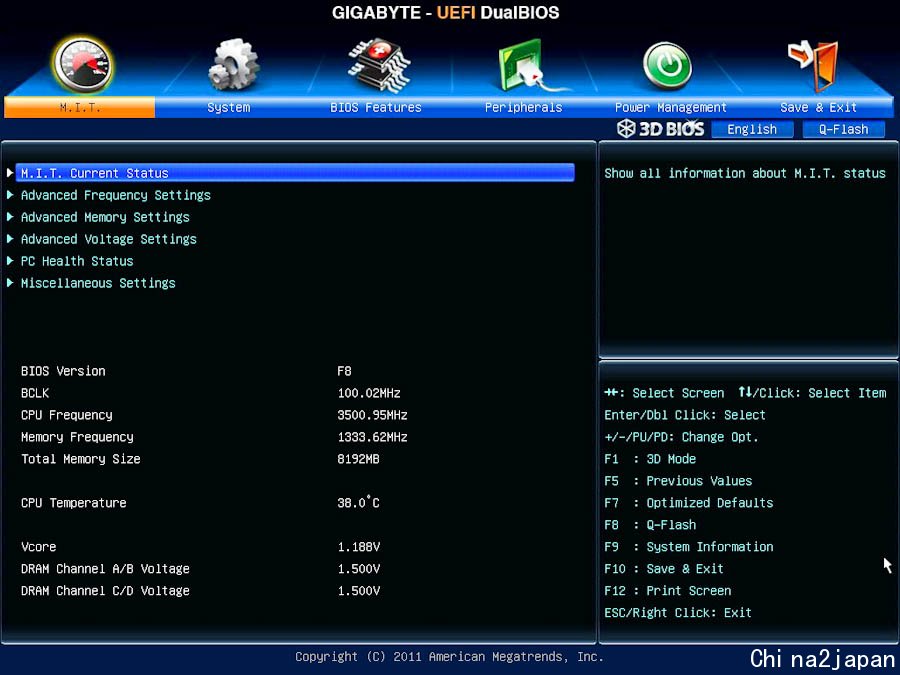

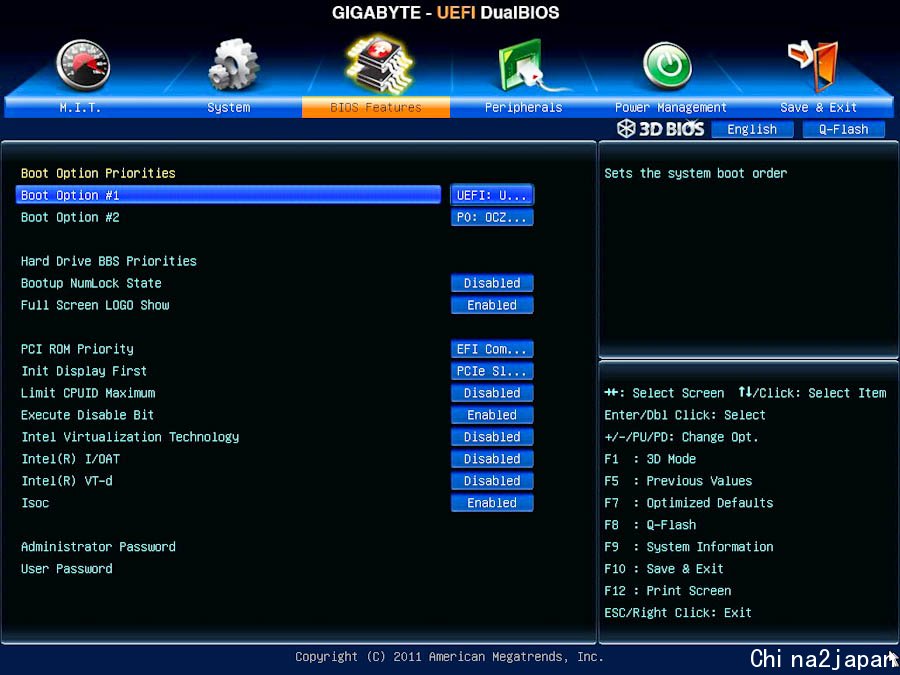

3D BIOS方便了不少入門使用者能快速簡便的調整主機板各項功能，簡單清爽的設定畫面讓對電腦不熟悉的使用者降低不少壓迫感並增添了不少科技風，若使用者想要更細部的設定則可以任意點選3D BIOS下面的六個圖示，進入細部設定選項。進入M.I.T超頻選項，進階的玩家能夠更精確的設定掌握主機板的各項功能。

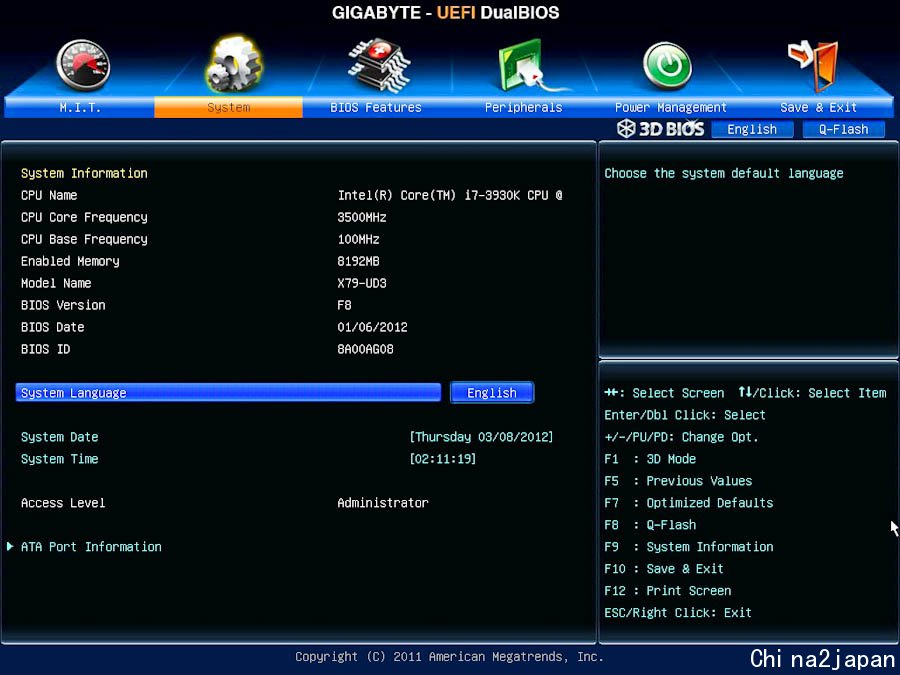

系統頁面詳細的列出目前處理器的頻率狀況及記憶體的容量大小，主機板的時間與日期則可以在這裡做調整。

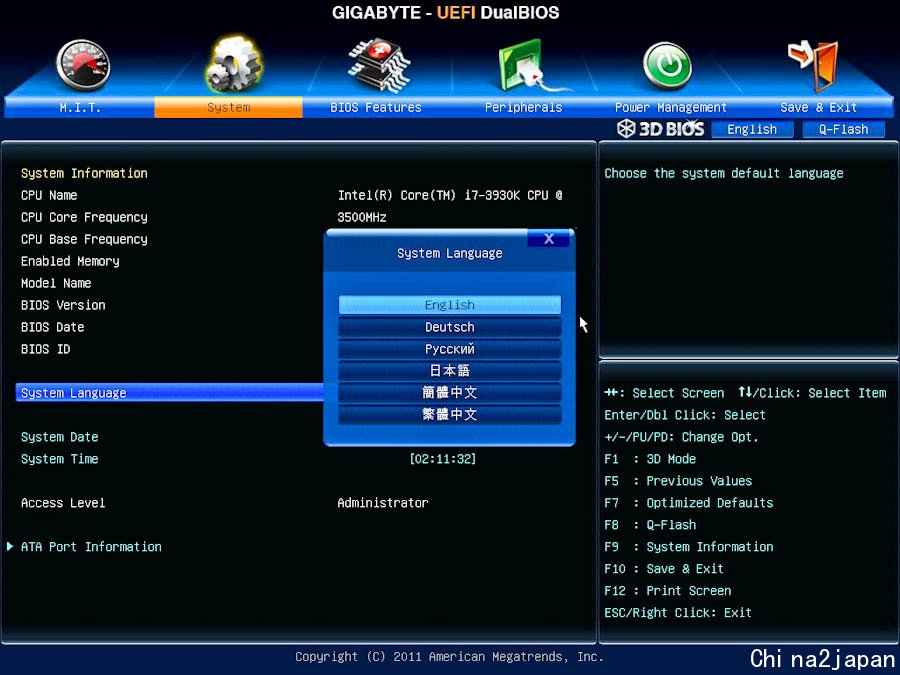

BIOS裡面全部都是英文看不懂嗎? 3D BIOS提供六種不同的語言供使用者依習慣調整，不過～對於小弟來說，BIOS這種東西還是英文的就好，很多設定上的專業術語及技術翻譯成中文反而更詞不達意讓人搞不懂。
選到雙UEFI BIOS的設定選單內，可以看到更完整細部的設定。

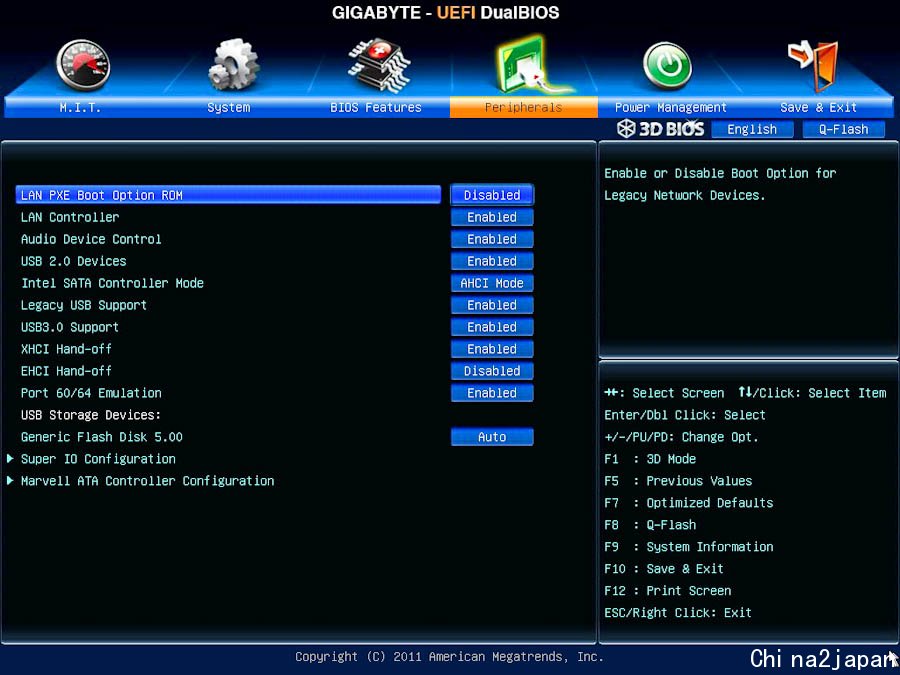

後方I/O埠、USB介面以及音效的細部設定都可以在這裡依著喜好調整，進階的玩家們不用擔心細部的調整選像被取消掉。

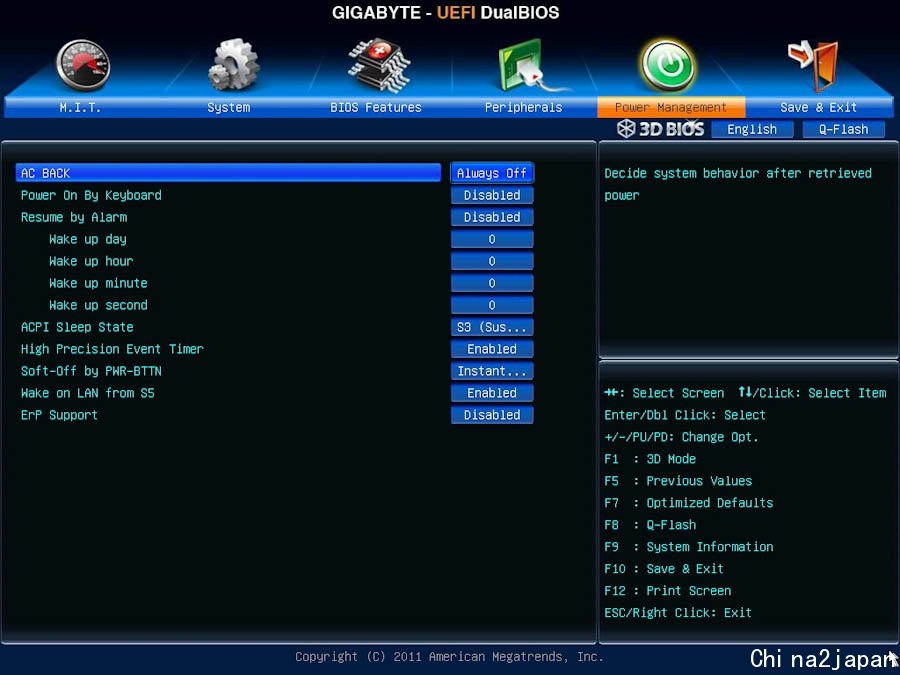

電腦自動開啟及休眠則可以在Power Management選像裡面找到，由於細部的設定眾多，這部分的功能則只能透過這個選項進入設定。

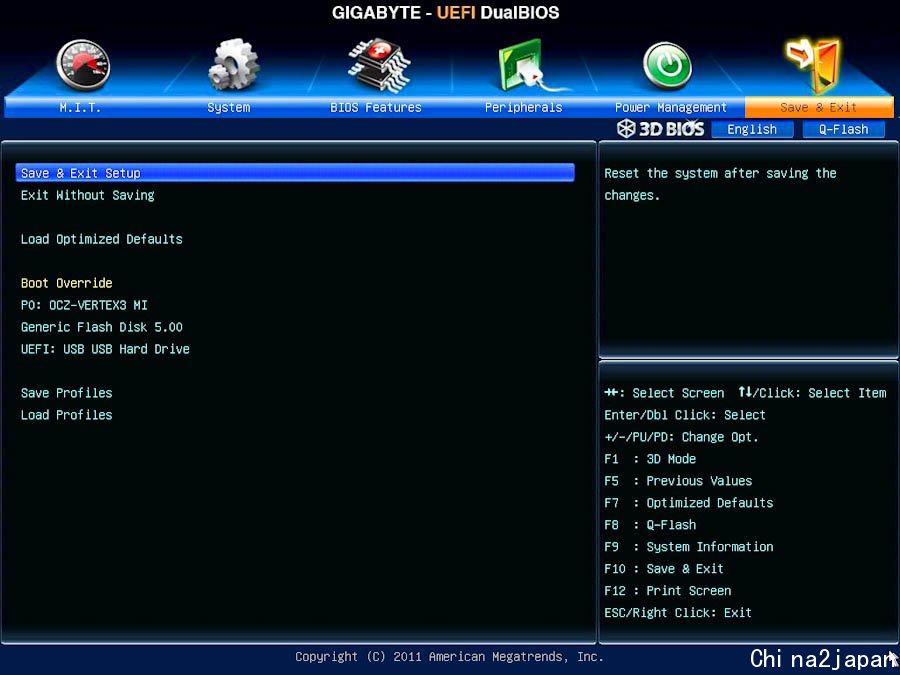

都設定完成後就可以儲存離開囉!! 喜愛超頻的玩家則可以透過3D BIOS將各項的BIOS設定參數保存下來方便快速載入不同的設定，最多可以支援儲存四組不同的參數，相信已經能夠符合大部分的使用者需求。

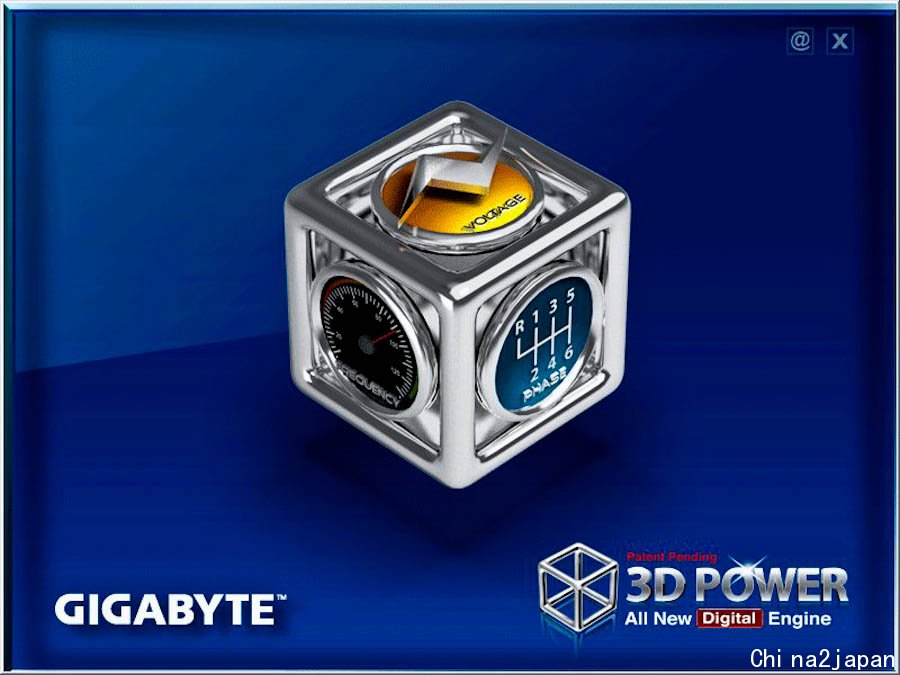

看完了3D BIOS為技嘉X79系列主機板帶來的新氣象，接著就看看3D Power技術又帶來了甚麼方便使用者的功能。安裝玩3D Power軟體後，開啟軟體就會出現一個立體的方塊，從方塊上的三個圖案很容易就能分辨出調整的選項，上方黃色的圖案可以調整各項供電的細部參數。

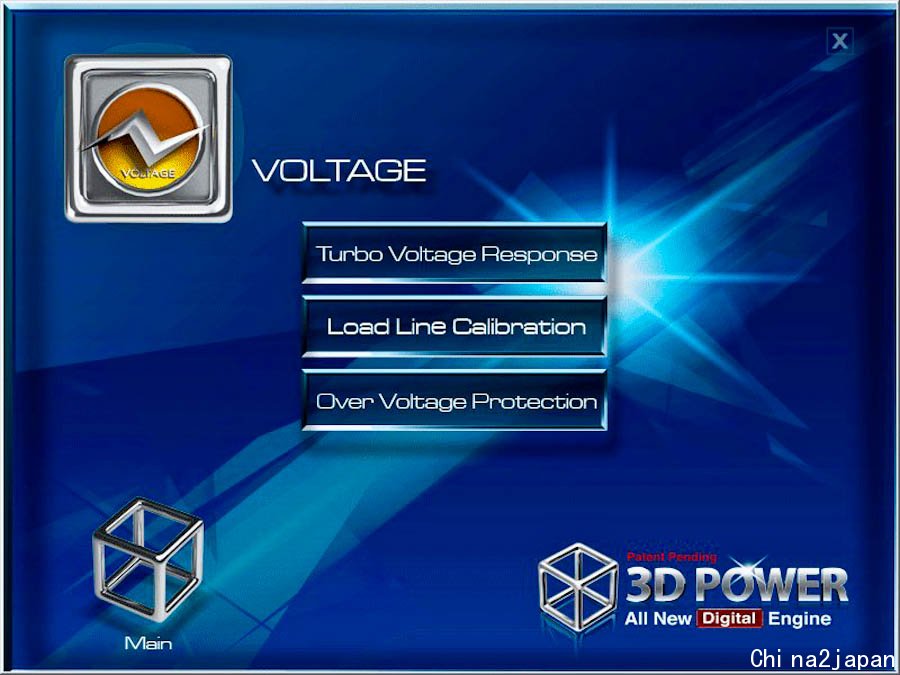

進入Voltage選項，進階使用者可以透過3D Power做更進階的參數調整，有關超頻穩定度的Load Line Calibration(防調壓功能)、保護處理器的及記憶體的Over Voltage Protection(過電壓保護)都可以在這個項目做到完整的調整設定，避免因為進階玩家在追求超頻極限中疏忽而造成處理器或記憶體燒毀的憾事發生。

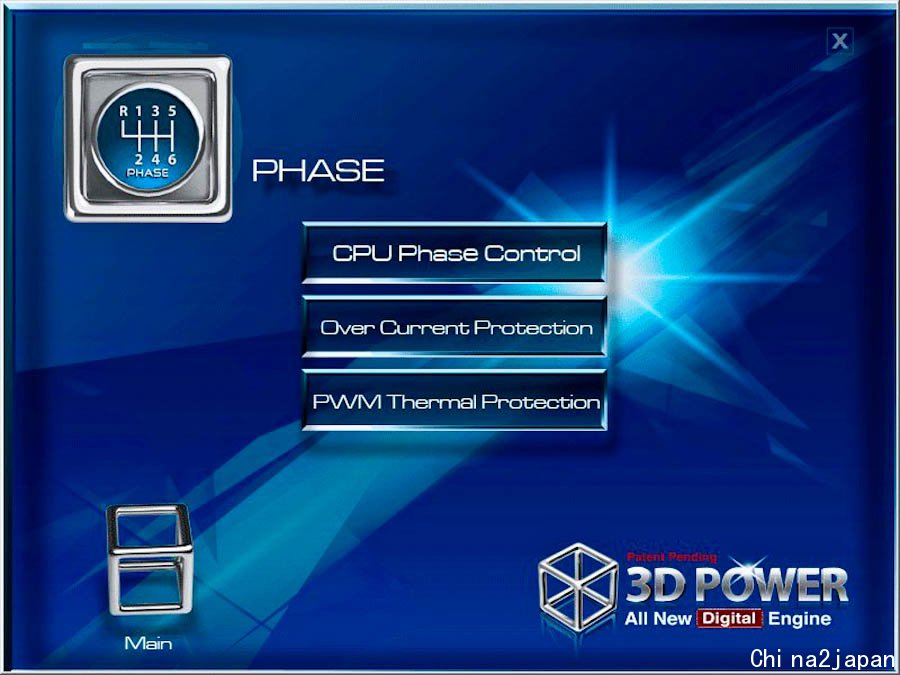

圖案就像個排檔桿的PHASE選項主要可以調整處理器、記憶體的相位控制，相位控制可以讓超頻玩家更精準地控制供電，藉以達到更穩定的超頻速度。

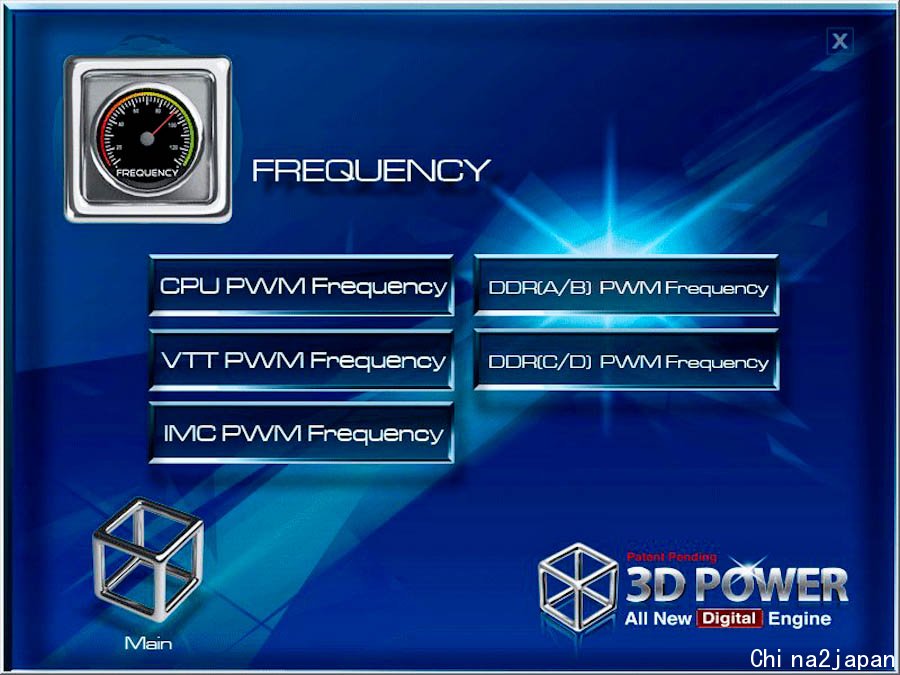

使用數位PWM供電的X79-UD3可以透過3D Power中 FREQUENCY選項中調整處理器及記憶體的各項時脈，3D POWER能讓超頻玩家調整PWM控制器時脈整體頻率讓VRM供電傳輸更加快速藉此提高超頻的效率。

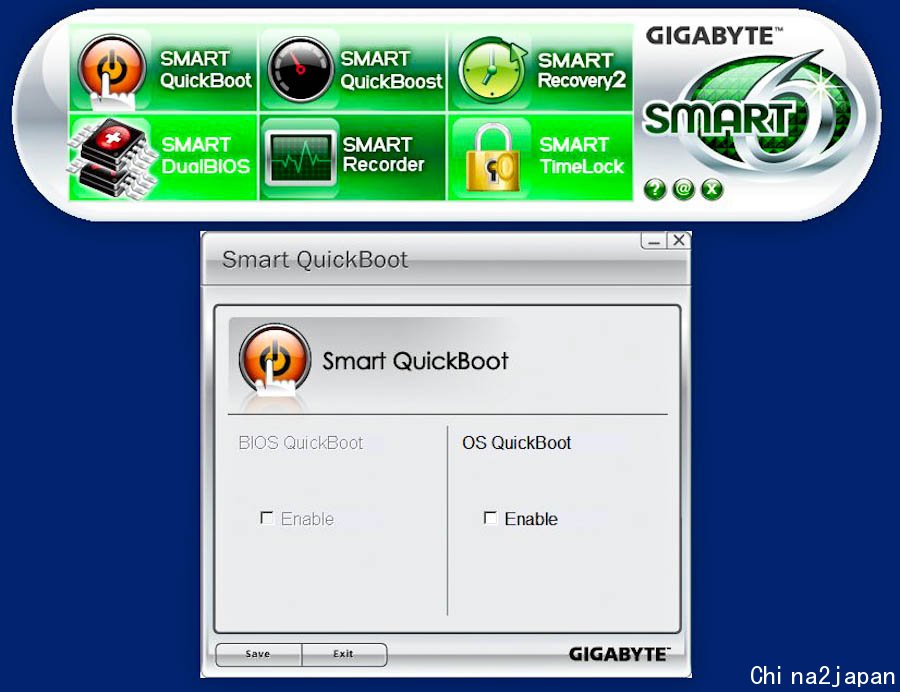

技嘉存在已久的SMART 6 管理技術，在X79-UD3同樣保留了下來，簡單易懂的管理介面提供6個獨家的軟體管理工具，不論是減少開機時間的智慧型快速啟動開機，電腦內的機密文件管理或是智慧型系統監控功能，以及家中爸爸媽媽最需要的SmartTimeLock管理電腦使用時間設定都是相當方便實用的功能。
智慧型快速啟動可以快速簡單的設定達到加快開機速度的目的。

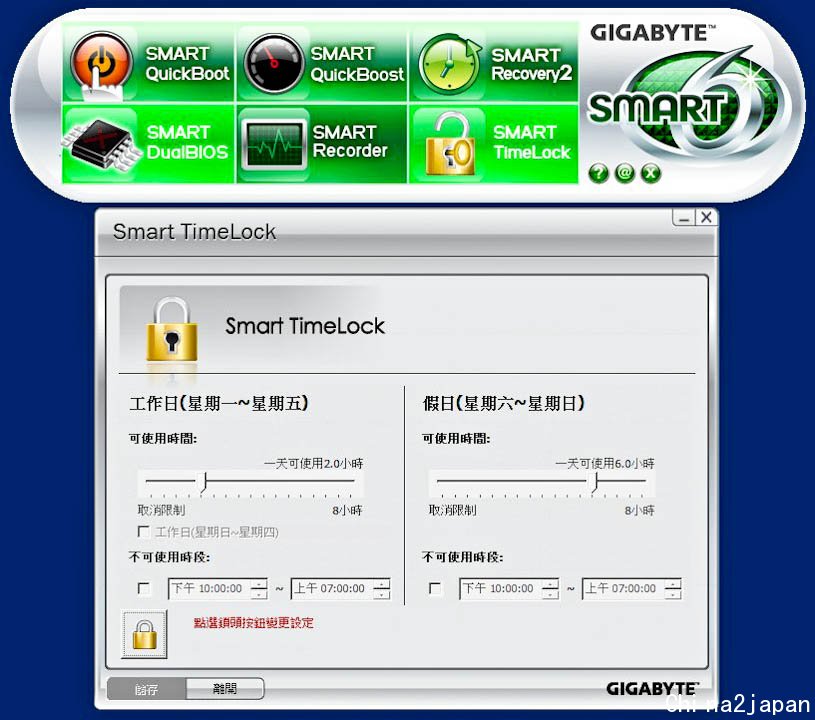

SmartTimeLock可以讓辛苦在外工作的爸爸媽媽精準地控制家中小孩可以使用電腦的時間，避免小朋友在家超時玩遊戲不做功課，或是半夜不睡覺偷偷下床上網跟美眉哈拉聊天。
Smart Recovery2則可以快速地幫系統備份，避免造成資料因病毒或是人為毀損而無法挽救的遺憾。

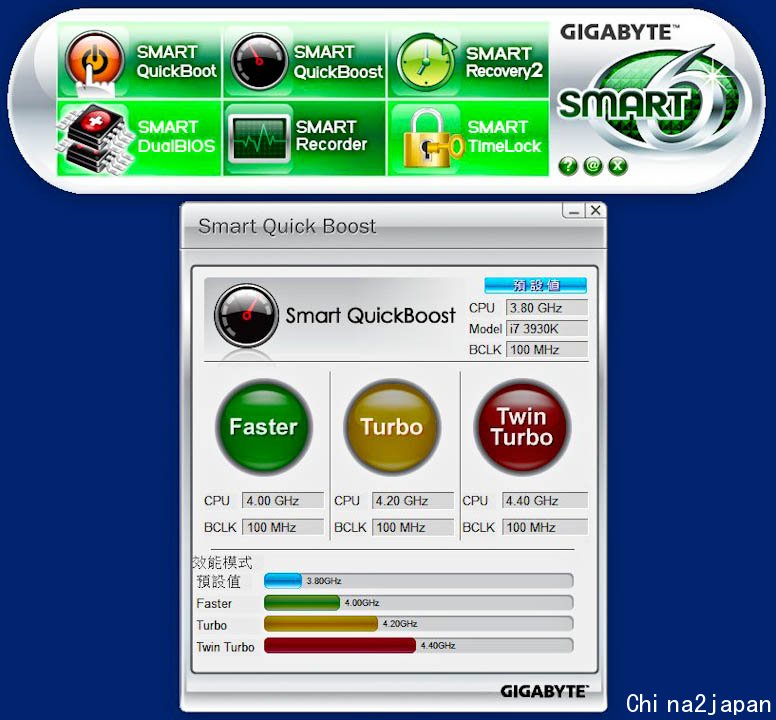

前面提到針對超頻玩家設計的3D Power固然好用，但對於剛想步入一窺超頻殿堂的入門玩家們來說似乎不是那麼容易上手，畢竟不是每個人都能輕易了解電壓、頻率等各項設定連動的關係，SMART 6同樣照顧到這群使用者，點擊 Smart QuickBoost選項也能輕鬆的無腦一鍵超頻，達到提升處理效率的目的。

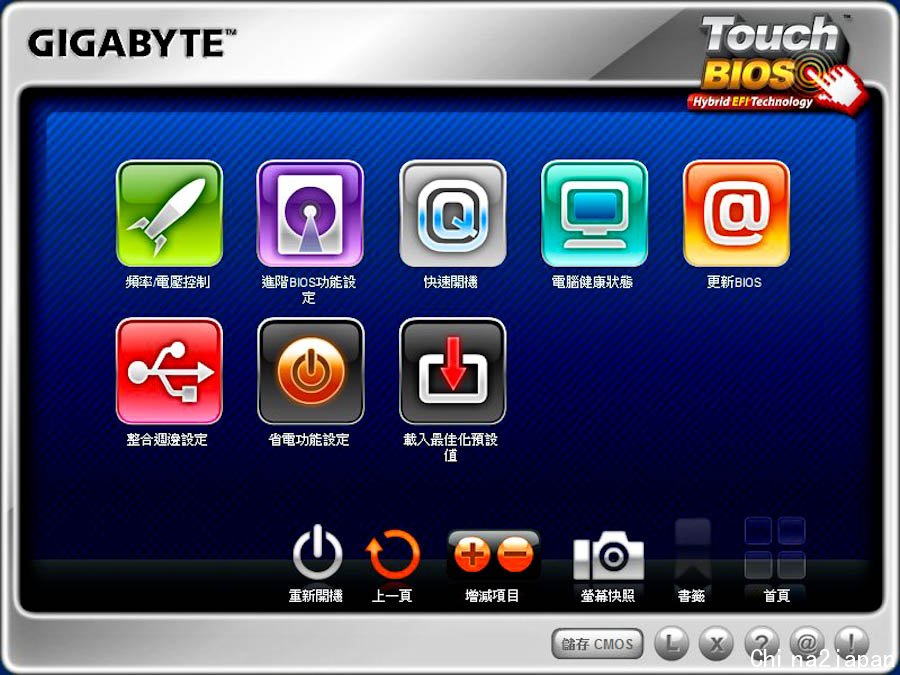

工具程式Touch BIOS可以在不需要重啟電腦再按DEL鍵進入BIOS的情況下，在Windows的作業環境中即可完成BIOS內部的各項設定，設定完後點選重新開機則會依設定開啟或關閉功能
即使是進階的處理器及記憶體電壓頻率設定都能在Touch BIOS中設定完成。

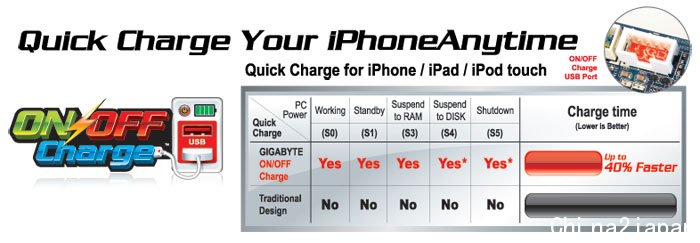

ON/OFF Charge對於我們身邊充斥著各項可以透過USB充電的設備如iPHONE、POD、iPAD等手持裝置是個非常實用的功能。在電腦開機時可以幫這些手持設備充電並不稀奇，ON/OFF Charge甚至可以在電腦關機時都能持續幫這些手機充電，除此技嘉在主機板的設計上提供獨家的3倍電力供應可以達到最快40%的充電速度，對於手邊擁有多項3C產品的使用者可說是一項福音!!!

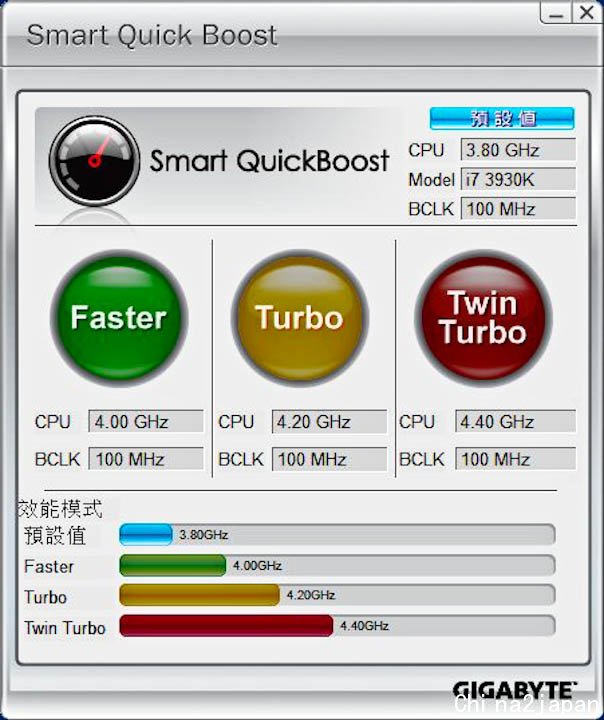

前面提到的Smart QuickBoost為超頻新手帶來一鍵無腦超頻的福音，我們就用這個功能做些簡單的超頻測試吧!!! 首先開啟Smart QucikBoost軟體
處理器使用i7-3930K，處理器預設的頻率為3.2GHz，SuperPI 1M的成績為11.841秒。

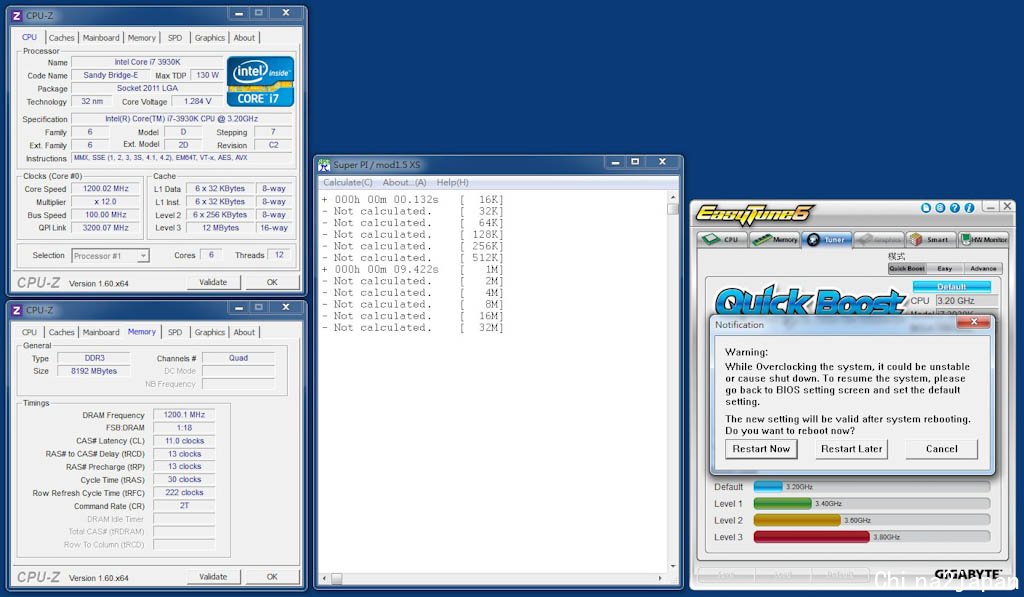

按下二檔!! 將頻率拉高到3.6GHz，這時系統會要求重啟系統。

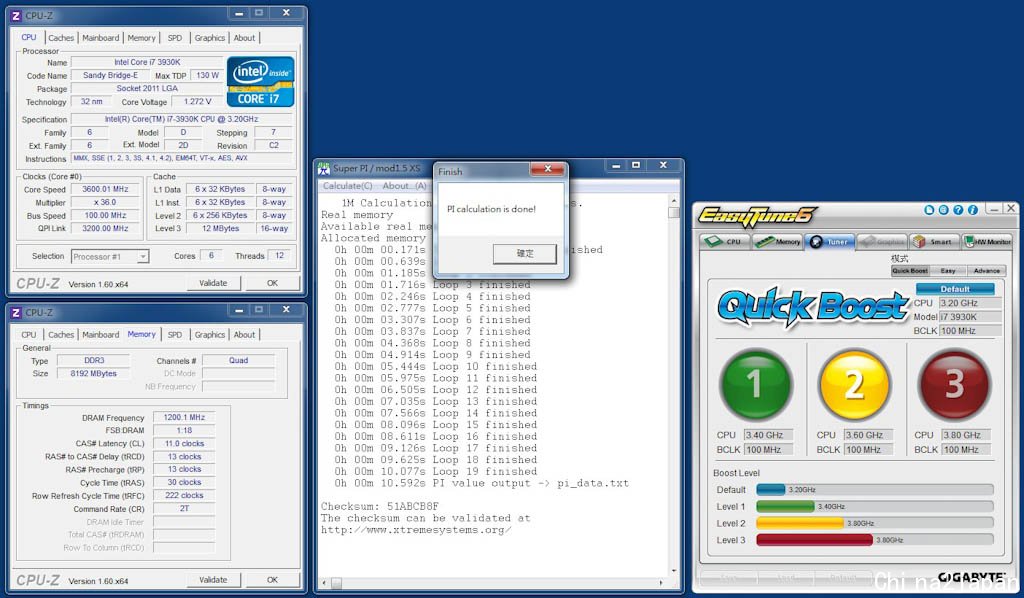

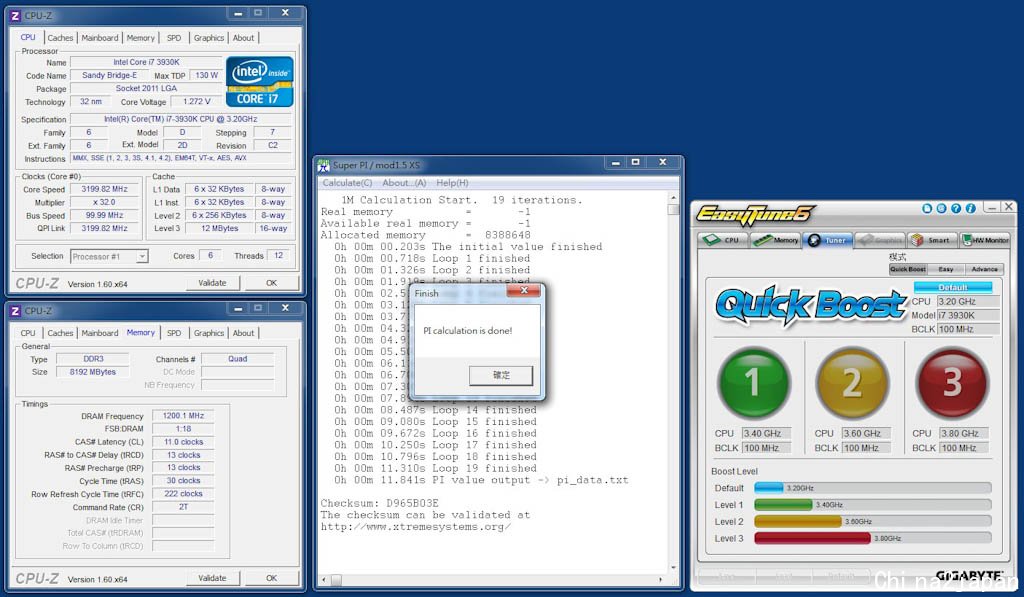

重啟系統後再執行CPU-Z，可以看到QuickBoost是採用直接將倍頻拉上36X以達到3.6GHz的頻率，同樣執行SuperPI 1M，成績提升到了10.592秒，進步了1秒多哦!! 透過QuickBoost超頻工具可以簡單的無腦一鍵超頻，對於搞不清楚電壓頻率電壓設定又想體驗超頻的樂趣使用者是非常方便的工具。

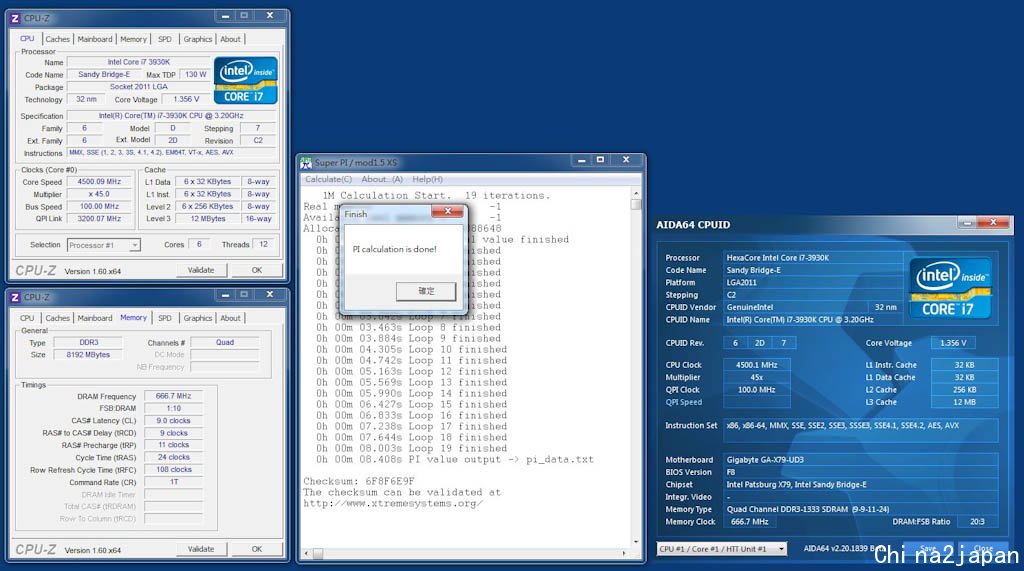

對於習慣在BIOS調整各項設定的進階使用者來說，X79-UD3的BIOS中不需要繁瑣複雜的設定，也能輕鬆將處理器超頻上4.5GHz!!
後記
在技嘉的一貫的產品命名邏輯中，X79-UD3是設定在於X79入門級的主機板，被精簡的部分大致上有一般高階主機板常見的開關機重置按鈕、散熱器的純銅熱導管或是大型散熱片等，幾乎都是因感覺而存在的設計。被賦予素雅低調沉穩質感X79-UD3在主機板的作工及用料上雖不如X79-UD5、X79-UD7、G1 Assassin 2 X79等老大哥有著更奢華的用料做工及華麗的外觀面孔，但完整的輸出輸入介面對於眾多的使用者來說已經相當足夠，搭配上3D Power數位供電及9+2+2相數位供電，對於主機板最重要的基本供電穩定度並不因為被設定為X79入門主機板而跟著妥協，這是採購前相當值得參考的依據。完善的超頻設定功能讓想體驗超頻樂趣的玩家們卻對動輒破萬的頂級X79主機板下不了手的使用者提供了一個經濟點的選擇方案，以C/P值為第一優先選澤考量的玩家們不妨列入採購名單哦!!
