ASUS在Z77主機板分出了不同系列,分別有ROG、TUF和迎合主流市場的P8Z77系列,P8Z77又分為-V和-I。然而P8Z77-V又細分了不同的版本,包含:
P8Z77-V LX
P8Z77-V LK
P8Z77-V LE & P8Z77-V LE PLUS
P8Z77-V
P8Z77-V PRO
P8Z77-V DELUXE
根據用料不同以及等級區分,將會反映在價格上面,然而有超頻需求的玩家不彷可以從LE以後的版本購買。



這次所要介紹的是P8Z77-V LE PLUS,至於有沒有”PLUS”的差別,將會一一介紹

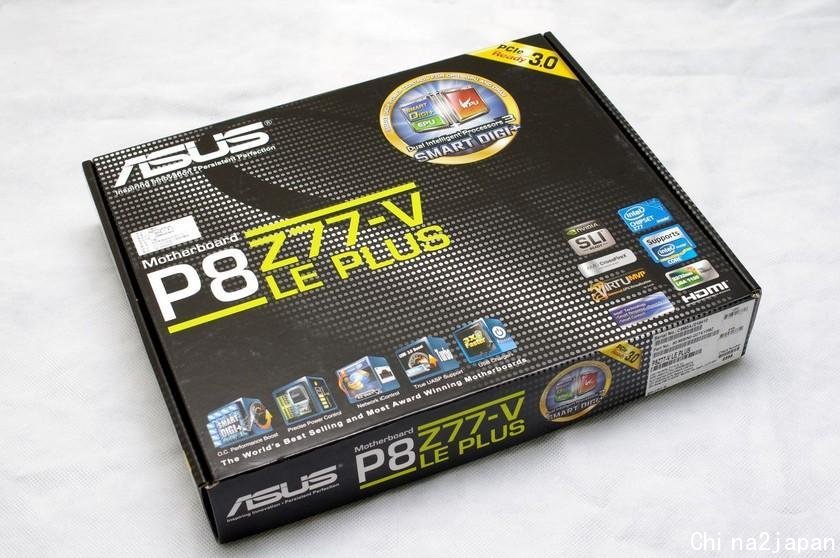

P8Z77-V LE PLUS主打的功能以及技術



PLUS版本支援SLI



外盒背後列出了P8Z77-V LE PLUS規格以及特色



第三代的雙智能處理器,針對超頻以及節能方面都有不錯的成效



主打各項技術:Network iControl、Virtu MVP、USB 3.0 Boost以及支援USB3.0和SATA3



主機板以及配件都妥善的固定住



盒內配件包含了:說明書、驅動光碟、I/O擋板、SATA3和SATA2傳輸線各兩條以及SLI橋接器



P8Z77-V LE PLUS主體,不難看出PLUS版本支援SLI以及CrossFireX



CPU供電的部分,採用8項供電(6相為CPU,2相為iGPU)
MOS部分使用散熱片將廢熱帶出



P8Z77-V LE PLUS採用自家的EPU以及TPU,利用手扳開關就可以開啟了



4*DIMM,最高支援32GB,而頻率可以上至DDR3-2400 (OC)
當然也有支援Intel XMP



以及非常貼心的DRAM除錯按鈕,MemOK!



PCH區域一覽,P8Z77-V的PCH散熱片都是這個樣式,只是P8Z77-V LE PLUS不會發光



共有7個SATA port
Z77晶片提供2個SATA3接頭(灰色)以及4個SATA2接頭(藍色)
Marvell所提供的SATA3接頭(海軍藍)



中間的小黑鈕為USB BIOS Flashback,輕鬆簡單使用隨身碟和一隻手指頭就可以升級BIOS版本



2組PCIe3.0 X16、1組PCIe2.0 X16、2組PCIe2.0以及2組PCI
支援Quad-GPU SLI、Quad-GPU CrossFireX以及3-Way CrossFireX



asmedia ASM1083,PCI-E轉PCI的控制晶片



nuvoTon NCT6779D,環境控制晶片



asmedia ASM1042,提供背板I/O部位兩組USB3.0



asmedia ASM1440以及asmedia ASM1480,PCI-E Gen2和Gen3的Quick Switch



I/O部位一覽:主要包含PS/2鍵盤滑鼠插座、4組USB3.0、2組USB2.0
視訊接頭部分:DVI、D-SUB、HDMI以及DisplayPort




實際上機,測試平台如下:
CPU: Intel i7-2600K
MB: ASUS P8Z77-V LE PLUS
RAM: Kingston HyperX H2O 2G*2
VGA: ASUS GTX560 DirectCU II OC
SSD: Mach Xtreme MX-DS Fusion 60GB
PSU: Dell 875W
OS: Windows 7 Ultimate 64bit


首先介紹ASUS P8Z77-V LE PLUS的BIOS
支援UEFI,讓入門的玩家可以由簡單的圖像化進行修改



按下F3則是進入各種頁面的捷徑



Main頁面可以得知主機的基本硬體配備



管理超頻的Ai Tweaker頁面




可以針對各部位調整的Advanced頁面



Advanced頁面裡面又分了許多細項,如CPU、PCH、SATA等等








Monitor頁面得知電壓、溫度以及風扇轉速,也可以設定風扇的使用控轉



Boot可以調整系統開機時的設定



Tools頁面有ASUS EZ Flash2的升級bios工具、可以儲存超頻資料的OC profile和SPD資訊




首先使用全預設狀態下使用BenchMark軟體測試
PCMARK7得到4734分



CINEBENCH拿到6.81分



記憶體頻寬測試



再來就是輕鬆的小超頻一下
將CPU頻率提升至4.5GHz,RAM也讀取XMP至2133MHz
PCMARK7得到5540分



CINEBENCH拿到8.77分



記憶體頻寬測試



簡易介紹一下ASUS P8Z77-V LE PLUS可以利用ASUS AI SUITE II的那些主要功能
TurboV EVO可以設定頻率以及電壓,當然也有超方便的自動超頻




DIGI+ VRM調整CPU供電的相位等等
增加系統的穩定性,也可以加強超頻的幅度



FAN Xpert+針對不同部位風扇做設定
ASUS P8Z77-V LE PLUS很可惜並沒有支援FAN Xpert2



Probe II了解系統的電壓、溫度以及風扇轉速等等
警告紀錄可以得知系統異常,非常實用




透過華碩Ai Charger+讓Apple產品可以增加usb充電的效率



USB Charger+不但可以讓USB充電的效率增加,也能在電腦休眠甚至是關機的時候充電



USB 3.0 Boost可讓隨身碟或隨身硬碟的讀寫增加



Network iControl是很實用的網路優化系統
可以設定不同軟體的網路頻寬優先權
舉個例子就是,在下載BT時觀看youtube,Network iControl會將網路頻寬給youtube




P8Z77-V LE PLUS比LE版本多了SLI以及3-Way CrossFireX的支援,其餘用料以及功能上幾乎相同。然而P8Z77-V LE PLUS與P8Z77-V相比少了WiFi模組,但用料上不比P8Z77-V差太多,預算較緊或不需要wifi功能的玩家是可以選擇P8Z77-V LE PLUS。ASUS P8Z77-V LE PLUS整體用料上都算不錯,供電部分採用8相供電,比起自家系列的LX和LK超頻性能會更好,所以有需要超頻需求,但預算又有些緊縮卻又想使用ASUS的玩家是可以考慮P8Z77-V LE PLUS。


謝謝各位 :)
