哈喽各位大哥大姐好啊~ 小子又来收割韭菜了！ 啊呸，来乞讨分数，和点赞， 先自报家门，我就是那个立誓要吊打元宵弟弟的大哥。。。。。。。。
顺便打波广告：实地教学加远程课程，是真的非常好的教育方式~ 今天是我入行刚满第三年第一天，回望我第一张帖子的拜帖，大家可以看出我的进步，有今天的成就，除了感谢恩师，还得拜入门下，没有进入组织的，想提升实力，想入行的，赶紧报名了，现在打骨折般的活动，抓紧咯~~
先致歉，后写帖：因为今天还要写一张首发秒杀的联想NM-A361 掉电通病秒杀帖，所以 下面很多步骤看图说话，读完小学的，应该也都差不多能懂
进入主题：
版号： 七彩虹B150M-K v20 全固态版

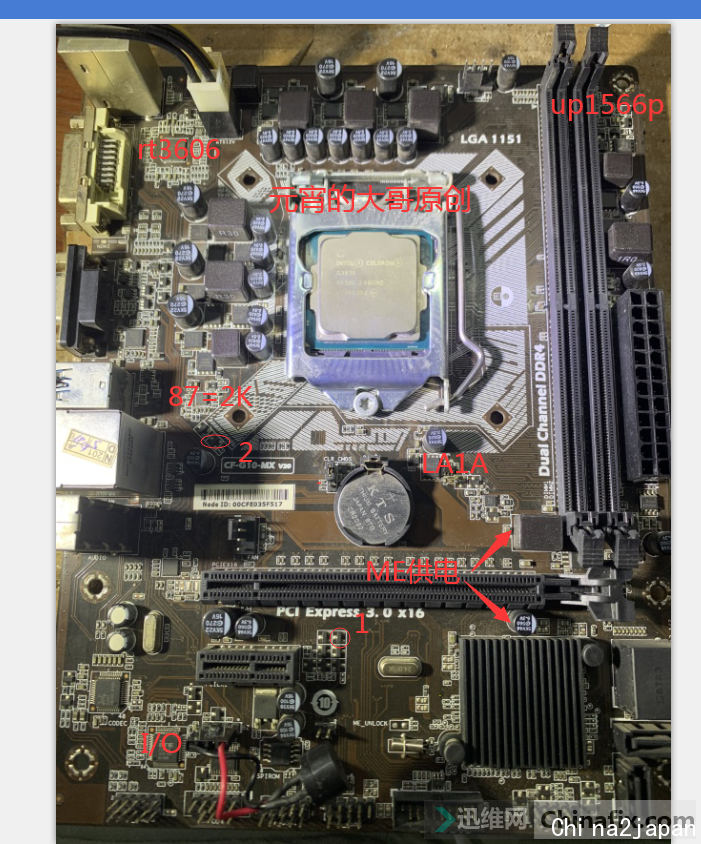

先上图，给各位大概了解一哈：
通货维修，本帖囊括高概率故障点，及故障现象，3分钟帮助各位锁定故障方向，具体囊括三个方向，同时发几个论坛目前有点难找到的芯片测试点
1.有待机不触发
2.缺电压(这里随便提多一个小方向，内存不读或者掉电)
3.电压全，有复位，不显示
故障1.有待机不触发

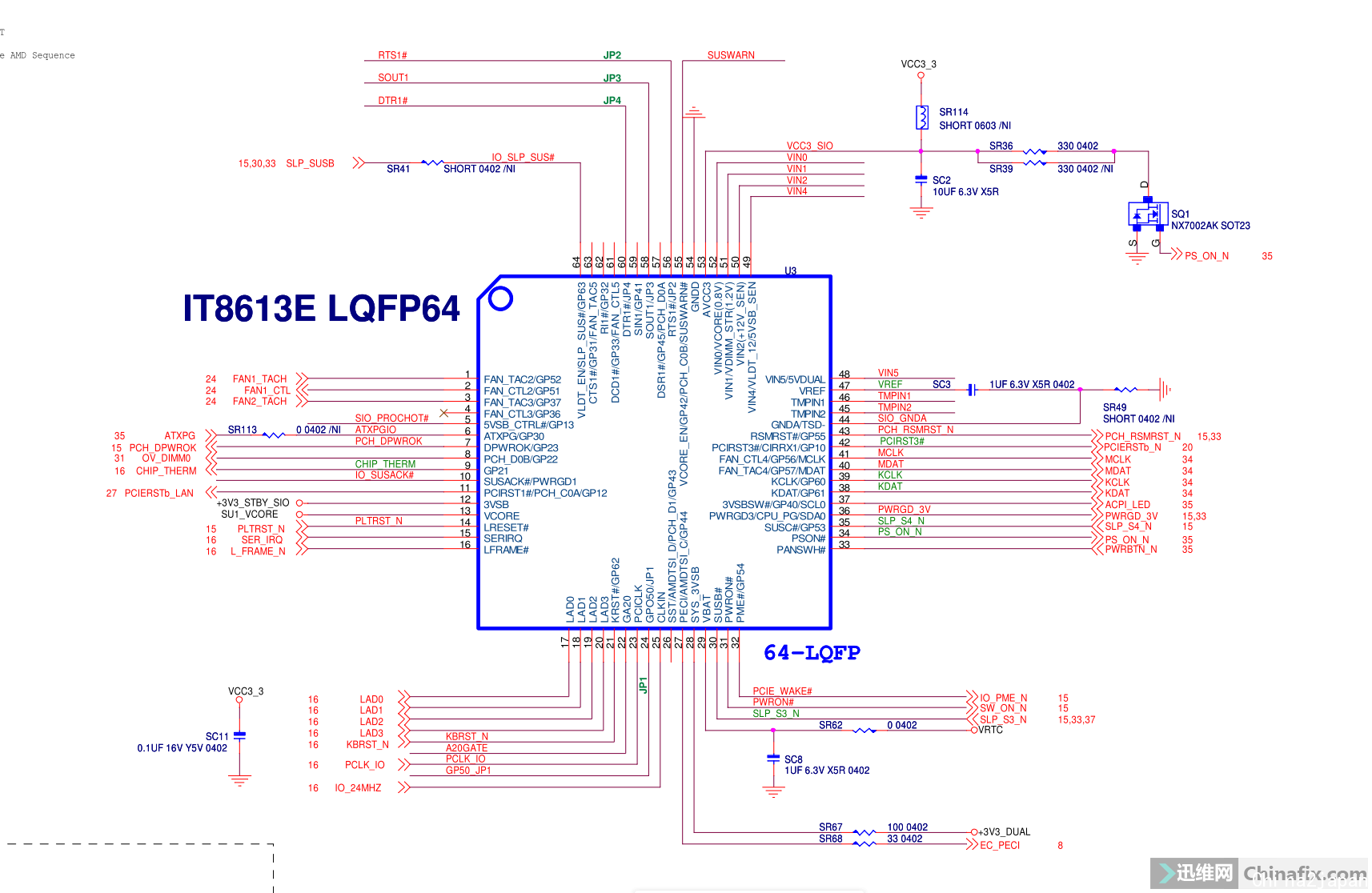

1.1 I/O 型号 ：IT8613E （论坛无这个资料，但我弄到的切图，有别家的水印，不方便上图，我手画一张）

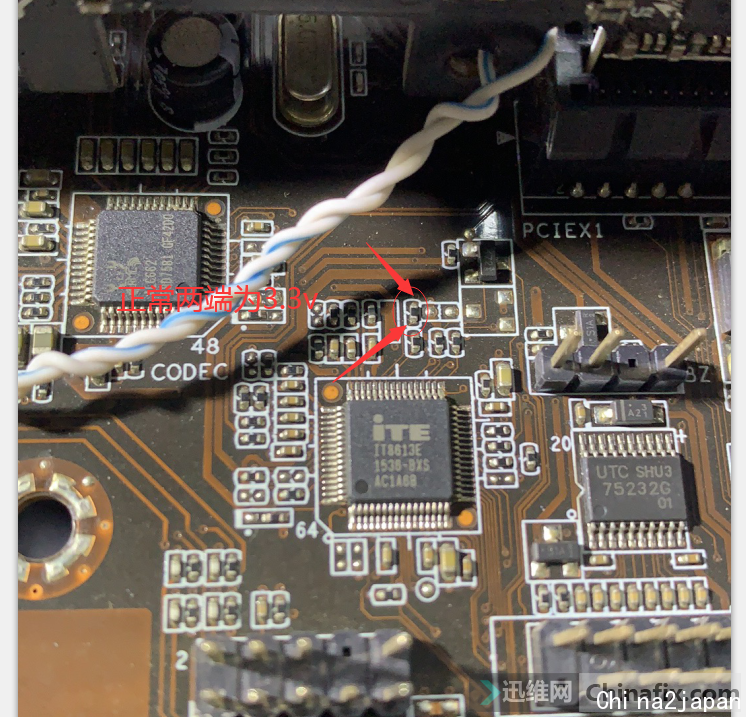

触发循序，图上有了，触发状态不会的就改行吧，可能不适合你了（小白除外）~~~ 言归正传，笔记本做好，第一通病点：RSMRSt 43脚无电压，跑线路发现连接着一个电阻
板子上的电阻阻值为1欧 ，故障的板子IO的43脚0v，正常思维就是直接直连这个电阻，因为在技嘉华硕的一些板子上，确实是可以直接连，但是这个板子，因为无图纸考证，我也不知道是因为什么不能直接一坨锡，我连接过几片板子都是不能触发，当时我还以为是IO坏了拉低的，加上诡异的是，我把43脚跳起来，确实能在焊盘上测得3.3v，然后还换了一个IO，发现还是被拉低之后，我就更换电阻，发现才正常，更换一个0-100欧的电阻都可以正常触发使用。
1.2 不触发现象的另两个现象，一起写了

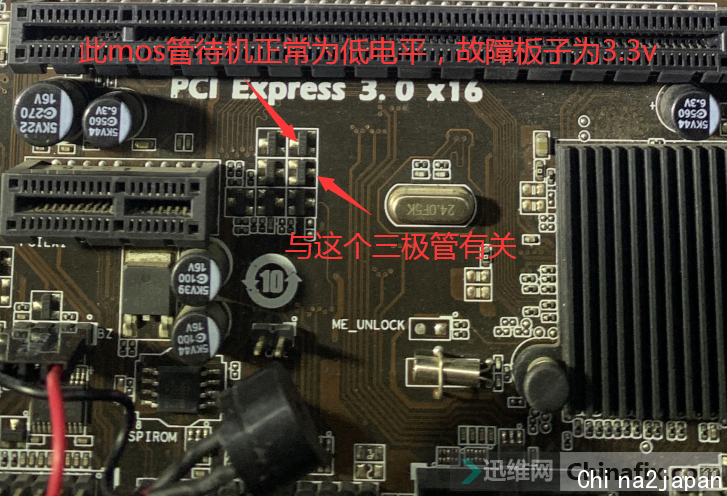

1.2.1 开篇第一张图的，标号 1 区域的那一撮芝麻官，圈圈第一个
备注：加红字，因为这个管子工作状态如果是不良的情况（但不一定是他，具体往前往后查，自己跑线路了），可能会引起电压正常，但是不跑马
1.2.2 第二种不触发，先排除BIOS程序问题之后，检测ME模块供电1v是否正常（因为无图纸，只能按经验猜测此供电应该就是ME模块供电）图片也在开篇的那里能找到位置
其他不触发的，种类不一，就不作解释了，但值得注意的如果待机条件满足，桥不发来S3 ，请先挑起IO对应脚位，再做判断。
2.缺电压
这里按时序写要分4点写，都是高故障率的统一现象

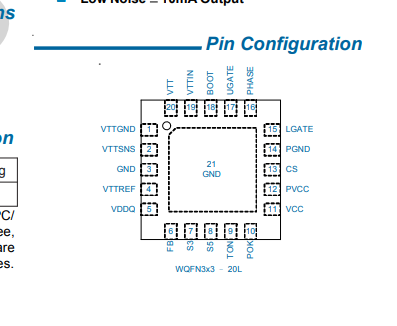

2.1 缺内存供电，供电开启正常的话 基本上就是up1566p 损坏，但大多数是桥发来的 开启信号没到达，基本上就是桥废了，看官自己有兴趣的可以撩起桥来测试点位，下面给出的是这个up1566p的测试引脚
2.2 缺的这个电压 我确实不知道叫什么名字，按照平时修的台板的话，应该是一个类似pch_1.8v 的东西 但是在此正常板子上是个0.9v的，看图说话，若有人知道这个叫什么名字，请告知一声，万分感谢
[siz ... 本帖为精华帖，如要查看隐藏内容，请支付0.5元给本帖作者。写帖不易，请多支持。立即支付
评论
我草芯片PDF我给你的没水印怎么不方便发呢
评论
现在越来越懒，都懒得跑线懒得看图，习惯上论坛找找同型号板子的故障再去一一排除，永远记得张老的教诲：心有多大，地有多广。怀念七八年前看图跑线路每天捣鼓到晚上二三点的岁月来自苹果APP客户端
评论
今天修了一块七彩虹的B360M主板不触发桥不发出SLP_S3，RSMRST有的PWRBTN正常触发高低高跳变，IO也换了主板观察无断线，最后没办法了刷一下BIOS试试不然就判断桥坏了，上编程器刷BIOS死活不能识别总是一个脚不能识别，换了一个16M的BIOS刷，刷好装上主板然后就能触发了，晕，用示波器量主板插电的一瞬间BIOS有反应，待机南桥就要读BIOS 1151系列主板都是这样吗。
评论
忙，没时间看了，直接加分
评论
第一第一，老表威武
登录/注册后看高清大图
登录/注册后看高清大图来自安卓APP客户端
评论
饼哥哥，感谢信任，先撸个原创啊~~
评论
我有个是这个板子的切图，有个大神不知道他去哪弄的，居然能摸到七彩虹的图纸，膜拜得一批
评论
学习了 不错的经验
评论
学习了 不错的经验
评论
这个排版不错，嗯，不错
评论
666大师真是我的楷模来自安卓APP客户端
评论
学习了。 刚刚好有两板
来自苹果APP客户端
评论
通电一瞬间会桥会读ME来自苹果APP客户端
评论
趁着没有精华之前赶快留个言，，另外说下我是元旦，按辈份比你两都大吧
登录/注册后看高清大图来自安卓APP客户端
评论
拿分点赞走人………来自安卓APP客户端
评论
所以 一般在新平台的板子上，不触发或者是不跑马的，都要先排除了BIOS芯片或者程序问题之后再下一步，类似之前H61维修一样的
评论
精雕细琢好贴，感谢分享
评论
真是牛人一个。俺，学习的来了。
评论
学习了 不错的经验来自安卓APP客户端
