收了一批电源，全是2修的
保险烧黑，应该后级有严重短路，而且是2修的，怕放炮
改装了个灯泡，（加保险了）
改装了个集成显卡的主板（加了PCI A13灯，开机开关，电源灯灯）万能表检查电压的插头
让行家给鉴定鉴定，
修起电源很快，不怕放炮了，
但是和“电路正常时，不短接绿线，灯泡接电时会闪一下即灭。恶性断路应该时灯泡会全亮。在接负载时，电路短接绿线时会一闪一闪，不过闪时不会好快，一秒左右，但随着负载的加大，灯泡亮度会增大。”大家说的不一样
我的是：“待机和大家一样，开机（短路绿线)不闪烁，灯长亮（不是很亮那种，微微的亮）
评论
接在哪从来没用过。。。
评论
提示:
1、灯泡不亮（或冷的灯泡）时内阻很小，亮后内阻会增大很多。
2、灯炮闪烁和220V交流电的频率有关。
上面的"恶性断路"是错误的,应该是"恶性短路"
搞懂为何灯炮会有：微亮、闪烁、很亮的原因，对分析、判断电源的故障部位有很大的帮助。
电路正常时，不短接绿线，灯泡接电时会闪一下即灭。恶性短路应该时灯泡会全亮。
-----------------------------------------
闪一下即灭，是给两个大电容充电正常。如果整流电路“恶性短路”会全亮，220V全加在灯泡上了。下面电路表示：

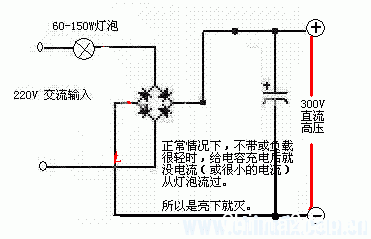

正常充电的等效电路

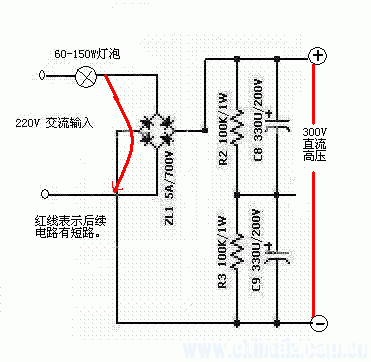

短路的等效电路
下面一句:为何灯会有闪烁呢?大家分析下.
评论
灯泡会闪烁，应该是开关管导通到饱和最后截止时电流通过所致．
评论
我认为灯泡是否闪烁，需要看电源的负载轻重，灯泡的功率而定。
通常使用的是220V100W的灯泡。
电源空载之时，接通电源后220V交流电将通过灯泡与整流桥给大电容充电，且待机以及空载运行之时整体功耗较小，所以通过灯泡的电流也小，就会出现灯泡亮后熄灭的现象。
电源带载运行之时，整个电路消耗的电流都将流过灯泡，如果电源的负载较轻，流过灯泡的电流较小，相对而言灯泡两端的压降就较低，不至于令到电源欠压保护，此时灯泡灯丝为暗红色，且带载工作正常。如果电源所带负载较重，开启电源之时将会有较大的工作电流，此电流也流过了灯泡。如果电流较大，灯泡两端的压降较高，根据串联电路的原理，电源大电容所充得的电压也会降低以至于欠压保护。此时，灯泡将呈现逐渐变亮后熄灭，不断循环。
此外，还有两个可造成灯泡闪烁的因素：
一，灯泡的电阻值不是固定的，冷阻较小热阻较大。灯泡中有电流流过，必定会令灯丝发热，灯丝的温度越高，其电阻值也越大，若电路中的电流不变，意味着灯泡两端的电压就越高。相对的，电源所得的电压就越低。
二，开关电源不同于线性串联稳压电源，线性电源的工作电流等于负载电流，开关电源的工作电流等于负载电流除以电源输入电压，再除以效率。简单点说，就是当负载一定时，输入电压升高，电源的输入电流就减小；输入电压降低，电源的输入电流便增大。
由于此二者共同作用之下，电源负载重时便会呈现出恶性循环的状态，灯泡的闪烁频率将加快。
一家之言，若有不对之处，请批评指正。
评论
超时不能编辑了。我上面所说的有一处错误，
“二，开关电源不同于线性串联稳压电源，线性电源的工作电流等于负载电流，开关电源的工作电流等于负载电流除以电源输入电压，再除以效率。简单点说，就是当负载一定时，输入电压升高，电源的输入电流就减小；输入电压降低，电源的输入电流便增大。”
应该是开关电源的工作电流等于负载电流乘以负载两端的电压，再除以效率，输入电压。
I输入=(P输出/效率)/U输入
评论
用3842的显示器电源加灯泡就看不出，好的电路也是上电就高亮，像短路一样
评论
我也说几句。一直以来，我都觉得接上个灯泡没有什么用。对于新手，短路性的故障可以在灯泡的保护下快速的定位。对熟练的人来说，检测整流部分是整个维修流程的初始阶段，用万用表测几下就够了，没有接灯泡的必要。我也曾经跟郭大侠（郭郭有志）讨论过这个问题，当然最后结果还是各持己见。我始终还是认为，对于初学者，在培养成良好的维修思维之前，不应该借助于太多的辅助工具。整流部分是最最简单的，一个短路你都检测不出来？非得接上灯泡你才发现是哪里的问题？
在接触的电源多了以后，我发现一个问题，对于半桥电路，灯泡接不接根本无所谓。但对于高度集成的芯片，特别是正激的电源，灯泡还是有一定的使用价值。很多时候某些芯片是很难买到替换的，在又要保护主芯片又要试验电源的各种状态的情况下，上个安全套还是必须的。我就是在修一个长城300sel电源时（3842+tps3510）烧掉了3次保险丝、一个场效应管、一个稳压管、一个3842。回想起来，首先是我知识不足造成的，但如果我先有这种危机感，就可以避免这种无谓的浪费。
对于主动式pfc，因为有预稳压电路，我不知道接上个灯泡再上负载会有什么情况。如果有朋友做过这方面的实验，不妨拿出来探讨一下。
现在我还是不用灯泡，不是懒，是不需要了。修电源多了，其实一个万用表一个烙铁足够了。读书破万卷，下笔如有神。理论才是我们最好的电灯泡！
评论
不知阁下是否有拔下消磁线圈的插头？如果没有，当然加电就高亮。其中的原由，使用简单的公式以及简单的数学计算就能清楚。
评论
确实接灯泡修东西快，而且安全。
评论
兄台，太过于相信自己的检测水平是不可靠嘀。
例如大滤波电容器引起的烧保险丝，不知道兄台遇到过没有。此电容器不管是在路测量，还是拆下测量，都与正常电容无异。但是安装在电路中，加电即烧保险。我遇到过一例。不多。
另外若在检测过程中稍有不慎漏检了，又或者犯了经验主义的错误，那可是会导致损失的哦。
串联灯泡进行检修是有好处的，亦可灵活运用。谁说灯泡只应接在保险丝那的？ 我在修辅助电源时，便只串联在辅助电源部份，而且可更换功率较小的灯泡，可避免大电容所存储的电能烧坏辅助电源部份的零件。
关于兄台所说的主动PFC，可照接不误。串接灯泡的位置灵活处理即可。
评论
我能问一下么 一般灯泡接在什么位置？ 新手 望版主能给解答下 先谢谢了
评论
主要要安全了，不想听放炮了，还有C5027短路，有时候是量不出来的（在板子上） ，必须协了才知道。太麻烦，加灯泡，一看就知道了
评论
11楼说的大滤波电容引起的烧保险丝的应该是电容的漏电太大了吧，这个用指针表应该能量出来吧?
评论
以前判断建筑暗线短路点的时候，都要在空气开关下串一灯泡
评论
我至今遇到的电源还没有一例是烧毁保险丝的，也许我运气好，因此我对灯泡不大感冒。我不是抵触这种辅助方法，也许是我对自己的要求太高了吧，我只是希望自己在任何情况下都保持清晰的思维罢了。错了，烧掉东西了，就是对自己的惩罚。
关于梦回兄所说的电容检测正常，但上电烧保险。我有点疑问。到底这个电容正常否？如果容量正常，又没有漏电，那么烧保险的唯一可能就是电容充电电流过大。最近考虑写篇摩机的文章，对于高压电容和保险丝的关系有以下经验：330uf及以下的电容用3-4A的保险丝足够了，470uf的4-5A，680uf的6A或以上。不过梦回兄所说的情况很特别，我有兴趣，愿闻其详！
评论
烧保险才用灯泡，不烧保险我不会先用灯泡。
评论
呵呵，相信各位都以为我所说的那只电容是天方夜谭，吹牛皮的。
但是，在我实际的工作中的确是有这种情况发生，机率不高，十几年里也就遇上了三五例而已。
我用的就是指针表。这些电容器不漏电，不击穿，容量与新电容对比，属正常范围。拆下用指针表测量，指针偏转的幅度与充电的现象都与好电容无异。把电容器装回电路加电即时烧保险丝。那时候串灯泡的做法还不太常用，大概是与大只佬兄的看法差不多，以为自己的检测技术已经过关了，烧保险这类的故障，应该很容易能解决。偏偏测量此机器的电源部份，没有发现任何明显的短路。以为电网冲击导致保险烧坏，换一只开机，又烧了。此时确认电路有问题，测不出来，慢慢排吧。把开关管从电路中断开，上保险又试，又烧了。遂怀疑整流二极管有问题，更换之，上保险又试，又烧掉了。电容器几次三番测量都很正常，因为可能造成短路的元件已经只剩下这个了。不得已只能更换一试，故障排除。
电解电容器的测量，不管是用指针表，还是数字表，都是不可靠的。
万用表测量过容量正常不漏电的电解电容，在电路上就是不能用，没有起到应有的耦合或是滤波的作用，这种情况也是有的。此类问题有一个特点，故障电容器在充上电后，短路其二支电极，放电现象不明显或是无放电现象，没有啪啪声和电火花。但是用万用表测量，充放电的过程是正常的，用数字表测量，容量也是正常的。
所以我在测量一些容量较大的电容，47U及以上容量，若不能确认其好坏，都拿去做一下放电试验。也许有更为简单的办法，直接更换之。
这是电容器故障中较为少见的情况，提供与大家只是想做个提醒。
我给各位的建议就是，在测量电解电容时，不要太过于相信自己手中的万用表。
评论
我相信你没有吹牛皮！这样的事情只会发生在电解电容当中！这与电解电容的特性有关。
评论
整流滤波部分短路我相信一般搞修理的都能够判断，还有负载短路等等。由控制电路引起开关管的工作状态失控就会引起烧管，炸保险，各种开关电源的控制电路不会就像有个3842这么简单，各种各样的控制电路数不胜数，有时我们不能准确的判断它的好坏（确实与水平高低也有关系），特别是没有新件更换时，所以我觉得串个灯泡对防止故障范围扩大还是有一定的作用，通断电源时间掌握得当有时还可以防止烧管子。
