遇到一个奇怪的事情：主机是INTEL NUC11i5 ,带雷电3接口。然后我还有个惠普的雷电3扩展坞。 NUC是通过一根雷电3 线接到扩展坞，然后扩展坞输出网线，DP线，耳机线.......
刚才突发奇想，取下连接NUC和扩展坞的雷电3线，换上了一根普通的TYPE C 10G 线（也就是USB3.2 GEN2），发现显示器显示画面正常，是4K 60hz ，然后我还从扩展坞连接的移动固态硬盘上拷贝了一个大文件到NUC，速度是900M/S 也是正常的
请大神们指教：为什么一根10G 线也能达到雷电3线的效果？
评论
10G线不是每条都能显示的。必须支持显示的才能接显示器。反正买时候主意就行。
评论
因为显示走的是DP协议，跟USB那速率没毛关系
评论
你说得明显不对。
所有带宽，包括显示的4K 60HZ画面和900M/S 速率，都是走的那根10G线
评论
我的疑问是，为什么10G线可以承载4K 60HZ和900M/S 的带宽
我记得至少要20G线才可以
评论
这个解释起来就非常复杂了，我记得知乎有个扩展坞的帖子有说。
评论
雷电3扩展坞 40g带宽里给数据传输的只有22G 剩下都是视频信号，typec也是走dp信号。类似rtx20显卡
评论
你说的我都懂。 但你并没有回答我的疑问啊
评论
问题是你没法确定你的线只能跑10g呀？ 标和实际是两码事，主板上DP写1.2 实际不同U上去带宽还不一样。 MICRO USB口数据线不写快充却能跑12v 1.5a
评论
帖子来了 https://zhuanlan.zhihu.com/p/111182798 最大可能是dp1.4的关系
评论
他在纠结10g线为什么能跑12.54G，结论就是厂家标低了
评论
这应该是唯一合理解释
这线是前不久买的 “锤子 10G线”，当时特价40来块钱，做工非常好。锤子倒闭了，不然也买不到这么便宜的10G线
评论
那只是USB协议的带宽，TYPEC只是个介质，插显示器就会走DP协议，你不会认为满针的typec线全用于usb传输把
评论
你要是板载有asm3242或者卡，测一下usb3.2 gen2x2 20G的硬盘盒就能发现你的线还能跑到20G呢
评论
自行搜索，学习什么叫 全功能Type C的Alternate mode功能
数据传输和显示信号传输没关系，就算只有5G的3.0带宽一样能输出4K 60
评论
因为是被动线不是主动线
就像超五网线照样跑万兆
评论
10G线材八分之一不就是900M左右？
评论
10G指的是USB联盟定义出来的USB的握手速率，不代表线材能传输多少带宽。
看描述你的扩展坞大概率并不是一个雷电扩展坞，参考插上后PCIE设备是否增加，如果是雷电扩展坞typec的线是触发不了pcie的总线握手的。这个扩展坞大概率只是一个HUB+DP+PD一样的存在。
然而你的这根线是有DP的线序的所以实际上激活的是DP1.2-1.4的视频通道...
评论
混CHH的，这点基本常识就不用普及了
我就问你，40块钱能买到雷电线么？
况且线已经写明了是USB TYPE C 10G
评论
这让我说什么好............
评论
线材非常便宜，楼主所说的40块钱的雷电线我在小黄鱼上还真45块钱买了五根0.7m 40g 100w pd雷电线。但要解释线材的协议和速度则比较麻烦，推荐新手知乎搜拯救者的typec接口科普。
评论
正常雷电3的数据链路速度不止10G。
所以这算是一种在雷电3和type-c之间的叠加态。
type-c dp alt mode协议连上了（顺便说下tb3和usb-c在视频链路上都是dp alt mode），然后数据链路协议是type-c的。
评论
这只是个普通的TYPE C 10G数据线
评论
10g是有前缀的，USB,当然这根线也可以跑DP1.4，TYPEC接口是给DP预留通道的，10G只是你走USB控制器的速度，你要走DP通道就是DP1.4
评论
一根好的USB-C线能支持 USB 3.2 Gen2x2 = 20Gb/s
10G的USB+一个DP，很容易理解。
https://usb.org/sites/default/fi ... %20USB%20Type-C.pdf
评论
type-c的线最离谱的是只能充电，还不支持快充的呢， 这个接口现在是太混乱了，还是等直接买usb4.0的线吧。
评论
Apple USB-C HDMI 2.0 适配器是如何做到接4K的时候还能保持USB 5Gbps速度? - 华莱士的回答 - 知乎
https://www.zhihu.com/question/357315485/answer/906284628
可以参考这个帖子，如何在10G USB C界面下，接4K的时候还能保持USB 5Gbps速度?
评论
因为Type-C线里，有两组差分线，10g+dp把两组差分线都给用上了，所以互不干扰。另外，这种线还能跑半速雷电3呢。。。你可以试一试。。。
评论
此时输出的是DP1.2的信号，[email protected]，向下兼容各种USB协议和DP协议，雷电4更是兼容了USB4和DP1.4
评论
注意，type-c是一种接口形态，并不是协议，usb2.0也可以做成type-c接口线标的是物理层能承载的符合特定标准前提下的下限, 至于上限, 厂家才懒得去测
类似的usb规范规定usb线最长允许5米, 但厂家做个10米20米的线照样能用
评论
好像挺多人强调这个，那我总得用一个词语来形容我买的是什么线啊。并且这个形态里藏的协议百分之百不是雷电，并不存在混淆或者误解问题
评论
有点钻牛角尖了。已经写得清清楚楚是10G线
评论
我可没钻牛角尖, 只是你在死抠10G的字眼而已...
简单来说
[
我想出一款10G的线, 那么我做出来的线, 只会去测试10G能不能用, 能用就上市卖
至于更高的速率能不能用, 我不关心也不会去测, 测试要多花钱的, 要是你买去不能用更高的速率那很正常, 要是能用, 不出问题最好, 出了问题我也不负责
这逻辑很简单明了吧....
]
追加一点
可能你没注意到这一点才会引起你认为的问题
10G和20G的线, 除了[保证]能承载的信号频谱带宽以外没有任何区别, 而能承载的信号频谱带宽和线的长度有非常大的关系, 极端一点的说, 要是只有1cm这种长度, 用晾衣架的铁丝把4对差分线接上都能跑20G
评论
因为10G type-c 线走被动雷电三的速度是20G
评论
楼主有点可爱，明明大家已经给出答案了，因为答案不是他想象中的那样，就一直反驳
评论
乐了
评论
按照26楼给的文档，有两种形态。一种就是全部4条dp line用上了，usb就只能2.0，LG的Ultrafine 4K显示器就是这种，因为这显示器比较老，里面的dp lane还是1.2的。
有的只用两条dp lane的，就可以在传输dp的同时传输usb 3.1，就是楼主这种。只用两条dp lane也可以驱动4k @ 60，需要dp 1.4（HBR3）的。现在新一点的dock和显示器应该都是dp1.4的。
type-c这种接口非常灵活了，各种协议和lane的组合分配。
评论
35楼解释的非常清楚了
评论
而且坚果tnt的线可一点也不普通...为了做tnt他们可是硬肛dp1.4的规格，一直都是我向朋友推荐一线通的最佳合作伙伴，便宜大碗
评论

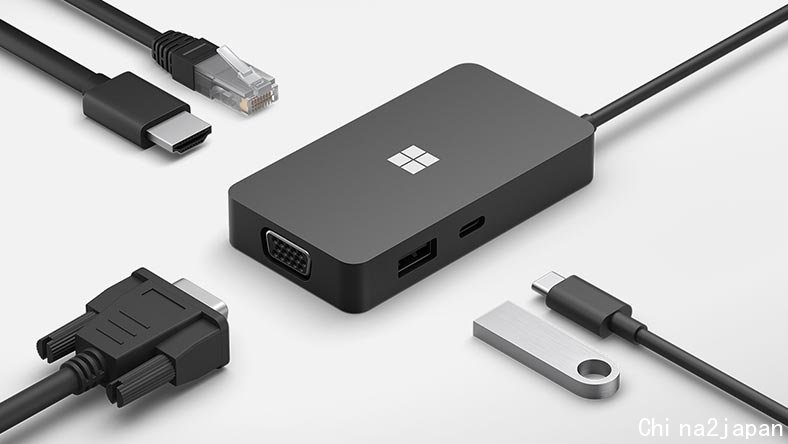

大神帮我算算我这个 typec hub 是咋玩的。这应该不是雷电，应该就是 typec形态的usb。
1个 USB-C™ 3.2 Gen 2 端口（10 Gbps 数据传输和直通附件充电）
1个 USB-A 3.2 Gen 2 端口（10 Gbps 数据传输和直通附件充电）
1个千兆以太网端口
1个 HDMI 2.0 端口，支持 4K（60Hz）视频输出（不能与 VGA 同时工作）
1个 VGA 端口（无法与 HDMI 同时工作）
评论
完美，这么解释高年级小学生都能读懂了吧
评论
没用过 surface，我接的mbp，没啥感觉
评论
可能是你的线的体质比较好。。。。。。
评论
只写了usb 10g
我用usb a 5g的连接也能4k60呢 别啥都无脑雷电3
评论
里面有桥接芯片 接surface connect能达到类似displaylink的效果
评论
短距离的普通线也能跑雷电，针脚全就可以。
大于1米的雷电线是天价，因为不能是被动线，带芯片处理信号。
不排除扩展坞支持各种协议，雷电或者DP alt都有，适应性好。主机那边肯定都支持，是全功能口。
我倾向于前者，因为支持DP1.4的扩展坞太稀少，之前只是有人发过，京东评价1个。
评论
