日本电子维修技术 装机/软件用三台GEN8打造一个分布式分层存储-硬




发这个贴是源自最初看到有人求36TB数据存储的解决方法(https://www.chiphell.com/thread-1201669-1-2.html)。回帖中的方案各有特色,但苦于那是级别不够不能直接回帖,于是在新手区发了这个帖子。今天升级为天使后才知道原来新手区是不能再访问了。可惜了当初码了那么多字,恨自己没有存盘的习惯。

36TB说大不大,说小不小,未来还有可能再次有扩容需求,所以在我看来采用分布式存储是比较理想的选择。好处是:
初期投入不大(三台GEN8),可以满足需求(3台GEN8有12个盘位,6TB的盘RAID1都行);未来可以横向扩展,不会受限于机箱内部的空间。通常扩展到12个节点,240块盘不是问题(对于GEN8,12个节点也有48块盘了);性能较单台存储更好,并行处理,无论CPU、内存和网络带宽都随存储的增加而增加;能提供更多的IOPS,代价是延迟稍高,不过对于原帖中的视频资料这点延迟相信没有影响;可用性比单台存储更高,不仅盘有容错,即便一个甚至多个节点坏了也不会中断服务,采用两副本的镜像方式,无论替换服务器还是硬盘,重建都很快。

光说不练假把式,为了验证这个想法,乘着某东GEN8特价,购入了3台。来个合影先。


2015-1-5 22:31 上传



按照已经被这里的前辈趟平的改造之路,升级了E3-1230V2的U,加了16GB内存。要说一台GEN8就够折腾的了,三台一起弄,真的有剁手的冲动。东平西凑了三块希捷2TB的硬盘,有从某东购入了三块同型号的2TB硬盘,勉强把硬盘对付过去,要配齐12块,真不敢想也暂时没这个必要。


2015-1-5 01:10 上传



同样按照前辈们的指引,为了将来能够满配硬盘,打算从SATA5引导系统,故而从某东购入了3块8GB的Micro SD卡。


2015-1-5 01:10 上传



从某宝购入了三块Seagate Pulsar.2 200GB SSD。这盘性能很烂,但是好的盘用在第五个盘位的SATA2上也浪费了。而且作为系统盘对于性能的要求并不高。况且这盘4400TBW的写入耐久性很感人。当然更重要的是对于有强迫症的人来说,硬盘当然最好都是Seagate的。


2015-1-5 01:17 上传



最后,纯靠7200转的3.5寸SATA盘,这个存储还是和性能不沾边,于是自然想到用SSD给它加速。让热数据存放在SSD层,冷数据存放在HDD层,从而实现分层存储。此时空闲的PCIe槽正好可以用上。于是某宝购入3块成色相当一般的LSI Nytro WrapDrive 400GB PCIe SSD。


2015-1-5 22:21 上传



为什么是这个PCIe SSD而不是别的,当然主要原因是它也是Seagate的产品 ;)还有就是用于加速目的三块卡裸容量有1.2TB,而且性能也还凑合,更重要的是每块其实是由4块100GB的SSD构成。这样每台GEN8除了系统的SSD外,满配的话可以有4块SSD加4块HDD,强迫症再次发作。下面是装入GEN8的样子


2015-1-5 22:31 上传



启动的时候,可以看到是四块独立的SSD


2015-1-5 22:21 上传



网络的部分,千兆当然的必须的,每台GEN8的两个网口都做了Teaming,我为使用这套存储的工作站配了一个4口的Intel网卡。

对于硬件部分小结一下。三台GEN8,每台配置如下:
CPU: E3-1230V2内存: 16GB系统盘: Seagate Pulsar.2 200GBSSD层:LSI Nytro WrapDrive 400GB PCIe SSD (100GB x 4)HDD层:Seagate 7200转 2TB HDD x 2

软件篇:https://www.chiphell.com/thread-1213998-1-1.html


评论
三台G8疊在一起真是壯觀
而且很適合疊放的設計,有種整齊感

评论
三台?不错
统统组RAID的话,可以奏出一场完美的风扇奏鸣曲
期待喔


评论
牛,终于看到堆叠放置Microserver Gen8的了。

评论
牛,终于看到堆叠放置MicroServer Gen8的了。

评论
有个问题
如果对存储容量有较大的需求,比如那个36T
那么再添一个阵列卡,多口的那种SAS卡也很常见,大概一千多的价格,扩充至一二十个SATA接口很轻松
是否可以用一台Gen8来搞定?
毕竟这么多Gen8,管理起来是不是会更加操心一些
就连开iLO都要开三个窗口

评论

可以用一个ilo控制多台gen8,见下面截图:


2015-1-6 08:08 上传




评论
这配置,e3 散热改造?

评论
土豪呀!!!!!!

评论
刚才某宝找了一下,
LSI Nytro WrapDrive 400GB     3500
E3-1230 V2                              1200
16G ECC                                    1000
Seagate Pulsar.2  200G              3500
Gen 8                                         2599
不算硬盘,单台Gen配齐已经11800了
这是豪无人性啊!!!




评论
靠,土豪啊.........你让我等贱民情何以堪!羡死!

评论

妈妈问我为什么跪在电脑前看帖子,

土豪,请受吾等草民一拜
题外话

看见1230的时候我还在想,有点贵了呢,不升级也可以啊
看见16g的时候我在想,没听说内存降价啊
看见希捷ssd的时候我在想,希捷的ssd不是贵得一比么
看见400g pcie ssd做加速的时候,我终于认识到,我遇到了一位值得交出自己膝盖的豪啊


评论

都是服务器的东西,上1W应该很正常吧
那个阵列卡就是个大头
等你上什么企业级硬盘又是一笔大的开销

评论

原来这个地方的设置就是为了方便集群管理的
受教了
服务器的东西贵,确实有贵的道理

评论

土豪不是你能买得起多少多少钱的东西就算是土豪的

而是一种生活态度

让我们一起来感受一下楼主的云淡风轻:“光说不练假把式,为了验证这个想法,乘着某东GEN8特价,购入了3台。”

看看,楼主只是为了验证某个想法,就一气买了3台gen 8!

还各自配上了顶级配件!

一般人最多也就是用虚拟机,模拟3个nas出来做实验好吧!

评论
三台有ssd有hdd正好可以组个vsan


评论
我还以为LZ加的那些个配件好便宜呢。。。。。。

评论
好强,等着看软件部分

评论
膜拜一下,简直是壕无人性:D

评论
帅气啊,期待更新

评论
膜拜啊。。

现在还在为改机苦恼中呢

评论

可以,你说的方式属于纵向扩展。与横向扩展比各有长处。不过带外接SAS口的HBA卡和SAS的JBOD也都很不不便宜。

评论
LZ这样的土豪还是上刀片吧,MicroServer怎能满足

评论
很想知道这个部分怎么实现,2008R2支持这个功能么,正好能用上我闲置的一块SSD

------------------------------------------------
最后,纯靠7200转的3.5寸SATA盘,这个存储还是和性能不沾边,于是自然想到用SSD给它加速。让热数据存放在SSD层,冷数据存放在HDD层,从而实现分层存储。

评论

2008 R2不行,需要2012 R2及以上的版本。

评论

壕无人性!

评论
说实话,我现在还是没有很好的办法来搞定我那36T以上的方案,求加QQ细聊~~~
我的QQ 84511167

评论
等软件篇---确实豪,一次三台高配.....

评论

楼主方案按1:10的比例配置ssd加速缓存的容量,属于中段存储的特性了,而所以你的36g就要3.6g的固体硬盘。
存储领域的趋势就是一个闪存做缓存或者就是全闪存的方案,另外个就是存储虚拟化。


评论
什么时候发软件部分?这个存储怎么对外发布呢?如果做Vsan,策略请注明。

能画个拓扑图吗?前排围观。

评论
牛,我就一台都还没空折腾呢,就等着看谁做集群呢

评论
留痕膜拜~~~~

评论

ILO Federation可以统一开关机,但是没看到可以集中的打开控制台的。虽然我已经打开这个功能。


2015-1-7 23:43 上传




2015-1-7 23:43 上传





评论

可以看看软件篇https://www.chiphell.com/thread-1213998-1-1.html

评论

https://www.chiphell.com/thread-1213998-1-1.html

评论
楼主这样设计机器太多,未来管理方面会比较复杂,每台也只有12t的空间

评论

我就是那个36T的作者,我对这方面我完全是小白,求QQ在线交流~~~~

评论

lz的方案对你来说太高端了。。建议直接买成品NAS或者找专业人员帮忙比较好

评论

其实明白原理,一般的搭建不会难。官方有很多的技术白皮书和论坛,非常有帮助的

评论

有问题可以在这里交流。QQ不太方便用。

评论

先感谢了~~~

首先您的方案,对我来说不太实际,成本太高了

我最开始考虑GEN8,其实也是因为分3个区域,灵活管理

但是我这方面的知识,仅仅只在于WIN共享的范围内


另外您升级到E3-1230 V2,但是无风扇散热,温度应该扛不住才对吧

还有很多问题不是很明白,QQ在线聊是更方便的,不知道您周末是否方便

评论

1230V2在GEN8上没有问题
https://www.chiphell.com/forum.p ... ;page=1#pid27127583

我的配置并不是针对你的。不过分布式的架构可以考虑采用。对于你可以就是三台GEN,加上内存、硬盘,加上三个小SSD做系统就成了。CPU不用升级,PCIe的SSD当然也不需要。

周末出差。

评论
谢谢分享。学习了。

评论

编辑掉吧,看到楼主说不是针对视频的那个36T的场景。


评论
太壮观了。。。壕......

评论
问下 楼主,LSI Nytro可以当作系统盘安装系统么?

评论
感谢楼主分享教程,楼主发帖辛苦了。

评论

可以。而且在GEN8上还有一个好处就是你可以配置LSI和内置RAID谁先启动,如果设置Nytro WrapDrive先启动,那么在Nytro WrapDrive的界面中还能再配置那块SSD作为引导盘。

评论
土豪我只能流口水的份了

评论

你可以不升级到1230  缓存的SSD如果要求不高 可以用民用的PCIE或者干脆剩掉上 个H710P 找个硬盘柜 2台G8 +2张710P 带30个盘都无压力


评论
请问光驱位装系统是怎么做的??

评论
实在太6 ,必须给赞

评论

我是参考这个帖子做的。不同的是引导到VHD。
https://www.chiphell.com/forum.php?mod=viewthread&tid=1196090&page=1#pid26837939

评论
这,太豪迈了~,nb

评论
看来我的N54L只能当砖用了

评论

宿主机的启动可以引导到VHD?

评论

是的
http://technet.microsoft.com/zh-cn/library/hh825691.aspx

评论

学习了,谢谢~

评论

那你装的是win7或者win8?
Windows Server Threshold预览版

评论
高端货,只能欣赏

评论

gen8附带的一个简易使用教程就告知了这个玩意儿可以叠叠乐,但是建议最多叠3台。同时HP还推出了一款PS1810-8G交换机,可以和这货一起叠放。。

评论
土豪啊

评论
马一个先,另外楼主gen8按照hp的官方文档码放是不能超过两台的,,,,

评论

我也是,我还想去看看也买那么块ssd。看了楼下说的价格死心了。

评论
分布式的我在linux下部署过FastDFS,便宜又实用。但需要根据api自己开发前端,对普通用户要求有点高。框架如下图


2015-1-28 18:52 上传





评论
这配置,当然企业用配置要求高,家庭配置楼主有啥建议没有啊,家庭媒体中心,功耗和声音考虑的比较多感觉

评论

Seagate Pulsar.2  200G  这盘现在X宝600块可以搞定。

评论

今后的存储技术的发展走的是简化:以太网硬盘

适用于扩展对象存储的 Kinetic 以太网硬盘| Seagate
http://www.seagate.com/cn/zh/pro ... torage/kinetic-hdd/
携手同行 HCC上希捷展示新存储解决方案_服务器_服务器-中关村在线
http://server.zol.com.cn/542/5426300.html




希捷硬盘

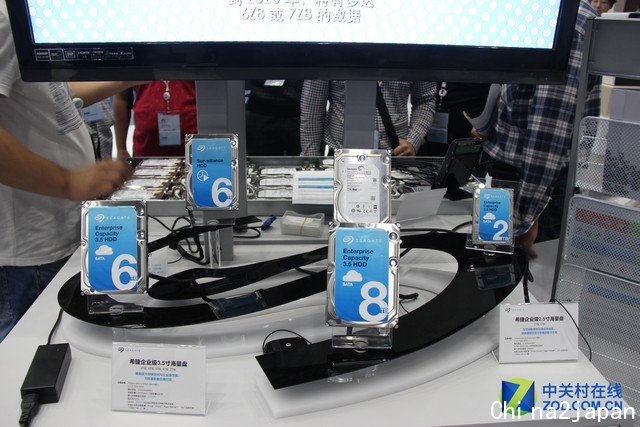

  本次大会,希捷展示了其最新、最先进的云存储产品及解决方案,包括Nytro Pcle闪存卡,Kinetic Chassis, 1200企业级固态硬盘, 企业级15K/10K超能盘,企业级2.5寸/3.5寸海量盘,Terascale扩容盘以及适用于云存储的存档硬盘等,从传统硬盘介质、闪存介质和存储系统多方面展示了公司在云存储方面的综合能力。  希捷Nytro闪存产品集成高性能闪存技术与智能管理软件,可提供极高的性能,减少延迟时间并降低CPU的负荷,能够胜任最严苛的数据库应用和I/O密集型工作负载;希捷Kinetic开放存储平台从根本上重组了传统存储服务器的架构,将面向对象的应用直接连接至存储设备,从而消除了传统堆栈中的多层硬件和软件,降低运营成本高达50%;经过优化适用于各种云计算应用的希捷1200企业级固态硬盘,专为拥有写入密集型工作负载的典型多用户、24X7全天候运行数据中心而设计,为现有的存储架构提供最快的性能以及最低的功耗。  如今,希捷先后与腾讯、百度、中国电信等国内顶级企业进行战略合作,无论从产品还是技术,进行全面合作,共同面对云服务带来的机遇和挑战。此次大会,希捷带来业界最广泛的云存储产品组合。  除了独立展台希捷还与华为合作,联合展出了装备希捷存储产品的FusionServer 5288服务器和OceanStor存储解决方案。


评论
终于可以回帖了,mark一下。

评论
由于离开北京,现打算将这三台MicroServer都出了。只接受北京见面交易,有意的请PM。下面我挂在网上的一台的链接。
https://2.taobao.com/item.htm?id ... .1000925.0.0.ir2ami

评论
这个的确牛

评论
还剩一台,我打算下个周末搬到人工背到上海。如果上海的兄弟有需要,可以当面验货交易。

北京的兄弟如果想要,下个周末前联系我。


评论
直接上全闪AFF吧

评论
整个服务器的功率多大,能否24小时不停止运行,谢谢!

评论

看中你的加速卡 然后再看看链接 里面 并没有。。。。

评论

是的 看过花钱请别人解决问题的 , 没见过花钱帮别人解决问题的, 楼主的层次已经是我等需要仰望的星空了。。。

评论
个人觉得外置8088口很适合扩展,就是小贵

评论

感觉你的cpu性能过剩了。我也不怎么懂,但是我觉得应该双机加盘柜吧。盘柜双raid模块加双电源。牛逼点双机热备加心跳线。但是这个主机也不行不是。最好再加ups。但是,这个就不是家庭服务器了。我的方案便宜简单的多,呵呵,基本上是垃圾组成,6年来也没出啥大问题。对于速度我没啥要求,能达到千兆网络的极限就行了,平时也没有高io应用。我的cpu还是很老的U7500,ms9803,ddr2 2G,火箭raid5阵列卡,普通机箱(后面有一台换了H2),最后还加了minipcie的usb3.0卡。用realVNC管理。1台是8颗2t,后来加的一台是6颗3T。要组成更大的容量也没啥问题。


2016-8-16 01:37 上传



2016-8-16 01:37 上传



2016-8-16 01:37 上传




评论
楼主你太凶猛了

评论
先送上膝盖再去看软件篇

剁手hell很多有米人,但只有楼主这样的我才会写个服字

评论
MS Gen8的单PCI-E永远是瓶颈
