日本电子维修技术 水冷EK背板冷头安装完毕



比我自制的低2度。但美观一些。

评论
来一张自制的

评论
你这里是显卡进水口?


2021-7-19 09:04 上传




评论
ek的看起来挺厚的

评论
显卡进水装错了吧

评论
硬管水路好看,EK冷头效果怎么样,一个水泵能拖动这么多东西?

评论
为啥左上角还有个猫黄色风扇?

评论

是进水啊。有什么问题?图片没切好

评论

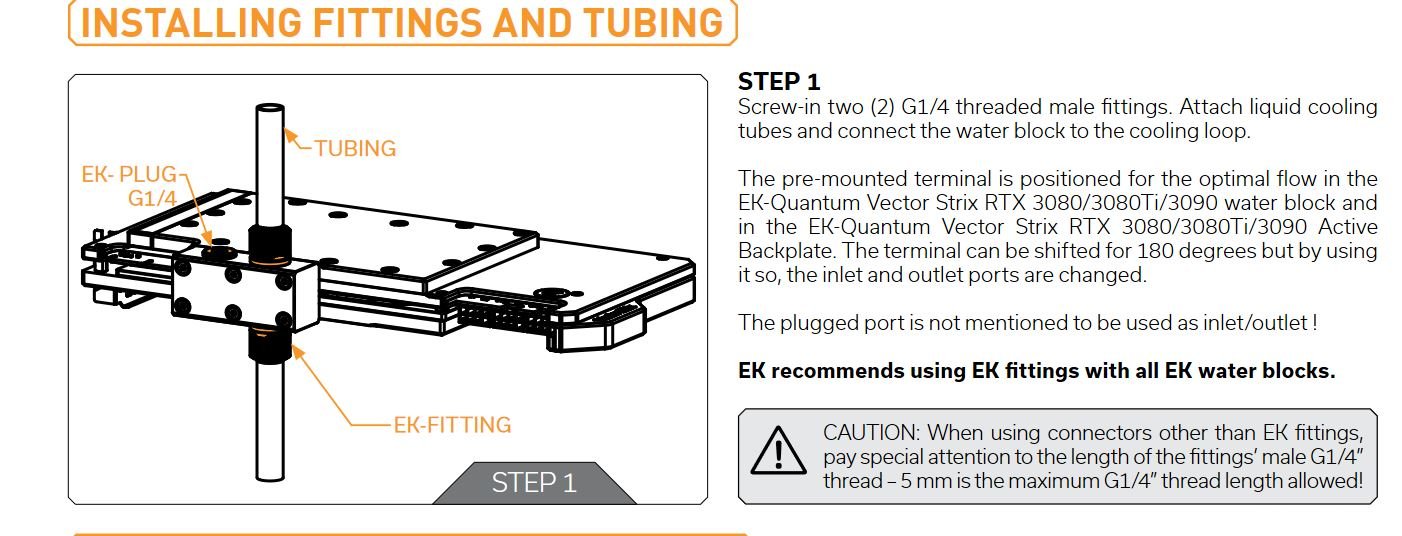

我看了EK官网的PDF文件,没错。

评论


三个EK3.2 DDC半速运行。这是EK目前最好的冷头了,效果还可以。以前我用OP V2,对比了一下,没什么差距。

评论

为了给供电降温。M12E原装是个四寸小扇。我换了个6x25的猫扇。

评论
分体水感觉美观之外也没有太大的作用了

评论


我10900K全核5.3。1.45V电压,要是风冷压不做的。当然装B的成份也有。哈哈!

评论


没有问题的。
我估计你可能是以下两点疑问中的一点:
1、若不谈背面冷头的话,显卡进出水口的位置反了,应该都装进水口
--虽然现在很多显卡冷头也开始使用喷射型冷头,但因为显卡水道粗,而且喷射板开口大一些,所以进出水口就算颠倒了效能影响也没像CPU的那么明显,而且楼主看起来是进水口在顶部,如果进水口在底部,那就应该走左下的口了。


2、若是觉得1没有问题,但觉得楼主进出水口装的都是同一个位置是有问题的
--那肯定是没看得懂在加装主动背板冷头之后水路循环到底是怎么一回事了,不要因为看到某楼的想象而影响自己的判断。实际上脑海中简单想象一下水路怎么走就能知道答案了。
因为双面冷头只能通过另一侧的通路相连,很像一个“8”字型




如果还是不信的话,那


但如果楼主的水路全部都是反的,那就全部gg了

评论

哈哈。我才装win11切图是黑的。

评论

那你搞错了,这个才是进去口,这样才能保住正面的冷头左边是进水


2021-7-19 11:52 上传



评论


实际上下进水都是进左边的。这两根管中间是隔断开的。堵头位置进水就成并联了。

评论

实际上你水路走下面的话,你的terminal是右边会阻断了的,你正面冷头的水路会是从右到左走,不要因为看到某楼的想象而影响自己的判断


2021-7-19 12:03 上传



评论
我认真的看了一遍水路。首长说的是对的。是我装错了马上改正。关机。

评论

已改正。

评论

牛,这效率高,可以试试满负载下核心温度会不会低一点了

评论

某樓條女連水路走向都睇唔明就迫不及待抽你水,有牙齒印?

评论
水温暴涨5° 有没有。。

评论

水温暴降......1度。哈哈哈!

评论

鬼知道它只知它是某马甲小号

评论
坐等测试数据~和原先硬盘盒对比

评论


简单测了一下。重庆室温32度,没开空调。图没切对。


评论
重新上图

评论
原来硬盘盒。新冷头没用挖矿测是因为软件老是报有病毒。

评论
这个O11D XL前面两个风扇怎么进风,不是有玻璃板挡住的吗
自已买块4MM厚亚克板比到玻璃做一块,再打孔,边上用磁吸条吸上就OK了。

评论

还是看不清,压的太多了

评论


只有另存后放大看。论坛只能发500K的图,我都比着大小来的。


评论

其实进水接哪个口都是可以的。

评论

空调27°,待机。 电路 电子 维修 一个联想G360拿来的时候是按开关没反应,也没有待机电流,拆机,没发现进水,量没有3V5V,量开关也没有电压,量待机芯片,有19V主供电,量3V5V阻值正常, 电路 电子 维修 上网搜搜新的intel服务器平台消息,就看了STH评测的X11SPH-nCTF,LGA3647的主板 Supermicro-X11SPH-nCTF-Six-Plus-Two-RAM-Slots.jpg (215.09 KB, 下载次数: 1) 2017-8-12 15:45 上传
