大家好, 我想 DIY 白色水冷液, 想用蒸馏水加可以让水变白的颜料
之前测试的吐温失败, 原因不白而且太多泡沫现在看中了云母粉, 据说电绝缘
=======================================================================
原来颜色的叫玻璃水, 防冻液, 染料, 调色剂
===================================================================

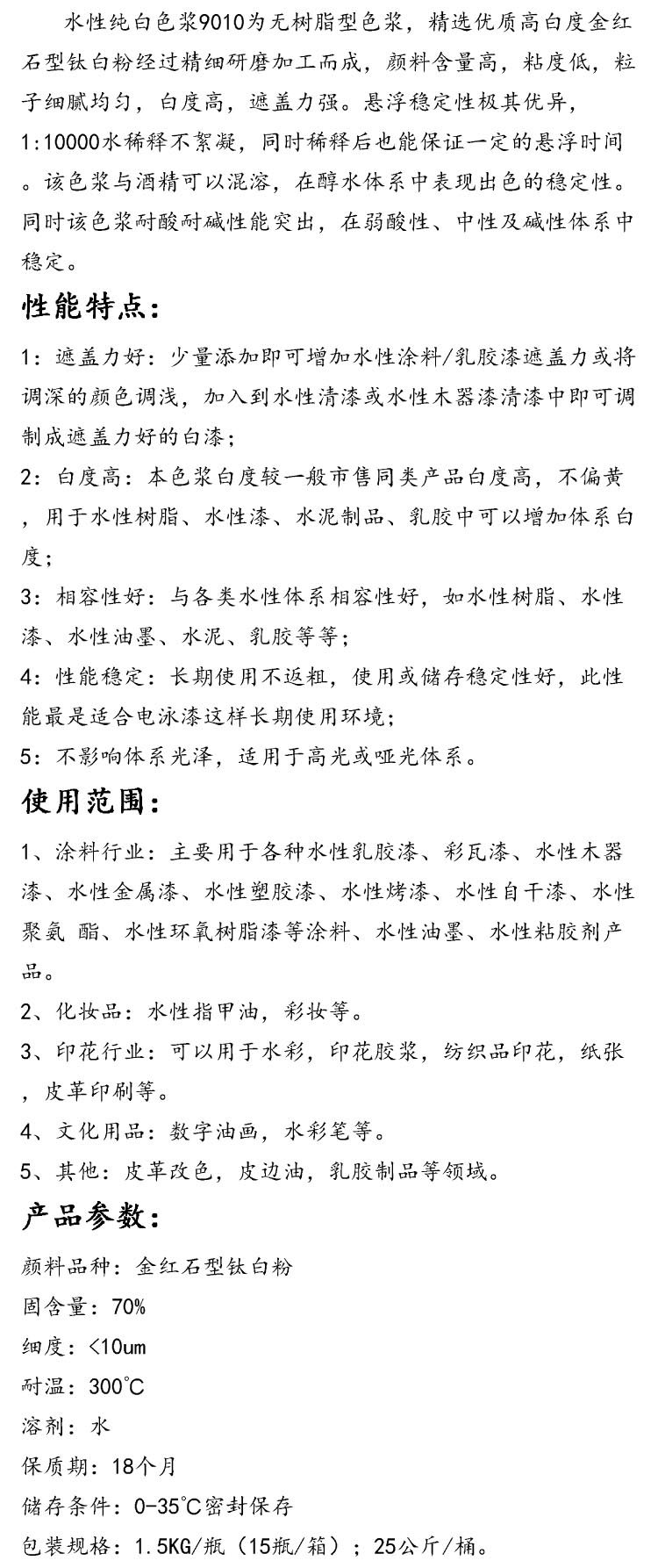

钛白色浆, 这个因该比较稳定不怕发臭
钛白色浆颜色效果非常好, 1.5L 瓶子的清水只要 5 滴就全雪白
可惜加入蒸馏水后导电型增加
评论
我是买的EK成品冷夜
评论
还是蒸馏水吧,色剂都会有沉淀的
评论
我找浓缩染料就是在想放 0.5-1% 之类的会不会少些沉淀
评论
没人讨论吗? 都花钱解决吗 ?

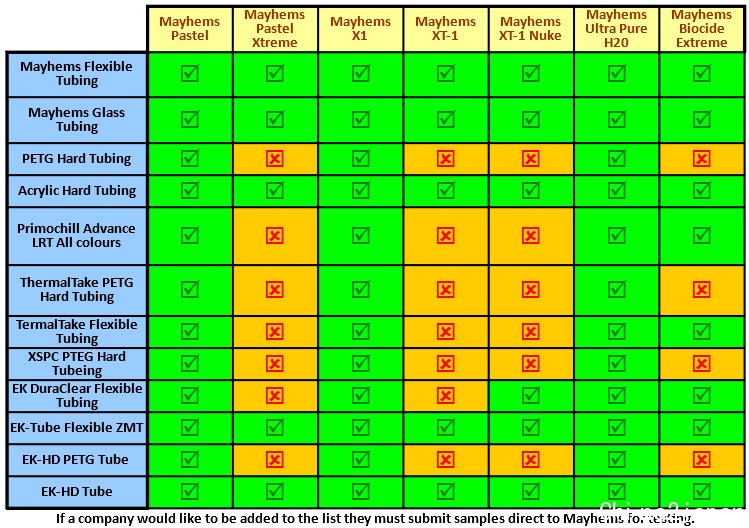

刚看到 Mayhems 也有些冷液是不适合 PETG 和软管使用的
评论
你要乳液型的冷液就需要带一种油。植物油会坏，矿物油时间长了总会腐蚀水冷管道和亚克力。
用钛白粉会沉淀会堵。实际上如果你要白色根本不需要加钛白粉，因为乳液本身由于散射都是偏白的，哪怕本身有颜色也会被白遮过去，除非颜色特别浓。
评论
乳化剂和钛白粉是我找资料找到的, 没有打算两种一起用
我淘宝定了一些等着集运回来, 我测试过电阻和沉淀腐蚀等才敢用
乳化油我怕分层, 钛白粉我怕沉淀, 不过他们都是浓缩液, 我猜顶多用2%就够了
到时我拍些图片分享
评论

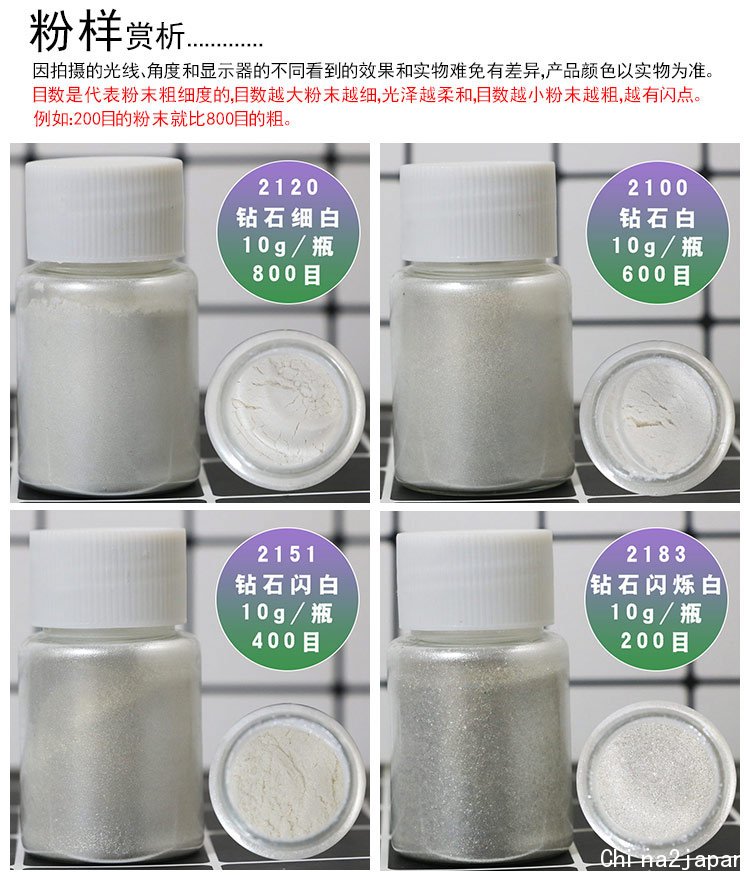

订了云母闪粉测试
评论
Mayhems用的是氧化锌
评论
谢谢你的资料, 我去查查哪里可以找到买点来测试
评论
前几天我找到的是 二氧化钛 也叫钛白粉
评论
我是看mayhems的标签找到的。。
评论
买成品的冷却液吧，我指车用的，凝点-40，沸点120+。本质就是乙二醇兑水，并且有颜色区分，量大且便宜。
看amazon上的电脑用水箱+冷却液这价格我都看不下去。一个CPU用冷排够电装出厂的车用散热器，我们叫Radiator，你们叫冷排的玩意的成本价了，后者是够200kw发动机用的热交换能力，是200w发热的CPU一千倍。
评论
对我这里也叫 Radiator, 可惜车的 Coolant 没有雪白色
其实成品的话我这里买 Mayhems Pastel 冷液也才 RM79 块
可是我想 DIY
评论
那些粉，都是应用在油漆等会干，然后附着在物体表面。你怎么能保证它在溶液里一直悬浊，加上有磨损金属的可能。虽然用水，金属表面也会磨损。
评论
等楼主做出完美冷液 我必买爆 顺便吐槽下 EK哪个勾兑好的新款冷液 妈的300多一瓶还有沉淀 有个管子直接就上色了 虽然也挺好擦掉的 但是300多啊 真的坑人
评论
对, 这个白色色浆是类似白水漆的东西, 但非常浓
目前我的测试1.5公升的水只要4滴就变雪白了
里面的粉状非常细, 几乎肉眼看不到
至于沉淀, 我泡的 1.5L 水瓶放着书架上4天
水瓶颈一寸半的口可以看出颜色比较淡了
沉淀我可不担心, 因为我把浓缩染料弄在手指上一直搓致干
也完全感觉不到它有颗粒感, 因为太细了
评论
加一
汽车水冷液性价比暴打这些小作坊产品，质量控制强的太多
评论
也许。。。拖大能给你一些建议
评论
绢云母粉
扩展知识：
一：绢云母粉的矿物特性
绢云母粉属云母类矿物，是一种片状细粒白云母，结构呈二八面体，即由两层硅氧四面体和一层铝氧八面体构成，四面体的顶氧（活性氧）与附加阴离子（ＯＨˉ）位于两层六面网的中央，构成活性结晶水基团（见图1）。（001）解离完全，可劈成极薄的片状，径厚比大、富弹性、耐高温（600℃以上）、耐化学品腐蚀性强，对紫外线具有极佳的屏蔽作用，外表呈丝绢光泽，手感细腻润滑。
另外绢云母的化学组成、结构、构造与高岭土相近，又具有粘土矿物的某些特性，即在水介质及有机溶剂中分散悬浮性好、色白粒细、有粘性等。因此，绢云母粉兼具云母类矿物和粘土类矿物的多种特点，其应用于涂料中，可以大大提高涂膜的耐候性、抗透水性、增强涂膜与基质附着力和涂膜强度，改善涂膜的表观。同时染料粒子易进入绢云母粉的晶格层间，从而保持颜色长久不褪色。此外绢云母粉还具有抗藻防霉的功能，国外常用于船舶和海洋涂料。因此，绢云母粉对涂料而言是一种价格性能比优异的多功能填料。
绢云母粉是选择高品位、高白度的优质云母矿产资源而制作的一种原料，通过湿法分级提纯等工艺而制得，绢云母粉的细鳞片状晶体结构和丝绢光泽在加工过程中没有丝毫的损伤，同时具有较佳的松散密度和高径厚比的显著特点。二：绢云母粉在涂料中的功能作用及机理分析
在涂料中，添加湿法超细绢云母粉，其功能作用主要表现为：
（一） 提高涂膜的耐候性
取用掺与不掺绢云母粉的同一颜基比的同一配方的建筑涂料，进行人工耐老化的检测，检测结果如下：未添加绢云母粉的涂料在250小时后开始变色、粉化。添加5％绢云母粉的涂料在1000小时开始变色，未粉化。
备注：实验品种为同一颜基比、同一涂料配方
实验检测结果表明，在建筑涂料中添加绢云母粉，能使涂料的耐候性指标大幅度提高。其机理是绢云母粉具有极强的消光屏蔽功能，可以反射近90％的紫外线，而绢云母粉对紫外线的屏蔽作用主要与两个因素有关：
（1）晶体的偏光效应
美国的Ｈ.Ｓ.卡茨等认为：无机填料的消光性能决定于矿物晶体的取向不同，决定于其吸收或反射紫外线的能力。绢云母粉矿物结构属单斜晶体系，有三个结晶轴Ａ、Ｂ、Ｃ（见图2），Ａ轴与Ｃ轴之间的夹角为93°，Ｂ轴垂直于Ａ轴和Ｃ轴。绢云母粉有三个主折射率：Ｎｇ＝1.588～1.615Ｎｍ＝1.582～1.611Ｎｐ＝1.562～1.572光性方位：Ｎｇ平行于Ｂ轴，Ｎｍ与Ａ轴之间有3°夹角，Ｎｐ平行于Ｃ轴。光率体图（图2中心）：由Ｎｇ－Ｎｐ面（直立），Ｎｍ－Ｎｇ（水平面）Ｎｍ－Ｎｐ纵切面 三个椭圆切面组成，Ｎｇ－Ｎｐ椭圆切面有两个光轴，称为光轴面（Ｎｇ－Ｎｐ）以Ｎｐｃ轴 为平分线，夹角2Ｖ＝15°～30°白云母的光轴为30°～50°。无机矿物的消光作用程度与光轴角有关，光轴角越大，灰暗度越浅，干涉色越高；光轴角越小，灰暗度越高，消光作用越好。所以绢云母粉矿物屏蔽紫外线，微波的作用要好于白云母，比其它无机填料更优越。
（2）层间水分子的干涉效应
绢云母粉晶体中含有结晶水，比白云母高2％，结晶水的折光率1.33，而铝硅酸盐的折光率为1.522～1.615，两者相差较大，折光效应较强，绢云母粉结构中层与层之间间距约为10ｍｍ，与紫外线和微波的波长相近。当自然光穿过绢云母晶体时，因晶体偏光振动，将光分解成光速不等的Ｎｇ、Ｎｐ两偏光，再穿层时再分解，导致Ｎｇ′Ｎｐ′相重合在一个偏振面上，偏振光能量逐次衰减至零时，则完全屏蔽，出现消光。
（二） 提高涂膜的机械性能和抗透水性
在涂料中添加湿法超细绢云母粉粉，涂膜的表观光泽和机械性能均有所提高，尤其是抗透水性同比提高3倍以上。其机理主要是绢云母粉具有高纵横比的晶体片状结构，而且无论超细至何种程度均为片状结构。无机矿物在涂料中对涂膜强度，遮盖力的作用与矿物的物理形状有关，一般按下列顺序递减：片状＞纤维状＞柱状＞粒状，另外绢云母粉具有活性羟基基团，容易与乳胶液、溶剂中分子链相结合、缠连。在涂膜中平行排列，上下重叠，使涂膜内部形成一种致密的层网状结构，从而大大提高了涂膜的抗渗透性和涂膜强度。
三： 绢云母粉在涂料中的应用
（一）：抗屏蔽性能应用
在大量使用的铝粉漆中，如油罐表面漆，一般单独使用浮型铝粉漆用于防护及抗屏蔽，使用期限在一年左右，漆膜即失光老化并开始龟裂，但在加入5～8％的绢云母粉后，漆膜可保持3年基本无变化（颜色略发暗）。具体实验检测结果如下：C04-2铝粉漆未加绢云母粉，光泽是85%，4个月开始失光、变暗，光泽55%，11个月开始出现部分裂痕，光泽降为28%。C04-2铝粉漆如果添加6%，光泽80%、6个月开始轻微失光，光泽70%，20个月失光，光泽下降为50%
（二）：抗透水性应用
绢云母粉对于耐水要求较高的涂料体系，能显著提高其耐水性能。实验结果见如下：铁红在没有添加绢云母粉30小时开始起泡，如果添加5%绢云母粉200小时后也无变化
在一些工程中用氧化锌：绢云母粉＝0.5：1的比例按8％左右的比例加入，同时减少沉淀硫酸钡、滑石粉的部分用量，在保持打磨性不变的情况下，能显著提高防腐蚀性能，同时可提高涂料的防沉降性，大日本帝国化工公司在重防腐涂料体系中推荐使用绢云母粉，其具体使用方法是：磷酸锌（磷酸铝）：氧化锌：绢云母粉＝1：0.25：1.25，效果显著。
另外目前在普通涂料中，为了防沉淀各生产厂家大量使用有机膨润土来改善涂料的沉淀性，但如果使用有机膨润土的量太大，严重影响漆膜的致密性，使耐水性变差，而使用量过小又达不到防沉淀效果，如果用绢云母粉取代有机膨润土，既可防沉淀，同时又提高耐水性，并且使用方法简单，可直接加入，而无需像有机膨润土使用前需制备预凝胶，简化了涂料生产工艺。
电路 电子 维修 我现在把定影部分拆出来了。想换下滚，因为卡纸。但是我发现灯管挡住了。拆不了。不会拆。论坛里的高手拆解过吗？ 评论 认真看，认真瞧。果然有收 电路 电子 维修 求创维42c08RD电路图 评论 电视的图纸很少见 评论 电视的图纸很少见 评论 创维的图纸你要说 版号，不然无能为力 评论 板号5800-p42ALM-0050 168P-P42CLM-01
·日本留学生活 求个大阪合租
·日本留学生活 自家房招租求
·日本留学生活 东京地区出9成新lv钱包
·日本育儿教育 孩子从国内过来如何学习日语
·日本育儿教育 明年四月横滨招月嫂
·日本育儿教育 请问咋让娃突破识字关？感谢分享中文共读和学习经验的妈妈
·中文新闻 东区明星迈克尔·格列柯，53 岁，将在第一次出生两年后第二次
·中文新闻 《爱情岛》明星卡米拉·瑟洛和杰米·朱维特在透露即将迎来第三
