最近败了一个ML350P GEN8
然后某宝入了两个笼子，现在问题是，这个数据线怎么串联，能把笼子都认出来呢？
我现在是1号笼子AB两个口，2号笼子AB两个口，3号笼子AB两个口
阵列卡两个口，
现在接法是阵列卡出来一个线接1号笼子A口，B口接2号笼子A口，B口接3号笼子A口，B口接回阵列卡，但是现在是只能认出来 1号笼子前4个盘和3号笼子后两个盘，也就是其他都不认。
请问一下大家，这个应该怎么接，或者怎么设置呢?
评论
不能就再加一块扩展卡
评论
笼子上面带扩展芯片吗？
评论
卡倒是可以加，但是那不就不能建立一个阵列了么
而且还要为第二个卡找地方放电池，缓存，乱七八糟的东西
评论
这个怎么看？ 给点提示呗》？
评论
评论
笼子那个电路板上有一个类似主板南桥那么大的芯片，上面有散热器。
如果是带扩展芯片（SAS Expander）的笼子，就可以糖葫芦串联。
不带扩展芯片的笼子，第二个编号B的端口，对应SAS硬盘的第二数据通道，不是用来串联的。
评论
另外SAS和交换机不同，不支持菊花链这种接法。
双口阵列卡，如果背板带扩展，通常这样接：
阵列卡A端口->SAS背板1 A端口，SAS背板1 B端口->SAS 背板2 A端口
阵列卡B端口->SAS背板3 A端口
SAS背板2 B端口 和 SAS背板3 B端口 空置。
评论
谢谢兄弟，
我没看到这么大的芯片，哎
评论
我这就试一下，先谢谢了
评论
我是说这种SAS扩展卡:
Fujitsu SAS30BPL_EXP_24HDD-2.jpg (114.12 KB, 下载次数: 0)
评论
你的笼子不能菊花链。
建议购买一张Expander卡。
比如这个
评论
大佬这三个笼子是什么部件号?
评论
没太理解，这个卡是怎么用？ 阵列卡到这个卡，然后这个卡分别接到每个笼子？缓存和电池都正常好用？
先表示感谢哈！
评论
这样的话，原来的那个P420i就废废了吧，相当于单独买个阵列卡，还得确保认识HP的笼子背板，
有推荐比较好的卡么，能认出这个笼子的
谢谢哈
评论
部件号？哪里看？我拍给你
评论
刚刚试了，这个方法不可以，悲催了
评论
这玩意便宜，好用，60块钱一个
评论
关键是怎么用啊？
评论
我复制了下说明。你看下，我目前就在用这个，一个HBA一百多，一个扩展卡60，总共才不到三百。
产品使用介绍：
Expander扩展卡是为了扩展更多硬盘所设计的一款增容卡，不能直接识别硬盘，需要配合LSI RAID/HBA卡才可以正常工作。卡的本身不存在性能差别，磁盘的性能取决于磁盘本身和RAID卡的性能，只有兼容性需要买家考虑。目前通用适配最好的就是LSI公司所生产的各种RAID卡，HBA直通卡。所以，建议买家搭配LSI厂家生产的卡来使用。本店有各种型号，从低端到高端的RAID卡，HBA直通卡，欢迎咨询卖家客服。
使用说明：
使用2条8087-8087 的SAS数据线，长度尽量短一些，方便布线。从RAID卡或直通卡的一个端口，链接至扩展卡的一个接口即可扩展使用。举例：LSI 9260-8i,有2个8087 SAS端口，使用此扩展卡。需要占用LSI 9260-8i两个端口，占用扩展卡两个8087端口，此时，扩展卡还剩余6个端口。每端口可以接4个SAS/SATA硬盘，这样总共就可以扩展24个硬盘！当然也可以级联，1个RAID卡，配合2块或多块扩展卡使用，以实现更大的磁盘管理。
兼容性：
此扩展卡普遍使用在存储服务器，文件服务器，视频服务器等，兼容市面绝大部分服务器主板。部分PC主板经过测试没有问题，购买之前建议在线咨询客服
SAS2x36 SAS/SATA 6GB Expender扩展增容卡
参数规格
l 32个内部SATA+SAS端口
l 8个迷你SAS SFF-8087 x4连接器
l 1个SFF-8088 连接器
l 每端口6Gb/s SAS 2.0的吞吐量
l 支持级联功能
支持内接24个，外接4个，支持级联功能
评论
我现在用得是24盘位4u机箱，就是一张HBA卡加一个扩展卡，妥妥的。
评论
大佬,你是某宝买的那你pm个链接或者搜索关键字呗
评论
哥们你的ML350P GEN8收了多少钱？功耗大不大 吵不吵
评论
HPE 12G的卡不支持Expander，老老实实加钱换p840吧
评论
不带扩展芯片的笼子，第二个编号B的端口，对应SAS硬盘的第二数据通道，不是用来串联的。
你需要P830 P840 或 LSI ９３００ １６ｉ之类的多端口阵列卡
评论
能麻烦给推荐一张对HP笼子的兼容性比较好的RAID卡和Expender卡么？
看来我只能放弃原机的卡了，哎，可惜了，毕竟也有1G缓存和电池啊
评论
某宝 搜索 “ml350p gen8”， 很多的，不难找
评论
4500收的全新准系统（双U双电），笼子500一个，线50一条，
功耗不清楚，但是噪音不算大，开机的时候都一样，毕竟服务器，但是进入系统就好了，比较安静。
评论
我去 好便宜。。
评论
不太明白你说的意思，貌似这个主板上集成了P420i， 你意思是说这个卡不支持Expander？
换P840不是加钱，因为P420拿不下来，只能是老老实实的再花钱去买个新卡了，哎。
前半句我理解了，后面的不太懂，P840也是两个口啊，这么说，我需要买个有6个口的卡啊，对么？因为三个笼子，每个两个口，一共六个，都需要链接到卡上面了，
评论
抱歉，少打了一个0， 哈哈
评论

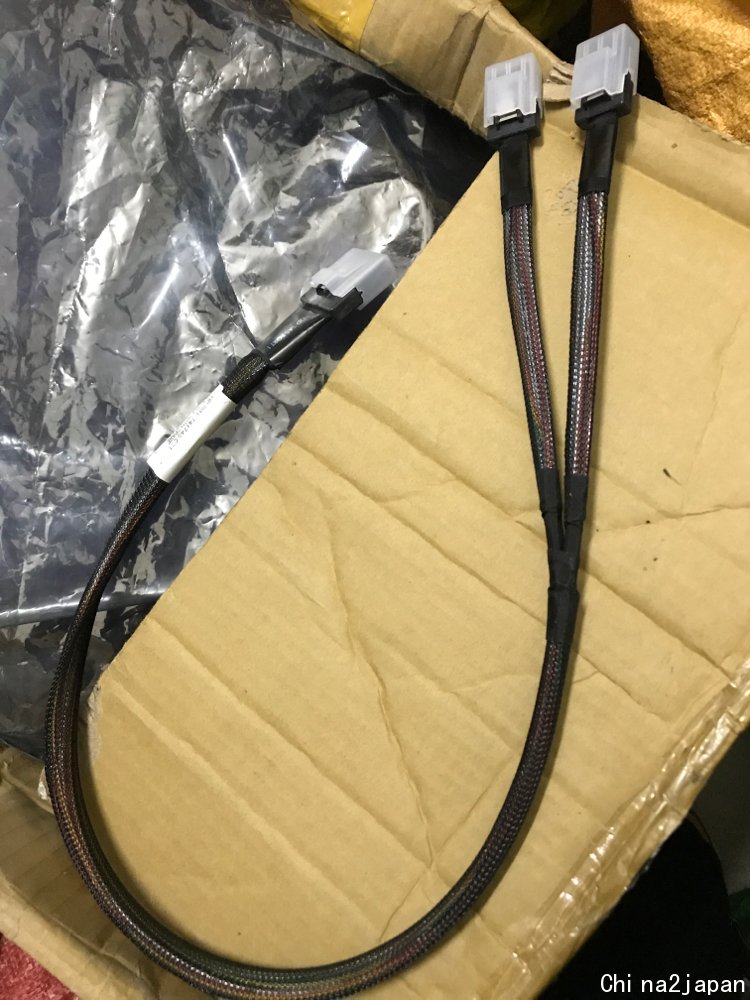

在某宝发现了还有原厂的这种线，不知道是不是可以用在这个笼子上，挺神奇的，
宽口头12G/6G HP P840/P440 背板阵列卡SAS 一分二 80CM数据线
评论
哦 突然明白了，你意思说，我需要先换一个P840，才可能加Expander卡，否则，我现在买了Expander卡也没用，对么？那有没有可能直接买个多口的卡，就不用Expander卡了？
评论
你只要是H240 P440 P840这一系列的卡都不支持市面上的LSI Expander
评论
P440 P840本来就是一个宽头出两个SFF-8087的
评论
我惊呆了
评论
1、你的照片看上去是8087的接口，所以要接也是接6G 8087的扩展卡，不用考虑12G的那种。
2、我之前拍照的扩展卡也是贴了HP标签的，是HP服务器的拆机卡，售价60-80左右，但我不了解HP部件，比如你的P440i的支持和兼容性情况，不确定你的raid卡能不能支持，看楼上说似乎不行。我自己有两张，接的都是lsi的通道卡，稳定性尚可，自用都在3年以上没出过问题。
评论
那是不是说，我现在唯一的选择就是要么重买一个阵列卡，加上一个Expander卡，前提是找到一个还能兼容HP笼子的，对么？手上有的P420，肯定没有用了，
评论
就是说去买一张LSI的阵列卡，一张你这样的Expander卡，街上HP的笼子，应该OK？
评论
你现在就直接买个P840，然后去买两条你发的那个线，完事
P840可以不要缓存不要电池当HBA用，要硬RAID的话就加缓存加电池
评论
是的
评论
那不够啊，我三个笼子，6个口，所以买两根线，用来接两个笼子，但是最后一个笼子，还是用在原来主板集成的P420i上面，对么？
评论
P840 ，一分二 ，一个口就够一个笼子，两个口两个笼子，对么？
评论
8087口，一根线4个SAS，你是8盘位笼子，2个8087口，正好8盘，1个口4个盘。
你现在3个笼子，得找24口的HBA才行，或者用8口HBA+32口expander(8上24下)
评论
那就是说，P840，一张卡两个口，只够接一个笼子的，如果全街上，我需要3张P840，
对么？
或者，还可以用什么方式接上呢？
评论
P840不是16盘的么
评论
不清楚啊，我有20个硬盘
评论
单卡24盘的方案，不管lsi还是Adaptec，都很贵。一般都是用标准8i的卡连带expander的笼子背板
评论
没太明白，expander 不可以用在P840 上面么?
评论
expander就得考虑和raid卡之间的兼容问题了，一般都得同厂家的方案才行，甚至同厂家方案，但不同oem商之间都会有兼容问题。
评论
就这样
评论
按照目前的信息看，这个P840的卡，用一分二的线，接到笼子的两个端口上，貌似也只能认出来4个硬盘，对么， 也就是一个笼子，也只能用4个槽位，可惜了啊
评论
？？？？我实在搞不懂你是怎么理解的，你这不是三个2.5的8盘位笼子吗，两个笼子接P840，一个笼子接你原来的不就好了....
评论
问题就在这里，一张P840，只有两个8087口，一个口，即便是接了一分二的线，分别接在一个笼子的两个端口，据说也只能认出来4个硬盘，那我岂不是只能使用笼子的一半盘位了？
评论
为啥会只有4个盘？？？一个SFF-8087出4个盘，两个SFF-8087就8个盘，P840是16盘的
评论
买来一分二的线我试一下吧，真是感谢
评论
P840是两个68pin口，每个转2个SFF8087，每个8087可接4个SAS硬盘, P840单卡直接挂16个2.5/3.5寸硬盘， 你的硬盘笼到底是 几盘位的？ sas双通道硬盘很少实际用。
或使用SAS扩展卡 12Gb SAS Expander Card ，2 8087扩展 7个 8087，可以一拖多
借两个图解释
评论
哦， 经你这么一说，我终于明白了是怎么回事儿了，
那我就去买一张P840 ,买两个一分二的线，就完事儿了，
谢谢啦~！太感谢了
评论
Expender卡貌似某宝上面的就是hp拆机卡，60块，有一家喊价两百多的，都一样的。
请问你这个卡是什么型号的？
评论
普通机箱用SAS 主控卡就好了 8i 或 16i的
HPE 12G SAS扩展卡 大概2000元，这种是给 20盘位+的存储服务器用的。
直接搜索关键字就有的
60元的是 3G SAS的
评论
收到P840了，也收到线了，
结果发现，这个卡启动必须要通过HP Smart Storage Administrator 配置，偏偏HP Smart Storage Administrator 又不支持P840，我真的是醉了，等这么多天，唉
评论
谁知道这个HP Smart storage administrator 到底怎么升级啊？
评论
去下最新的SPP包
评论
这个SPP包，是不是就包含了更新那个HP Smart Storage 的程序？
评论
包含全部更新
评论
这是有多背，才能做到这么惨啊，升级个固件而已啊，我擦。。。。
评论
由一个机器，增加两个笼子，成功的把问题演变成了ML350P怎么识别P840raid卡了，这到底是什么情况，按理说，这个自家的卡，应该兼容性很好才对啊，到底为啥啊这是。
评论
刚刚终于刷新成功，可是重启后，竟然这个万恶的版本号硬是没变化
评论
https://support.hpe.com/hpsc/swd ... 0d6624549bff23e4eab
上面这个是Windows下的
....
你这Intelligent Provisioning也太旧了
评论
首先表示感谢!
谢谢兄弟一路以来的帮助~！
我现在的唯一问题就是，怎么能把这个机器启动的时候自己带的这个Smart storage administrator 更新到新版本，
在Windows下面，我的两个阵列卡都可以认到，也都可以工作，但是如果我需要在Windows启动前，甚至于说我根本不用Windows，那我就用不了P840，因为BIOS启动的时候，给的就是让我按F5进配置，而进去之后，又不认P840，仅仅认P440。
我用SPP的阵列软件，Windows阵列软件，都能认出来P840，但是这都没有用啊，我需要系统启动自己认出来才能真正意义上使用这个卡。
再次表示感谢哈
这张图是检测到P840的时候，只有F5启动SSA，没有DOS界面的那种配置
这张图是P440，有F8可以进DOS那种界面，同样可以建立阵列管理配置
这个是Windows下面两张卡都在，但是这个是SSA的版本号比较好的，你给我的链接那种
评论
像这种问题，我的第一反应是找文档，因为是原生就支持的，肯定有现成的解决方案。
18盘3.5寸的答案在
https://support.hpe.com/hpesc/public/docDisplay?docId=c03257319
第94页。
截屏2020-08-28 上午11.30.28.png (494.12 KB, 下载次数: 0)
24盘2.5寸的解决方案在
https://support.hpe.com/hpesc/public/docDisplay?docId=c03257319
第99页。
截屏2020-08-28 上午11.33.36.png (496.13 KB, 下载次数: 0)
评论
谢谢老兄~！
你说的方法，我一开始试过，刚才又试了一下，和上次一样，
我个人觉得帖子里前面几位说的是对的，也就是笼子的问题，背板不支持。所以我这次还是只认到了最终接到阵列卡的两个硬盘，具体你看看下面的图。
上面带有易碎贴的是某宝购入的，下面的是原机带的笼子，都没有什么芯片，这两个都是3.5 的
这个是某宝购入的2.5 的笼子，跟3.5 的几乎差不多，都是简单的笼子，没有啥复杂的电路
3.5 的我插满了硬盘，2.5的由于没有支架，我简单插了几个硬盘，只要能检测到就行
这是接线，都是串联的，其实哪个进哪个出，应该没啥特殊定义，如果好用，先串3.5再穿2.5 或者反过来，应该都Ok的，（个人理解）
这是进去之后的结果，可以看到，只检测到了第一个口的2.5 的一个硬盘和最后一个口的3.5 的两个，中间其他一个都没有，说明串联不可以。
评论
其实现在问题很简单，就是怎么才能成功升级这个SSA，我刷了SPP竟然SSA版本号没有变，这到底是什么问题和原因，我始终搞不清楚。
评论
目前的情况，总结一下
1 ML350P Gen 8 自带的笼子和集成的P440卡，没办法串联更多的笼子了，除非换带有芯片的笼子
2 低版本（我机器自己出厂带的就是1.6） 的SSA不支持P840，根本没办法工作，只能在从CD或者U盘或者进入Win后启动更高版本的SSA才能认出来P840，
3 刷新SPP，并没有升级或者更新SSA，具体原因未知
4 另外提一句，这两个笼子，跟Adaptec的卡兼容，我手上有两个老卡，5805，试了一下，都可以认出来笼子里的硬盘。
评论
https://support.hpe.com/hpsc/swd ... 14bff4279abf175b9bd
评论
兄弟，这个也是一个ISO镜像，能USB或者CD启动，但是我想把系统的自带的那个固件刷新成这个版本么？ 怎么刷新呢？
因为我总不能每次都u或者CD启动来管理RAID吧，按理说系统自带这个应该可以直接刷新进去，但是现在就是刷不进去，不知道为何啊
评论
我忘记这个SSA是跟哪个组件包了，无非就是单独卡的固件https://support.hpe.com/hpsc/swd ... 246ab4a66ba98b2e37a
和https://support.hpe.com/hpsc/swd ... 6ec8b45cab4c628249a
评论
emmm，开溜，超出manual的范畴了
ps：你买的3.5的背板是两块右边的，有可能跟不能正确识别有一定关系，也有可能跟2.5和3.5混用之后的连接顺序有一定关系。虽然我没用过hpe的服务器，但从我用dell的一点点经验来说，这种背板插错口就会不识别。。
评论
一方面，我真不会Linux，哎，没怎么用心学
另一方面，这个SSA是在卡上装的，还是在主板上的？ 我有点懵逼啊
评论
首先表示感谢哈，你的方向肯定是对的，首先先看厂家的自己的说明，能够少走很多弯路，
这个笼子和你简图的笼子，不太一样，至少看起来不一样，可能有啥地区性差别吧，我这个是原厂的和淘来的都是没有芯片的，我刚刚又去买了一个有芯片的，回来接着试试吧
再次表示感谢
评论
仔细看了眼你的背板，与示意图对应关系如下，而连接控制器的，都有类似芯片的小方块，应该是这个梗
评论
应该是，你看这个，我刚刚买的笼子的背面就有这个芯片，这么大的散热片下面一整个芯片，但是这个笼子不好找，一来贵，二来少，
评论
我重新挂了一下老版本的，因为刷20年以后版本都说节点出错，不能正常清点。19年的版本，能升级但是说固件不是为这个设备准备的，所以可能有问题，我强行升级了，现在机器就是19年的SPP版本
Gen8.1 也就是目前的版本，可以看到，比刚才19年的低了很多，
但是我看这个新版的，SSA并没有升级出来，还是1.6 还是不认P840，我就真的不知道到底咋回事了啊
评论
看编号抓出来手动装
评论
真心不会了，私信你了。
评论
P840 是G９设备的，G８对应的是P420i
所以你内置的ｓｓａ不支持管理ｐ８４０
Storage Controller
Entry Models HP Smart Array P420i/Zero Memory Controller
Base Models HP Smart Array P420i/512M FBWC Controller (RAID 0/1/1+0/5/5+0/6/6+0)
NOTE: The SA-P420i/512M FBWC is standard on tower model and SAP420i/
1G FBWC is standard on rack model.
HP Smart Array P420i/1G FBWC Controller (RAID 0/1/1+0/5/5+0/6/6+0)
Performance Models HP Smart Array P420i/2G FBWC Controller (RAID 0/1/1+0/5/5+0/6/6+0)
HP 2nd Media Bay Cage Kit 661618-B21
HP 5U 6 Large Form Factor (LFF) Hot Plug Drive Cage Kit 659485-B21
HP 5U 8 Small Form Factor (SFF) Hot Plug Drive Cage Kit 659484-B21
HP 5U 6 LFF Expander Hard Drive Cage Kit 661717-B21
HP 5U 8 SFF Expander Hard Drive Cage Kit 661714-B21
HP Small Form Factor Hard Drive Blank Kit 666987-B21
HP Large Form Factor Hard Drive Blank Kit 666986-B21
NOTE: Mixing of SFF and LFF drive cages is not allowed.
NOTE: Additional Hot Plug Drive Cages require a separate Smart Array controller for
each drive cage. HP recommends the HP Smart Array P420/1GB FBWC 6Gb 2-ports
Int SAS Controller (P/N 631670-B21).
NOTE: Expander HDD Cage Kit allows up to 18 LFF / 24 SFF HDDs managed under one
single controller. The controller must have a minimum of 512MB FBWC module
installed.
评论
别折腾了，P840是Gen 9那一代的卡，你的机器是Gen 8的，所以你的板载管理系统是怎么都支持不了的。
只是想要三个笼子都能用的话，搞块P410加上上面有人发过的Gen 7的Expander再加上线全套200块就能搞定，和P840的效果是一样的。
想要所有的盘都能在板载的管理系统里认出来，要么再买两块P420分别接额外的笼子，要么就去找很稀有的你那笼子的带Expander版本
评论
这个照片里的笼子能不能给一个链接或者订货号什么的，我也想弄一个原生的420i用着挺好的呀，没必要用840，这机器我也在用，三个笼子直接让JS帮我接好测试ok后发货，目前直接420i开启HBA跑esxi，然后下挂了个unraid来做家里的备用存储，顺便挂点Docker，不过前阵子主板NAND Flash彻底嗝屁了，然后换了块主板后又满血复活了，话说这机器做大容量存储外加All-in-one那是非常的爽啊
评论
你如何做到一个420挂3个笼子的啊？
评论
JS直接给我挂的，三个笼子18块硬盘插满了的，接法应该就是HP官方说明书里的图示上的接法，之前换主板的时候看过，应该类似菊花链接法
评论
方便的话，能不能板我拍一下，你的硬盘笼子背面，我想看看背板上有没有芯片。谢谢
评论
这是之前换主板的时候拍的，凑活看
评论
就是这种笼子，上面带芯片的。你能不能给我一个卖家的联系方式，我问问还有没有这个笼子卖
评论
