日本电子维修技术 SSDVL716终于剁到~~~在NVMe普及的年代,淘汰SATA的好




NVMe普及,什么存储都是屎了,唯有NVMe才是王道和方向了~~~

不过大量CHHer估计都拥有SATA的固态硬盘面临下岗,所以~~变身吧!!


https://www.chiphell.com/forum.p ... &page=1#pid35354187

发在了另外的版块,有需求的去看看~~个人感觉还不是很成熟~~芯片性能还可以!


2016-12-20 20:09 上传




VL720这货什么时候能上市,这个有了,

NVMe也可以外置了!!!







评论
家用过剩
特殊需求可以上
sata接口继续发展大容量挺好的

评论
这个如果插入SSD的话,支持Trim么?

ASM1351、1352都是仅支持UASP,不支持Trim

评论

我测试标注出来是否支持Trim了啊,你没有看吗????

另外,1351,1352也能支持Trim,其实就是微码版本的事情,asmedia认为不支持trim的好。。
同时他们也发布过支持trim的微码,只是普通人弄不到而已。。

最后,1352R是垃圾,谁买谁上当!!https://www.chiphell.com/thread-1681945-1-1.html
等下代吧,已经量产了,235cm,很快就能看见产品!!

-----------------------------------------------

SATA的路,也就到这里了,如果上面的那个VL720由Orico上市,并且可以出货卖给我深圳寨厂,其他的产品都没意义了!!
新产品也没意义,因为USB to SATA bridge最大的意义就剩给机械硬盘用,图个容量,也就是说现在的性能够了!!



评论
我也期待nvme外置,但是不是走usb3.1,走tb3。

评论

雷电3现在就有了!!!

你现在就可以剁了,还能把Intel 750装进去,应该说想装什么装什么~~~


2016-12-21 00:34 上传



还有一个讲故事的,这个没有看见测评,估计是PPT货!!!不过很牛逼,真心很牛逼!!难道这个就是用了传说中的VL720??


2016-12-21 00:35 上传





另外:
雷电3,线缆问题还没解决。。USB 3.1的规范里面写了,线缆不能超过1米,我到目前为止用过的线缆里面,最长的,也就50CM,在长的就是那个坑爹Belkin,听了你的话,让我退货2次。。




评论

哈哈,技嘉出的。
belkin那条线我发现一个坑,链接nexus5x没法充电
对了,那个线可能和部分as的3.1有兼容问题,线里面带芯片的


评论

tb3,40G最长50cm

评论
我上面重新编辑了,你看看!
---------------------------
什么东西技嘉出的???

--------------------

Belkin那条线反正是个坑,没法充电正常,因为是给数据传输设计的,我知道里面有e-marked的芯片,第一次购买的时候就知道里面有芯片,但我没有想到那个芯片会有问题,因为你知道,现在市场上一共就2个USB 3.1的控制器,它居然还不兼容,你说这坑有多大!!!!!!

对e-mark里面包含数据线缆的长度信息,还有最大传输速度的信息,还有协商传输速度的信息,我遇到的估计就是读取传输参数错误,某些信号达标问题,毕竟第二次购买,我飙出来过一次500MB/s以上的速度~~既然飙出来了,就可以证明那东西是铁坑无疑了~~


评论

U2转tb3

评论

主板U2接口,然后TB3是5.25寸的前置面板???

如果这样,还真的有前途的!!!这想法不错!


2016-12-21 00:58 上传





评论

不是,硬盘盒里面是sff8639,外面是个type-c的雷点三。
就是塞块750,可以雷点3直接查mac和其他pc

评论
对了vl716如何啊,准备搞一个玩玩

评论

有图吗?弄个图片我看看。。

这样的话,感觉鸡肋!!因为U.2的750是15mm的,容量小个头大,现在好像也没有其他的U.2的硬盘,设计这东西不是脑残嘛!!!

还不如我上面给你贴图的那个外置PCIe的槽位有用!!

评论

点我1楼的那个链接啊!!很详细。。看了后就知道。。

评论
外置没有必要速度那么快吧,毕竟外置一般都是需要大容量存储数据的。数据安全也比较重要

评论

有些你觉得重要数据也是要备份在外面的,毕竟电脑有系统奔溃或者中毒的问题,尤其是中毒!!

还有一个外置快有用的地方,备份OS,现在Windows直接可以把自己弄个一个image。。这样高速是必须的。。

评论

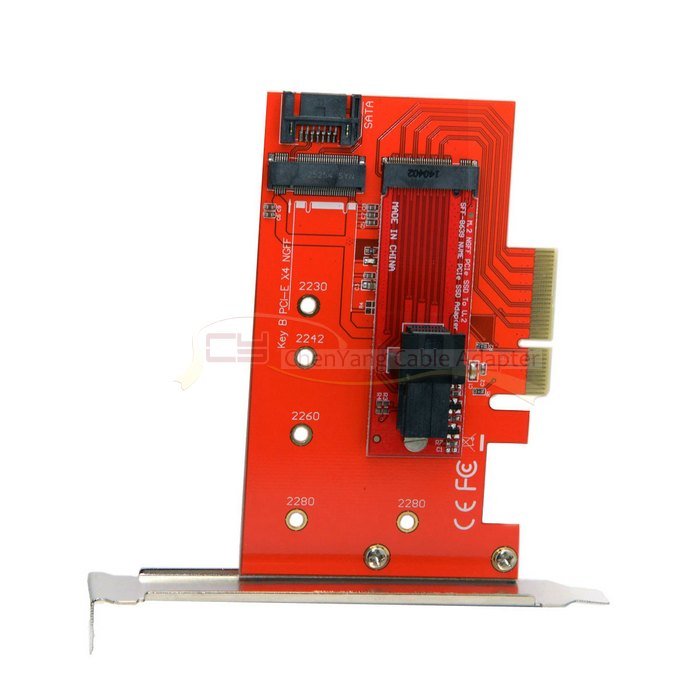

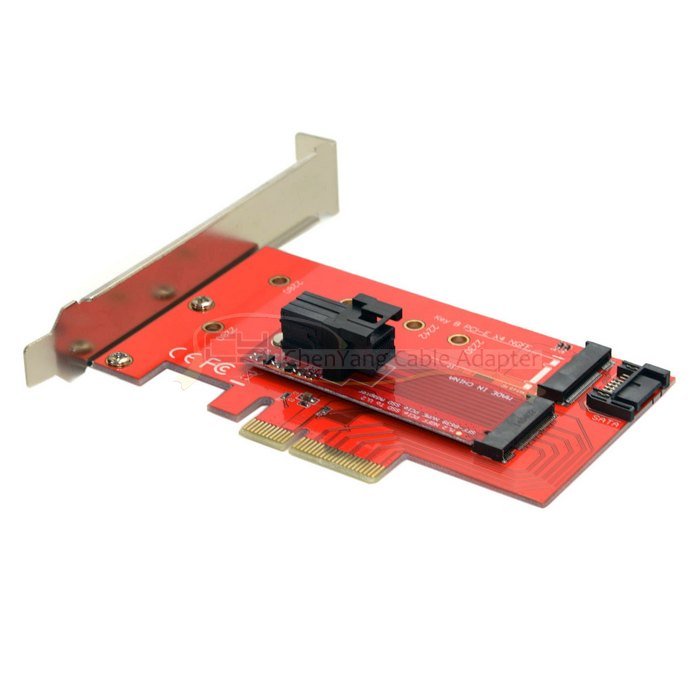

发现个好玩的!!



这接口,直接朝外面焊接,也就是PCI挡板的方向,还要啥雷电3和Type-C,多余嘛!!!
再说雷电3也不是大部分机器都有,也不通用,直接用U2当外置接口完事!!!

评论

我大深圳就是牛逼,全家桶都出来了!!!



一套,任你怎么折腾都可以!!

评论

楼主啊,“VL716终于剁到”具体是什么意思?
相信 VL720 早就按时上市,只是OEM不愿意采用而已,成本和销量永远第一位,你说NVMe很普及了吗?
第三方SSD转接芯片中,最好的是Marvell,主要是主板和SSD在用。
外置HDD盒难以解决震动问题,电路也比较简陋,我不敢买。


评论

哎……俺有一个ASM1351的盒子……不支持Trim,简直了……一直没找到

评论

恩,下单了

又弄了2个玩具


2016-12-21 14:44 上传





评论

U2这个口子只有数据,没有供电,不适合外置。

评论

采用VL716的方案比较少,好看的更少,不那么容易买到!!

VL720没有上市!!VLI官网网站上面也没有产品信息

第三方SSD转接芯片,我已经剁了Marvell 88SE9230,貌似这个是除了Intel外目前最好的,缺陷是发热量很大,Asmedia 1062R貌似也还行,但是用这个的比较少,而且也只有2个接口。。。

评论

我等你测试那个长条的电缆0.5米的,40Gb雷电,好的话,我也去弄个。。

评论

接SSD的话,震动不再重要吧

评论

“我已经剁了Marvell 88SE9230”
PCI-E 2.0 x2 规格的么?
请问具体品牌型号是什么?
发热量的问题,可以加散热片。

评论

明知是坑还往下跳,真是!
你怎么就不想换个牌子呢?

评论

我其实已经买了好几个了,最早的那个还是从台湾淘过来的,这个不错的说。。



2016-12-21 18:40 上传





2016-12-21 18:40 上传




超级小!!!


2016-12-21 18:40 上传





====================================================

上面那个是纯SATA6G那种用SATA线缆连接的方式,最近又剁了一个2个M.2+2个SATA6G的卡,芯片是一样的~~

可惜这个因为设计缺陷,目前退货了!!

IMG_20161218_154237 - Copy.jpg (221.22 KB, 下载次数: 2)

2016-12-21 18:51 上传




IMG_20161218_154335 - Copy.jpg (238.01 KB, 下载次数: 2)

2016-12-21 18:51 上传




IMG_20161218_183108_HDR - Copy.jpg (182.82 KB, 下载次数: 2)

2016-12-21 18:51 上传





2016-12-21 18:51 上传




这卡做工和测试成绩都还可以的说,可惜电路部分设计有缺陷,导致用10来分钟,那个芯片就过热了,看来我深圳的寨厂门和人家湾湾的厂子差距还是很大的!!!看我湾湾那个尺寸很小,但设计散热什么的都很完善!!

====================================================


最后,我又剁了一个前天,还没有到货,和上面退货的这个类似,你可以关注下,到时候我会发个文章!!!



评论

另外,是PCIe 2.0  x2的规格,单项数据传输1GB/s~~~这卡最大的优势,是可以HyperDuo,这是最重要的功能了!!!

这卡的性能距离Intel的Rapid RAID还是有差距的,Intel能直接过了1GB/s,但是Intel只能换主板了~

我AMD的老机器,用这个对付下吧,因为CPU主频还是很高的,不过我最近也在换机器了,现在这个AMD跑ESXi去了。。

主力电脑,还是等Z70上市再说吧,估计明年夏天才能了,先剁了个Supermicro的C236玩玩。。

谢谢专门发图!
确实,我对比过不少产品,台湾的板卡是明显要好,方便的话,台产是理想的选择。

评论

29# 第二个的国产转接卡,B+M M.2 转 PCIe 没必要用芯片吧?
淘宝排名靠前的某品牌,只有供电电路,似乎更简单直接。
另外,我觉得这里很多人买东西似乎挺浪费钱,数量和性能明显超出实际需要。
Supermicro 无论商用还是家用,都不是好的选择,功能也浪费,论坛有人开坏头。
ESXi 不如 Hyper-V,无论是性能还是安全性。


评论

我用的是B Key的转接卡,所以一定要有芯片的!!!
如果你用M Key的转接卡,就不需要芯片了,因为已经没有SATA的Phy层了~~~

淘宝排名靠前的,大部分是给NVMe用的,不是给SATA用的,因为直接AHCI的PCIe SSD硬盘非常的少,只有几款~~Plextor和Kingston,还有三星的SM951 ACHI版,我知道的就这3个,都M.2接口的。


---------------------------------------

至于这里人买东西,这里是壕的论坛,买电脑那点钱,基本都不够去海鲜酒楼吃一顿的,所以RMB=手纸,不那么重要。。

另外还有一点,就是这里玩家很多,高手也不少,计算机的硬件,你不下本去玩,很多东西你是不知道的!!!

评论
2种M.2转PCIe的卡都不要芯片,因为SSD已自带转换芯片。
如果主板支持NVMe,M Key的就能做系统启动盘。
我看T宝是SATA M.2转PCIe的占绝大多数啊

评论

主板的SATA控制器是否通到PCIe的槽位,这个看主板设计,反正我这个肯定是没有的!!

你可以剁一个试试看,对你看见的那种是占大多数!!!我购买的这种,因为我没有SATA6G的控制器,所以我需要这个,是少数,基本所有的intel的主板都有6Gb的控制器。。

评论

国内买不到带芯片的3.1线。
关键我主要当tb3用,也只有这家买。


反正我不用asmedia,对我来说,没坑

评论

这个线我是用在macbookpro,apple store在售的tb3和usb3.1的线也只有他。

belkin和apple的关系,他和apple不会出兼容问题。

如果出现lz那种硬盘速度下降或者掉盘。我会选择换掉硬盘盒。

评论

前几天不是有新闻,做了几根国产USB-C的充电线的评测吗!
充分竞争的手机市场,配件会比什么金都要可靠得多!

评论

充电线都是2.0的啊。华为的5A,8A都是2.0的线才,而且还是C-A的。

C-C 10G C-C走雷电这种线,目前没看到什么

评论

就是正规的USB-C
起码人家有USB3.0的测试数据,你说USB3.0也会稍微靠谱一点啊
你要自己骗自己,我也没办法,反正,这XX金还远不到值得信仰的地步。

评论

这是雷电线,只是兼容usb。

评论

请不要给苹果贴金,更不要用苹果装逼!!

2013年发布USB 3.1,2015年苹果发布的全线产品都还不支持USB3.1,已经过去2年,2016年10月之前苹果还是没有支持USB 3.1 10Gb的产品,但是随着大流将以前的USB 3.0标注成为了USB 3.1 Gen1,逼格何在?信仰何在?直到11月份Touch Bar发布时候,才开始正式支持USB 3.1 10Gb Gen2,产品大量普及怎么也是2017年的事情了,当一个技术已经变成老技术,搞不好USB 4.0都在路上了,苹果还用什么来装逼????另外新的苹果TouchBar电脑就是脑残,华硕Asus都知道主板上面设置成为A+C的模式,我大苹果居然敢,居然敢全部Type-C,这不是脑子有问题吗?老设备数以亿级别的USB设备怎么办?开始卖转换器???然后,然后然后的结果就是转换器降价优惠了,要不然笔记本电脑算是卖不出去了!!!!

Touch Bar的电脑,现在还在Mac OS的系统信息里面显示Thunderbolt 20Gb,虽然号称是40Gb了,但至于为啥显示不是40Gb,可能还是有问题或者连接了设备才能知道了!!!


至于你说的硬盘速度下降或者掉盘,这个在Dev(硬盘端),只有asm1351,VL716两个芯片,你选择换盒子,你换啥??只能换USB 3.0的盒子了~~

至于台机Intel的那个雷电控制器,asm1351会掉盘,兼容性不好,虽然我没有测试过,但论坛很多人说这个事情了。。所以,所以,还是都不行,不过就性能而言,现在Intel和Asmedia已经通过微码更新,据说解决了问题,同时asmedia也发布了2代的Dev端芯片,至于苹果,还不知道会在USB 3.1上面出现啥问题的,现在的状况是情况不明!!!!!!


评论

掉盘有时候是在接口问题,你o家盒子也遇到了。你最后不是通过固定死来解决么。

评论

a加c和全c这个没啥好讨论的。

当你本子厚度不足以满足A加pcb板的厚度,选择全C是必然。

评论

Belkin,在线缆行业,应该是还可以的,虽然我购买了2条都退货了,但是论做工Belkin绝对还是良心的,线缆的质量也很好,但材质好,做工亮,不代表性能就一定好,贝尔金那个线缆应该是USB 3.1芯片信号判断之类在捣鬼,也就是说,里面用的e-mark芯片太老了,可能导致性能不行这个问题,在线缆传输过程当中,有个抖动值,在示波器上看见的就是像人眼的一个图像,号称抖动,就是说眼睛睁得越大,可能代表性能越好。所以说那个Belkin 3.1的老产品Type-C线缆老了,该换代了!!


我44块钱购买附送的线缆长度50cm,是Type-A   ->    Type-C的,貌似里面可能也有芯片,因为Type-C那头比较长,如果有肯定和Belkin用的不一样,我猜的可能是VIA的新方案,我用这个线缆测试了asm1351和VL716的盒子,都是正常没问题的,不掉速,更不掉盘!!


评论

没有,VL716我用的虽然没几次,但是测试了好多圈,没有掉盘的情况,只有正反插有问题,这可能是Orico的问题,可能不是VLI芯片的问题,毕竟PPT里面VLI已经写了,集成了正反插这个模块,不想Asm还需要一个单独的芯片来解决这个问题。

评论

对,A-C和C-C没啥好讨论价值,因为C里面是24pin的,A才是4pin,所以重点还是看C-C!


-----------

至于本子厚度,这年头除了A大口,至少还有Micro等标准吧,作为一个电脑来说,总要连接鼠标之类,难道这些也要高速接口??所以这没啥好争辨的,必须是苹果脑子坏了!!!
上市后的产品,已经在啪啪抽苹果的脸了,所以市场证明一切!!!!


评论

笔记本换成B类口子,不是照样没法插鼠标。
现在问题在A口+PCB的厚度超过本子厚度了,必须要向前进化了。
就像当年vga和网线口子从笔记本上去掉,需要转接,一样的道理。


评论

楼主啊,其实你说的事实不就证明了:44元硬盘盒附送的线材,性能都比X金110元的好!
众所周知,USB历来是有明确的技术规范的,按照技术规范生产,性能就可以达标的!
你买的两条都不行,说明这不是个案,估计普遍存在技术不达标的现象,我认为是不合格的,或者说是减配版本。
仅有漂亮外观,我认为不是真有良心。产品不好就是不好了,品牌还能好到哪里去呢?
从以前排插拆解对比图看,这X金的做工用料就不属于最好的那一拨。
国内这些年,都流行做品牌营销,不太关注技术质量。

评论

无论什么笔记本电脑,取消了有线网络RJ-45,都是一个坑,很多时候立刻变成了玩具!!就算是AC网络,有些时候也是不可靠的。。非要弄个尾巴出来。。

VGA现在是被DP和HDMI取代了,现在也是搞得不上不下,好像还没有什么投影是用DP接口的。。

不过当年VAIO也能将RJ-45做到很薄,当然DP之类本来就是扁的,苹果弄什么无线网卡,完全是因为它的东西就是家用或者玩具市场,而不是商用,尤其是很多服务器操作这类。。

评论

看来,你确实不是做计算机相关行业的,才会这样的认为,有这样的认识~~

44元附送的线缆,估计也就10元不到吧,对比Belkin的那个双11特价还要150多的线缆,简直就是天价!!

为啥这10元不到的线缆可以,是因为芯片或者工艺进步了,找到了正确的方法和方式,解决串扰是门学问,Belkin在早期的产品,性能不行也不见得是阉割或者减配,要知道Belkin那个产品是通过USB-IF认证的少数几个产品之一,不过毕竟已经发售3年了。。


定制的标准,是一回事,但生产工艺和制作方法能否实现,那是另外一回事情,就算今天的10Gb以太网已经普及7年有余,还是有很多线缆有问题。。按照标准,现在以太网都有200G的了,标准也确立了,但距离实际应用和大规模部署还远着呢!!还有很多问题需要解决,不是有了标准,什么都OK了。。。。

评论
你可以看下淘宝上有15块的C-C线,微软的。

我测过TB3 20G没问题,USB3.1还没测。便宜可以玩玩

评论

U2盘很多啊,就是都不是消费级的

闪迪和镁光的工包企业级U2也不贵

评论

没关注过,性能比Intel的750怎么样???

评论

有强有弱

我得去搜罗一下资料

评论


2016-12-26 20:05 上传



ORICO USB3.1硬盘盒陪的 C-C 30cm
淘宝Microsoft 950的配线 100cm
Belkin TB3 40G 50cm
Belkin TB3 20G 100cm

这4条都是完整4对高速,带e-marker芯片的。明天测下3.1速度。下班回家


评论

嗯,逼格很高!!

重点测试下微软的那个线缆,我今天忘记剁了,既然你要测试,那我等你消息!!

至于雷电3,等VL720上市,有NVMe外置,雷电才有意义了!!

评论
其实我不会追新,一般都等到普及化再用,这样技术更成熟,而且喜欢用默认自带的,不用转接来转接去,集成度越高越好

评论

我其实想法和你差不多,不购买第一代产品,一般第一代问题都多。。

但USB 3.1来说,不通过扩展卡的话,只有2016年的主板才有,2015年的主板后半年都的是旗舰才有!

现在2017年的Z270应该可以普及一下USB 3.1技术了。。我也要买个新机器了!

评论
USB3。1是好东西呀
Belkin20G


2016-12-27 10:29 上传



Belkin40G


2016-12-27 10:29 上传



ORICO


2016-12-27 10:29 上传



微软


2016-12-27 10:29 上传



用ORICO的那个VL716的透明盒子,试过真反插都没问题。

最后补一个ChipGens


2016-12-27 10:56 上传




2016-12-27 10:57 上传




2016-12-27 10:33 上传


估计你出问题的是你的USB3.1的扩展卡,你自己的线也出现掉44M的问题。卡上面的TYPE-C接口有断线


评论

感谢回复,但是你这个也有问题啊!!!

USB 3.1一定要过500MB/s才能证明是真的USB3.1的速度,虽然可以确认你用的设备全部是USB 3.1的,但是为啥跑出来的分数,全部不能过500MB/s呢,是因为850Evo不给力嘛???


2016-12-27 16:48 上传



850Evo的SATA6Gb就这速度吗??

CDM搞一下,看看能过500MB/s嘛??或者TxBench(这个注意改单位为MB,非mB)
链接:http://pan.baidu.com/s/1i54t9el 密码:x6is

------------------------------------------------

另外,微软的那个线怎么样???


评论

850EVO 120G就这样了。Intel 535更低

评论

Intel的那个控制器,用ATTO刷,或者用CDM全0填充刷。。


2016-12-27 16:55 上传



看绿框。。

Sandforce的控制器不行,你修改下数据模型,才能测试出来高分,虽然这实际应用没有意义,但能证明USB3.1的反馈回来。。



评论


2016-12-27 17:01 上传




评论

你现在3.1什么卡?来张照片

评论

微软的那个线缆,能用吗??

我的那个VL716貌似也是这成绩,和你一样,上图541是,asm1351的。。


2016-12-27 17:04 上传





评论

我用下来没问题。

还是那句话,觉得你的卡的type-c口子有问题。你先解决下卡的问题。

评论


2016-12-27 17:06 上传




我用啥卡其实不重要,不可能超越你主板集成的,你主板集成的肯定是最好的,无论是Intel还是1142,你都直接焊接主板上的,肯定没问题。


评论

卡有问题的话,应该是都出问题,不能是有的盒子出问题,有的盒子不出问题吧。。

我现在1351没有问题,正反都过500MB/s的。。同一条线缆,就是透明orico自带的那个线缆。

评论


2016-12-27 17:08 上传



一个是ORICO盒子的USB-C,一个是ASUS TB3的USB-C。你仔细看下,加固的引脚,一个是直接过PCB板子,一个是传板子然后加锡固定。

不是说卡不好,很多国内厂家做接口时候,会不注意这个地方的加固,时间长了,USB-C口子会有接触不良问题


评论

就是透明orico自带的那个线缆又不是C-C。

出问题的是你的C口

评论

而且,ASM方案的卡,C口上用的应该是ASM1542长个样子:


2016-12-27 17:15 上传




长方形的。你这个卡明显不是。


你的卡降压稳压输出用的是AMS1117。供电能不能稳定都是疑问
AMS1117经典输出电流1A,最大1.5A。带2个USB口子应该是不够的

评论
belkin 1米的线降速到44M复现了。
这个情况下,微软的线出现掉盘。
belkin 50cm tb和ORICO 20cm通过测试。

这么折腾的,故意加一个干扰,模拟USB-C接口接触不良好。


2016-12-27 18:41 上传





评论

嗯,你说的很对,C的焊接工艺要求应该是非常的高的,毕竟C口的Pin太小,太密,有24个焊点。。
这个是那个卡的背面图:

3 - Copy.jpg (164.75 KB, 下载次数: 0)

2016-12-27 19:21 上传




我对PCB的布线不懂,所以也不知道怎么样,但这卡做工还算精细吧~~感觉比现在淘宝大量销售的那些还是好很多的。

现在出现44MB/s,这问题不单单是在C口,A口上面也出现过,我测试Orico的盒子,全部在卡的A口上完成,盒子端是C,在盒子端反转C线缆,就会出现44MB/s,这就不知道为啥了,难道是A口没有做好,A口没有识别可以翻转???

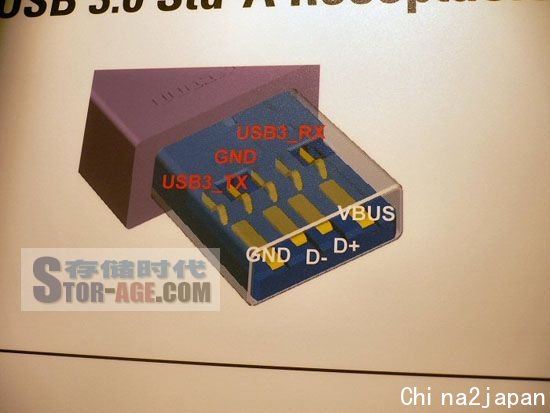

另外,我去看了下那个线缆的A口,是9pin的,和下图一样的。



不懂啊~~







评论

asm1542在硬盘盒上面,实现Type-C的翻转,我不知道是否卡上也需要,你可以找找你的主板上面在C口或者1142附近是否有1542这颗芯片~~如果你主板上面也找不到的话,说明卡上面不需要asm1542,只要一头有就可以了!!


2016-12-27 20:00 上传



如你所说,长方形的!!






评论

首先说说,你是用那个USB3.1的控制器测试的,是Intel的,还是asm1142,上面所有的测试用的是那个???


然后你这个测试加了干扰后,可以明显的发现线缆的敏感性,还有长度大了,就出现问题了,你看出现问题的2个都是长线,那两个短线都过了测试!!

所以两方面原因,一方面就是线缆的问题,长线衰减比较大,另外一方面是控制器,asm1142可能输出的信号比较弱,线缆一长立刻SB!!!

毕竟我在第二次购买Belkin的那个线缆的时候,出现过一次超越500MB/s的接近正常值,同时我上次测试的时候,卡端翻转线缆,盒子端翻转线缆,都测试过了。。。

所以结论就是长线USB3.1还有路需要走,asm1142的信号可能没有DSL6540那么牛逼!!
USB3.1的规范里面有要求,线缆长度不能超过1米,一般最长也就0.9m左右!


评论

Intel不需要,asmedia需要的。
西霸的卡


2016-12-27 20:17 上传




ASUS的卡也有,找不到图了。


评论

现在也很难说。44M这个数字很有意思,是USB2.0的极限。一般出现44M就是掉到USB2.0模式了。
出现这个一般就是卡的翻转出问题,或者线材和卡接口出问题。或者线材没按标准做到全部线连接。

线材质量不过关,还会出现一个现象,就是掉盘。当然反过来说掉盘也不能完全是线材的锅。

评论

过了asm1542以后USB3.1的信号实际是由asm1542来提供。
asm1542有点类似PCIE的切换器,来完成3.1的信号正反插入的切换。

可以的话你看下你卡上那个方的是什么芯片。

评论

那么应该是我卡的问题了,我的卡上面没有。。。



过会拆下来看看吧~~

看这样子,USB3.1普及的路还远着呢,很多人还说Intel的控制器也掉盘,你的不掉嘛??

评论

掉,和世特力的2.5的盒子,就是一复制文件就立马掉盘。
换了XPS13和NUC两台都是intel主控的3.1都掉。
后来那个盒子退货了。现在升级过雷电固件后暂时不知道有没有这个问题

评论

我这两天在弄ASUS的那块卡,asus好像固件也升级了好几个版本

评论

我操,这TM是天大的悲剧!!!!!

1142虽然垃圾,但好歹不掉盘~~高速写入比较稳定,但是因为线缆掉过盘,比如Belkin的那个线缆~~

很多人说是asmedia故意和intel对着干,坑了Intel了。。Intel对此很恼火~~

评论

https://www.asus.com/tw/Motherboard-Accessory/USB-31-UPD-PANEL/

发现个好玩的利用Intel 9系列以后的主板,PCIE和SATA可以复用。SATA-E直接可以当做PCIE2.0 2x,正好代1142


评论

你才发现啊,SATA-Express的前置USB 3.1面板已经出了很久了。。。

技嘉也有,技嘉都前置雷电了~~~
看11楼!!


评论

建议你别剁了,等asmedia的新控制器,2142,这个没有瓶颈了,已经量产!!

评论

我现在10个SATA全部闲置。。。。所以想找找sata-E有没有玩具

评论

2142我查查去

评论

9系列不行!!

然并卵,悲剧的!!




2016-12-27 22:22 上传



你怎么可能全部闲置,你不用机械硬盘了吗???

10T剁它5个,走起啊!!!

评论

没资料,就官网有个新闻稿,台湾部分网站也有个新闻稿。
asmedia感觉是USB 3.1的唯一赢家,现在这公司就靠USB 3.1活着了~~


评论

主机一块1.2T的750结束了。
原本想加快S3700当做数据盘,买来后还没加。

机械盘都放在NAS。
一个是我的数据量没这么大,然后我家,公司,学校三个地方跑。
现在学校和公司2台nas相互同步,也方便,安全也不担心。(nas本身有raid防止磁盘损坏,加上2地相互同步,等于有了异地备份)

评论

土豪啊!!!!!


现在4千多,倒是还可以,但你购买的时候应该1万多吧??



评论

5k多。是管不住自己的手

评论

微软的线缆已经到货!!这次有剁出信仰了,我也是醉了,比Belkin的那个还差的很远~~~




2016-12-28 19:55 上传






还是老问题,估计还是那个卡输出的信号不够强吧。。。

我不知道你昨天有没有用主板的1142测试过???



评论

哈哈,如果belkin和微软都这样,你还怪线的问题,就说不过去了吧

评论

线缆长,你不也出现了吗。。。

你还没说说,你有没有用主板的1142测试过。。

评论

没测,手边没1142的主板

评论

华硕的主板不是都是双USB3.1的控制器的吗??何况你还是X99的。。

评论

没有啊,我是第一代X99

评论
VL720上市了的话 是不是NVME的SM951一类就可以当外置移动硬盘了?

评论

理论是这样,但这货没有上市,同时Windows也是问题,NVMe透明化以后,早期Windows不能识别。。转换协议貌似现在还没有公布。。

评论


2017-1-5 17:58 上传




2017-1-5 17:58 上传




浦科特的图片来了


评论

终于看见了,不容易,原来Plextor还是有节操和信仰的,人家做的事完成的产品!!

微码里面的标识已经修改了!台湾人比我大陆做事情认真很多~~

不过话说,你这测试都没有过500MB/s是什么鬼??Marvell 1074的SSD控制器可以超越500MB/s啊??难道主机不是3.1的接口??


2017-1-5 20:31 上传




我的这个软件也能过500MB/s啊!!


评论

3.0速度还要低,明天我去找找,应该有能破的盘。

3.0的用M550。可惜M550是msata,没法装到2.5的盒子,没转接卡


2017-1-5 20:48 上传





评论
楼主你好像对sata转USB芯片比较了解的样子
请教一下为啥我买了个金胜的msata转usb的盒子总是速度达不到标称呢。。
大概电脑是支持USB3.0(5gbps)的,盒子主控vl713的,msata是建兴的msata 512g的
大概拷文件从c盘(840pro ssd)到移动硬盘只有280m/s的样子。。远远没达到ssd或usb3.0的最低的那个速度。

评论
支持,粗粗的USB3.0线可以淘汰了

评论

奥睿科VL716透明盒子41块钱刚到手,接上一块淘汰的影驰战将,分别试了硬盘送的线接主板祥硕1142的type-a,和微软1米线接主板type-c、接雷电卡的type-c。ASM1142除了大文件持续写其它都是英特尔DSL6540完胜

评论
请问楼主有无好的3.5寸单盘硬盘座推荐?目前在用的 orico 6518us3 怀疑搞坏了一个硬盘,主控是NS1066,也不支持显示S.M.A.R.T. 电路 电子 维修 我现在把定影部分拆出来了。想换下滚,因为卡纸。但是我发现灯管挡住了。拆不了。不会拆。论坛里的高手拆解过吗? 评论 认真看,认真瞧。果然有收 电路 电子 维修 求创维42c08RD电路图 评论 电视的图纸很少见 评论 电视的图纸很少见 评论 创维的图纸你要说 版号,不然无能为力 评论 板号5800-p42ALM-0050 168P-P42CLM-01
 ·日本留学生活 求个大阪合租
·日本留学生活 自家房招租求
·日本留学生活 东京地区出9成新lv钱包
·日本育儿教育 孩子从国内过来如何学习日语
·日本育儿教育 明年四月横滨招月嫂
·日本育儿教育 请问咋让娃突破识字关?感谢分享中文共读和学习经验的妈妈
 ·中文新闻 东区明星迈克尔·格列柯,53 岁,将在第一次出生两年后第二次
·中文新闻 《爱情岛》明星卡米拉·瑟洛和杰米·朱维特在透露即将迎来第三

维修经验

CPUcpu-z 1.77版低调发布

日本维修技术更新: New benchmark “submit and compare” feature New clocks dialog reporting all system’s clock speeds in real-time Preliminary support for Intel Kaby Lake AMD Bristol Ridge processors 主要是增加了支持I、A两个新架构的 ...

维修经验

CPU这几天经常开机黑屏,热重启后又正常

日本维修技术这几天经常开机黑屏,热重启后又正常,今天热重启也不管用了。折腾半天总算点亮,显示超频失败,以前出这个画面我是不理它的,直接重启就能正常进系统了,今天不敢托大,因为 ...

维修经验

CPU超频求助!关于华擎H170和6700K

日本维修技术问题见楼主的show贴 https://www.chiphell.com/thread-1634895-1-1.html 这次华擎的H170 Hyper最大的特色应该是自带时钟发生器可以自由超外频 可是楼主好久没有折腾超频了。。。 两图中除了CPU外频 以 ...

维修经验

CPU液态金属会侵蚀cpu核心吗?

日本维修技术前阵子看到有人说,液态金属时间长了会侵蚀cpu铜盖,那么问题来了,这货会不会侵蚀核心呢? 评论 这玩意儿好像只对铝起反应 评论 不是说,cpu的盖子是铜的吗。。。 评论 不会,核 ...

维修经验

CPUm6i究竟支不支持e3 1231v3

日本维修技术官网上看支持列表没写有e3 1231v3,装机帖又有人晒,百度也没个明确答案,那究竟能不能点亮?有在用的chher说一下么 评论 升级最新bios肯定可以支持 评论 我的p67evo官网上也没说支持12 ...

维修经验

CPU华擎 HYPER 妖板 正确玩法

日本维修技术600元的 B150,10相供电,释放洪荒之力 注意必须官网 Beta 区的 BIOS 有 AVX 的 CPU 可能会掉缓存 启动时按 X 键激活 SKY OC,重启后进入 BIOS 160924164727.jpg (95.63 KB, 下载次数: 1) 2016-9-24 17:47 上传 ...

维修经验

CPUE5 2686 V3和i7 6800K如何选择

日本维修技术默认用,不超频,两者功耗是一模一样的 E5 2686 V3:2.0主频,3.5睿频, 18核心36线程 ,45M L3 咸鱼大约2500~3000元 i7 6800K : 3.5主频,3.8睿频 ,6核心12线程 ,盒装3000元 评论 性能应该是26 ...

维修经验

CPUHD530硬解4K能力还是有点弱呀!

日本维修技术播放器用PotPlay 64bit,各种优化后,跑4K @120Hz视频只能到70帧左右的速度,勉强能用! 显示器用的4K的优派VP2780 未标题-1.jpg (211.97 KB, 下载次数: 0) 2016-9-26 21:29 上传 评论 这个估计你没优化 ...

维修经验

CPU6900k 1.25V到4.2体质怎么样

日本维修技术如图,体质怎么样,ring是35,没敢试了,都说ring高了毁硬件 评论 不错的U,但不算雕,上4.4就大雕了,这电压上4.5的目前没见有人发图 评论 谢谢前辈告知 评论 我这个用1.2V超的4.2,R ...

维修经验

CPUI3 6100 华擎B150M pro4超4.5g测试。

日本维修技术看看论坛没多少i3 6100的帖子,就转下自己发的show贴里面的数据,给大家参考下。家里还有当年的神U i3 540 oc 4.5G在给老妈用。 不知道数据上正常吗?有6100的朋友可以告诉下,另外是不有 ...

维修经验

CPU7系u会兼容100系主板吗?

日本维修技术RT,听说要推200系板,100系还能用吗以后。。 评论 兼容的 评论 感谢!以后换u就行了,目前消息200系板会有新的特性吗? 评论 24条PCI-E 3.0通道、支持Intel Optane混合存储技术、十个USB 3 ...

维修经验

CPU有心入5820k了,求教下温度问题

日本维修技术一直徘徊在6700k和5820k之间,6700k现在这德行直接把我推向了5820k啊,从2600k升级上来,三大件都要换,现在唯一疑惑的是IB-E ex这种顶级风冷能不能压住4.5g的5820呢?毕竟刚刚买一个多月。 ...

维修经验

CPU6600&6600K才100的差价

日本维修技术太少了吧。。。 6600.JPG (106.91 KB, 下载次数: 0) 2016-10-1 10:30 上传 评论 毕竟只是i5而已…… 评论 上z170 6600也能超,等于没区别,差价能有100已经不错了 评论 然后又见不超频人士推荐超频 ...
