华人论坛 SSD开箱:INTEL 8 x 2.5" SAS/PCIe (NVMe)背板套件


本人电器小白,昨天下午电脑突然断电,重启后刚进入XP又再次断电,再重启一次还是进入XP后就再次断电,然后再按电源开机没反应,硬盘灯长亮。 我断开电源2秒后再接上电源,再次 故障:背光不亮,控制电压EN 低于2v 解决如下:背光芯片0z9938 EN电压1.63v,上家更改电路,时间长了除了问题,解决方法是更换图中的电阻约5K,en电压上升到2.3v,问题解决 评论 修背光



美亚购入,在海关严打的背景下,依然冒险人力从美帝背回来的。

好大的一个盒子


2016-4-10 23:51 上传



打开来后的样子。


2016-4-10 23:51 上传



磁盘柜正面。左边4块蓝色的盘可以插SAS3 (12Gb/s)的,也可以插NVMe的。右侧绿色的4块,不可以插NVMe,由于8块都支持SAS3,所以相信SATA也不会有任何问题。


2016-4-10 23:51 上传



背面的背板的样子。

IMG_1055-resized (Custom).JPG (98.5 KB, 下载次数: 2)

2016-4-10 23:59 上传

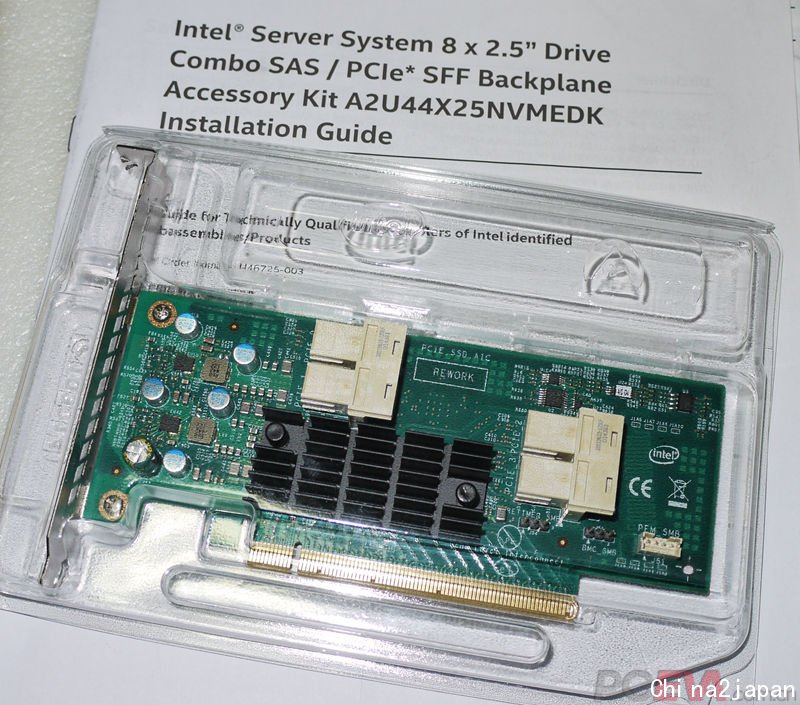

既然是套件,自然不能只有硬盘柜,还得有卡和线。这套的性价比还是很好的,当初买超微的同尺寸8 x 2.5" SAS3的柜子再加上LSI 9300-8i的卡,价格都超过这套。

IMG_1052-resized (Custom).JPG (115.86 KB, 下载次数: 0)

2016-4-10 23:59 上传



为了适应高密度的服务器用,还提供了PCIe的转接卡,让上面的HBA卡可以平插入机箱。

IMG_1053-resized (Custom).JPG (104.25 KB, 下载次数: 0)

2016-4-10 23:59 上传



包装中包括的两根数据线,其中一条支持NVMe,两条都兼容12G的 SAS。


2016-4-10 23:51 上传



最后是说明书、螺丝和跳线。


2016-4-10 23:51 上传




评论

为了搭配这个背板,终于还是下决心买了台服务器

这是真正的开箱了

IMG_1068 (Medium).JPG (135.38 KB, 下载次数: 0)

2016-7-12 20:08 上传



IMG_1069 (Medium).JPG (152.83 KB, 下载次数: 0)

2016-7-12 20:08 上传



把大家伙搬了出来。

IMG_1070 (Medium).JPG (154.62 KB, 下载次数: 0)

2016-7-12 20:12 上传



打开上盖。

IMG_1071 (Medium).JPG (164.65 KB, 下载次数: 0)

2016-7-12 20:16 上传



装入NVMe背板。

IMG_1072 (Medium).JPG (152.76 KB, 下载次数: 0)

2016-7-12 20:12 上传



插上PCIe转接卡

IMG_1074 (Medium).JPG (162.25 KB, 下载次数: 0)

2016-7-12 20:08 上传



连上线缆。

IMG_1073 (Medium).JPG (151.44 KB, 下载次数: 0)

2016-7-12 20:08 上传



准备好NVMe的盘。

IMG_1183 (Medium).JPG (114.04 KB, 下载次数: 0)

2016-7-12 20:20 上传



======================================
前前后后,断断续续终于... ...完成了!



评论
9300-8i多少钱

评论
给力,套件多少钱,哪儿买的?

评论

不到500美金。搜索A2U44X25NVMEDK

评论

2000左右

评论
用z840的壕

评论
好奇,怎么插nvme的ssd?

评论
这个只能算热拔插扩展笼子。

评论
好东西,赞

评论
超微的出不

评论
我想说,如果不是Intel主板,4个NVME只能用一个。

还有,这货是4个NVME/SAS复用,4个纯SAS


评论
看一下接口,NVMe接口的SSD是这样的。
PS:价格不错。四个PCIe 3.0刚好跑满16X,强!


评论

好像是那块PCIE2NVME卡的关系,如果没有芯片,线路直通的有兼容问题,只有指定的几块主板才能用满16条通道。后期的转接卡上加了块PLX桥接芯片,就避免了这个问题,可以兼容绝大部分主板。

评论

是的,你买的这块是没PLX芯片的。那个大大散热片下面只是一颗IDT的PCIE信号放大。

评论

现在唯一看到带PLX的就是超微那块。
PLX芯片很大的,这个面积放不下

评论
一直想买,就是不确定那个散热器下面的是不是PLX芯片,现在终于知道了。。。
还是老老实实买超微全NVME的系统吧。

评论

查了一下是只有超微,我把两家的东西搞错了

评论

确定不是,等下我发照片。

评论

曾经有看到说若主板自带PLX芯片,那么就可以用超微那个无PLX芯片的PCIE转U.2卡。
不知道是不是真的。是的话那么很多工作站级别的板子都可以用了。

评论

有可能可以,不过有PCIE3.0PLX的主板也很少啊。

评论

说到超微,买超微那块U2卡的,千万要确认卡的型号和带不带PLX芯片
我上次订带PLX的那块U2,结果发成了不带PLX芯片的。跟过分的是,不让退货,发错货了都不让退。

评论

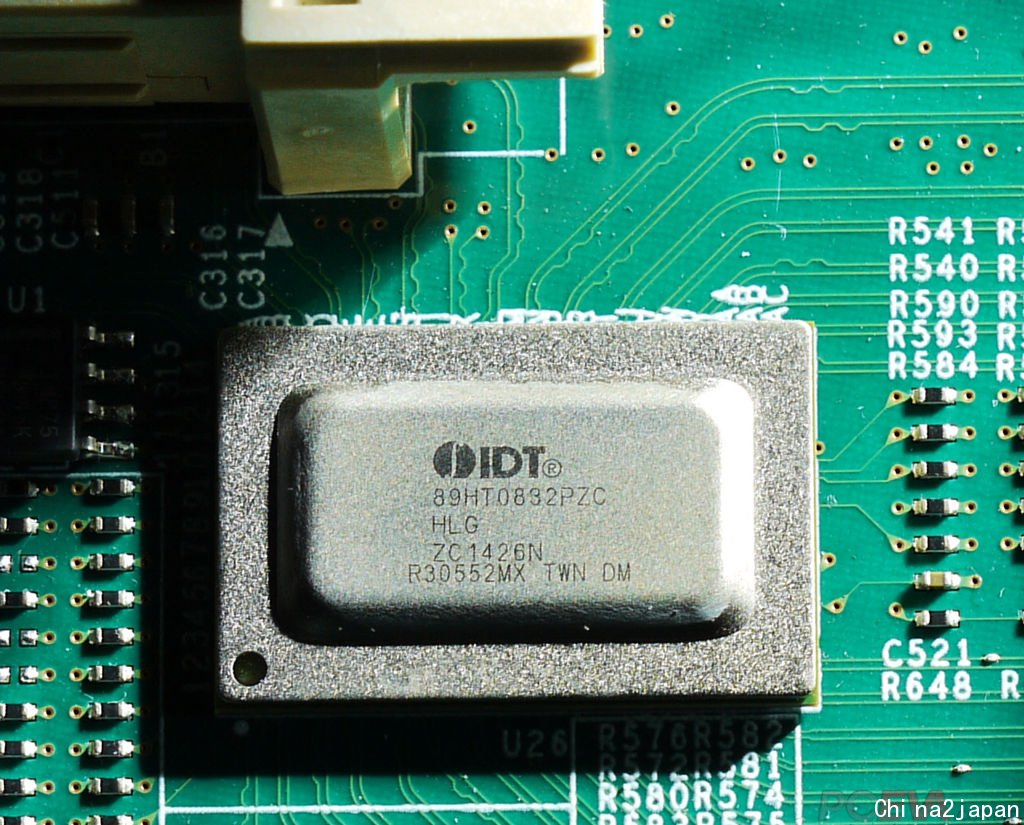

A2U44X25NVMEDK那个芯片不是PLX,只是Retimer,我亲自拆开看过了。转一个我几个月前在隔壁论坛发的图吧。A2U44X25NVMEDK在非Intel主板,估计兼容性有问题。希望LZ能用得上。












评论

我明天去办公室拆开来看看。我是wiredzone上买的,比ebay上便宜。

评论

以前在AMAZON上买过超微 2.5寸8盘位的SAS3 硬盘盒,发错了。最后退回去给退了全款。

评论

不带R后缀的就是有PLX的。
老外做过比较的
http://www.servethehome.com/supe ... g3-2e4-differences/

评论

sth的那个我看了。
我买了托人带回来的,一直扔在办公室里面都没有仔细看一眼。怕他们发错了。
然后还买了背板SAS3-826-N4,坑爹的老款的826机箱固定的槽不对,整个背板只能靠4个螺丝固定,吓得我不敢用了。。。

评论

是的,要买不带R的。然后上次我找人订货不带R的,发给我带R的。

评论

2.5英寸的NVMe SSD
750/P3600/P3700 都有

评论

主机还没买,回头等有时间试试看Z840的主板是否可以支持。不支持,是不是也至少能装一块NVMe?请问你打算怎么使用这个kit里的cage呢?
我有一个类似这款的Intel的笼子,但是不带PCI-E(NVMe)接口。这个笼子左右两侧没有螺丝口,无法直接安装在普通机箱上,要用只能自己动手改造。根据Intel ARK上兼容性列表,与这个笼子相兼容的是Server Family R2208 Series,我不想为了用这个笼子而再买一个准系统/机箱……

评论
Servethehome.com上面有一篇文章《4 SOLUTIONS TESTED: ADD 2.5″ SFF NVME TO YOUR CURRENT SYSTEM》提到这个cage,“We did try the setup in a non-Intel chassis. There were two issues: the fit of the cage and the operation of the PCIe card. The fit of the hot swap cage was something that could be fixed with a bit of Dremel time.”。
他们也要用电钻才能把这装在a non-Intel chassis里,因此不知道你有没有其他方法……

评论
强大的存储设备!

评论

前阵子一直忙,没时间折腾。刚刚腾出手来买了Intel Server System R2208WT。

评论
在二楼补上了开箱的第二部分。

评论
我看DELL  T7810 支持一个PCIe 16X的插槽,上边有4路 PCIe  4X的 M,2 的卡槽。
而且我已经买到了那个转换卡了,确认卡上面没PLX芯片。
那么,是不是说DELL T7810,T7910 都是主板上自带PLX芯片喽。?

那个是不是可以用那种PCIe 16X转4个U.2 的转换卡。
只是工作站机器, U。2的硬盘笼不好安装罢了?

评论

我没有试过,不敢确认INTEL的卡是否能够兼容。但通过DELL自己的卡加上M.2转U.2的转接线转出4个U.2的盘,应该没有问题。
