日本电子维修技术 外设Thunderbolt 4 已发布,告别 22Gbps 的 data 限制!



Intel 正式发布了 Thunderbolt 4 标准和控制器。Tiger Lake 低压处理器内建 Thunderbolt 4 控制器。

TB4 容器仍然是 40Gbps,支持 100W PD。最大改进是取消了 TB3 的 22Gbps data 限制。

现在,PCIe 3.0 x4 的完整 32Gbps 带宽全部可为外接设备所用!再也没有 data 限速!

关于 TB3 的限制,参考下文:
https://www.chiphell.com/thread-2217686-1-1.html


2020-7-8 23:38 上传


2020-7-8 23:38 上传


2020-7-8 23:38 上传




评论
先把USB4普及了再说

评论

这个比 USB 4 普及快的多的多。到时候每一个新款 CPU 的 laptop 都会有至少一个 TB4。

就像现在 Ice Lake 送 TB3 一样。

评论
外置显卡有救了?

评论

这次没问题了,真全速 PCIe 3.0 x4 的带宽。

评论

曾经我也这么想

直到我看到Ins 5493/5593……

评论
然后有厂商还是走牙签总线

评论

限制最低32,你必须接满4根PCIE lane

评论

牙签总线提供 16 条 PCIe 呢。问题是 PCH 到 CPU 之间只有 32Gbps 带宽,PCH 是个 hub,那带宽现在一个 NVMe 就能占尽。

评论

低压没关系,Tiger Lake 直连 CPU。

Mac 也没事,也直连。

别的就很难讲了。

评论

但也会有非常奇怪的厂商完全不用内建直连 CPU 的控制器,继续自己买两个独立控制器放在端口旁边...


2020-7-9 00:49 上传


下面是 2017 MBP13,端口附近屏蔽罩里是 TB 控制器。上面新款端口附近看起来仍然有这种东西。

截屏2020-07-09 上午12.46.06.jpg (152.16 KB, 下载次数: 0)

2020-7-9 00:49 上传




评论
鼓掌啪啪

评论
牙膏自己的冥王峡谷雷电走的都是牙签总线。。所以。。。

评论

那个是过去的情况。Intel 要求独立的 TB 控制器不可以直连 CPU。

Mac 这边标压 TB 一直都是直挂 CPU 的。

评论
打通任督二脉的雷电3?

评论
以前22gbps,现在32gbps

所以为什么宣传上要告诉人40gbps?

评论

容器是 40Gbps,如果同时传输视频和数据,那就真是 40Gbps。

问题是 Apple 和 Intel 都故意隐瞒了 data 传输受限,视频永远优先这一关键信息。

评论

所以Intel觉得一般用途是外接nvme盘播raw视频然后外接屏幕放出来吗

评论

我觉得就是诈骗。

宣传就像说“我这桶有 40L 大,能装水也能装汽水”

结果没告诉你它中间有个隔板,还必须给水留下至少 18L 空间才能拿去装汽水。

至于这次 32Gbps 那还好,PCIe 3.0 x4 毕竟也就这带宽。



评论

然而用ice lake的很多厂家仍然没有这个接口,哈哈哈

评论

其实可以直连cpu,但要求pcie有热插拔的能力,一般的设备没有。

我的主板支持pcie热插拔,所以插拔雷电设备会留下记录。



评论

看来上次我的预测是正确的。当年22G的限制只是因为TB3不支持tunnel USB,只能预留10G带宽给芯片上面的USB3.1控制器。

USB4没有这个限制,USB支持走tunnel。所以我估计thunderbolt4不过是完整规格的USB4而已。
等等看TB4的spec, USB是走tunnel 还是 PCIe吧。如果是走tunnel,那就是USB4马甲无疑。


评论

然而还是不少Ice Lake本子是没TB3的

评论
6000以下的Ice Lake本子有tb3的屈指可数

评论

TB3 的时候,USB 是从 PCIe 引出没错。但 JHL6000 系 PCIe 3.0 x2 的控制器还能提供 16Gbps 带宽而没被 USB 扣掉 10Gbps。也还支持 USB 3.1。

评论
外置显卡坞要火起来了吗?

评论

数据32G 视频只剩8G了?

评论

正常也不太可能显示设备上有个 data 设备,还要一起用吧...

是上一代的设计太诡异才对。

评论

雷电3线材能支持4的新特性吗?跑32g数据

评论

可能吧,TB1/2 的电缆通用,TB3 和 TB4 容器也是一样的,被动线 40Gbps 满足就行了。

但主动线可能会有点兼容性差异吧。
Intel 没有 PCIe 4.0,而且容器没变化。

评论

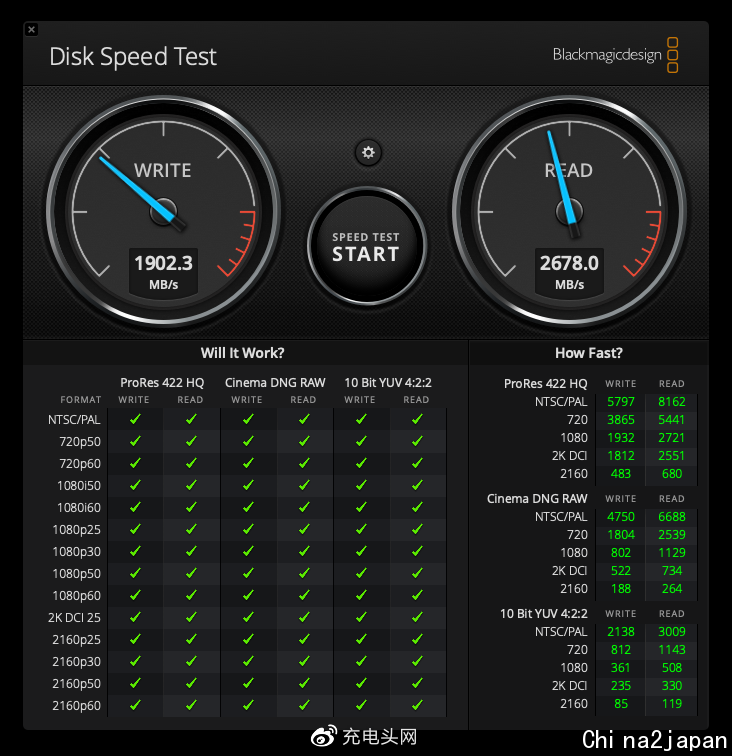

32Gbps实测CDM也就3500MB/s,牙签总线也是这水平
22Gb约是2700MB/s,不痛不痒






评论
这么说刚买的tb3的本子,以后也只能跑22Gbps了,好吧……

评论

TB3 一直都是 22Gbps......

评论

外置显卡至少要x8带宽损耗才可以忽略吧

评论

啊,我意思是以后也没办法升级了,只能换设备了
目前外接一个 vega56 只能跑出75% 的能力,总归还是不爽的

评论

那还是要看用什么卡什么分辨率干什么。

而且这次说给你 3.0 x4 那可以自己估计性能,不用考虑暗中砍一刀这种事。

评论

难不成买的 Ice Lake Mac laptop 吗?

那岂不是更惨,TB 都不是直连 CPU。

评论
Icelake最后一代TB3卡在22Gbps...彻底国军了

评论

800MB/s也是速度呀……

评论
请教下,这次雷电4是没有半速版本了么,看到有JHL8540和JHL8340两种主控,以为还会有半速的,另外是这次雷电4完全能支持5K/8K显示器,而不会像雷电3,有的支持5K/6K,有的只支持4K么,谢谢。

评论

pcie 4.0都上6000了

评论

7000 系列主控就没有半速了。
低阶主控由半速单接口升级到全速单接口,高阶的是单主控双口。

TB3 标准只支持 DP1.2。
在 Apple 平台上,作为到 TB4 之前的过渡,Apple 自行升级了系统平台控制器来支持 DP1.4 via TB 和多链路聚合,配合自家的 5K 或 6K 显示器。在 TB4 上,原生支持 DP1.4,支持 DP1.4 带宽所能承载的显示器。

另外 DP2.0 选择使用 TB3/4 的 40Gbps 全双工容器和物理接口,改为单向 80Gbps 带宽。所以未来配合合适的控制器,还可以支持 DP2.0 的 8K 显示器等(当然这也可能是过渡到 TB5 之前 Apple 独占的特性,设备制造商不一定会让自己的 TB 接口同时支持 DP2.0)。

评论
说来intel就是不打算碰pcie4了么

评论

说实话当年在 PCIe 3.0 该换代的时候,暴力超频的 PCIe 4.0 就被定义成过渡标准。

Intel 是 PCI-SIG 的老大,打算直接跳到 5.0。没想到过渡期如此之长,别家自定义高速接口都出来了。

评论

没有没有,2020款,直连还是连的,只是最大data速率22Gbps且不能再升级(不管软件还是固件)

评论

我似乎有看到和 16 寸一样的 TB 控制器,那是连在片上 PCH 上的...

评论

感谢答疑,只要TB4能带动LG雷电3的Ultra 5K显示器或者pro XDR就满意了

评论

XDR 有 DisplayPort 套件,2080 也能用,不需要 TB。白皮书上写了。有人也试过,只是我没试过...

Apple 设想了真的有人用那东西当“监视器”的情况。

评论
xps的tb3是怎么支持dp1.4的

评论

JHL7x40系列主控就支持1.4

评论
外置显卡看来有救了。

评论

瞎说些啥。
从Intel去年1月推出的Titan Ridge开始,TB3开始支持DP1.4,这不是Apple自己升级的。这和Apple没关系,是Intel做的,Dell联想用了这个新版Titan Ridge(而不是之前的alpine ridge)的机器用了独显的理论上都可以支持DP1.4。之前Apple做的是:用TB3输出多个DP1.2来显示同一个5K画面(第一代的UltraFine 5K)
这个和Apple没有一丝关系。这个就是一个新的usb-c alt mode。usb-c alt mode的USB4没有关系(他们是同一物理接口上的不同标准,所谓的alt mode)。和TB4大概也没有关系(毕竟TB4的宣传里面没有提到dp2.0,dp1.4也能满足他说的能传8k 60hz视频)。
不过未来新版TB4(或者是其他的USB4主控)应该会把DP2.0加上去。



评论

JHL7540和JHL7340控制器特点:40Gb / s和PCIe Gen 3(与JHL6x40系列相同)支持DisplayPort 1.4
JHL7440控制器特点:40Gb / s和PCIe Gen 3(与JHL6x40系列相同)支持DisplayPort 1.4    USB-C计算机端口兼容性


Thunderbolt 4 8000系列控制器,包括JHL8540 与JHL8340 的主机端控制器,以及TB4 装置端的JHL8440 控制器,支持4个雷电4接口

评论

这种外设总线再往上就得走光了,在上光之前提升这800M已经不容易了

评论

我看了一下,22Gbps带宽限制下损耗也有3Gbps左右的,实际跑出来的也就2400MB左右,这么看带宽提升应该有1GB左右了
不过雷电4K性能损耗真小

反观USB3.2 gen 2x2,协议不行,20Gbps带宽也是白搭(基本没人支持,大部分时候都泡在USB3.2 gen 2 10Gbps),4K拉跨的不行,CPU占用还贼高


评论


2020-7-10 14:18 上传





评论

毕竟价格有差异。有需求就会上。

评论

真能跑到这水平……受教了 电路 电子 维修 上网搜搜新的intel服务器平台消息,就看了STH评测的X11SPH-nCTF,LGA3647的主板 Supermicro-X11SPH-nCTF-Six-Plus-Two-RAM-Slots.jpg (215.09 KB, 下载次数: 1) 2017-8-12 15:45 上传 电路 电子 维修 一个联想G360拿来的时候是按开关没反应,也没有待机电流,拆机,没发现进水,量没有3V5V,量开关也没有电压,量待机芯片,有19V主供电,量3V5V阻值正常,
