续上一篇PBO散热分析第三部分
联动阅读第一篇对比评测

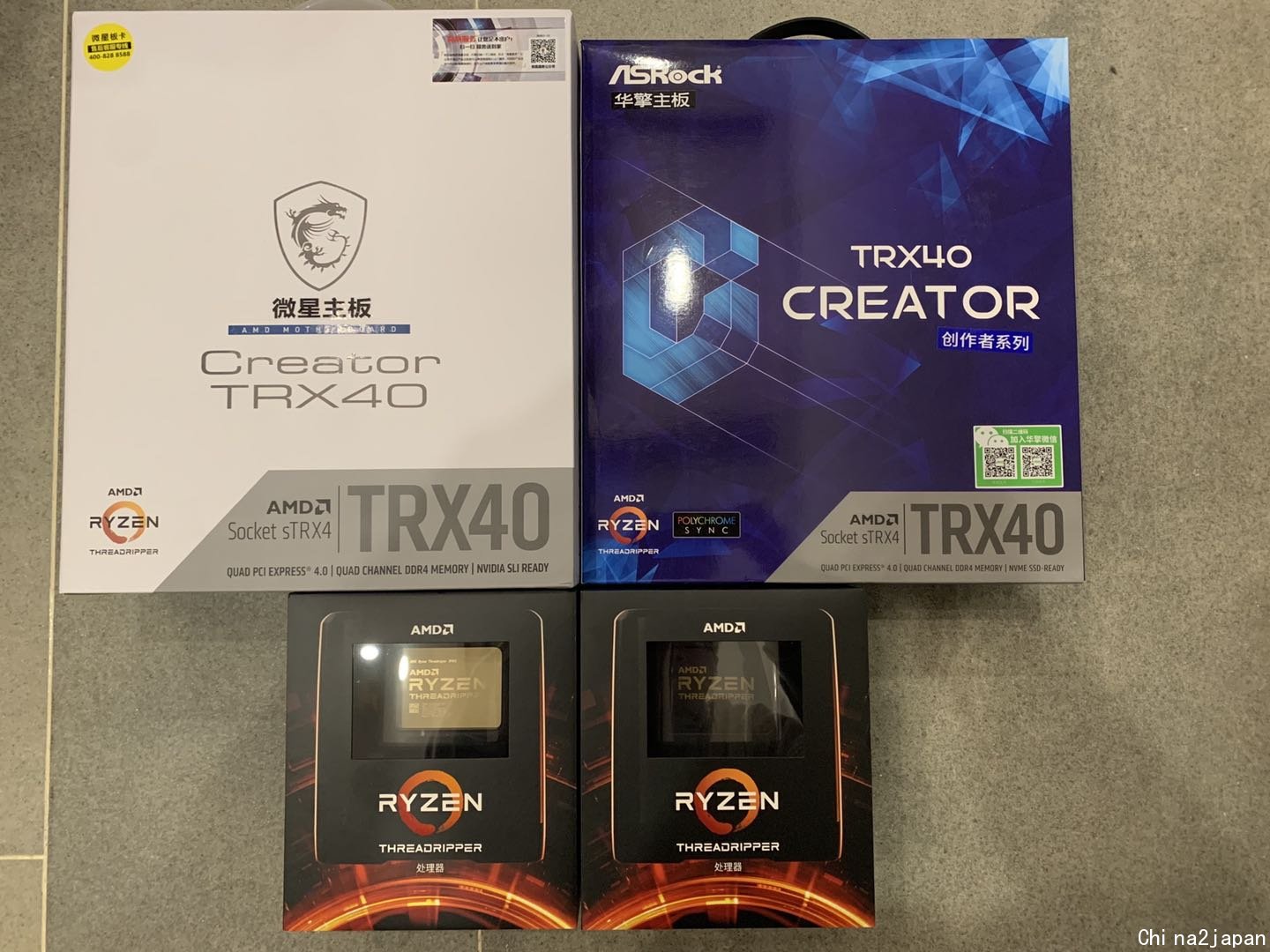

PART I ASRock TRX40 Creator & MSI TRX40 Creator
由于ASRock Creator供电比较捉急, 特地弄了块MSI Creator来对比
可惜折腾一天后就放弃了, 不知为何在妖板上能全自动电压FCLK 1900的U, 却怎么样都无法在MSI上越过1733, 只能说八字不合

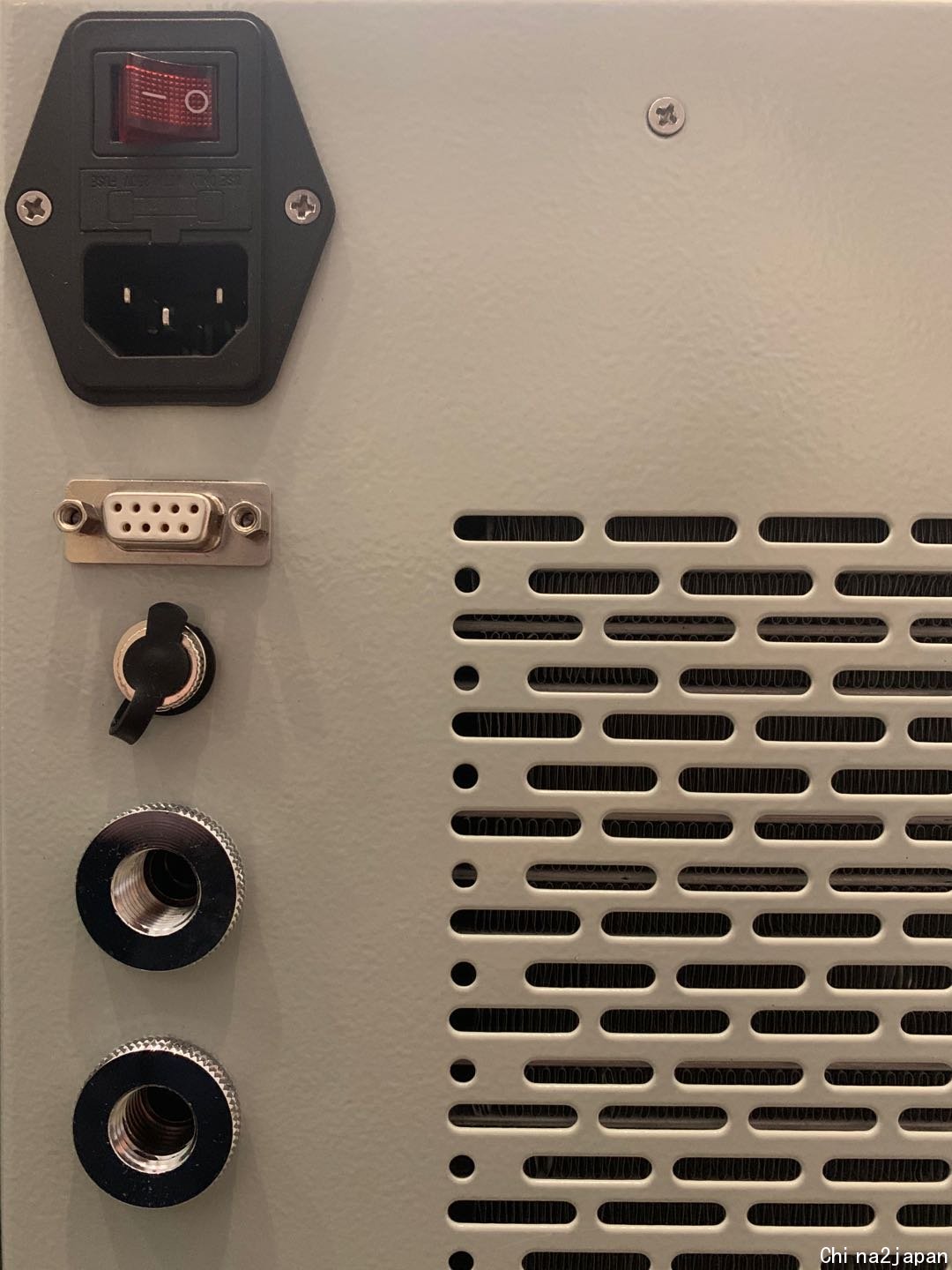

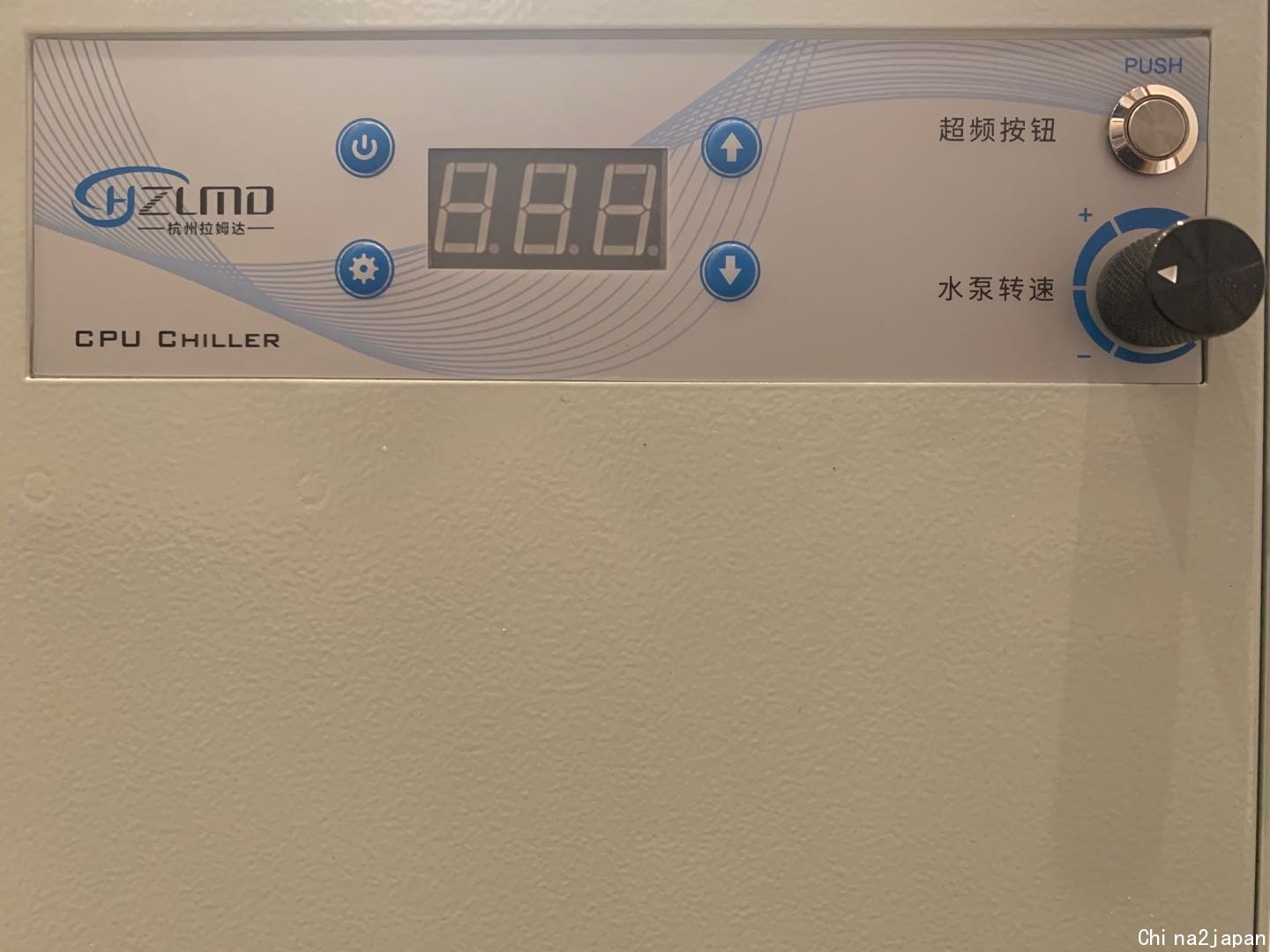

800W制冷冷水机, 目前版本仍属于定频压缩机范畴, 内置120厚扇

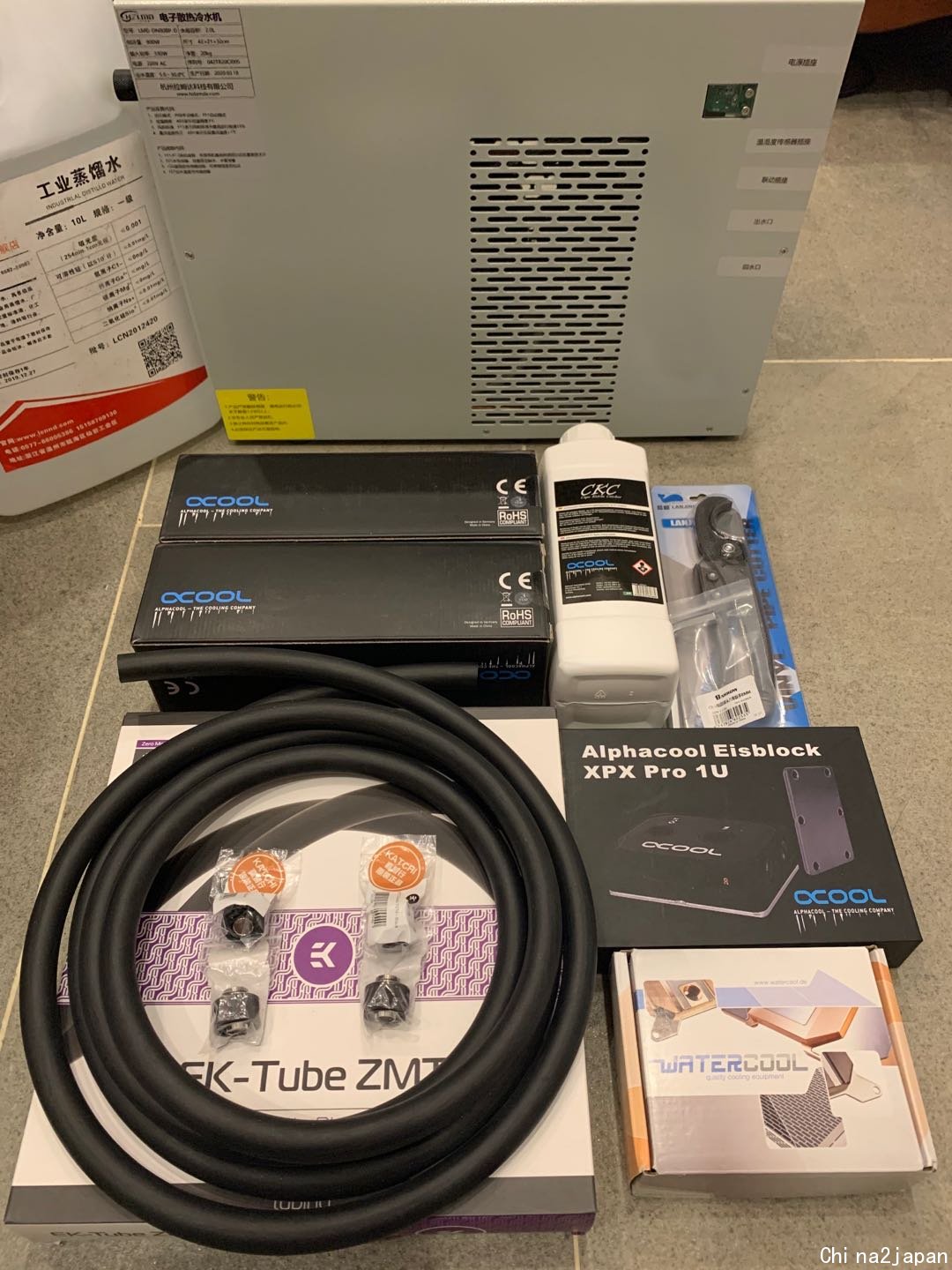

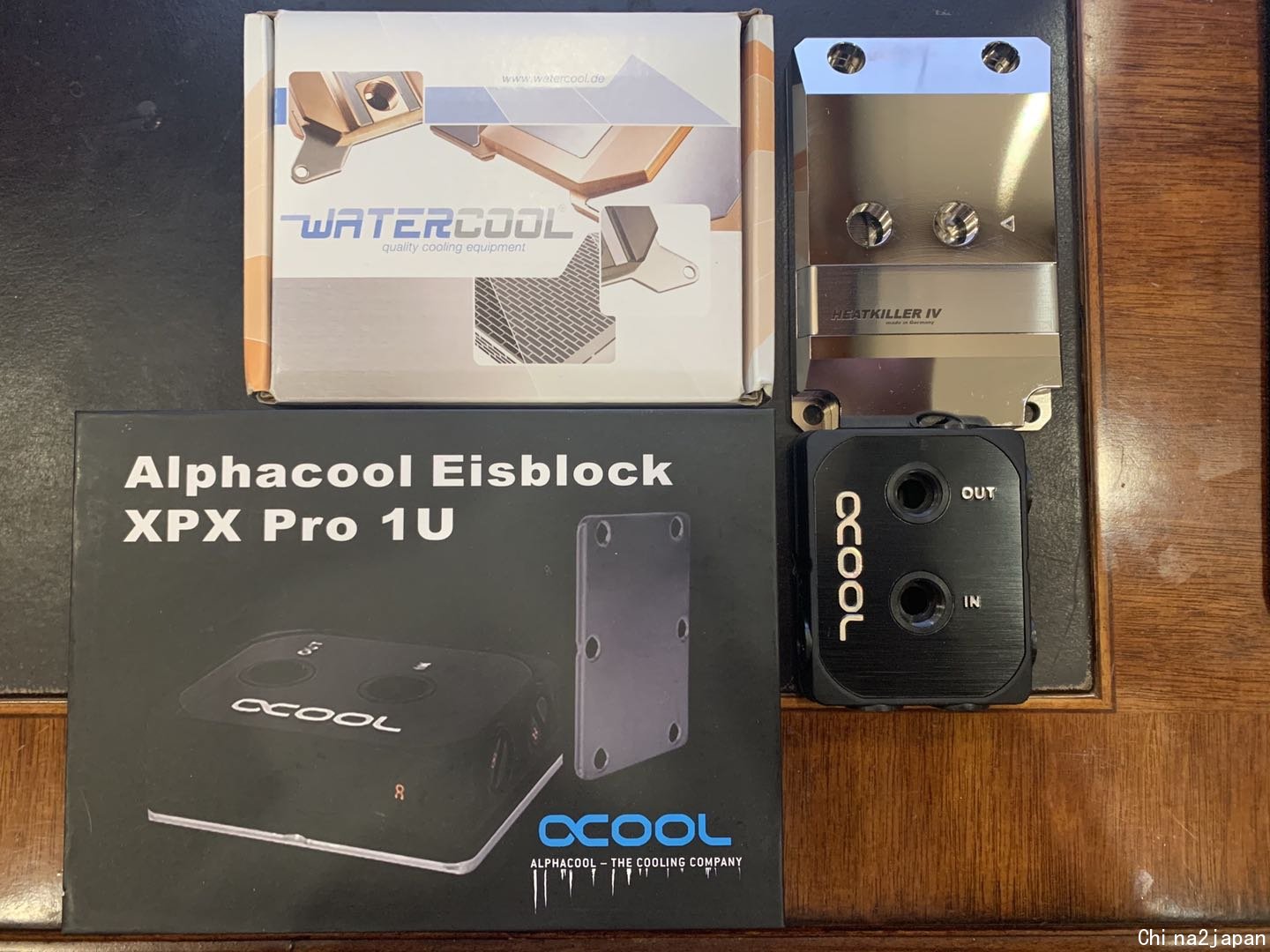

配件相比大型分体水冷简单很多, 冷头本想暂用XPX Pro 1U, 谁知高效的德国人竟能在本国疫情开始后花了9天就将快递送到

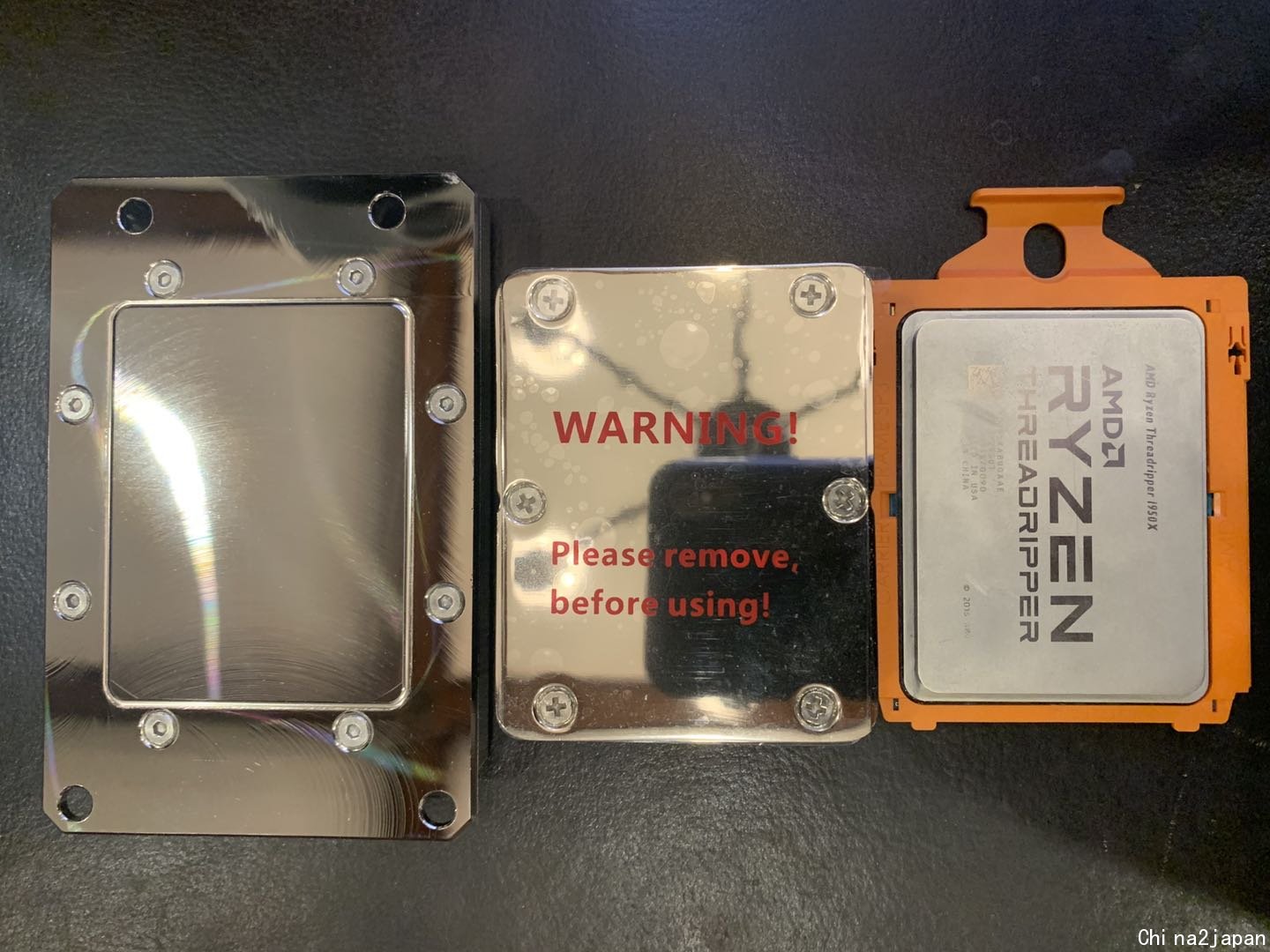

目前TR4冷头中效能最好的Watercool HeatKiller IV Pro

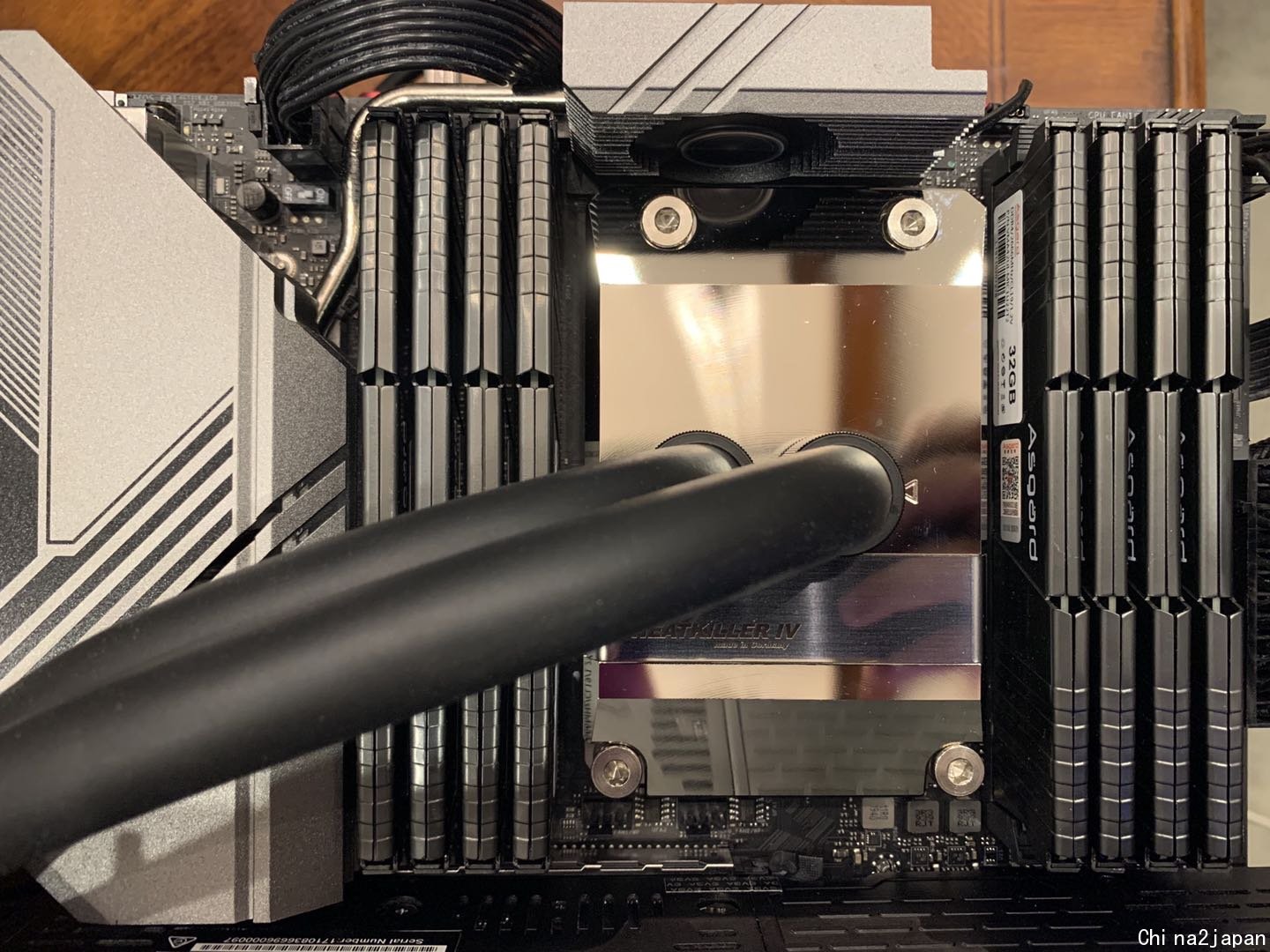

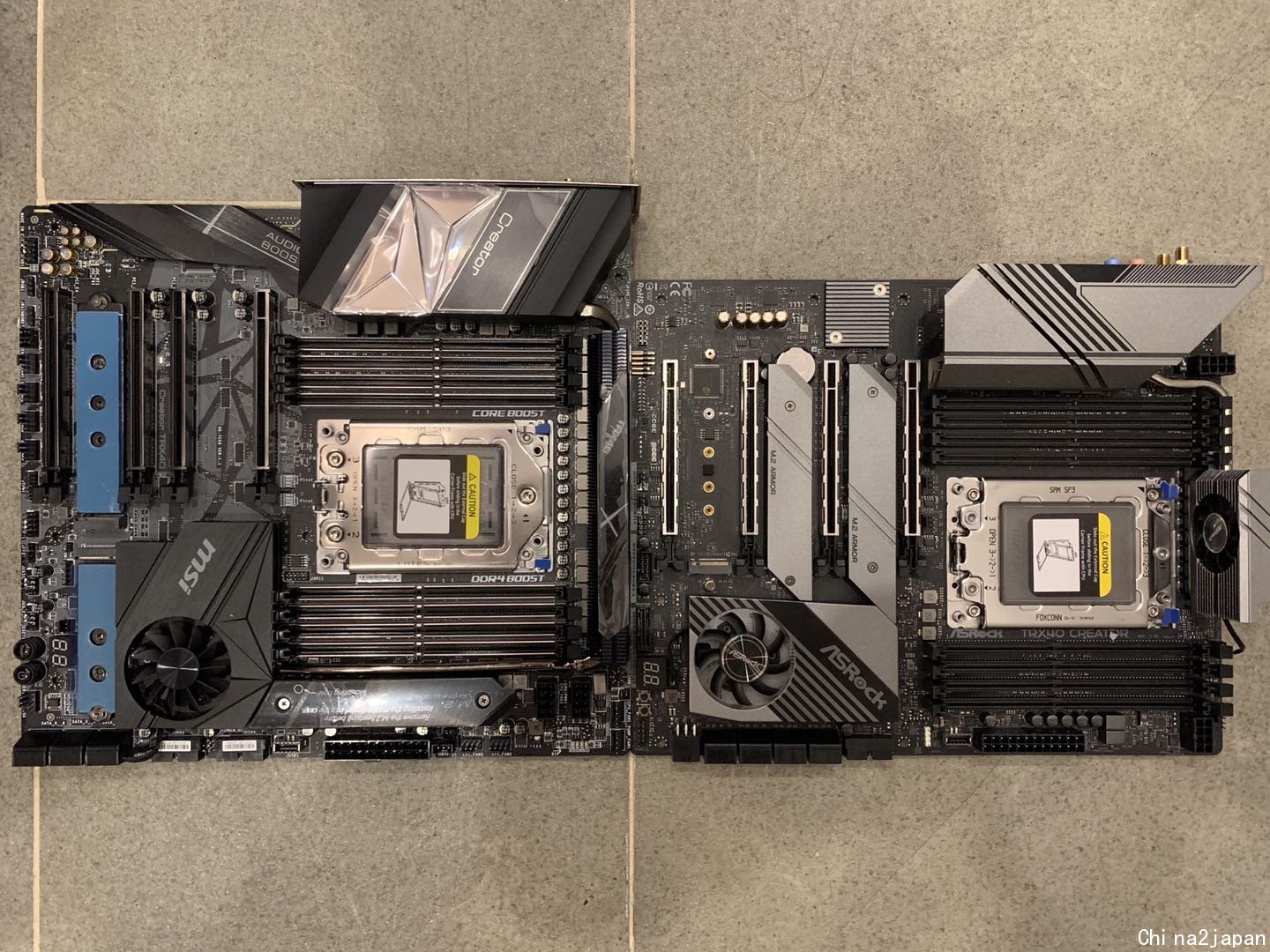

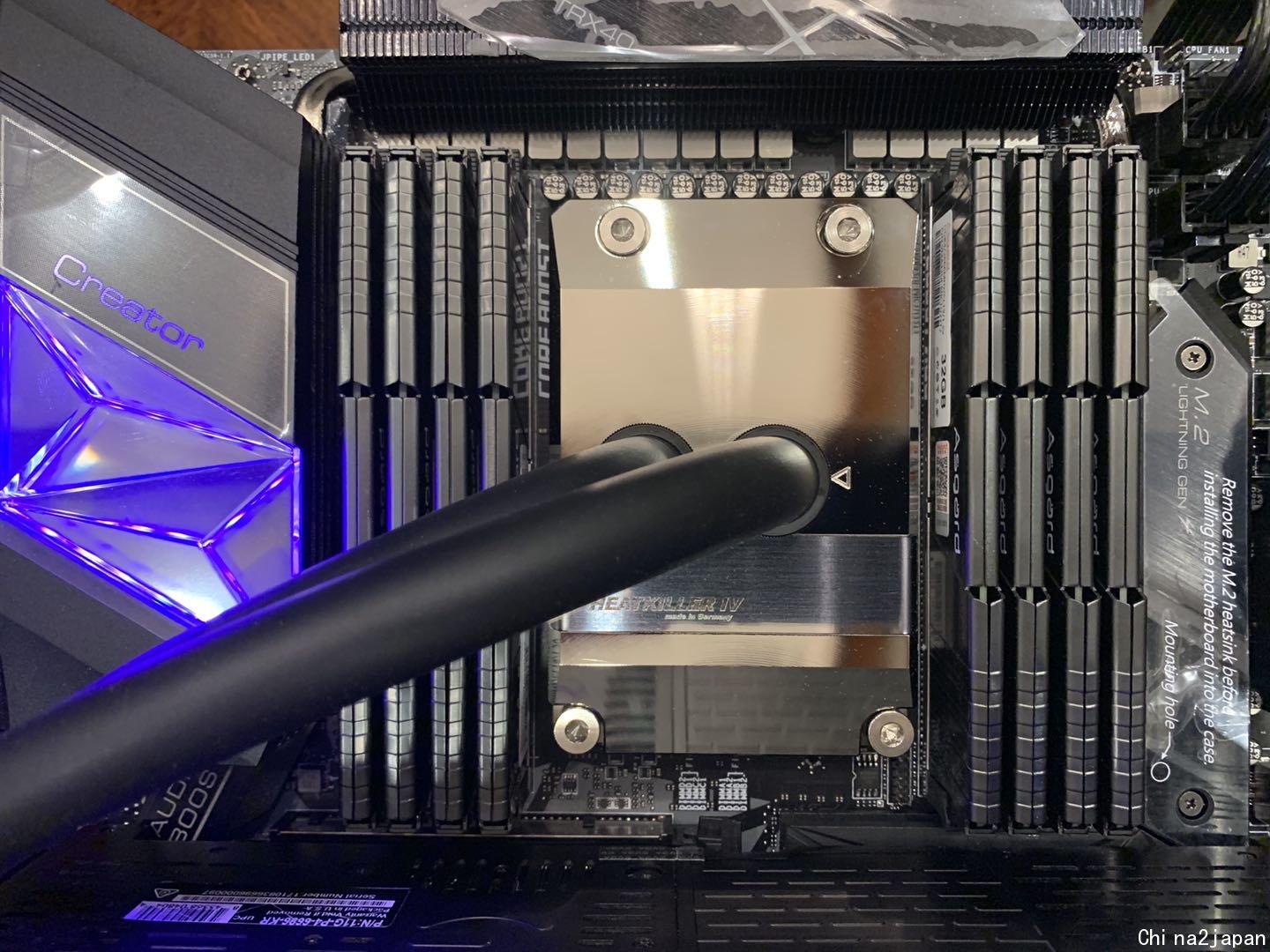

装冷头, 接软管, 插满DIMM后的两张主板工业感十足

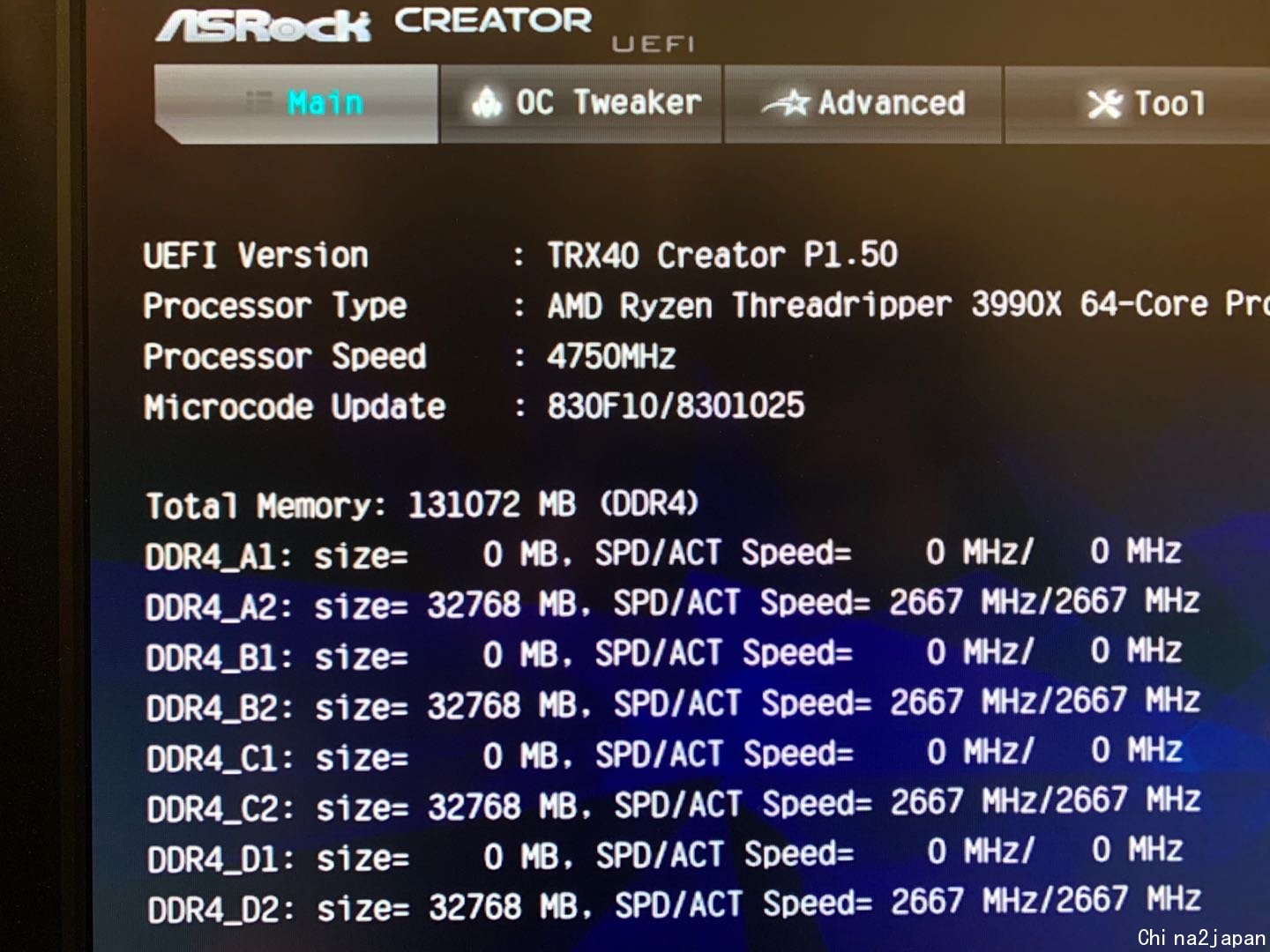

上机测试, 在1.55V最大常规VID电压下, 最高4.75G能进BIOS, 不过秒卡只能拍照留念

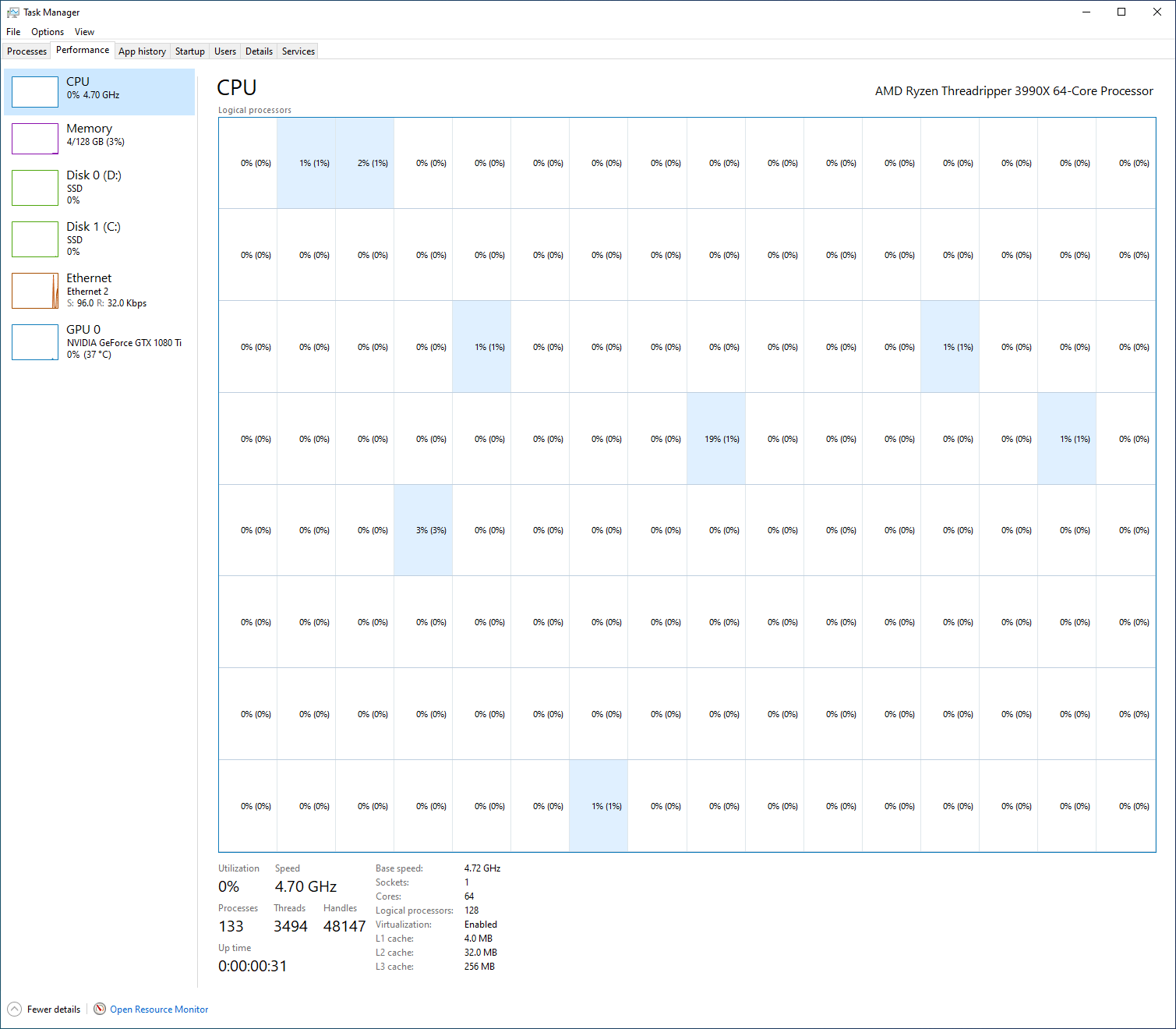

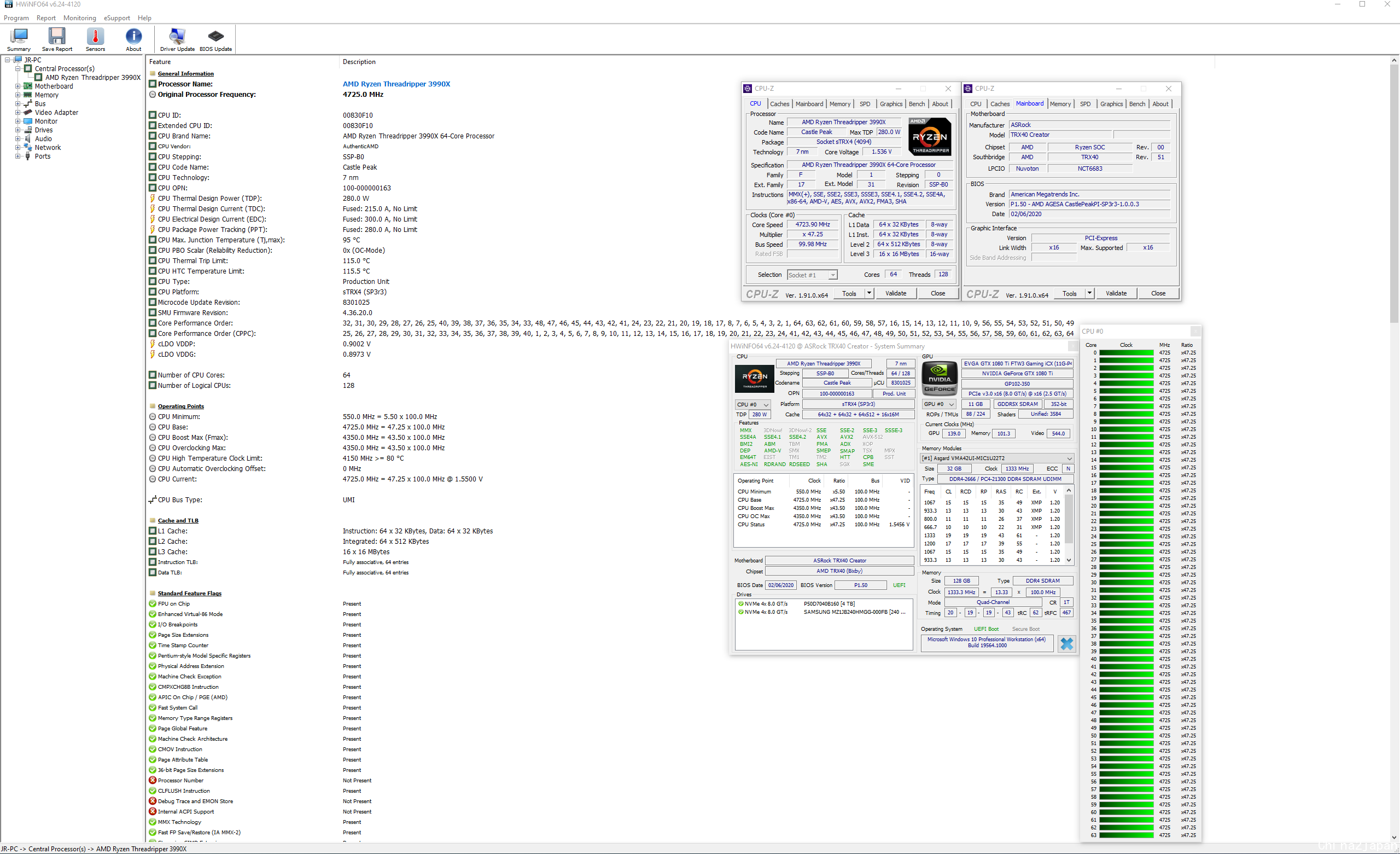

1.55V 4.725G可以进OS截图

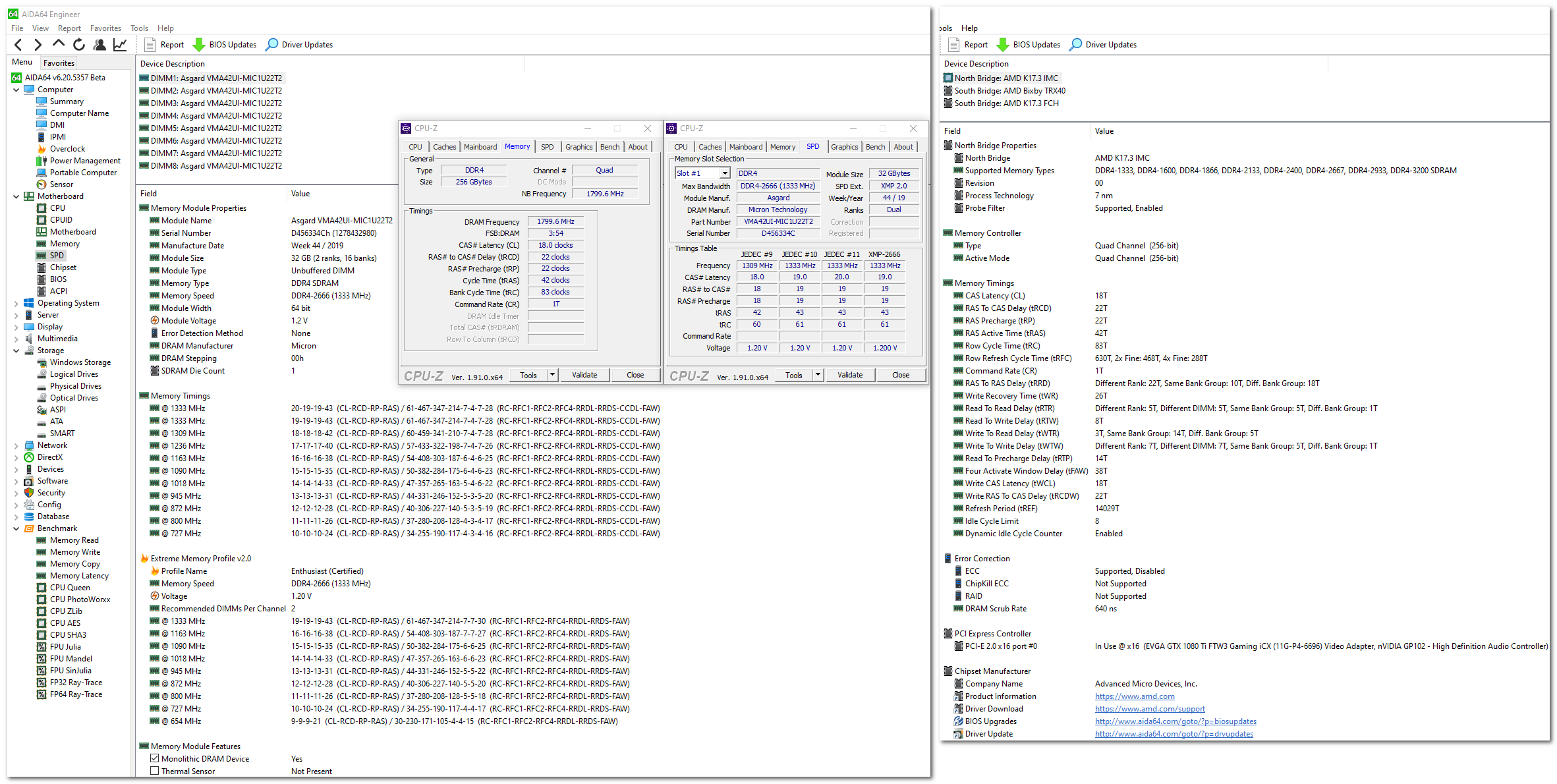

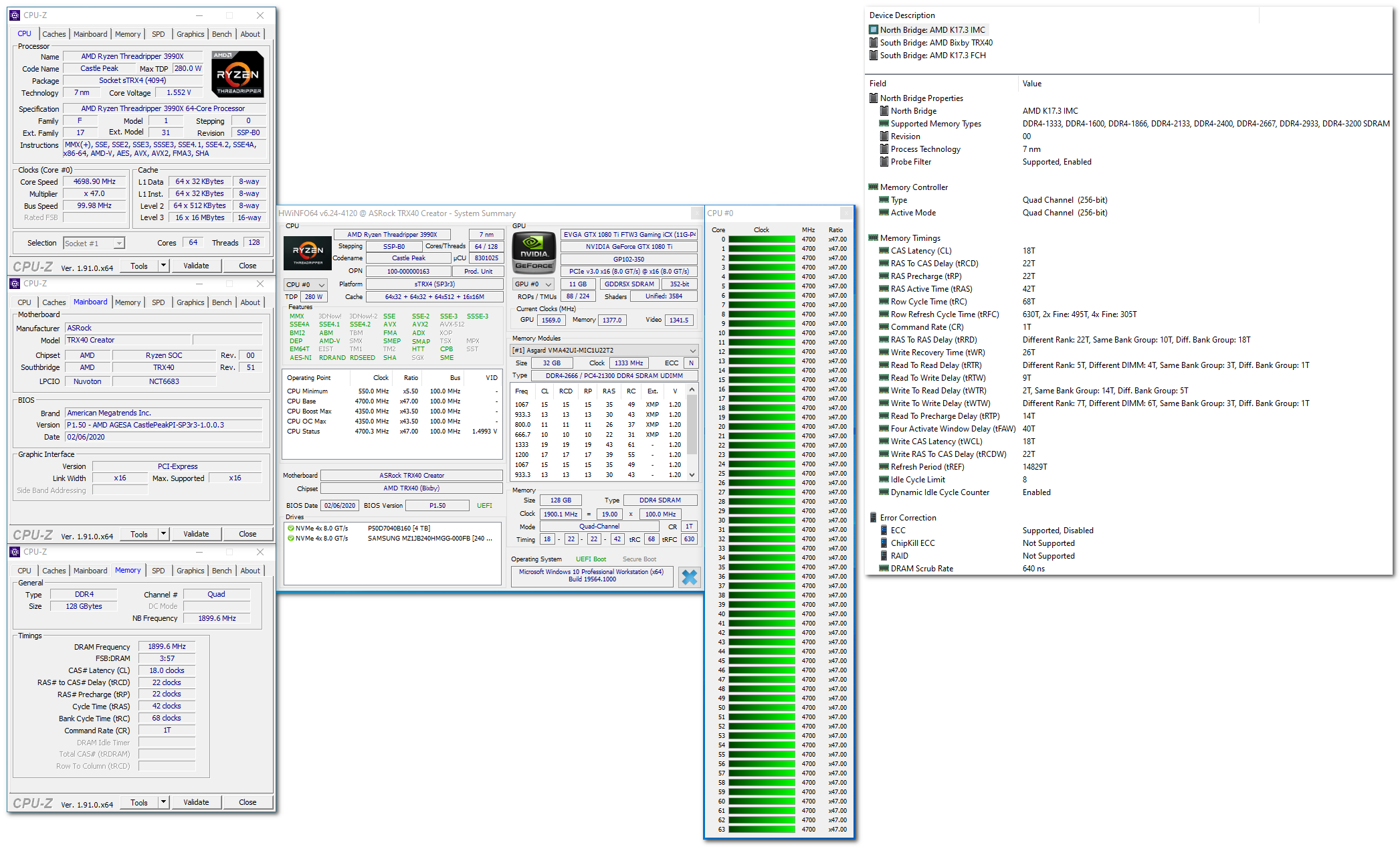

1DPC 4*32GB 2Ranks双面下, 4.7G可以同时FCLK 1900+内存3800缩小参跑CB R15单线程
2DPC 8*32GB 2Ranks双面下, 此板限制在FCLK 1800+内存3600缩小参, 为了效能最大化只考虑Coupled模式(FCLK/MCLK/UCLK相同)

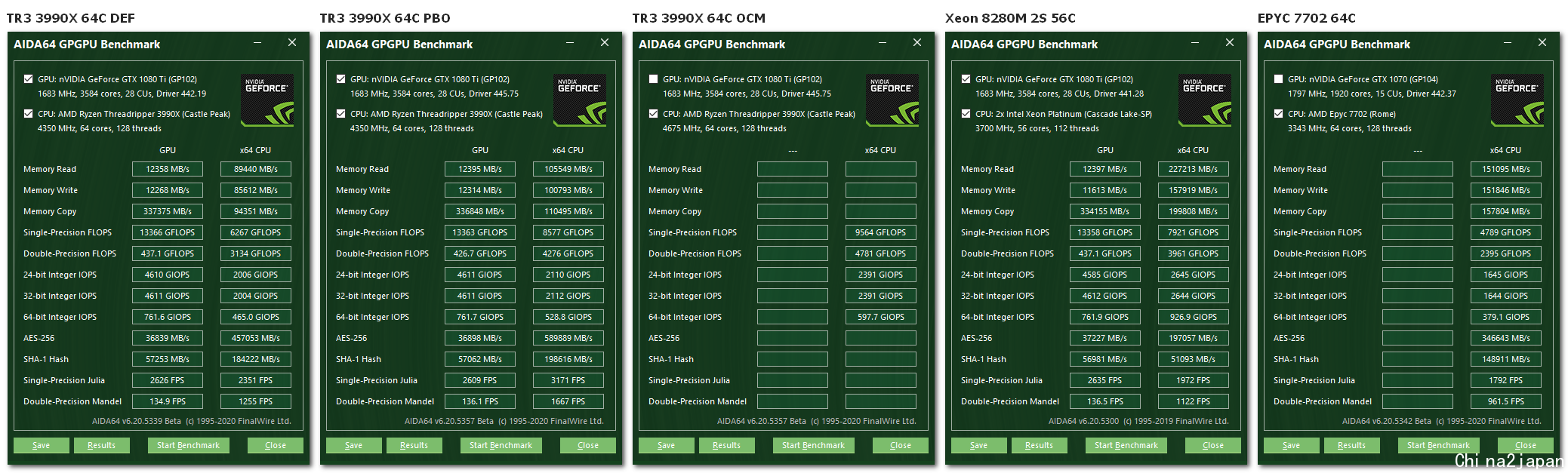

AIDA64 Engineer GPGPU Benchmark理论计算性能, 4.675G达到了疯狂的9.56T单精度和4.78T双精度, PBO相比默认提升也非常可观

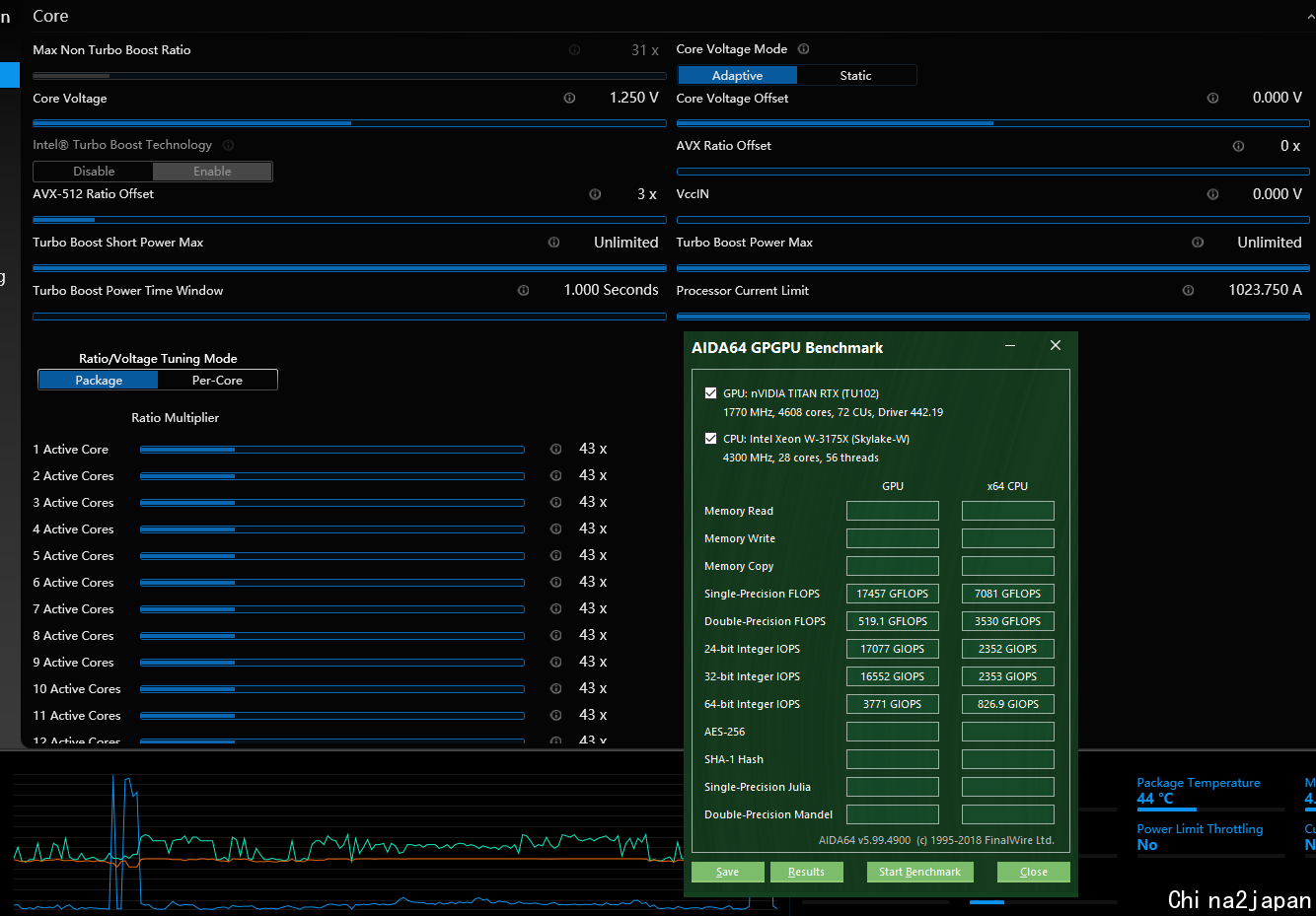

作为对比, W-3175X超到4.3G Non-AVX/4.3G AVX2/4G AVX-512(基本属于极限)后约为7.08T和3.53T, 此时功耗超过1000W

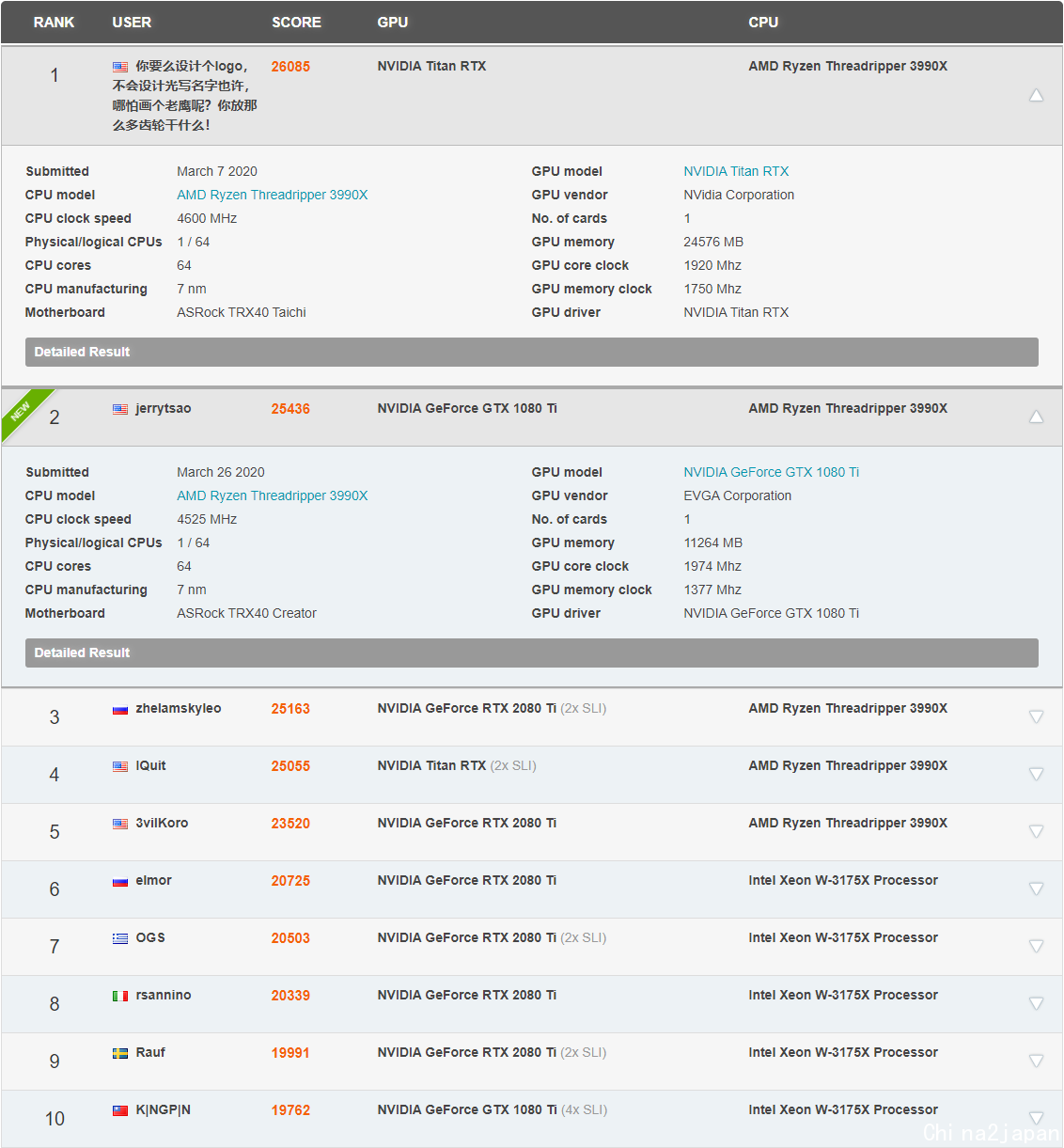

3DMark Time Spy Extreme SMT Off, 4.525G下CPU得分25,436, Enio的4.6G就交给下面的太极去解决了
Cinebench R20.0.6.0 MT PBO = 32,670, 4.4G = 34,866, ST默认下 = 503, 4.575G = 532
Cinebench R15.0.3.8 MT PBO = 13,913, 4.4G = 14,711, ST默认下 = 205, 4.7G = 222
此处深刻诠释了什么叫多线程单线程双制霸

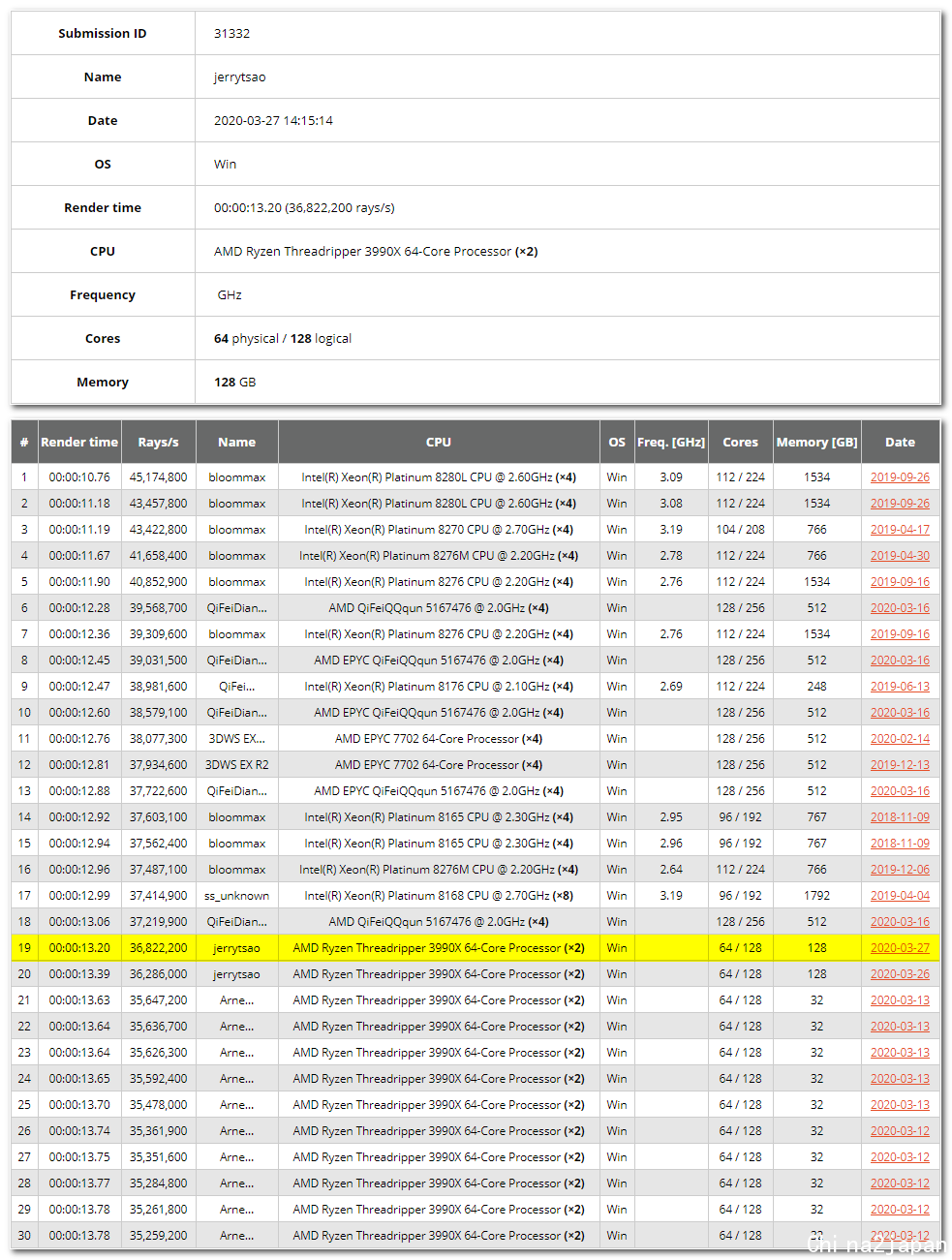

Corona Benchmark v1.3, 4.425G用时13.20秒, 速度36,822,200 Rays/秒, 跻身官网3990X第一位, 前面18位选手不是双路Rome就是四路Xeon

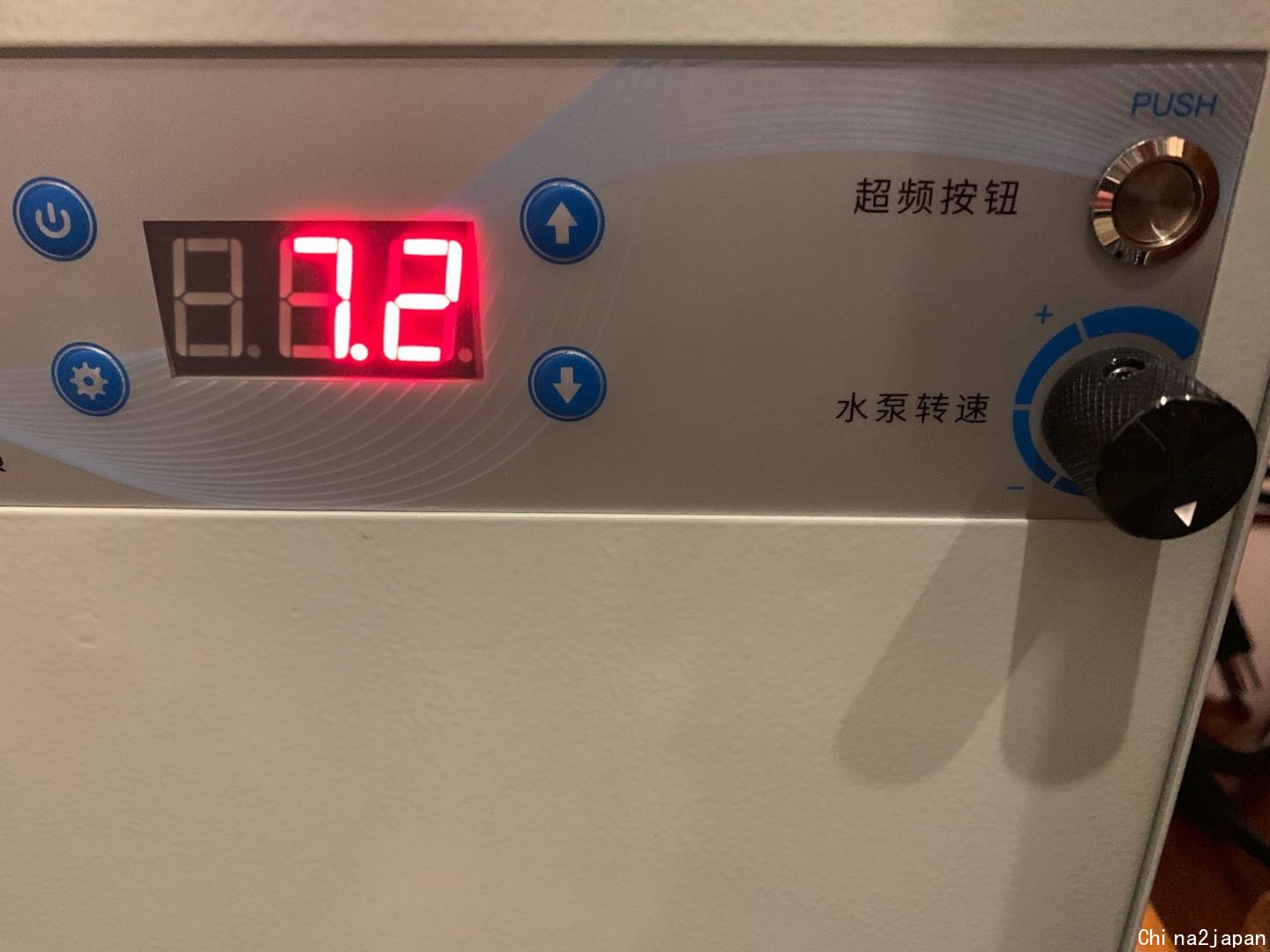

接下来是温度和功耗, 今天HZ气温骤降导致露点较低, 冷水机自动出水温度只有7~8°C, 手动虽然可以最低5°C, 但需做保暖措施, 所以自动更方便些

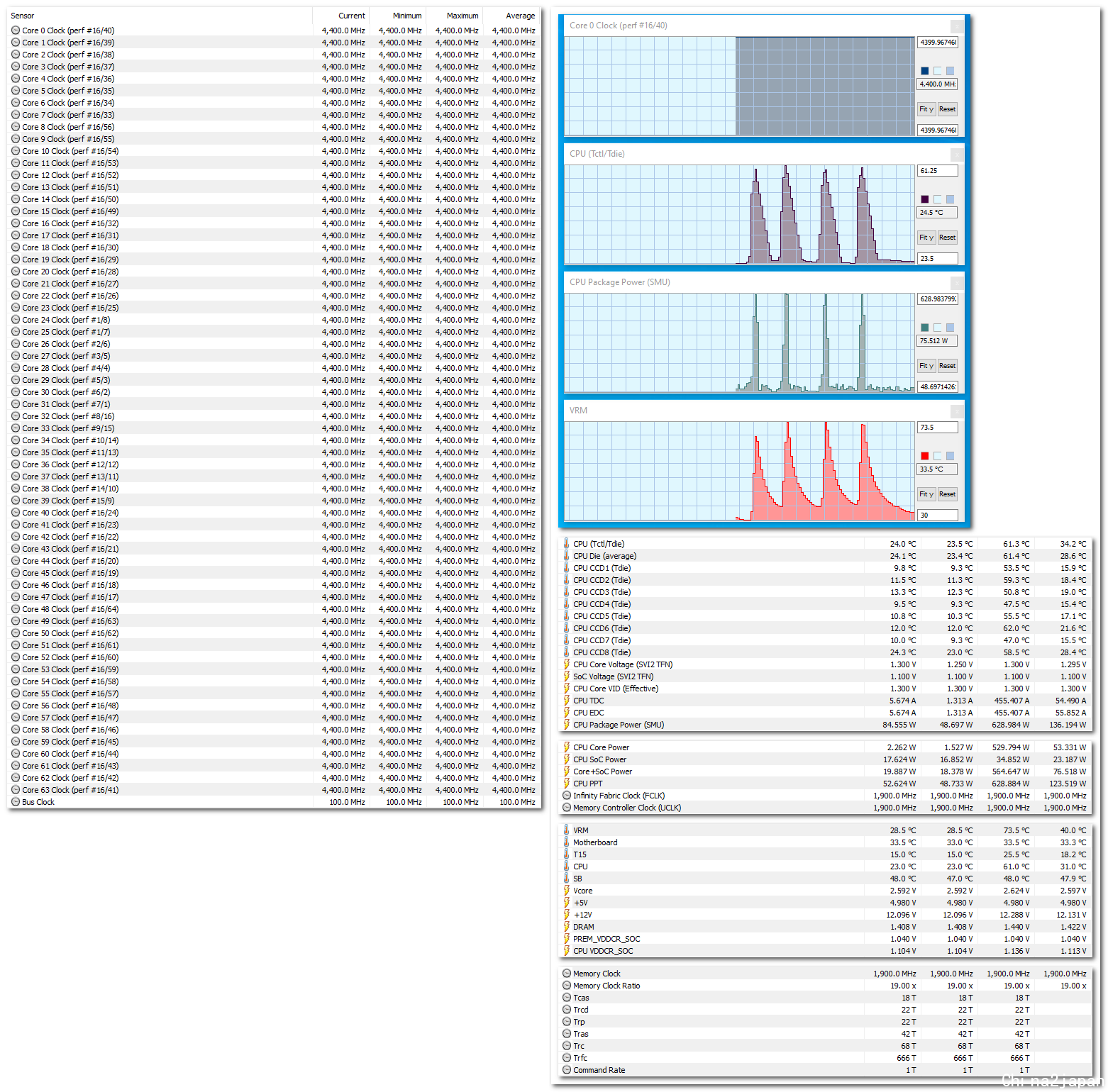

1.3V 4.4G 冷水机风扇13%, 自带VRM风扇Performance跑CB R20, CPU最高61.3°C, VRM最高73.5°C, 最大CPU功耗629W

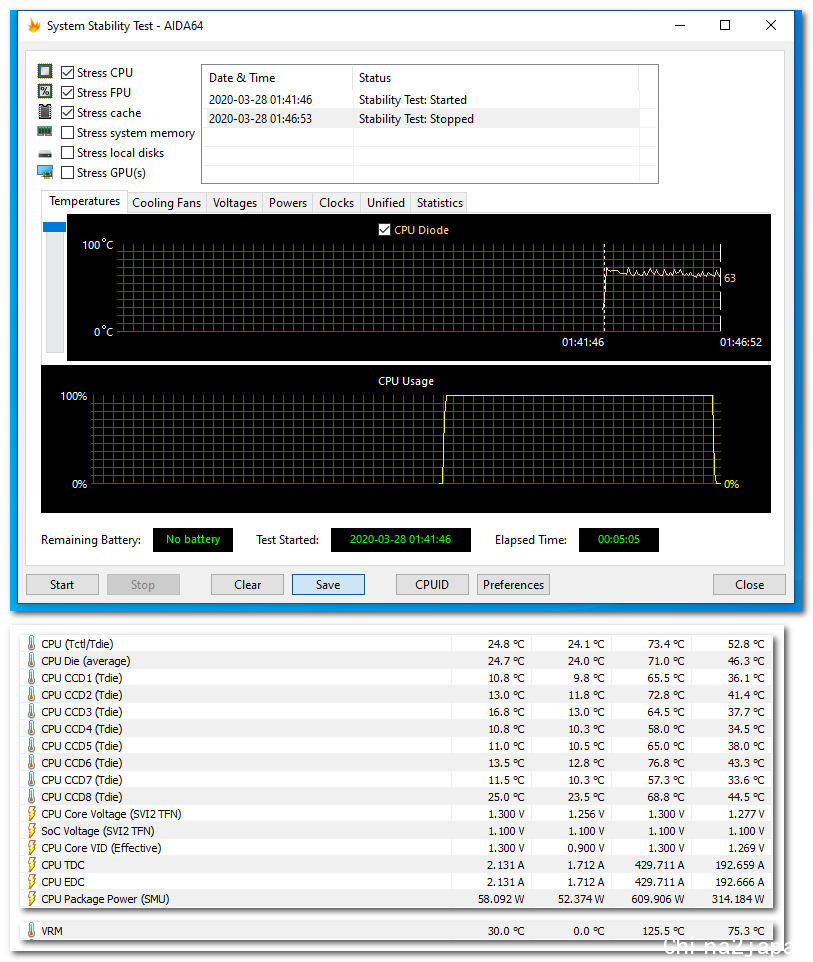

1.3V 4.4G 冷水机风扇99%, 自带VRM风扇100%跑AIDA64 CPU+FPU+Cache, CPU最高73.4°C, VRM最高持续125.5°C, 最大CPU功耗610W
可以看到烤鸡模式下, 默认VRM散热远远不够需要加强, 比如换风扇
PART II ASRock TRX40 Taichi (待更新)
由于妖擎Creator供电的先天性缺陷, 电压一旦超过1.3V就会经常遇到秒黑的情况, 终极测试会等太极到了之后再进行
评论
这么看来冷水机配上好一点的冷头还是压得住的...感觉烤鸡供电肯定扛不住..温度太高了
评论
这VRM温度...华擎这板子的供电还能带的动烤机？？
是拿暴力扇对着供电在吹吗
评论
一个没看见，只能睡大街了~~~
等待太极上场
评论
我靠 主公牛逼 主公牛逼 主公牛逼
评论
波西公也夜猫了？
评论
这家听说今年还会出1200W的冷水机。
评论
J叔威武。为什么在J叔手里非常有工业感的硬件在人家这里就只有二次元的效果呢><
评论
为什么供电不够？华擎两块不都是90a吗？
1u也测下吧，毕竟考虑到价格和入手难度，也方便做个对比测试。
另外，对于日常生产使用，不知道压缩机在耗电和安全性上是否合适。
评论
J叔威武, 我坐等J叔打太极
评论
顶j叔，土豪的世界就是不一样
评论
厉害，精彩，j叔为啥不用打人板子？最强冷头和那个1u冷头差多少呢？也挺好奇。
评论
好快！羡慕j叔的环境温度，能把水温要到7°。
沿海地区湿度太大，水温很难比室温低太多，只能降到20°左右
评论
还是战地眼镜兄给力
评论
牙膏厂下一代HEDT会像AMD一样玩胶水多die吗？毕竟最先玩胶水的就是牙膏厂。
评论
omg，R20默认25k，4.4就可以到35k了，多了1万分
评论
是的，我这只能最低试过17，现在都上21了
评论
关心2个问题，希望J叔能解惑：
1.请问冷水机噪音如何？
2.请问xpx pro 1u和Watercool HeatKiller IV Pro对比效能差距多大？
盼复，谢谢
评论
牛逼J叔，双制霸！
评论
坐等J叔上太极，再上一层楼
评论
看到R20的分数 牛掰！！！！！！
评论
所以要小 心 你这种 二 次 元
评论
太牛逼了。。这温度
评论
感谢曹公分享！不知道使用这种专门的散热压缩机，使用上有没有什么特别需要注意的，比如文中所提到的“结露”问题？
评论
广州能用冷水机么，不特地搞东西包管子冷排的情况下，希望楼主有空解答一下，还有这冷水机多少钱？目前单分体cpu用着在 有点口水
评论
J叔这可真够飒的啊~~~
评论
供电也要水冷了
评论
珠海在用，不用什么调节，自动即可。
但湿度太高了，只能20左右
评论
未来水冷机可能即将成为电脑玩家的标配。
期待J叔挑战世界第一。
评论
主公牛逼 主公牛逼 主公牛逼这板理论供电只有8*90, 实际600基本就封顶了，还是不太够
评论
J叔上z2ea啊，应该是现在最强供电的板子了，专门为了3990出的！
评论
特别关心这个冷水机的噪音怎么样？噪音低就入一台
评论
膜拜了
评论
不必换主板那么麻烦,而且华擎主板的小小风扇过于迷你.只需要用一把12CM的普通风扇放在供电上方,也无需固定就可以起到供电散热的效果,凝露部分不需要保暖棉,只需要在冷头下方贴美纹纸即可达到防水效果.
评论
换主板主要不是因为VRM太热, 非烤鸡VRM温度完全OK, 而是供电吃不消1.3V以上的全核, 防露的方法学习了
评论
冷水机本身发热严重吗？放室内能接受不？
评论
以前别人说建议上冷水机， 都以为是一句玩笑话。
如今我是真的心动了
评论
8*Intersil ISL99390B 90A和16*Intersil ISL99390B 90A的区别, 1U应该不会去测了, 毕竟通用型肯定不会比TR4专用HK更好
评论
水管和接头上不会结露吗？
评论
这两天降温, 前天很热自动也要18°C
评论
1) 放在1M开外的地面, 默认风扇15%有一丢丢吵, 调到13%后首长和我都觉得完全可以接受
2) 本来想先用1U, 后来冷水机和HK同一天到了, 所以不会再去对比测试了, 肯定不会比HK更好
评论
只有手动设定出水温度的时候才会遇到, 比如设5°C出水<环境露点, 就需要注意下冷头和接管处的保暖
评论
有群友在深圳用的, 完全OK, 产品图片可以看我第一个链接里面最下面的截图
评论
J叔，水冷机待机、满载的噪音跟震动如何~
评论
买信仰吗? Taichi也是16*90A, 大不了VRM自己换风扇
评论
完全OK, 没有这方面的问题
评论
温度42L说了, 这玩意关心震动干啥, 放在一边地上完事
唯一可能引起反感的是压缩机启停, 这个可以通过控温精度调整频繁度, 不过压缩机突然重启那下肯定会有明显的动静
评论
心动了！！！立即下单！！！
评论
也可以贴美纹纸,不过这些部位影响不大我一般不做防护,最大的威胁来自冷头与CPU接触的那一面,水会顺着底座流到主板上去.总之这种温度下的防护美纹纸足够了,压缩机(零下50度)直触才考虑保暖棉这类防护.
评论
午饭前顶一下主公的帖子 主公牛逼
评论
午饭后顶一下主公的帖子 主公牛逼
评论
卧槽 牛逼！！两个意义上的牛逼
首先CPU功耗600+ 其次冷水机
我最近在给自己的大奶机施工分体水 用的XPX aurora冷头以及140+360+360冷排 比起你丫这个还是弱爆了啊
冷水机我还是告辞了 我那是3950x 小U就不动用这么大型的设备了
评论
3950x用的上140+360+360冷排吗？
评论
膜拜，工作神机。
评论
其实冷水机不算大型设备，作为外置设备会有点占用空间和额外耗电的问题。优点是安装维护方便，可以维持较低的水温。
评论
我是冷水机卖家，首先感谢J叔。其次，在此蹭下热度，有问必答
评论
噪音功耗安全性，实说不知道这个适不适合个人（生产）用户非超频玩家，如果都优于分体水冷，那确实是风冷以外的首选。
评论
噪声的话，主要是风扇额噪音了，目前是做到45分贝（噪声仪测试，手机测试看是什么软件什么手机了），J叔的应该是48分贝；
功耗，全负荷是300多瓦，但是实际上一般不可能一直是全负荷，实际上可以这样计算平均功耗，你的电脑发热量/2就是功耗（大概的哈），比如CPU功耗800瓦，那耗电就是350瓦的样子。
安全性方面，一是制冷剂的安全性，用的R134a，属于A1级别（自行百度）的制冷剂，全铜管焊接密封（家用空调内外机是有接口连接的，不是严格的全封闭式，安装不好存在泄漏的。汽车空调更加了，那么多接头和塑料管），而且即使万一泄露也是无毒（当然浓度太高会引起窒息之类的，长期暴露在高浓度的制冷剂环境中的安全性缺乏数据支持（有小白鼠长期暴露一定浓度（肯定是一定浓度，浓度高了就窒息死了）是安全无致癌的数据，但是没人的，肯定也没人去做这个试验），但是对于充注量只有几十克来说，即使泄露也是一下子的事情，也不可能长期暴露在制冷剂中，在家里也不可能浓度过高导致窒息），更是不可燃的。这个和冰箱用的R600a（即无氟冰箱）可燃但是充注量小，部分家用空调用的R290可燃（但是燃点比R600a高）完全不是一个概念。
二是电气安全性方面，能用低压供电的全部是低压供电（24VDC，下一步是12VDC，内置了电源转换模块，明纬电源模块，不是山寨的牌子），只有压缩机是交流供电，压缩机是一线的压缩机品牌，目前用的是松下，日立，恩布拉科。出厂前都会进行外壳接地电阻测试和电气强度测试。
阻燃性方面，目前基本就是个铁疙瘩，除了硅胶水管，水泵，风扇，基本没有别的可燃物了。
为什么贵，成本摆在那里，真的
评论
这几年大家可能听说空调爆炸的事，所以担心安全，这个正常，那是为了ODP GWP 为了能效，为了成本，换制冷剂啦。我家里买第一台空调一不小心没注意买了个R290的，后面买第二台第三台特意看了是R410A的才买
上面为什么讲的那么啰嗦，就怕有人去恶意举报我们宣传造假。前段时间有人举报我们一个环保产品宣传造假，害的我们浪费一天时间准备证明材料给市场监督局。
其实安全性我就是想问问会不会水冷火葬场，整机一锅端，安全稳定一直是生产力用户的首选。所以才普遍选择风冷，抗拒水冷。
然后就是耐用性，六年以上对于风冷来说只是个开始，但是水冷则不是，差不多可以上烈士墙了。
既然提到和空调类似，不知道是不是常年运行后只是制冷效果可能降低，而不是安全性也随之降低。
j叔估计有可能有一定几率出照片简单图解整个制冷和循环过程及效果，也只是可能，作为商家，如果对自己产品有信心，建议你们在自己做一个图文及视频解说，放在论坛和你们的商品页面，让大家好好了解产品，更直观，消除疑虑。特别是让diy圈子能逐渐了解接受压缩机散热，这方面其实宣传很少，有的只是之前因为Intel的压缩机调侃，上压缩机因为Intel在大多数人眼里只是个玩笑话。所以厂家做好正确的舆论引导还是很重要的。
另外，建议你能申请论坛商业认证用户，有技术和售前售后问题，可以及时沟通，包括可能的优惠促销活动，也能第一时间通知。
评论
我想问几个问题：
1.露点控制，这个是通过什么公式算的露点，根据环温给一个保守值，还是根据环温+相对湿度，算出一个相对精确的结露温度？——期望将来的升级款，能手动配置自动温度的参数，比如我就设置室温-8℃这种。
2.最低温度是多少，纯净水0都就结冰了，但是防冻液不是啊，还是希望冬天能体验下零下的CPU/显卡温度的。
3.噪音问题已经有兄弟问过了，如果只是风扇噪音的话还能接受，就怕是压缩机的声音也比较蛋疼，这是两种不同的声音。风扇是多少转的？
评论
制冷基本不会降低，不漏，不脏不堵，没有降低的道理；
至于寿命，就算能用到10年以上，也建议更换，怕电气老化，有一说一。不过，如果没情怀的话，你也会一脸嫌弃换新的，不都喜新厌旧莫
好的，多谢你的建议了
评论
1，是实时监测相对湿度（可以这么认为）+温度的，至于您说的室温-8没有必要的，为什么不直接自动模式呢，自动模式的设定温度是露点温度（不是室温，露点温度主要取决于空气中的含水量），会比室温低很多的，具体低多少取决于相对湿度。至于公式是什么，这个是成熟的东西了，说不清楚。
凝露的原理就是，水温低于露点温度就会凝露，所以我们监控检测环境的露点温度，控制水温高于露点温度1度，注意不是室温，室温就没意思了。
室温（也就是干球温度）＞湿球温度>露点温度
2.我们是在控制器里面锁死是5℃，可以到零下（需要出厂设置），但是建议不要。B站有个视频，干到零下15还是20的，但是用的是标准版的，保温不够厚，冷凝水严重。
评论
啊哈 我意思是，室温减去8度，不是室温是负八度。。
比如我昨天室温21度，湿度40%，通过查表得知结露温度是9.7度，如果设备能自动控制在11度这样就很完美了。通过你的回复，我相信我的担忧是多余的，哈哈。我以为自动就是室温减去3度这种非常保守的温度
另外就是最低5度的这个设定，冬天不开暖气室温个位数是可能的，这时候湿度也不会太高，露点在零下是很正常的事情，所以希望能找一个方法能放开限制，比如装个手动的保险开关，打开来才能低于5度这种
评论
-15? 除标准版之外还有其他版本的?
评论
问一下
1.我看现在卖的有两种，一个噪音47，一个噪音44，除了这个区别，还有啥？因为价格有不小的差距。
2.现在页面较乱，比如花了大篇幅介绍变频的型号，450w的型号都是没货的，但是它们的图片和资料都堆在这个页面，而可以选择的800w反而基本没介绍，让人一下不清楚型号和照片的对应。另外800w的47分贝和44分贝是否有造型差异，这个带pro的并没有任何介绍，照片都没。
3.如果现在订货，需要隔多少时间能发
评论
先前问了商家，改进款据他说是改进了噪音，风扇改成12v的供电（以便自行更换），加了排水孔。然后别的也没仔细问
评论
我是来自台湾的买家，特地为我订制60Hz, 110v的压缩机，十分感谢。应对3990X妥妥的
评论
这个是控制器锁死的，最低到5℃，不过可以解锁。不过标准版内部保温没有加厚处理，低温容易凝露。还有就是防冻液一定要质量可靠。
评论
冷头看着太有感觉了 亮闪闪
评论
造型是一样的，Pro版本会长20mm，水口往上移动，保证拆掉进出水口水箱水不会漏出，同时增加排水口。
评论
再次希望，能够给玩家自行解锁5℃的窗口，毕竟玩压缩机的都是比较极限的玩家，小白不会买这个的
然后，1200W和800W的区别有哪些，外形变大？风扇变大？压缩机变大？
我在考虑800的和未来的1200的
评论
想错方向了，这款是适合日常的，但也能去跑下准极限的冷水机，并不是以前看到的可以零下几十度的那种压缩机
评论
当然是日常用啦，超频不都是日常用，然后偶尔挑战一下自己的极限嘛
评论
谁说小白不会买的。
商家说等1200w 机柜版本出了就通知我，我拿去给4 GPU机器做散热。
韩国这种冬天零下的环境4GPU跑得欢，夏天就全靠水冷机了。
评论
你都想着用压缩机了，就不算小白了
评论
自行解锁后会大量凝露的，如果需要解锁需要提前说明定制，我们需要对机器内部的水箱，管路进行加厚保温处理。
还有就是担心买家买的防冻液不合格，把机器冻坏了。
评论
弱弱的问下J叔和wesleyxy大神，加分是什么操作，受宠若惊的感觉
评论
这种冷水机噪音怎么样？
评论
2月份steam硬件统计，cpu占比最高的是4核cpu，gpu占比最高的是1060，动则800w，1200w不适用于一般玩家，这个冷水机的设计方向是给普通人用的傻瓜式散热系统，450w以下应付4K游戏足以，更不用说1080p的游戏。论坛里的土豪们在所有潜在用户里还是占少数的。
评论
我个人建议，对于普通用户来说，凉又静是最重要的，可能450w～600w的tdp的散热规模，配合震动小，极低噪音，无光污染的水冷装备，可以满足很多希望上水冷的用户需求。
另外体积和摆放，我个人认为如果可以堆叠到机箱上，甚至造型可以和这些水冷用户普遍使用的机箱的造型搭的话，销量会很不错。不过话说回来，既然水冷变成了分体式的了，那么显然机箱的选择上会进一步缩小体积，到时候用户会选择哪些机箱型号就又不知道了。甚至把水冷机作为底座也不一定。
评论
老哥现身啦呀
顺便透露下，新版的400瓦变频的有突破了，不过价格感人，不会比800w的低。400瓦变频的噪音和振动也是新的台阶了。大制冷量的变频成本太高，没排上日程。
评论
收到，感谢
评论
再次感谢J叔的平台
评论
拍的真好，喜欢第一张！
评论
这里还有更多哦~
https://www.chiphell.com/thread-2199656-1-1.html
评论
又逮到机会卖广告
评论
就是对你的回复觉得满意，有价值，加分鼓励而已
评论
像先生这种看完了都不给钱的，请不要挡道！
怎么没给？给了啊
评论
现在水贴太多, 有意义的回复就加分
评论
欢迎先生下次再来(⁎⁍̴̛ᴗ⁍̴̛⁎)
评论
“哎呦，这位爷~以后常来玩啊”
“de爷，慢走，下次再来啊”
评论
800W没有变频吗
评论
get。已保存
评论
还没有形成定论，有没有还不知道，到时候有时间了，可能开发个，但还是可能，没排上日程
评论
没有变频就是一直全负荷运行吗，一直800W输出……
还是说，他启停，开了就是800W，水温低了就关压缩机……
评论
有个超频开关，正常温度没开是450-500瓦，开了是800瓦。
会启停，手动模式设置多少温度就是多少温度。自动模式自动设置温度。
这里的瓦指的制冷量
评论
懂了，观望几个月，等等看是否有800W变频，或者看看1200W的情况。
准备抛弃分体水了
评论
明白，不过有变频的话，成本也高的一批。变频压缩机、直流驱动、大功率电源模块！就是成本实在高，才没排上日程
评论
这个和大规模外置分体水相比如何？比如两个1080冷排怎么样
评论
两个1080? 这太大佬了, 不过分体水规模再大始终改变不了水温>室温的局限, 有点NAND vs 3D XPoint的味道
评论
我还在等你们群的3990X OC 大型分体水的测试结果呢
评论
对，而且分体水最终就是风冷而已。规模再大，最后还是受限于气温。
当然冷水机也受限于气温（结露问题）。不过怎么说，在目前常规冷却设备（非液氮干冰等）中水冷机的效能无出其右了。
评论
两个1080的效能你可以参考以下这个帖子，我好基友发的：
https://www.chiphell.com/thread-2004601-1-1.html
当然他的CPU不同啦。但是再大规模的分体水，撇除其他cpu核心面积，冷头什么的因素，最终还是看室温（气温）。
评论
除非你能保证两个1080排能1月的时候在熊总的大庆室外用并且不结露不结冰，不然没法跟冷水机比
评论
感觉现在常规散热多了能日用的冷水机，毕竟跟以前认识的压缩机不一样，以前压缩机散热必需解决结露问题，日常使用很受限，一般也是极限OC才需要用到，跟冷水机不一样
评论
我去。。。这2个1080排这样搞，比冷水机大多了去了，只有噪音优势了
评论
对，现在自动化程度高了。不过可惜还是不能突破物理定律，制冷能力和体积几乎成正比。
否则能小型化高效能的话，真的没有分体水什么事了。
评论
他玩的是情怀吧，垂直风道机箱+大型分体水+外置冷排。
评论
这种全焊接密封的冷水机也不用维护不用补冷媒
好处不少
拉个5v出来也可以和PC同步启动
许多ITX也可以从塞冷排的恶梦中解放
进一步缩小体积
Alphacool当年停产的产品颇有远见
家里仓库翻到两个
我的ITX就直上水冷机伺候了
ebay还有Alphacool HF38
三槽ITX强烈推荐
评论
感谢大佬们解惑,等大NAVI出了考虑弄一个试试.
评论
这个是真的牛逼，围观也很爽！
评论
怎么搞不掉第一位？液氮再加上换2080TI有没有戏？
评论
太强了，坐等太极终极版
评论
冷水机启停的噪音是非常大的。。。。不光光是风噪了。
评论
原来lz在美帝啊，不换下国旗吗
评论
