想万兆局域网，之前在隔壁问过，貌似走纯光不太现实~太不方便了~所以还是走电的方案吧~
平面图如上~
1、A\B\C房间的三点准备换到走廊直接扔一个吸顶式AP
2、E\F\G\H的有线准备买日线的超六类非屏蔽线配合日线的超六类水晶头，这点距离应该保持万兆没有问题~E点是预留给投影的，客厅不准备装电视了，直接投影~
3、I点一样吸顶式AP~
万兆的路由和万兆的交换机不知道有啥好的选择，各位大佬看看有没有好的建议，或者好的布置方案~
这样布置会不会有盲点。。。
评论
你走光纤还是要光电转换 那费用就更高了
评论
万兆路由器控制ap。。。。。
评论
你不是自己写方案了吗
评论
你这看上去是准备外网2000兆 内网万兆做在一起。
万兆交换机光纤口产品巨多
管理型ac万兆路由器也是光纤口多。
超六类非屏蔽 那就不是超六类
估计是你想屏蔽线 要弄地线就更复杂
评论
WiFi6ap有点贵
评论
不作死，肯定非屏蔽线～屏蔽搞不来，施工人员肯定没那么专业～全光已经被否定了～光转电到最后不好转，一定要单买pci-e的网卡～直接电口万兆简单多了～
评论
是啊，所以还是用全电的方案
评论
问题是除非上大型企业路由，要不然找不到万进万出的路由～交换机倒是好找～
评论
大佬，有啥好的万兆路由？介绍下呗～
评论
额…这个…所以要先弄方案，然后再慢慢平衡啊～
评论
集思广益嘛～个人的想法永远是狭隘的～
评论
施工人员连交换机连接地线这事都不一定清楚 更别提地线汇流排 找等电位等。。。甚至很多施工人员认为网线不会干扰家用 不过非屏蔽网线还是不要跟电在一起
评论
确实难找。。。。 要不华硕那个最贵的wifi6万兆路由器 我还没仔细研究内网万兆nas基本玩法
最近几年因为工作关系 才刚熟练搞内网千兆 不过管理型交换机 还有万兆设备接触的还是少
很多时候服务器 领导都不让我碰
评论
企业路由器不要乱买 很多型号是打代码设置 弱电施工打代码的不一定比程序员便宜 而且稀缺
评论
铺个六类线就差不多了。
评论
这个我还真上了当了～哇哈哈哈～不会再上当了～今年公司装修，为了体现下自己的爱国情怀，把公司主路由及交换机换成了某为的，结果…傻逼了～不提了～我为这事还发了个帖子吐槽来着～所以我特意想避过企业级的路由～华硕那个八爪鱼一样的路由是万兆口，但是貌似lan是千兆的～
评论
首先ABC位置的网线不能省，推荐留2路，至少留1路。可以不装面板ap，甚至暂时可以空面板，但是必须要预留，否则你会后悔的。
同样客厅幕布的位置，可以现在不用，但是至少预留3路网线，否则你也会后悔的。这种线不要省，可能你现在用不到，但是你必须要预留，确保未来扩展的灵活性。
再次E点或者D点需要设一个吸顶AP，覆盖客厅和餐厅的位置。
FGH是书房吧，可能放书桌的地方都要预留1~2路线，我预留了1路线，现在有点后悔，太少了。
右下角这个房间也建议至少预留一路网线，你可以不用，但不能没有。
总的来说，我建议每个房间都预留网线，毕竟你现在不留，以后要用了就没有了。另外你应该再D点是你的入户弱电箱，我建议有条件的话，挪到储藏室里面，放一个小型的墙柜，所有设备都忘里面怼，集中管理，外面眼不见为净是最好的。
评论
万兆路由和交换机的话，你可以看看预算。预算能高到1w5的话，上Unifi全家桶吧。
网关用Udm pro，大概再3300左右，万兆用xg-6poe，好像价格再4500应该，其他ap啥的无万兆要求的，上一个二代的16口unifi POE交换机，大概再2000左右吧。吸顶AP没关注过，大概一个1000多吧。
如果预算吃紧，那可以选择网件的万兆POE交换机，路由家用的话，只要是带万兆口的应该问题都不大。
另外，我觉得不必要全万兆，毕竟千兆已经满足生活大部分需求了，万兆应该只局限于PC，htpc和NAS之间的交互。
评论
看LZ这图...这费用都不算是个事儿吧?
评论
好大的房子，户型也赞赞
评论
你先把网线弄好了，千兆先用着吧，万兆你要准备个弱电房，不然企业级那个噪音……等民用的万兆路由和交换机普及了再换不迟
评论
额，我是之前考虑过用UNBT，我问过UNBT的代理，他们暂时还没有WIFI6 AP的解决方案，万兆路由也是企业级的。。。但是后来也发现走光太麻烦了，就放弃了用UNBT的方案，我倒是非常非常喜欢他们的那个万兆的交换机US‑XG‑6POE~
你说的每个房间还有幕布位置都要预留网线的方案，这个确实可以考虑下，之前是考虑到有了书房，就不准备再在房间里放电脑了~FGH是书房，准备预留3条线路，现在想想确实少了应该留4路，我至少两台台式电脑~客厅和餐厅位置应该不需要AP了，毕竟D点本来也有个主路由放那里（目前准备上RT-AX89X+AX6100做MESH），看看最后装修出来以后会不会有新品，没有的话就用这个了，然后配个万兆的交换机保证所有有线是万兆的~至于储藏室的弱电间，这个还真不准备弄~一般家庭家用还没那么夸张，占个位置还要关心散热之类的~那个D点本来也就是个到顶的装饰柜，我准备把最上面那层做个周边有凹槽，中间凸出来的布置，周边走线，中间凸出来的放网络设备，而且因为南北通透更适合散热，夏天还有中央空调罩着一举多得~
评论
淡定，还建房而已~两套打通了罢了~
评论
所以现在，网络布线才是重点撒~设备我最后搬进去之前才会考虑，至少还有半年多时间~
评论
请问，纯光不现实是为什么？
评论
主要是纯光的设备不好找，基本全是企业级的，然而企业级的设置有的需要打代码。。。反正我是搞不来~终端的纯光要买PCI-E网卡还有光模块，这个用钱能解决倒还好，没法插PCI-E的网卡设备就没法用了~还有AP之类我反正没找到光口的~纯光万兆太难了~
评论
每个房间电视机的位置肯定要有有线的。因为未来的片源一定会越来越清晰。现在千兆可以支持到4K，但是8K的话就很吃力了，无线很难满足这种高码率高清播放要求的高质量稳定链接。
另外客厅很有可能会变方案的，投影最大的bug就在于流明，无论你是什么流明的投影，你只要在白天不拉窗帘，都是惨不忍睹。你白天看个电视还要拉窗帘么？当然可能你觉得投影就够了，可能这只是你现在的需求，如果未来你准备买个120寸的8K电视，那个位置的网线就很有必要了。装修能够布线就布满线，隐蔽工程，没有后悔的余地的。
当然，以上是我的看法，仅供参考。
评论
电视盒子，高清播放机，智能家居之类的，目前都没有光口的，而且短期内也很难看到有光口的成品。我觉得楼主应该是基于这个原因。你总不可能每个需要联网的设备都去拖一个尿袋一样的光电转换设备吧。
评论
光可转电，加钱即可。pci-e的10Gbps光口网卡可以去小黄鱼捡垃圾，关键词mcx341/342，50元一张。10Gbps交换机就没电口的，40Gbps/56Gbps/100Gbps就更没电口了，淘宝关键词广达10Gbps交换机。电口不过是过度方案，以后都是光的世界
布线正常质量的非屏蔽六类线以及以上的线材就可以了~~
评论
现阶段装修要考虑光，直接拉超5类线，以后要光再拉光好了。 现在装修都是预埋管的 ，拆装线是可以的。
评论
是的，背景墙上也要安排上两个接口，万一老了要买个PS或者XB回来预防老年痴呆的话还是需要的~
评论
我突发奇想 楼主这个预算一个房间一个路由器
评论
=。=然后被辐射成汉克嘛。。。
我估摸着两个RT-AX92U+RT-AX89X组MESH应该是够了的~
评论
为什么非要二选一？
光电都走不就行了。电口兼容现在的设备，光纤以后不用升级。
电上cat6非屏蔽，光走2根单模光纤用LC接头，面板都有现成的。
万兆内网就不要考虑弱电箱之类的，直接上机柜。网络设备根据自己的预算和需求华为，思科，ubnt ，mikrotik。。。这些企业级的设备都行。
sfp+接口光电都能用，多一个模块的钱而已。
评论
走廊和i点两个吸顶，餐厅可能信号不太好
ap可以上tp那个ax6000，2.5g口，4*4的5g，1688两个不到4k
房间网线不要省，万兆路由感觉没什么意义吧。。。
评论
你是家里单独老洋房？ 挺好的干脆企业级mx200大型路由器机柜
弱电服务器 智能家居 监控 消防设备主机全上
评论
家里有钱 单独房子 可以搞车牌识别道闸 人脸识别科技与传统结合
评论
这尼玛造型~ 好可爱的面板。。。不想走两种，首先真心没那心思放机柜这么个奇葩东西在家里~其次我玩不转企业级路由的设置，TP那种简单易懂的好说，尼玛华为这种要敲代码的饶了我吧~
评论
日线应该可以吧~准备天猫旗舰搞200米~
评论
不止走廊和I两个无线，D点本来就会放一个AX89X~个人感觉应该是够了的~
评论
真没钱~机柜不可能放进我家的~太夸张了。。。
评论
hhh 按照前面那个坛友设想的
评论
如果你以后不升级内网的网速可以不走光纤。
单纯万兆内网这一需求根本就不属于一般的民用范围。
你的图中走了9条线，那么至少需要10口全万兆交换机。
AP方面还牵扯到poe供电这类。千兆跑不满wifi6的带宽。
现阶10口全万兆交换机几乎都是机架式，至少我没见过桌面级的产品。
路由器方面，据我所知，有万兆口的桌面级路由器只有华硕RT-AX89X这一款。
常规的小型弱电箱完全塞不下这堆东西。
设置的难易程度和企业级没必然关系。现阶段大部分企业级都有web界面。纯DOS界面的设备很难看到。

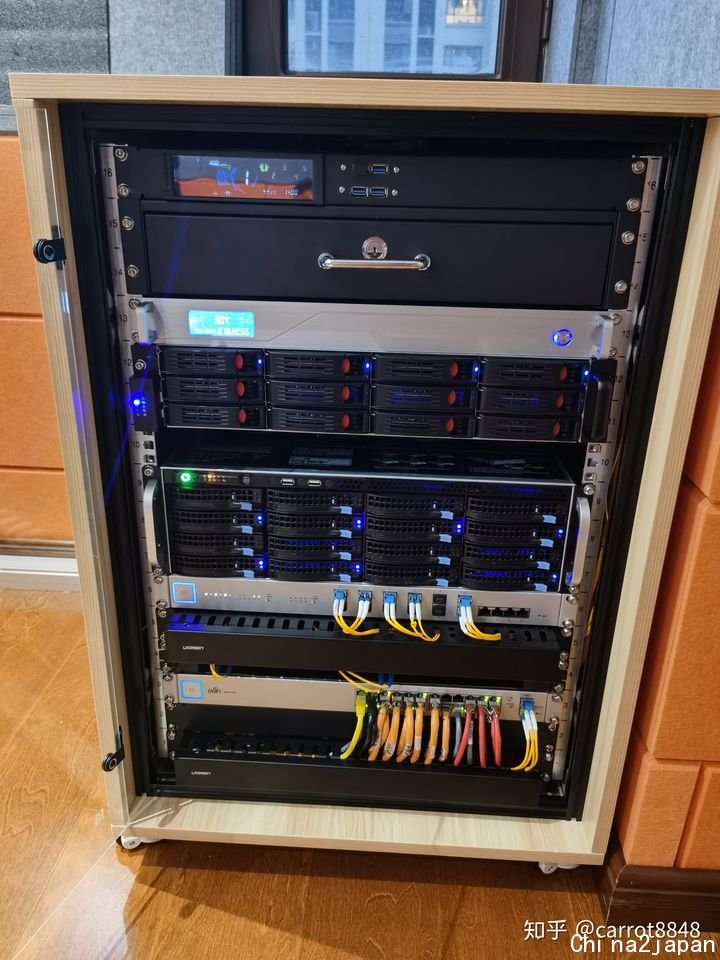

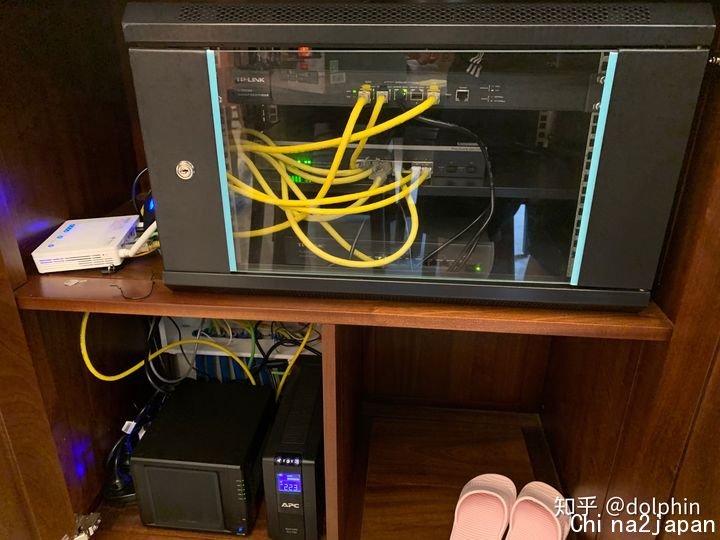

你对机柜是不是有什么误解？？？？
评论
但是这样主路由和ap的无线没法漫游啊
评论

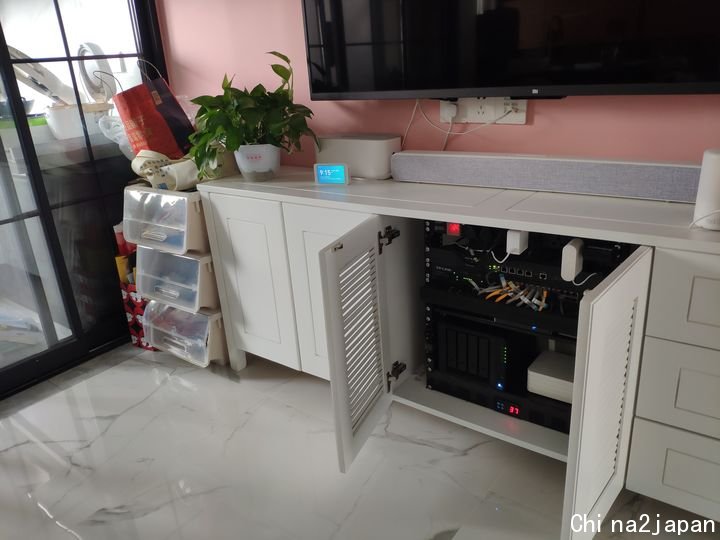

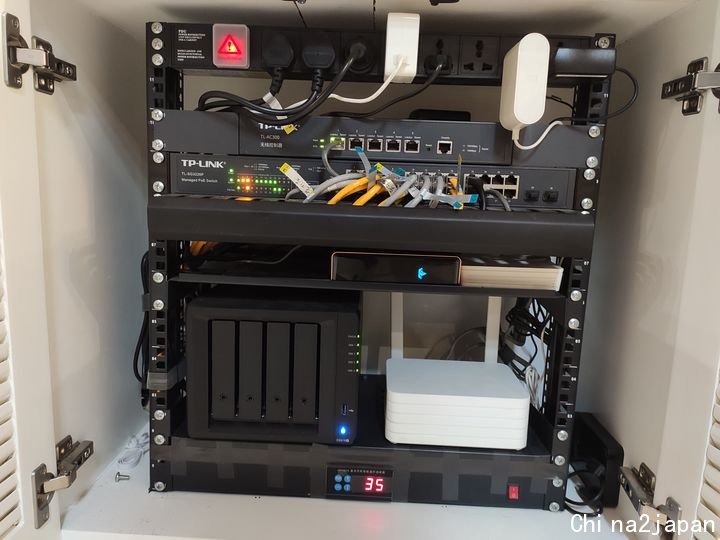

最下面的这个机柜架子怎么买呢
评论
真有区别，我公司新买的华为AR6120S简直让我要疯。。。开个V P N服务器居然要用代码。。。WEB管理可以开，然而没卵用~然后不用机架，我个人是觉得真心没必要~
评论
那是人家自己组装的，就是把机柜里面的配件拆出来自己装。当然配件都有零售的。
关键词：
机柜方孔条，方孔条立柱，配线架，理线架，机柜螺丝，机柜L型调节支架，机柜层板，机柜隔板，机柜温控器。。。。。。。
注意相关尺寸。
评论
华硕的AIMESH不能下挂漫游吗？
评论
V。P。N是民用需求？？？？
你去你们当地买电脑的地方随便买个桌面级路由设备，你觉得有几个会带这功能？？？
本人自用的是Mikrotik的设备，官方文档纯代码。图形化设置界面纯英文。国内有破解的汉化版界面，但是不建议用破解版。然而这东西的设置难度不比代码轻松多少。
我是没碰到全万兆设备和常见的桌面级设备设置难度相同的东西。总之您自己看着办吧
评论
都说了公司买的了~你可以试试华为大佬出的企业级路由，一言不合走代码~走到400电话支持都搞不定，要看日志。。。V.P.N可以不用，花生壳经常用吧~也不行~也要敲代码~哎~被搞怕了~
以上只是对华为的吐槽罢了~
你的意见是没问题的，我在衡量下吧~毕竟还有段时间呢~
评论
全部都得是华硕支持aimesh的产品
评论
感觉即使现在用不到光也需要先预埋光纤，起码以后的传输瓶颈不要卡在线上。
评论
万兆局域网 纯电口的 万兆交换机 可以参考 H3C 的 S5150X-16ST-EI 12口万兆电 + 4口万兆光
我现在也在准备装修 ，也准备上 万兆局域网 ~~~~
评论
路由你准备弄什么的啊？
评论
我现在 准备上 全套的 H3C 设备
因为 宽带这边是 联通500M的 所以现在 路由器 我还在用 千兆的 H3C ER5200G2
之后如果宽带升到 千兆的话 应该上 软路由了
评论
好吧~貌似万兆是没什么选择余地~
评论
我准备 全万兆局域网 不想布光纤， 找了好久的全万兆 电口的交换机
