日本电子维修技术 网络Linksys EA4500刷LEDE 17.01.4后switch0有两个CPU接口




EA4500放在父母家一直跑的原厂固件,最近为了庆祝OpenWrt和LEDE项目成功合并,以及电信4k IPTV成功落户我家,EA4500刷入了LEDE 17.01.4。

刷完一看傻了眼,switch0居然有两个接口连接CPU,如图所示:


2018-2-26 10:22 上传



勾选Lan2和CPU(eth0)、CPU(eth1)中任何一个“关联”都能在“接口”中生成VLAN虚拟设备(图中VLAN ID 3为我添加的)。

按照https://openwrt.org/docs/user-guide/network/switch 的说明,不太能够理解,求大神解答,谢谢






评论
这是在弄iptv的vlan??上海的嘛??

评论

长沙的

评论

http://koolshare.cn/thread-128248-1-1.html

可以参考这里面的vlan设置,其他的不用看。另外,长沙的vlan id可能跟别的地区不一样。。

里面的U应该就是你的不关联,T是关联。。

ea4500是双核的,所以应该有俩端口(个人理解,不一定对)

评论

双核CPU,我也是这么猜的,而且,EA4500刷好LEDE之后,默认CPU(eth0)对应Lan,CPU(eth1)对应Wan,莫非真是一个核负责一边?

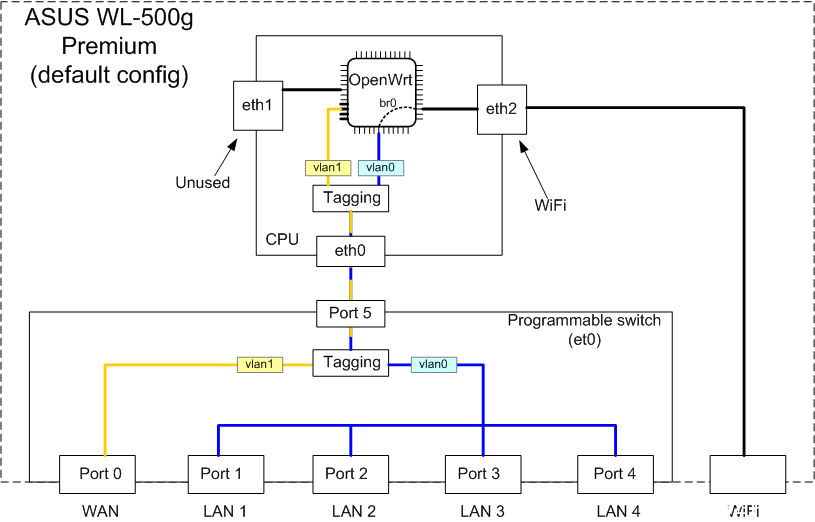

但是看OpenWrt文档和别的一些资料,CPU上的eth1一直都有,只是都是Unused。我第二张ASUS WL-500g的图就是OpenWrt wiki上的,明确写"Unused"




评论

vlan就是给数据包上标记(vlan id)。。。u是把标记去掉,t是加上标记。。第三种就是不操作。。。

加了标记的必须由同标记的设备读取,否则通过端口就要把标记去掉。。接受和发出都要做这种加标记和去标记的操作。。

评论
这。。。猜测双核感觉比较诡异的感觉!也觉得好奇!

评论
按我理解,除了WAN口,其他划VLAN 不要关联CPU eth0或1的

评论

我猜,需要NAT,就要过CPU,不需要NAT,应该就可以在switch0内解决。因为OpenWrt一直没有搞定硬件NAT的功能

评论

查了一下88F6282的框图,好像CPU不是双核的

评论

不是双核的,划WAN 口,CPU eth0  就要关联,eth1 关闭, 例如lan1 就不关联

看你截图 设置没问题啊

评论

呃,我想用无线连接IPTV,所以想把lan2口和wlan0-1,绑成一个网桥

评论

今天突然一瞬间想明白了。

EA4500的CPU是Marvell 88F6282,Switch是: Marvell 88E6171R。
CPU资料中是写着:“Two Gigabit Ethernet MACs with interface options“,就是说这块SOC有两块千兆网卡,就像一台普通PC有两块网卡一样,且有专用PCI-E通道接两个Wi-Fi模块,故不用像OpenWrt Wiki中Asus WL-500g那样将Wi-Fi接到eth2上。而交换机芯片Marvell 88E6171R则是七口的(图中Asus WL-500g只画有六口,未核实)。

所以刷完OpenWrt的初始状态就是7口的switch0被划分为两个Vlan:
  Vlan 1,对外是四个标注为Lan的接口,加上对应CPU(eth0)的port 5
  Vlan 2,对外是一个标注为Wan的接口,加上对应CPU(eth1)的port 6

因为两个Vlan在所有接口上可以做到完全彼此独立,故没有需要作为Truck存在的接口。所以不需要将对应CPU的port 5或port6设置为Tagged(关联)了,七个接口中没有一个设置为“T”的。理论上Lan和Wan之间的带宽是4Gbps。而如果按照OpenWrt Wiki中Asus WL-500g那样,理论上Lan和Wan之间的带宽是2Gbps。

Visio草绘简图如下:


2018-3-7 10:17 上传
